Kompletný sprievodca inštaláciou elektrických zásuviek do sadrokartónu (SDK)

Zásuvka je nielen povinným funkčným prvkom elektrického vedenia, ktorý slúži na pripojenie elektrických domácich spotrebičov, ale aj významným detailom interiéru. Bezproblémová prevádzka zásuvky, ako aj jej elegantný vzhľad do veľkej miery závisia od toho, ako dobre je inštalácia vykonaná. Na vykonanie správnej inštalácie je potrebné vziať do úvahy množstvo nuáns, ktoré sú v tejto práci prítomné, z ktorých jedna je správna inštalácia zásuvkových boxov.

Sadrokartónové steny si vyžadujú špecifický prístup pri elektroinštaláciách. Montáž elektroinštalácie do sadrokartónových (SDK) konštrukcií, drevostavieb, OSB dosiek alebo iných dutých priečok si vyžaduje špeciálny typ inštalačných krabíc. Aj keď vám zapojenie zásuvky môže pripadať ako triviálna záležitosť, aj pri tejto jednoduchej činnosti musíte dodržať niekoľko pravidiel. Nejde iba o to, aby zásuvka správne fungovala, ale predovšetkým o bezpečnosť zdravia a majetku vás a vašich blízkych.

Bezpečnosť na prvom mieste: Kto môže inštalovať zásuvky?

Zásuvka je súčasťou elektroinštalácie a tá je tzv. vyhradeným technickým zariadením. Inštalovať a opravovať zásuvky a ďalšie súčasti elektroinštalácie môže iba kvalifikovaný elektrotechnik. Tento návod ako zapojiť zásuvku na 220V je iba informatívny a všetky opravy vykonávate len na vlastnú zodpovednosť. Ak si na výmenu zásuvky netrúfate, zbytočne neriskujte a zavolajte si odborníka!

Elektrický prúd dodávaný do našich elektrických sietí je pre človeka dosť nebezpečný. Pre domáce potreby sa dodáva prúd 0,2 A a napätie asi 220 V. Preto je nevyhnutné dodržiavať základné bezpečnostné pravidlá, ktoré vám pomôžu vyhnúť sa úrazu elektrickým prúdom:

• Nikdy nezačínajte s elektroinštalačnými prácami, kým si nie ste istí, že sieť je bez napätia. Pred samotným začatím prác vypnite istič príslušného zásuvkového okruhu. Ak ho neviete identifikovať, vypnite hlavný istič.
• Následne skontrolujte pomocou skúšačky, či vodiče nie sú pod napätím. Vždy sa skúšačkou presvedčte, že farby vodičov súhlasia a že napr. na žltozelený vodič nie je pripojená fáza.
• Používajte náradie s izolovanými rukoväťami (plast, guma, drevo). Ak tomu tak nie je, oblepte rukoväť existujúcej niekoľkými vrstvami elektrickej pásky.
• Majte so sebou indikačný skrutkovač. Skôr než siahnete do zásuvky, skontrolujte jej napätie pomocou indikátora.
• Nepoužívajte zlomené, opravené alebo spájkované zásuvky alebo ich časti.

Výber správnej zásuvky a inštalačnej krabice (zásuvkového boxu)

Moderné zásuvky, tak vo vzhľade, ako aj v spôsobe inštalácie, sa výrazne líšia od tých, ktoré sú inštalované v domoch zo sovietskej éry. Zásuvkové boxy sa dodávajú v rôznych tvaroch a veľkostiach, líšia sa materiálmi výroby a spôsobom inštalácie, takže pred nákupom musíte pochopiť ich typy. Zásuvková skrinka je v skutočnosti skrinkou, ktorá bezpečne drží zásuvku v jej hĺbke a zároveň zaisťuje jej požiarnu bezpečnosť.

Typy inštalačných krabíc podľa materiálu steny

Hlavným kritériom výberu je materiál stien, do ktorých budú zásuvkové boxy inštalované. Na tomto základe existuje nasledujúca klasifikácia boxov:

• Konštrukcie určené na inštaláciu do stien z plných materiálov: betón, železobetón, pórobetón, tehla. V tomto prípade je zásuvková skrinka okrúhle sklo bez akýchkoľvek ďalších prvkov. Upevňuje sa na stenu pomocou malty. V jej stenách alebo spodnej časti sú montážne otvory pre elektrické vedenie. Pri inštalácii zásuvkovej skrinky stačí odstrániť prepojky a vytlačiť zástrčku.

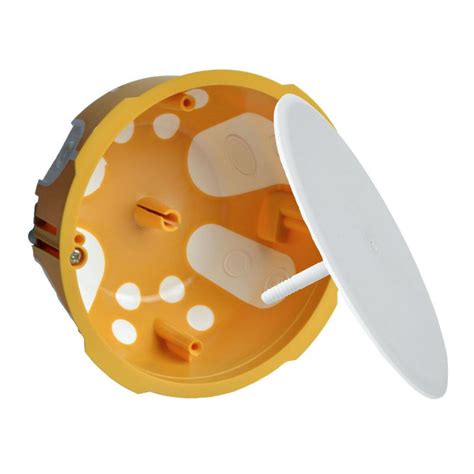

• Krabice na steny z kompozitných materiálov: sadrokartón, plastové dosky, drevotrieska, preglejka a iné. Tieto sadrokartónové boxy obsahujú špeciálne plastové alebo kovové upínacie jazýčky (packy) určené na upevnenie prvkov do dutých stien. Krabice do sadrokartónu (napr. KI 68) sú vybavené špeciálnymi úchytkami pre rýchlu a pevnú montáž. Svorky sú pripevnené k skrutkám, ktoré otáčaním upravujú svoju polohu. Keď sa skrutka otáča, noha stúpa alebo klesá, čo zaisťuje pevné osadenie zásuvkovej skrinky.

Pre pasívne a nízkoenergetické domy sú ideálne vzduchotesné prístrojové krabice KOPOS so špeciálnymi pružnými membránami pre zamedzenie prúdenia vzduchu. Existujú aj extra hlboké (70 mm) vzduchotesné prístrojové krabice s membránovými vstupmi pre maximálnu tesnosť, navrhnuté aj pre smart inštalácie.

Tvary a rozmery inštalačných krabíc

Najrozšírenejšie sa stali okrúhle zásuvky, pretože je pre nich veľmi jednoduché urobiť dieru v stene pomocou rôznych nástrojov. Okrúhle krabice je možné použiť ako na montáž jednej zásuvky alebo vypínača, tak ich možno spájať do skupín, ktoré sa navzájom spájajú pomocou dokovacích jednotiek. Zásuvkové boxy s bočnými dokovacími jednotkami umožňujú rýchlu a jednoduchú inštaláciu dvoch alebo viacerých zásuviek naraz.

Štvorcové krabice, aj keď sa nepoužívajú tak často, majú určité výhody. Ich objem je oveľa väčší, takže do nich schováte množstvo drôtov a často sa používajú na inštaláciu prvkov systému "inteligentný dom". V predaji sú aj oválne boxy, ktoré majú rovnako ako hranaté veľký vnútorný priestor a sú pohodlné, pretože môžete okamžite pripojiť dvojitú zásuvku.

Dôležitým parametrom zásuvkových boxov sú ich rozmery, ktoré sa vyberajú na základe konkrétnych podmienok inštalácie. Štandardné prevedenia majú vonkajšie rozmery 45 x 68 mm, no treba počítať s tým, že vnútorná hĺbka bude v tomto prípade 40 a priemer 65 mm. Rozmery krabice sú zvyčajne 60-70 mm v priemere a 25-80 mm do hĺbky. Okuliare so zväčšenými rozmermi, ktorých hĺbka je asi 80 mm, sa odporúča použiť, keď v elektrickom vedení nie je rozvodná skriňa a jej funkcie vykonáva samotná elektrická zásuvka.

Materiály inštalačných krabíc

Najobľúbenejšie sú zásuvkové boxy z nehorľavého plastu. Môžu byť inštalované do betónových stien a konštrukcií z kompozitných materiálov. Existujú aj kovové škatule, ktoré sa v minulosti používali všade, no dnes ich už takmer nahradili plastové výrobky. Kovové zásuvkové boxy sa zvyčajne inštalujú počas inštalácie elektrických rozvodov v drevených domoch. Sú vyrobené z pozinkovaného alebo farebného kovu a z bezpečnostných dôvodov a protipožiarnej ochrany je pri inštalácii elektrických rozvodov v drevodomoch nutné použiť kovové zásuvkové krabice.

Optimálne umiestnenie zásuviek a vedenie káblov

Pred inštaláciou zásuvkovej skrinky musíte vybrať miesto pre jej inštaláciu. V skutočnosti výber umiestnenia zásuvky nie je taký jednoduchý. Netreba sa orientovať len na akceptované štandardy, pretože zásuvka je zdrojom zvýšeného nebezpečenstva a jej umiestnenie v niektorých miestnostiach podlieha špeciálnym požiadavkám špecifikovaným v "Pravidlá pre elektrické inštalácie" (PUE).

Pravidlá pre umiestnenie zásuviek (podľa PUE)

Podľa PUE platia nasledujúce pravidlá:

• Od elektrickej zásuvky k potrubiu, ktorým plyn prechádza, musí byť vzdialenosť najmenej 50 cm.
• Zásuvky v kúpeľni môžu byť inštalované vo vzdialenosti najmenej 60 cm od zdroja postriekania (umývadlo, sprcha, vaňa).
• Nemôžete inštalovať zásuvky v saunách, kúpeľoch alebo miestnostiach, kde sa perie bielizeň.

Pre iné priestory neexistujú žiadne špeciálne pravidlá, ale odporúčajú sa praktické výšky pre konkrétne spotrebiče:

• Podľa európskych noriem je ideálna výška zásuvky 30 cm od úrovne podlahy.
• Elektrické spotrebiče ako chladnička, práčka, TV, kotol, klimatizácia vyžadujú inú výšku na pripojenie k elektrickej sieti.
• Pre práčku a ohrievač vody je lepšie nainštalovať špeciálnu vodotesnú zásuvku s vekom vo výške 100 cm. Elektrina a vysoká vlhkosť sú nebezpečnou kombináciou a vďaka takejto ochrane bude používanie domácich spotrebičov bezpečnejšie.
• Zásuvka s RCD (prúdovým chráničom) je vynikajúcim riešením pre kúpeľňu alebo kuchyňu, pretože chráni užívateľa pred možným úrazom elektrickým prúdom.
• Mnohé chladničky sú vybavené príliš krátkym pripojovacím káblom a vyžadujú si zásuvku vo výške 60-120 cm.
• Všetky kuchynské spotrebiče, ktoré sa z času na čas používajú a sú umiestnené na pracovnej ploche, by mali byť pripojené na úrovni stola.
• LCD TV si vyžaduje osobitnú pozornosť. Ak bude umiestnený na sadrokartónovej stene, musíte sa vopred rozhodnúť o presnom mieste montáže. Zásuvka by mala byť skrytá za obrazovkou, rovnako ako nevzhľadný čierny napájací kábel.

Zostávajúce univerzálne elektrické prípojky by mali byť umiestnené v priestoroch, kde nebudú blokované nábytkom, ako je napríklad skriňa. Premyslieť do najmenších detailov, čo sa kde bude používať, rozmiestniť napájacie body a vybrať vypínače a zásuvky vám umožní spočítať počet jednoduchých, dvojitých alebo trojitých zásuviek.

Výber a kladenie káblov pre SDK

Hlavnou požiadavkou na skryté vedenie pod sadrokartónom je požiarna bezpečnosť. Na toto použitie sú určené ohňovzdorné boxy, vlnitý rukáv, nehorľavé rúry a špeciálny drôt v dvojitej izolácii. Táto izolácia zbavuje zdroj vznietenia kyslík a zabraňuje šíreniu plameňov.

Pre zásuvkové rozvody sa najčastejšie používajú káble CYKY alebo podobné s tromi vodičmi a prierezom vodičov 2,5 mm². Podľa označenia sa najčastejšie používajú tieto káble:

• NYM: Používa sa na elektrické vedenie pre elektrickú rúru, výkonný ohrievač vody alebo bytový elektrický panel. Medené vodiče izolované gumou plnenou kriedou zabránia šíreniu požiaru.
• VVGng: Tento nehorľavý kábel sa najčastejšie používa na pripojenie zostávajúcich zásuviek. Jeho izolácia je vyrobená z polyvinylchloridu, rovnako ako plášť spájajúci jednotlivé žily. Označenie „ng“ znamená „nehorľavé“, čo znamená, že ho možno bezpečne použiť pri inštalácii zásuviek do sadrokartónu. Podrobné označenie drôtu VVG ukazuje, koľko žíl má konkrétny typ kábla (prvá číslica) a aký je prierez každého z nich (druhá číslica).
• PVS: Ide o plochý viacžilový kábel, ktorý sa často používa v skrytom vedení a z hľadiska bezpečnosti nie je horší ako iné typy drôtov. Polyvinylchloridová izolácia a plášť sú ohňovzdorné.

Prierez kábla si musíte vybrať na základe zaťaženia. V ideálnom prípade musíte odhadnúť prúd, ktorý spotrebuje elektrický spotrebič zapojený do konkrétnej zásuvky. Potom podľa tabuľky vyberte požadovaný priemer jadra drôtu. Podľa noriem pre bytové vedenie postačujú 4 štvorce (4 mm²) medeného drôtu, to znamená, že priemer by mal byť 2,26 mm. Ak je kábel viacžilový, spočíta sa plocha každého jadra a získa sa celkový prierez.

Pred inštaláciou zásuviek musíte položiť kábel spájajúci elektrický panel s každým konektorom. To sa robí vopred, dokonca aj vo fáze dokončovania stien alebo stavania priečok, pretože po zaskrutkovaní sadrokartónu nebude možné položiť skryté vedenie. Správne inštalované elektrické vedenie pod sadrokartónom by malo vyzerať ako prísne vertikálne a horizontálne káble. Diagonálne spojenia sú povolené len v extrémnych prípadoch. Je lepšie zdokumentovať schému rozloženia: nakreslite plán, kresbu alebo jednoducho urobte fotografiu na telefóne. Takto budete môcť bez problémov a obáv vŕtať do stien kdekoľvek bez následkov na elektrických rozvodoch.

Postup inštalácie zásuvky do sadrokartónu (SDK)

Inštalácia zásuvky na sadrokartónové dosky vyžaduje malú prípravu. To zahŕňa výber miesta, správne uloženie kabeláže a v prvom rade opatrenia súvisiace s bezpečnostnými opatreniami. Až po dokončení týchto krokov môžete začať inštalovať zásuvkovú skrinku a samotnú zásuvku.

Potrebné nástroje

Na zapojenie zásuvky vám budú stačiť nasledujúce nástroje:

• Odizolovacie kliešte
• Skúšačka napätia
• Skrutkovač (krížový a plochý)
• Čelovka
• Izolačné ochranné rukavice
• Samotná zásuvka a k nej zodpovedajúci rámik (nie vždy sa predávajú ako celok)
• Elektrická vŕtačka s vykružovacím vrtákom (korunkou) pre sadrokartón (priemer 68 mm)
• Ruleta a ceruzka
• Píla na železo (voliteľné, ak nemáte korunku)

Príprava na montáž

Niektoré zásuvky sa dodávajú ako jeden celok, niektoré sa však skladajú zo samostatného prístroja, ktorý tvorí jadro zásuvky a samostatného rámika. V tom prípade musíte rámik k zásuvke zakúpiť samostatne, pričom môže byť jednoduchý, dvojnásobný či viacnásobný. Každú zásuvku musíte pred zapojením rozobrať. Ak zásuvku len vymieňate za novú, skontrolujte, či vodiče nie sú poškodené. Ak zapájate úplne novú zásuvku, z vodičov odstráňte izoláciu pomocou špeciálnych klieští.

Pri skracovaní kábla v inštalačnej krabici myslite aj na niekoľkocentimetrovú rezervu v dĺžke vodičov pre prípad, že kontakty v zásuvke vyhoria v dôsledku skratu či preťaženia. Ďalej musíte zbaviť kábel izolácie („odblankovať“ ho). Pri odizolovaní myslite na to, že žltozelený vodič by mal byť o cca 1 cm dlhší než ostatné. Zabezpečíte tak, že v prípade nechceného vytrhnutia zásuvky zo steny ostane ochranný vodič vodivo prepojený so spotrebičom a odtrhne sa ako posledný. Na vyčistenie drôtu z izolácie môžete použiť nožík, prípadne zahriať koniec drôtu zapaľovačom a prstami odstrániť izoláciu.

Označenie miesta a vyrezanie otvoru

1. Označenie steny: Najprv musíte na list sadrokartónu nakresliť značku, kde bude umiestnený stred zásuvkovej skrinky. Pre presné označenie bodu nakreslite krížik. Ak je rozeta dvojitá, označte stredy všetkých pohárov naraz. V tomto prípade je požadovaný počet bodov vyznačený na jednej vodorovnej čiare vo vzdialenosti 72 mm. Montáž krabice do sádrokartonu začneme rozmeraním. Ak máte hotový elektroinštalačný plán, tým lepšie, inak si dávajte pozor hlavne na to, aby ste otvor pre krabičku nenavŕtali tam, kde sú vo zdi konštrukčné sádrokartonářské alebo drevené profily či trámy.
2. Vyrezanie otvoru: Do vrtačky si upnite vykružovací vrták (korunku). V našom prípade má priemer 68 mm, pretože rovnaký priemer má aj elektroinštalačná krabička do sádrokartonu. Nastavte si nižší počet otáčok a začnite vŕtať v mieste, ktoré ste si predtým označili. V strede koruny je vŕtačka. Vďaka tomu sa dá ľahko dostať do stredu budúceho kruhu jednoduchým zarovnaním vrtáka a značky na stene. Otvor bude mať požadovaný priemer a na správnom mieste. Ak nemáte korunku potrebného priemeru, môžete urobiť otvor pílkou alebo nožom, avšak okraje nebudú také hladké.

Inštalácia zásuvkového boxu do SDK

Keď máte otvor vyvŕtaný, je takmer hotovo. Teraz zostáva do steny vložiť elektroinštalačnú krabičku. Pred vložením skla do steny pretiahnite elektrický vodič cez vopred pripravený otvor v zadnej časti škatule. Do vyvŕtaného otvoru umiestnime zásuvkovú skrinku. Skúšame zásuvku na mieste inštalácie, pričom dbáme na to, aby 10-15 cm všetkých vodičov voľne zapadlo do zásuvkovej skrinky.

Po skontrolovaní vodorovnej polohy pomocou úrovne budovy ju upevnite montážnymi skrutkami alebo rozpernými úchytkami (packami). Keď otočíte skrutkou, noha je stále viac a viac stlačená na list sadrokartónu. Tento mechanizmus zaisťuje pevné osadenie zásuvkovej skrinky a zaisťuje, že zásuvka pri prvej príležitosti nevypadne zo steny. Spodná časť inštalačnej krabice je vybavená polotovarmi pre otvory pre drôty rôznych priemerov a konfigurácií. Podľa spôsobu pripojenia kábla k sklu a jeho hrúbky vyrežte pomocou noža vhodný otvor.

Zapojenie vodičov do zásuvkového mechanizmu

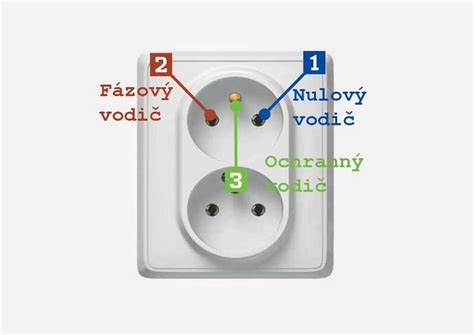

Cez vyvŕtaný otvor vytiahneme kábel, ku ktorému pripojíme zásuvku. Pri pripájaní vodičov dodržujte štandardy farieb a zapojenie vodičov do zásuvky:

• Fáza (L): Hnedý, prípadne čierny alebo sivý vodič. Pripája sa na kontakt označený písmenom L, prípadne ho len zastrčte, ak váš model zásuvky nemá skrutkovacie svorky. V dvojvodičových inštaláciách sa fázový vodič pripája takisto na ľavú zdierku.
• Nulový vodič (N): Modrý vodič. Pripojte ho na kontakt označený písmenom N.
• Ochranný vodič (PE - „uzemnenie“): Žltozelený vodič. Pripojte ho na uzemňovací kontakt (najčastejšie v podobe kovovej svorky v strede).

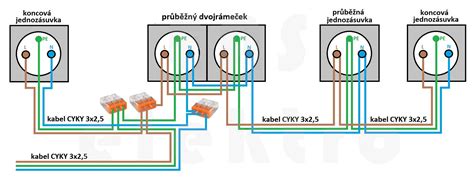

Vo väčšine domácností je na jeden zásuvkový okruh pripojených viacero zásuviek (maximum je 10). Pokiaľ máte v inštalačnej krabici vyvedené dva káble, musíte na svorky danej zásuvky pripojiť aj druhý kábel (podľa uvedených inštrukcií), ktorý vedie k ďalšej zásuvke.

Existujú rôzne typy svoriek:

• Skrutková svorka: Vodič drží na mieste skrutka. Odizolujte ho vždy iba na dĺžku priemeru skrutky a vložte ho priamo pod ňu - nemusíte okolo nej robiť žiadne očká ani „U-čka“. Vodič vložte pod skrutku tak, aby ho pri doťahovaní v smere hodinových ručičiek vtiahla dnu. Ak by ste ho vložili opačne, doťahovaním skrutky by ste ho vytlačili von.
• Strmeňová svorka: Podobá sa na skrutkovú svorku. Na rozdiel od nej sa však vodič vkladá pod strmeň, ktorý skrutka pritláča.
• Dutinová svorka: Vodič sa vkladá do malého otvoru, pričom zhora ho pritláča skrutka. Na týchto zásuvkách väčšinou nájdete vytlačený alebo vylisovaný údaj o dĺžke, na ktorú máte vodič odizolovať.
• Pružinová svorka: Vodič sa vkladá do malého otvoru, v ktorom ho podrží pevná pružina. Pružinovú svorku musíte najskôr uvoľniť tak, že ju stlačíte pomerne veľkou silou. Následne ju podržíte stlačenú a do otvoru vložíte vodič. Aj na tomto type zásuviek nájdete vytlačený alebo vylisovaný údaj o dĺžke, na ktorú máte vodič odizolovať.

Dôležité upozornenia: Hliníkové vodiče sú veľmi krehké a pod tlakom sa splošťujú (hovoríme, že hliník „tečie“). To vedie k uvoľneniu svorky, jej zahrievaniu vplyvom prechodového odporu, vzniku el. oblúka a následne až k požiaru. Vodiče neohýbajte do príliš ostrých uhlov. Po zapojení sa opatrným pokývaním vodiča presvedčte, že je pevný a nezlomil sa o niekoľko milimetrov ďalej vo vnútri izolácie, čo sa pri hliníku stáva pomerne často. Poriadne skontrolujte, či vodiče pevne držia na mieste a či sa niekde navzájom nedotýkajú kovové časti.

Osadenie mechanizmu a dokončenie

Akonáhle budete mať zásuvku zapojenú, musíte ju pripevniť k inštalačnej krabici pomocou samorezných skrutiek (nebývajú v balení so zásuvkou). Osadenie zásuvkového mechanizmu a rámu znamená, že zásuvku vložíte do krabice, vyrovnáte do roviny a upevníte skrutkami. Následne na prístroj zásuvky nasaďte a priskrutkujte kryt, resp. ako posledný krok pripevnite rámik (najčastejšie len zatlačením na miesto, kým nebudete počuť cvaknutie).

Záverečné testovanie

Po zložení zásuvky sa nezabudnite presvedčiť o správnosti jej zapojenia jednopólovým meraním pomocou elektrickej skúšačky. Testovanie a kontrola zahŕňa skontrolovanie funkčnosti zásuvky (napätie, polarita, uzemnenie) a vizuálne prevedenie. Ak vám po zapnutí ističa nevyrazí prúdový chránič alebo hlavný istič, pravdepodobne ste zásuvku zapojili správne.

Špeciálne prípady inštalácie

Inštalácia zásuvkových boxov do betónových stien

Inštalácia zásuvkovej skrinky do betónového základu sa líši predovšetkým spôsobom upevnenia krabice. Kým v sadrokartóne sa používajú úchytky, do betónu sa krabice usadzujú pomocou malty. Po vytvorení otvoru ho musíte dobre vyčistiť a vložiť do neho objímku na montáž. Na šírku by mala voľne priliehať a do hĺbky by mala byť pre roztok rezerva približne 5 mm. Na upevnenie skla pripravte roztok zo sadry alebo alabastru, ktorý by mal mať konzistenciu kyslej smotany. Do výklenkov sa umiestni sadrový roztok, nanesie sa aj na zadnú stranu zásuvkovej skrinky a potom sa skrinka vtlačí do otvoru a vyrovná.

Multiboxy na soklové lišty (povrchová inštalácia)

Čo robiť, ak váš dom už prešiel kvalitnou opravou, ale potrebujete ďalší bod na pripojenie elektrických domácich spotrebičov? V tomto prípade nie je vôbec potrebné strhnúť novú tapetu a okopať stenu, môžete urobiť zásuvku priamo na soklovej doske. Multiboxy sú vhodné pre všetky typy štandardných jednoduchých zásuviek. Do nich sa zmestia nielen elektrické, ale aj telefónne zásuvky, ako aj konektory internetových káblov.

Treba však poznamenať, že túto metódu je možné použiť iba na skladateľné plastové soklové lišty s káblovým kanálom. Táto metóda nie je príliš estetická. Horná zásuvka je objemná, káble vedené po stenách nedodávajú miestnosti harmóniu. Ale v niektorých prípadoch je to opodstatnené, napríklad keď je vzdialenosť medzi doskou sadrokartónu a betónovou stenou príliš malá (menej ako 45 mm) a nie je tam žiadna príklepová vŕtačka. Vonkajšie rozvody a nadzemné zásuvky sa často používajú aj v dizajnových projektoch bytov v štýle steam-punk, retro alebo loft.
