Či už ste si podkrovný výlez práve zaobstarali, alebo o kúpe ešte len premýšľate, vedieť čo vás čaká za úkony je bezpochyby na nezaplatenie. V tomto kroku sa zameriame na vytvorenie priestoru, do ktorého zakúpený podkrovný výlez budeme osadzovať.
Príprava priestoru pre osadenie
Pred akýmkoľvek zásahom si musíme dobre premyslieť, či je vybrané miesto osadenia vhodnou voľbou. Často vám budú podmienky umiestnenia diktovať dispozície priestoru, ale vždy voľte lokáciu, pod ktorou je dostatok miesta na otváranie poklopu konkrétnych rozmerov. Zároveň je žiadúce, aby aj nad samotným otvorom bolo dostatok miesta, a rovnako tak, že cez vytýčenú plochu neprechádzajú elektrické káble, či rozvody vody.
Pokiaľ už viete rozmery skrine vášho budúceho výlezu, preneste si ich zo spodnej strany na konštrukciu stropu, označte potenciálny stred v priesečníku uhlopriečok a prevŕtajte ním malú skrutku. Pri pohľade z povaly potom zhodnotíte, či je vybrané miesto ideálne posadené.
Ideálom je myslené umiestnenie, v ktorom bude potrebné pri vytváraní otvoru prerezávať čo najmenší počet stropných trámov. Aby nedošlo k prepadnutiu stropu, je potrebná opatrnosť. Všeobecne by nemalo hroziť nebezpečenstvo pri pretnutí až dvoch z nich, ak si ale žiada vaše umiestnenie viacero zásahov do stropnej konštrukcie, je nutnosťou poradiť sa s odborníkom. Za každý prerušený trám by sme mali, na udržanie statiky, doplniť dvojnásobný počet.
Keď si prenesiete zákres Vášho podkrovného otvoru na strop, priečne prepojte trámy, ktoré sa chystáte prerezať, so susednými pomocou drevených dosiek a riadne zoskrutkujte veľkými skrutkami. Umiestnite ich zhruba 40 až 50 cm od plánovaného otvoru, zaistí dočasnú stabilitu pri odrezávaní.
Vytvorenie otvoru pre výlez
Teraz si možno zvoliť, či ako prvý vytvoríte otvor do sadrokartónu (či iného stropného materiálu), alebo prerežete trámy. My budeme postupovať od trámov a to tak, že si zakreslíme miesto rezu na dve hrúbky stropných trámov od otvoru a tadiaľto povedieme rez.
Do odrezaných koncov si predvŕtame diery pre dlhé skrutky a po každej strane osadíme dvojicu dosiek s rovnakou hrúbkou a výškou ako sú trámy. Priskrutkujeme ich skrz na skrz do predvŕtaných dier a zároveň aj pozdĺžne z vonkajších strán minimálne dvoma skrutkami do každého cez susediace trámy.
Možnosti osadenia podkrovného výlezu
Klasický spôsob osadenia, ktorý zvládnete, pokiaľ nie ste na úkon sami. Rozbalený výlez si vynesiete do podkrovných priestorov a zo spodnej strany stropnej konštrukcie priskrutkujete dve dočasné nosné laty na obe kratšie časti otvoru. Aby vytvorili dostatočnú oporu musia presahovať hranu tak, aby podopierali skriňu, ale nezavadzali otváraniu poklopu.
Výlez opatrne posaďte cez otvor na prichystané laty. Pred vŕtaním premerajte a porovnajte uhlopriečky, aby ste sa uistili, že nedošlo k skoseniu rámu. Skrutky skrutkujeme podľa návodu v konkrétnych miestach, zakaždým však medzi skriňu a trám vkliníme vložky z drevených dosiek, cez ktoré ich vŕtame. Teraz môžete odskrutkovať pomocné laty.
Montážne uholníky pre jednoduchšiu inštaláciu
Dômyselnou vychytávkou posledných rokov sú montážne uholníky, vďaka ktorým je možné pomerne jednoducho osadiť podkrovné výlezy do stropnej konštrukcie aj svojpomocne. Po rozbalení a odložení príslušenstva preneste výlez na povalu, kde na každý z rohov priskrutkujete nárožník s otvorom na maticu. Do nej z vrchu naskrutkujete priloženú závitovú tyč.
Perforované kovové profily nasadíte na tyč a zaistíte ďalšou maticou. Akonáhle budete mať pripravený každý z rohov, vložíte skriňu do otvoru a zavesíte na kovové profily, ktoré prepažia 90 ° uhol medzi trámami. Pomocou doťahovania a povoľovania matíc následne zarovnáte skriňu so stropnou konštrukciou, vklinite drevené vložky a priskrutkujete skrutky. Po pripevnení skrine odskrutkujete oceľové profily, závitovú tyč a odsktrutkujete matice.
Odporúčané rozmery a materiály
Nezabudnite sa riadiť dôležitým pravidlom. Otvor má byť približne o 2 cm väčší ako sú rozmery drevenej skrine. Pri konkrétnych produktoch v rozmerových tabuľkách nájdete oba parametre.
Ekonomický variant zatepleného pôdneho výlezu s dreveným rámom. Poklop výlezu je obojstranne biely a ponúka kvalitné tesnenie s patentovaným zámkom. Vysoko termoizolačný výlez s dvojitým gumovým tesnením disponuje 4. triedou najvyššej tesnosti. Poklop o sile 8,6 cm vyplnené termoizoláciou s hrúbkou 8,0 cm.
Montáž strešného okna: Špecifický postup
Montáž strešného okna je investíciou do svetla, čerstvého vzduchu a energetickej efektivity podkrovia. Kľúčom je správne umiestnenie, voľba kompatibilného lemovania, precízna izolácia a parotesné napojenie a dobre navrhnuté ostenie.

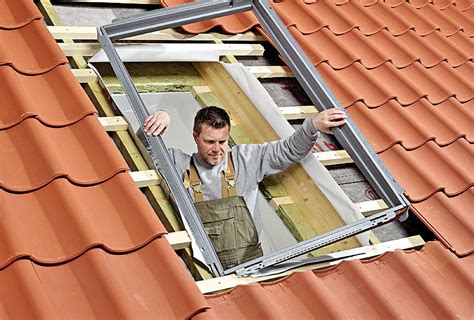

Príprava rámu a demontáž krídla
Strešné okno vyberte z krabice. Odstráňte bočný kartón chrániaci hrany, ochrannú drevenú lištu zo spodnej časti rámu a kartónovú škatuľku z hornej časti okna. Okno položte na bok a krídlo opatrne úplne otvorte. Pred montážou rámu je z neho potrebné vybrať okenné krídlo. Vyhľadajte a stlačte poistku na ľavom a pravom závese (budete počuť kliknutie). Po uvoľnení závesov krídlo opatrne vyberte a umiestnite ho opatrne tak, aby horná časť krídla bola na zemi.
Upevnite montážne uholníky k rámu. Upevnite každý uholník pomocou dvoch skrutiek.
Určenie a príprava otvoru v streche
Pred inštaláciou strešného okna sa uistite, že máte pripravené vhodné ochranné pomôcky a nástroje. Tým si výrazne uľahčíte ďalšiu prácu. Vo vnútri podkrovnej miestnosti sa môže stať, že krokvy sú zakryté sadrokartónom alebo iným materiálom. V takom prípade je veľmi dôležité určiť správne miesto pre osadenie strešného okno. Meraním z vonkajšej steny budete môcť presne určiť polohu okna vo vzťahu k vonkajšej strane.
Po určení približného miesta inštalácie okna toto miesto označte. Ak je potrebné odstrániť krokvy, je potrebné zvážiť, či to nebude mať vplyv na stabilitu a statiku strechy. Ak máte pochybnosti, odporúčame vám poradiť sa s odborníkom skôr, ako podniknete ďalšie kroky. Pre jasné posúdenie strešnej konštrukcie je najlepšie odstrániť aj priľahlé časti strešnej krytiny, aby ste mali jasný obraz o strešnej konštrukcii.
... a bezpečne podopreté pod koncom krokvy. Teraz môžete označiť miesta rezania, odrezať a odstrániť časti krokvy. Vyrovnajte prípadný otvor do správnej výšky a šírky…. ponechať priestor na vnútorné ostenie so správnym uhlom.
Príprava strešného plášťa a krytiny
Vyznačte obrys otvoru na vnútornej strane strešnej fólie (membrány). Neodstraňujte viac, ako je potrebné - neskôr môžete vždy vyrezať viac. Vyrežte a odstráňte membránu, čím sa odkryjú strešné laty a krytina. Ak je strecha pokrytá škridlami, opatrne ich začnite odstraňovať zvnútra. Ak je strecha pokrytá tenkými tvárnicami, je potrebné ich pri príprave otvoru prevŕtať a prerezať. Ak je strecha pokrytá bridlicovou krytinou, na odstránenie klincov môže byť potrebné použiť nástroj na odstraňovanie bridlice.
Opatrne odstráňte dlaždice okolo otvoru. Zaistite, aby bol priestor pod strechou voľný, aby ste predišli zraneniu alebo poškodeniu v prípade nehody. Odstráňte dostatočný počet škridiel tak, aby ste získali pohodlný pracovný priestor. Neodstraňujte príliš veľa škridiel, pretože ich budete musieť neskôr znovu vrátiť na miesto.
Osadenie rámu okna a montáž lemovania
Správnu výšku spodnej montážnej laty stanovte v súlade s pokynmi na inštaláciu. Upevnite latu, ktorá bude podopierať rám. Polohu hornej montážnej laty stanovte podľa pokynov na inštaláciu. Latu vyrovnajte a upevnite. Fóliu pripevnite na povrch strechy. Ak je spodná časť rámu okna vo vodováhe, pripevnite spodné uholníky.
Krídlo osaďte späť do rámu a skontrolujte, či sa správne otvára a zatvára. Ak krídlo nie je rovnobežné s rámom, na nastavenie vzdialenosti použite paiser. Skontrolujte spodnú špáru medzi krídlom a rámom, či je rovnobežná a rovnomerná po celej dĺžke. Kontroluje sa pri pootvorenom krídle. Ak spodná špára nie je rovnobežná, na vyrovnanie použite čierny plastový klin pod horný montážny uholník. Ak je rám správne vycentrovaný, namontujte tiež horné (a prípadne bočné) uholníky. Pre pokračovanie v montáži znovu vyberte krídlo z rámu. Nezabudnite zatlačiť poistku na ľavom a pravom závese.
Je dôležité zabezpečiť, aby bolo strešné okno odolné voči zrážkam. Na tento účel sa odporúča vytvoriť okolo rámu hydroizolačný golier. Najskôr odrežte štyri pásy z paropriepustnej fólie, ktoré budú umiestnené okolo rámu, počnúc zdola. Pri pripevňovaní bočných pásov fólie sa uistite, že je dobre vyrezaná a pevne pripevnená okolo laty. Povoľte latu pod rámom, aby sa pod ňu spodný pás fólie mohol zasunúť. Vedľa okna na latiach narežte fóliu do tvaru písmena „Y” pre montáž fólie k latám. Vložte a pripevnite horný pás fólie pod existujúcu strešnú fóliu. Ak sú na streche aj kontralaty, bude potrebné odstrániť malú časť kontralaty, aby sa horná časť fólie dostala na požadované miesto. Zdvihnite narezanú časť pôvodnej strešnej fólie a pripevnite pod ňu a na rám horný pás fólie. Vložte existujúcu fóliu späť na miesto a upevnite ju.
Určite miesto, kde sa majú dlaždice zrezať a pomocou uhlovej brúsky upravte hrany. Uložte škridle v dolnom rade späť. Pripevnite spodnú časť lemovania k rámu. Ručne zatlačte manžetu k profilu škridle a vyhlaďte ho. Uložte spodnú časť krytiny na požadované miesto. Namontujte bočné časti lemovania. Uistite sa, že bočná časť lemovania leží na spodnej časti lemovania. Zložte klapku spodnej časti smerom k bočnej časti. Namontujte bočné časti lemovania. Uistite sa, že bočná časť lemovania leží na spodnej časti lemovania. Pribite ju k bočnej časti rámu. Uložte horné lemovanie. Musí pevne priliehať k existujúcemu hornému oplechovaniu okna. Montáž hornej časti lemovania. Pripevnite hornú časť lemovania. Musí pevne priliehať k existujúcemu hornému oplechovaniu okna. Penu odrežte z bočnej a hornej časti lemovania tak, aby ste zaistili tesné a pevné spojenie so strešnou krytinou.
Položenie škridiel v hornej časti okna. Uložte škridle v hornom rade naspäť. Škridle budete musieť možno zrezať, aby presne dosadli na svoje miesto. Medzeru medzi škridlami a rámom je potrebné udržať v odporúčaných toleranciách (60 - 150 mm).
Dokončovacie práce a kontrola
Nasadenie krídla. Znovu osaďte okenné krídlo do rámu okna a zatvárajte ho, kým čapy závesov nezapadnú do blokovacieho mechanizmu. A je to! Strešné okno je nainštalované.
Hydroizolačný golier RUC uľahčuje vytvorenie vodotesného okolia strešného okna. Nainštalujte spodný diel lemovania, použite na to priložené montážne klipy. Nainštalujte bočné diely lemovania na oboch stranách okna. Zaistite obe časti bočného lemovania použitím priložených montážnych klipov. Doložte šablóny k lemovaniu tak, aby lícovali s prvou vodnou drážkou - cca 5cm od bočnej časti okna. Tento priestor musí ostať voľný na správny odtok vody.
Pri montáži strešných okien je dôležité postupovať vždy podľa montážneho návodu a správne napojiť všetky časti konštrukcie, teda nielen lemovanie na krytinu, ale aj hydroizolačnú fóliu, tepelnú izoláciu okolo okna a v neposlednom rade aj parotesnú fóliu.
Štandardná montáž strešného okna VELUX novej generácie do škridly
Špecifiká montáže strešného okna do plechovej strechy
Osadenie strešného okna do plechovej strechy je vždy skúškou precíznosti. Profilovaný plech kladie vysoké nároky na oplechovanie, preto je nutné použiť špeciálne lemovanie. To zaistí, že voda bude bezpečne odvádzaná z bočných žliabkov a spodnej časti okna, bez prenikania do konštrukcie strechy. Kľúčová je aj správna náväznosť hydroizolačnej fólie na tesniaci golier okna - jedine tak sa vyhnete nechceným kapsám, kde by sa mohla hromadiť voda.
Pred montážou si starostlivo premerajte vlny plechu a overte, že lemovanie zodpovedá konkrétnemu typu krytiny. Dôležitú rolu zohrávajú aj detaily. Spodný diel lemovania musí mať dostatočný presah a umožniť voľný odtok vody, zatiaľ čo bočné diely musia presne kopírovať profil plechu a byť utesnené podľa odporúčaní výrobcu. Nezabudnite ani na protisnehové prvky - prúd snehu z vyšších častí strechy by nemal zaťažovať okno ani jeho okolitú konštrukciu.
Izolácia a parozábrana: Kľúč k prevencii kondenzácie
V okolí strešného okna je vyššie riziko kondenzácie, a preto je dôležité dodržať správne izolačné postupy. Izolačná medzera okolo rámu by nemala byť natlačená nadoraz - materiál musí mať možnosť dýchať. Parozábrana z interiéru musí byť neprerušená a starostlivo utesnená k rámu, zatiaľ čo vonkajšia hydroizolačná fólia musí vytvoriť spoľahlivý golier proti vode. Správne tvarované ostenie, ktoré je dole šikmé, navyše podporuje prúdenie teplého vzduchu po skle a obmedzuje tvorbu roseniu.
Kvalitné tepelnoizolačné sady výrobcov dokážu montáž výrazne zjednodušiť a minimalizovať tepelné mosty. Pri napojení parotesnej fólie sa oplatí používať pásky odporúčané pre daný materiál, pretože rôzne fólie vyžadujú rôzne lepidlá. A nezabúdajte ani na radiátor umiestnený pod oknom - nejde o prežitok, ale o praktický spôsob, ako omývať sklo teplým vzduchom a znížiť tým riziko kondenzácie.
Najčastejšie chyby pri montáži strešných okien
- Nesprávne umiestnenie - príliš nízko/vysoko, zlá návaznosť na interiér, málo svetla v zadných častiach miestnosti.
- Nedotiahnuté lemovanie - voda sa dostáva do bočných žliabkov a pod krytinu; vždy použite správne typové lemovanie.
- Prerušená parozábrana - vedie k navlhnutiu izolácie a plesniam; napájajte bez medzier a prelepte systémovými páskami.
- Príliš tesná izolácia v medzere rámu - výsledkom je krútenie rámu a akustické vŕzganie.
- Chýbajúce odvetranie ostenia - plné zakrytie okraja rámu znižuje prúdenie vzduchu okolo skla.
- Podcenenie bezpečnosti - práca bez istenia, na klzkom plechu, pri nárazovom vetre.
Porovnanie spôsobov montáže
| Montáž okna svojpomocne | Strešné okná s montážou | |
|---|---|---|
| Pre koho | Skúsení domáci majstri, menšie rekonštrukcie | Zákazníci vyžadujúci istotu záruky a rýchlosť |
| Kľúčové prvky | Presné zameranie, izolácia, parozábrana, správne ostenie | Kompletné systémové riešenie vrátane záruky a kontroly detailov |
| Výhody | Nižšia cena, flexibilita termínu, vlastné tempo | Rýchlosť, kvalita detailov, garancia, menšie riziko chýb |
| Nevýhody | Vyššie riziko chýb, nutné náradie, zodpovednosť za statiku | Vyššia cena, nutná koordinácia termínu |
Príprava interiéru a ostenia pre optimálny komfort
Ostenie nie je len estetika. Správne prevedené zlepšuje prúdenie vzduchu pri skle a znižuje riziko kondenzácie. V praxi sa osvedčuje: horné ostenie vodorovné a dolné ostenie šikmé. Povrchové materiály voľte s ohľadom na vlhkosť v miestnosti - v kúpeľni radšej obklady alebo vodeodolné dosky, v spálni a obývačke stačí sadrokartón s kvalitným náterom. Nezabudnite na vhodné tienenie a sieťky proti hmyzu, ak okno slúži najmä na vetranie.

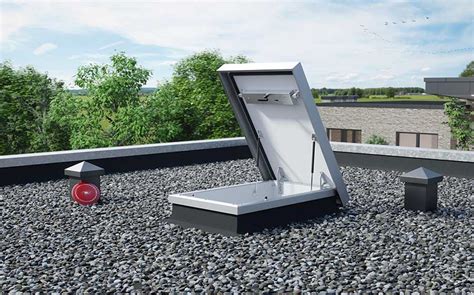

Prístup na plochú strechu s modulárnym systémom DOLLE
STREŠNÝ VSTUP S PRÍSTUPOM NA PLOCHÚ STRECHU DOLLE. Prístupové dvere na plochú strechu DOLLE ponúkajú optimálne riešenia. Modulárny strešný box bol navrhnutý tak, aby umožňoval bezpečný a pohodlný prístup na strechu. Strešný výlez DOLLE možno ľahko spojiť s podkrovným rebríkom DOLLE clickFIX ® a prídavnými boxovými modulmi v závislosti od hrúbky stropu a strešného krytu. Celé sa to veľmi ľahko používa vďaka ergonomickému madlu a dvom plynovým pružinám.
Pre dosiahnutie najvyššej odolnosti voči meniacim sa poveternostným podmienkam je prístupový kryt na plochú strechu vyrobený zo žiarovo pozinkovanej ocele. Dizajn krytu s poklesom 1 cm / m ho chráni pred hromadením vody. Špeciálne tesnenie zabraňuje vniknutiu snehu a nečistôt dovnútra a zabezpečuje cirkuláciu vzduchu vo vnútri boxu. Poklop je tiež vybavený dvojitým zámkom pripraveným na inštaláciu cylindrickej vložky.
Kľúčové prvky modulárneho systému DOLLE
- Kryt šachty zo žiarovo pozinkovanej ocele: Kryt pripravený na montáž cylindrického zámku obsahuje: ochranu proti snehu, protišmykové hliníkové profily, zábradlie uľahčujúce vstup, plynové vzpery pre ľahké otváranie.
- Prídavný rám: Obsahuje: hliníkové protišmykové stupne, H profily a kovové kovanie.
- Podkrovný rebrík DOLLE - výber modelu: clickFIX® 76 Gold / špeciálny rozmer clickFIX® 76 Gold, clickFIX® Thermo / clickFIX® Thermo Comfort, Špeciálny rozmer REI 45 (výška boxu 45 cm), Špeciálny rozmer REI 45 Comfort, Špeciálny rozmer SW-56 (výška krabice 45 cm), clickFIX® 76 GOLD VARIO (maximálna výška 415 cm).
Veľkou výhodou poklopu na plochú strechu DOLLE je jeho ľahká modulárna konštrukcia. Vďaka tomu môže montáž vykonať jedna osoba - bez použitia zdvíhacieho zariadenia. Inštalácia prebieha v troch krokoch: montáž podkrovných schodov, inštalácia prídavného boxu (max. 4 moduly), montáž vrchného krytu.
