Optimálny objem vody v radiátoroch a kotle pre efektívne vykurovanie

Ústredné vykurovanie je najčastejším spôsobom vykurovania bytov alebo rodinných domov. Vykurovanie miestností na úrovni jedného podlažia sa v minulosti nazývalo etážové vykurovanie. Kvapalina vo vodnom okruhu vykurovacieho systému plní najdôležitejšiu funkciu - je nositeľom tepla. Pochopenie kapacity vody je rozhodujúce, pretože priamo ovplyvňuje výkon, efektívnosť a celkový zážitok z vykurovania.

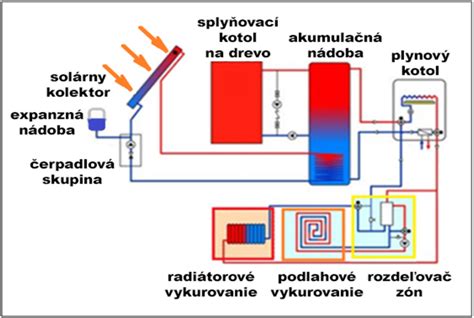

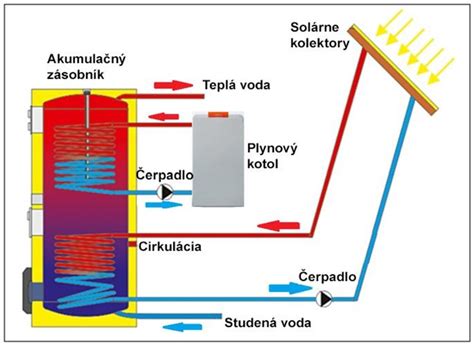

Ústredné vykurovanie a úloha vody

Staršie systémy vykurovania boli „samosplavné“. Voda vo vykurovacom systéme cirkulovala (obiehala) sama prirodzeným spôsobom - v kotle sa ohriala, čím sa stala ľahšou a stúpala potrubím nahor k vykurovacím telesám. V nich odovzdala svoje teplo, ochladila sa a v dôsledku toho ťažšia klesala späť do kotla na ohriatie. Systémy tohto vykurovania vyžadovali väčšie priemery potrubí, čo znamenalo aj potrebu väčšieho množstva vody v systéme. V súčasných vykurovacích systémoch je nútený obeh vody, ktorý zabezpečuje obehové čerpadlo. Potrubie tak môže mať menšie dimenzie a vo vykurovacom systéme stačí menší objem vody.

Voda v prívodnom potrubí má určitú teplotu, ktorá sa po odovzdaní tepla vo vykurovacom telese zníži. Rozdiel medzi teplotou vody v prívodnom potrubí a teplotou vody vo vratnom potrubí sa nazýva tepelný spád. Tepelný spád 90/70 znamená, že voda v kotle je ohriata na 90 °C a po prechode vykurovacou sústavou (radiátormi, kde sa ochladí) má teplotu 70 °C; odtiaľ sa vracia späť do kotla. Rozdiel medzi teplotami približne 20 °C je daný optimálnym režimom odovzdávania tepla v kotle a používa sa pri výpočtovej vonkajšej teplote -12, -15, -18 °C. Ak je vonku teplejšie, tepelný spád je menší.

Najnižšia teplota vody v kotle má byť asi 65 °C, čo je rosný bod vody. Pri nižšej teplote by sa zrážala vlhkosť v kotle a spôsobovala by koróziu jeho oceľových častí. Vyhláška o hospodárení s energiou v súčasnosti nariaďuje navrhovať sústavy na nižšie teploty vykurovacej vody. Maximálna teplota vykurovacej vody vstupujúcej do vykurovacieho telesa má byť 75 °C. Množstvo tepla dodávané do miestnosti, a tým výsledná teplota miestnosti, je riadené regulačným systémom vykurovania, ktoré v závislosti od skutočných teplotných podmienok v interiéri spína kotol alebo len obehové čerpadlo.

Vodná kapacita radiátorov: Prečo je dôležitá?

Vodná kapacita vykurovacieho chladiča sa týka objemu vody, ktorý môže chladič udržať v rámci svojej štruktúry. Táto kapacita sa zvyčajne meria v litroch alebo galónoch. V procese zahrievania hrá dôležitú úlohu, pretože voda pôsobí ako nosič tepla. Chladič s väčšou kapacitou vody môže ukladať viac tepelnej energie. To znamená, že môže naďalej vyžarovať teplo aj po zastavení toku horúcej vody z kotla.

Faktory ovplyvňujúce kapacitu vody v radiátoroch

• Veľkosť a dizajn chladiča: Väčšie radiátory majú vo všeobecnosti vyššiu kapacitu vody ako menšie.
• Materiál chladiča: Rôzne materiály majú rôzne hustoty a vnútorné štruktúry, ktoré môžu ovplyvniť, do akej miery môže radiátor pojať. Napríklad odliatky - železné radiátory majú často relatívne vysokú kapacitu vody v dôsledku ich hrubých stien a veľkých vnútorných komôr.
• Počet sekcií: Ďalším dôležitým faktorom je počet sekcií v sekčnom radiátore. Sekčné radiátory sú vyrobené z jednotlivých sekcií, ktoré je možné pridať alebo odstrániť, aby sa upravila veľkosť a tepelný výkon chladiča.

Vplyv vodnej kapacity na vykurovací výkon

• Vykurovacia účinnosť: Radiátor s primeranou kapacitou vody môže prispieť k lepšej účinnosti zahrievania. Ak je kapacita vody príliš malá, chladič nemusí byť schopný vytvoriť dostatok tepla na efektívne zahriatie veľkej miestnosti.
• Regulácia teploty: Radiátory s menšími vodnými kapacitou ponúkajú lepšiu reguláciu teploty. Môžu rýchlo reagovať na zmeny v toku horúcej vody, čo umožňuje presnejšie úpravy teploty miestnosti.
• Zadržiavanie tepla: Radiátory s väčšími vodnými kapacitou majú lepšie vlastnosti retencie tepla.

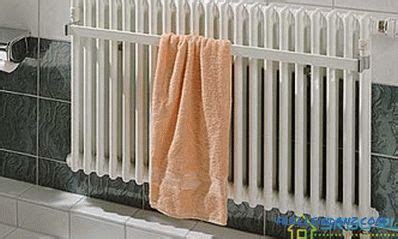

Typy radiátorov a ich vodná kapacita

Rôzne typy radiátorov sa líšia nielen materiálom a dizajnom, ale aj objemom vody, ktorý dokážu pojať. Tieto rozdiely sú kľúčové pre správny výber vykurovacieho telesa.

• Hliníkové radiátory: Hliníkové radiátory sú známe svojím vysokým rozptylom tepla a relatívne nízkou kapacitou vody. Napríklad hliníkový chladič s vysokým tepelným rozptylom je navrhnutý tak, aby bol ľahký a efektívny. V porovnaní s niektorými inými materiálmi má nižšiu kapacitu vody, čo znamená, že sa rýchlo zahrieva a v prípade potreby môže poskytnúť rýchle zahrievanie. Hliníkový chladič pre vykurovací systém kombinuje výhody hliníka, ako je odolnosť proti korózii a vysoký prenos tepla, s dizajnom premyslenej vrstvy, ktorá optimalizuje prietok a kapacitu vody.
• Sekčné hliníkové vodné radiátory: Tieto sekčné radiátory ponúkajú flexibilitu, pokiaľ ide o veľkosť a kapacitu vody. Pridaním alebo odstránením sekcií môžu zákazníci upraviť kapacitu vody tak, aby zodpovedali požiadavkám na vykurovanie svojho priestoru.
• Liatinové radiátory: Liatinové radiátory majú často relatívne vysokú kapacitu vody v dôsledku ich hrubých stien a veľkých vnútorných komôr.

Ak potrebujete zvoliť chladič podľa objemu chladiacej kvapaliny, môžete porovnať rôzne možnosti, ako ukazuje nasledujúca tabuľka:

Výpočet objemu vody vo vykurovacom systéme

Mnoho prvkov vykurovacieho systému je vybraných v závislosti od objemu chladiacej kvapaliny, ktorá sa má destilovať. Preto predbežné výpočty umožnia efektívne dokončiť dodávku tepla. Je ľahké vypočítať celkový objem chladiacej kvapaliny vzhľadom na to, že množstvo kvapaliny v radiátoroch je 10 - 12 percent z celkového množstva kvapaliny, ktorá sa má destilovať.

Kedy je výpočet objemu chladiacej kvapaliny potrebný

Výpočet vody vo vykurovacom systéme sa musí vykonať v nasledujúcich prípadoch:

• pred inštaláciou vykurovania určite množstvo chladiacej kvapaliny, ktoré bude destilované kotlom s určitým výkonom;
• keď sa do systému naleje nemrznúca kvapalina, je potrebné zachovať určitý pomer vzhľadom na celú destilovanú kvapalinu;
• veľkosť expanznej nádrže závisí od množstva chladiacej kvapaliny;
• potrebujete poznať požadovaný objem vody vo vykurovacom systéme vidieckych alebo súkromných domov, kde nie je centralizovaný prívod vody.

Okrem toho, aby ste mohli batérie správne namontovať na stenu, musíte poznať ich hmotnosť. Napríklad len jedna časť liatinového radiátora, ktorý je už ťažký, pojme 1,5 litra kvapaliny. To znamená, že sedemdielna liatinová batéria sa po naštartovaní systému stane o vyše desať kilogramov ťažšou.

Nasledujúcim nepríjemným situáciám sa dá vyhnúť, ak viete, ako vypočítať množstvo vody vo vykurovacom systéme:

• nerovnomerné vykurovanie vodného okruhu v miestnostiach;
• zvýšená spotreba paliva;
• núdzové situácie (prerušenie spojov, netesnosti radiátorov).

Všetky tieto "prekvapenia" sú celkom predvídateľné v prípade nesprávneho výpočtu objemu chladiacej kvapaliny.

Pozor! Nemrznúca zmes sa nesmie používať pre vykurovacie systémy, ktoré používajú pozinkované rúry alebo iné prvky.

Metódy určenia objemu

Existuje jednoduchý spôsob, ako zistiť, koľko litrov je v radiátore, bez toho, aby ste sa uchýlili k dokumentácii alebo tabuľkám z internetu. Postupujte nasledovne: zatvorte jednu stranu chladiča zástrčkou; nalejte kvapalinu na vrchol; nalejte kvapalinu do odmernej nádoby. Zároveň prirodzene zvažujete, koľko kvapaliny vystúpilo. Na konci postupu vypustite z radiátora všetko, čo ste napísali. Všetky tieto operácie sa samozrejme musia vykonávať buď v kúpeľni, alebo na dvore, aby nedošlo k zaplaveniu domu. Na základe získaného indikátora môžete ľahko navigovať podľa celkového objemu chladiacej kvapaliny pre váš vykurovací systém.

Ak teda neexistuje spôsob, ako experimentálne zmerať objem vykurovacieho systému (napríklad opatrným naplnením z vodovodného systému so zárezom z údajov vodomeru), budete musieť vykonať matematické výpočty. Zredukujú sa na skutočnosť, že sa vykonáva súčet objemov všetkých zariadení a potrubných obvodov nainštalovaných v systéme. Niektoré z hodnôt by už mali byť známe, zvyšok je možné vypočítať pomocou geometrických vzorcov objemu.

Komponenty ovplyvňujúce celkový objem

• Objem výmenníka tepla kotla: Táto hodnota sa vždy nachádza v technickej dokumentácii ľubovoľného modelu. Do nástenného vykurovacieho kotla je priemerne 3 - 6 litrov vody a do podlahového alebo parapetného kotla 10 - 30 litrov.
• Objem expanznej nádrže: Aj on musí byť vlastníkom známy. Skutočnosť, že žiadna nádrž by nikdy nemala byť naplnená po vrch, sa berie do úvahy v programe kalkulačky.
• Objem inštalovaných zariadení na výmenu tepla: Pri skladacích batériách môžete určiť počet sekcií a ich typ - do výpočtového programu už bol zadaný objem najbežnejších radiátorov. Ak sú radiátory alebo konvektory neoddeliteľné, potom sa ich kapacita uvádza podľa pasu a podľa toho aj počtu zariadení.
• Objem potrubných okruhov: Významná časť z celkového objemu vykurovacieho systému vždy pripadá na okruhy - prívodné a spätné potrubie. Je charakteristické, že počas inštalácie sa často používajú rôzne typy, a to nielen z hľadiska vonkajšieho priemeru, ale aj z hľadiska materiálu výroby. A keďže sa vnútorné priemery rôznych typov môžu výrazne líšiť (kvôli rozdielnej hrúbke steny s rovnakými vonkajšími priemermi), ovplyvňuje to aj objemy.
• Objem vyhrievaných podláh: Ak sú v dome inštalované vyhrievané podlahy, potom sa výpočet vykoná podľa celkovej dĺžky obvodov a typu potrubí, ktoré sa na to použijú.
• Objem ďalších zariadení: Vo vykurovacom systéme je možné namontovať aj ďalšie zariadenia, ktoré obsahujú určitý objem chladiacej kvapaliny - sú to továrenské kolektory, vyrovnávacie nádrže (akumulátory tepla), kotly, hydraulické rozdeľovače. Technické listy prístrojov, ak existujú, vám pomôžu zistiť, koľko vody vo vykurovacej batérii a kotle bude cirkulovať počas prevádzky systému zásobovania teplom.

Objem vody v potrubí - vzorce a príklady

Pre potrubia sú výpočty nasledovné. Ak chcete získať presné údaje, musíte si pripraviť: najskôr sa zmeria polomer označený písmenom R. Môže to byť vonkajší alebo vnútorný polomer. Vnútorný polomer umožňuje vypočítať, koľko kvapaliny sa zmestí do valca, to znamená vnútorný objem potrubia, jeho kubatúra. Vonkajší polomer je potrebný na určenie veľkosti priestoru, ktorý zaberie. Pre výpočet potrebujete poznať údaje o priemere potrubia. Je označená písmenom D a je vypočítaná vzorcom R x 2. Určuje sa tiež obvod. Je označený písmenom L.

Ak chcete vypočítať objem potrubia meraný v kubických metroch (m3), musíte najprv vypočítať jeho plochu. Ak chcete získať presnú hodnotu, musíte najprv vypočítať plochu prierezu. Ak to chcete urobiť, použite vzorec:

S = Pi * R²

Kde:

• S je plocha prierezu potrubia
• R je polomer potrubia
• Pi je číslo pí (približne 3,14159265)

Výsledná hodnota sa musí vynásobiť dĺžkou potrubia. Samotný vzorec výpočtu je nasledovný:

V = S * L

Kde:

• V je objem potrubia
• S je plocha prierezu
• L je dĺžka potrubia

Napríklad máme kovové potrubie s priemerom 0,5 metra a dĺžkou dva metre. Na vykonanie výpočtu sa do vzorca na výpočet plochy kruhu vloží veľkosť vnútorného priemeru. Polomer R bude 0,5 / 2 = 0,25 metra. Plocha potrubia sa bude rovnať: S = 3,14 * (0,25)² = 0,19625 štvorcových metrov. Konečný vzorec na výpočet bude mať nasledujúcu formu: V = 0,19625 * 2 = 0,3925 cm3 metrov.

Tento vzorec počíta objem absolútne ľubovoľného potrubia. Navyše absolútne nie je dôležité, z akého materiálu je. Ak má plynovod veľa komponentov, pomocou tohto vzorca môžete vypočítať objem každej sekcie osobitne. Pri výpočte je veľmi dôležité, aby rozmery boli vyjadrené v rovnakých jednotkách merania. Najjednoduchší spôsob výpočtu je, ak sa všetky hodnoty prevedú na centimetre štvorcové. Ak použijete rôzne jednotky merania, môžete získať veľmi pochybné výsledky.

Orientačné objemy vody v potrubiach

Na základe vnútorného priemeru rúrok môžete v dokumentácii zistiť množstvo kvapaliny, ktorú zadržiavajú na bežný meter:

Výpočty sú jednoduché. Napríklad do 5 metrovej rúry s vnútorným priemerom 50 mm sa zmestí napríklad 4,4 litra vody: 5 x 0,876 = 4,4.

Pozor! Ak porovnáte, koľko litrov vody je v vykurovacích radiátoroch rôznych modelov, môžete zvoliť príslušnú možnosť zodpovedajúcu výkonu kotla.

Tlak vody vo vykurovacom systéme

Sú miestnosti vo vašom dome vykurované slabo alebo nerovnomerne? Na vine môže byť nízky tlak vykurovacej vody v systéme. Vykurovací okruh je teoreticky uzavretý systém. V praxi sa však do vykurovacích potrubí rôznymi cestami dostáva vzduch a vznikajú bubliny. Vzduchové bubliny znižujú vykurovací výkon a spôsobujú aj nepríjemné zvuky. Aby sa to odstránilo, je potrebné z času na čas odvzdušniť radiátory. Pri tomto procese však vždy uniká určité množstvo vykurovacej vody. To znamená, že pri každom odvzdušňovaní systém stráca vodu, čo spôsobuje pokles tlaku v systéme.

Na začiatku je vykurovací zdroj - najčastejšie kotol či tepelné čerpadlo -, ktorý zohrieva vykurovaciu vodu. Voda prúdi cez vykurovacie potrubie k jednotlivým vykurovacím telesám. Môžu to byť radiátory, podlahové, stenové či stropné vykurovanie. Vykurovacia voda sa pri odovzdávaní tepla ochladzuje a tečie ako vratná voda späť do kotla/tepelného čerpadla. Aby vykurovali všetky vykurovacie telesá dostatočne a rovnomerne, musí sa teplo k nim prenášať z vykurovacieho zdroja dostatočne rýchlo. Navyše kotol či tepelné čerpadlo sú obvykle umiestnené v suteréne alebo na prízemí. A tento potrebný tlak aj rýchlosť prúdenia zabezpečí obehové čerpadlo. To môže byť vstavané v kotle/tepelnom čerpadle alebo samostatné. Primeraný tlak vody potrebujete na to, aby čerpadlo dopravilo vykurovaciu vodu dostatočne rýchlo a v dostatočnom objeme aj k najvzdialenejším vykurovacím telesám.

V oblasti vykurovania sa na vyjadrenie tlaku najčastejšie používajú jednotky bar alebo kilopascal (kPa). Jeden bar sa približne rovná tlaku vzduchu na povrchu Zeme a zodpovedá približne pretlaku vody v hĺbke 10 m. Pokus ukázal, že tlak vody stúpne každým výškovým metrom o cca 0,1 baru. Ak je výškový rozdiel medzi vykurovacím zdrojom a vykurovacím telesom 5 m, vo vykurovacom systéme potrebujete tlak vody 0,5 baru.

To, aký vysoký musí byť tlak v systéme alebo na koľko barov musí byť vykurovací systém naplnený, je v každom jednotlivom prípade iné. Vzorec, ktorý je na to potrebný, je však pomerne jednoduchý, na určenie optimálneho tlaku v systéme je potrebné vynásobiť výškový rozdiel medzi zdrojom tepla a najvyšším radiátorom číslom 0,1. Napríklad, ak je výškový rozdiel medzi zdrojom tepla a najvyšším radiátorom 10 metrov, na základe toho by teda minimálny systémový tlak mal byť 1,0 bar (10 x 0,1).

Samozrejme, uvedené hodnoty sú len teoretické a minimálne. V praxi na tlak vplýva viacero faktorov, napríklad aj teplota vody - keď stúpa, tlak vody v radiátoroch i v kotle sa zvyšuje. Keď teplota klesá, klesá opäť aj tlak. Navyše tlak nie je v každej časti systému rovnaký. Pokles tlaku vody v plynovom kotle či v radiátoroch môže spôsobiť strata vody cez netesnosti či chybné komponenty ako membránová expanzná nádoba alebo poistný ventil. Následkom je znížený vykurovací výkon a niekedy aj neobvyklé zvuky.

Vykurovací systém potrebuje určitý systémový tlak (ľudovo nazývaný aj vykurovací tlak). Ak je tento tlak príliš nízky, môže to mať negatívny vplyv na výkon vykurovania. Medzi možné dôsledky patria studené vykurovacie plochy a nepríjemné zvuky z vykurovacieho systému. A napokon, ak je systémový tlak príliš nízky, zdroj tepla už nebude pracovať optimálne, čo bude mať za následok zbytočné náklady na vykurovanie.

Ako správne doplniť vodu do vykurovacieho systému

Voda zabezpečuje vo vykurovacom systéme vytvorenie tlaku a rozptýlenie tepla do miestností. Ak je k dispozícii príliš málo vody, a teda aj tlak je príliš nízky, stratí sa vykurovacia schopnosť a zníži sa výkon radiátora. Príliš nízky tlak sa prejavuje napríklad studenými radiátormi či rušivými zvukmi. Preto sa musí vykurovací systém každú chvíľu dopĺňať vodou. Optimálnu hodnotu tlaku by mal nastaviť odborník. Ak však chcete doplniť vodu svojpomocne, môžete na orientáciu použiť nainštalovaný manometer.

Podrobný postup doplnenia vody

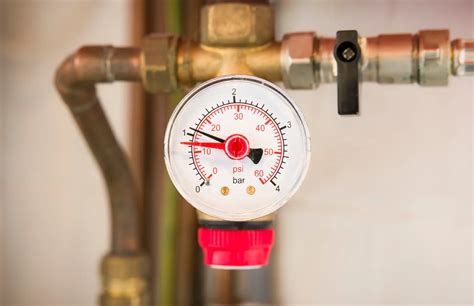

1. Kontrola tlaku vody: Skontrolujte tlak pomocou manometra na používateľskom rozhraní vášho zdroja tepla, alebo na tlakomere. Ten má zvyčajne označenie, ktoré farebne zvýrazňuje ideálny tlak v systéme. Rozhodnite, či je do radiátora potrebné doplniť vodu.
2. Vypnutie obehového čerpadla a otvorenie ventilov: Vypnite obehové čerpadlo. Úplne otvorte všetky termostatické ventily na radiátoroch. V prípade nehnuteľností rozmiestnených na viacerých poschodiach je najlepšie začať odspodu.
3. Pripojenie hadice k vykurovaciemu systému: Vyberte vhodnú hadicu na prepojenie vykurovacieho systému s vodovodným kohútikom.
4. Pripojenie hadice k prívodu vody a vypustenie vzduchu: Voľne pripojte hadicu k vodovodnému potrubiu. Pomalým otvorením vodovodného kohútika umožnite unikanie vzduchu z hadice. Hneď ako začne tiecť voda, pevne pripojte hadicu k plniacemu hrdlu vykurovacieho systému.
5. Otvorenie plniaceho hrdla a doplnenie vody: Otvorte plniace hrdlo vykurovacieho systému a potom vodovodný kohútik. Dopĺňajte potrebnú vodu, kým sa nedosiahne ideálny tlak v systéme. Kontrolujte tlak na manometri. Keď používateľské rozhranie alebo tlakomer ukáže požadovanú hodnotu, môžete uzavrieť ventily a zavrieť kohútik.
6. Zatvorenie plniaceho ventilu: Zatvorte plniaci ventil. V prípade potreby odvzdušnite radiátor.

Dôležité: Tlak v systéme by mal po naplnení zostať konštantný a nesmie byť nižší ako 1,3 bar. Ak je to tak, práca bola úspešná. Ak tlak stále klesá, môže ísť o technickú poruchu. V takom prípade, ak sa to totiž neurobí správne, môže dôjsť k poškodeniu vykurovacieho systému znečistenou vodou. Na druhej strane obchodný partner presne vie, na čo si treba dať pozor pri dopĺňaní vykurovacej vody.

Aby sa zabránilo strate tlaku a zníženiu výkonu kúrenia, pravidelne kontrolujte, či je v radiátoroch dostatok vody. Asi každé dva až tri mesiace skontrolujte tlak na manometri radiátora a uistite sa, že je v odporúčanom rozmedzí. Vhodný čas na doplnenie vody do radiátora je po odvzdušnení alebo počas neho. Najmä pred vykurovacou sezónou v októbri je dôležité skontrolovať, či je v radiátoroch dostatočný tlak a či sa v nich nenachádza vzduch.

O tom, ako často je potrebné dopĺňať vodu do vykurovacieho systému, sa musí rozhodnúť pre každý systém osobitne. Okrem stavu samotného vykurovacieho systému zohrávajú úlohu aj ďalšie faktory, ako napríklad časté odvzdušňovanie alebo technické komponenty, napríklad expanzná nádoba. Či už ide o doplnenie vykurovacej vody alebo kontrolu bezpečnostných zariadení - v mnohých prípadoch sa oplatí podpísať zmluvu o údržbe s miestnym dodávateľom. Odborník na vykurovanie sa potom bude v pravidelných intervaloch zastavovať, aby sa uistil, že váš systém bude naďalej správne fungovať.

Expanzná nádrž: Nevyhnutný prvok systému

Kapacita expanznej nádrže plní dôležitú funkciu. Kompenzuje pretlak, ktorý vzniká pri rozpínaní nosiča tepla počas ohrevu. Ak je objem nádrže menší, ako je požadované, ventil bude príliš často uvoľňovať tlak. V takom prípade to musíte zmeniť alebo paralelne umiestniť ďalšiu nádrž.

V závislosti od typu vykurovacieho systému sú to nádrže:

• zatvorené;
• otvorené.

Pre malé miestnosti je vhodný otvorený typ, ale vo veľkých dvojpodlažných chatách sa čoraz viac inštalujú uzavreté dilatačné škáry (membrána).

Vzorec pre výpočet objemu expanznej nádrže

Pre vzorec na výpočet objemu expanznej nádrže sú potrebné nasledujúce ukazovatele:

• V(c) je objem chladiacej kvapaliny v systéme;
• K je koeficient rozťažnosti vody (berie sa hodnota 1,04, z hľadiska rozťažnosti vody pri 4%);
• D je účinnosť expanzie zásobníka, ktorá sa vypočíta podľa vzorca: (Pmax - Pb) / (Pmax + 1) = D, kde Pmax je maximálny povolený tlak v systéme a Pb je tlak pred čerpaním vzduchová komora kompenzátora (parametre sú uvedené v dokumentácii k zásobníku);
• V(b) je kapacita expanznej nádrže.

Takže vzorec pre výpočet objemu expanznej nádrže je:

V(b) = (V(c) * K) / D
