Wavin v rámci svojho výrobného programu ponúka plastové šachty vyrábané zo PE a PP materiálu. Revízne a čistiace šachty DN 400 a DN 315 sú určené pre beztlakové podzemné kanalizačné systémy. Šachty umožňujú vtok odpadovej, dažďovej alebo povrchovej vody do systému kanalizačných potrubí a zavedenie čistiaceho, kontrolného a skúšobného zariadenia.
Konštrukcia a výhody šácht Wavin Basic 400

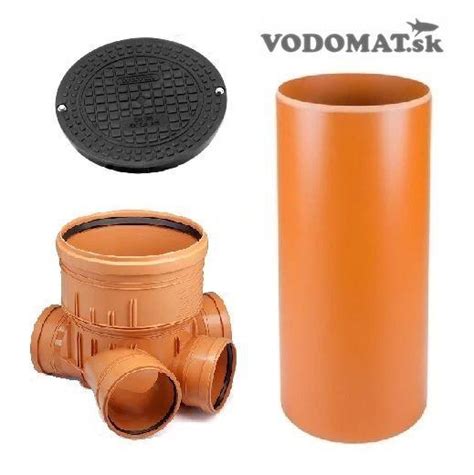

Revízne šachty Wavin sa skladajú z nasledovných častí: šachtové dno, šachtová rúra so špecifickým profilom steny (vlnovec) a poklop s príslušenstvom. Šachtové dná sa vyrábajú metódou vstrekovania alebo odstredivého odlievania plastu (PP), čím získajú optimálny tvar a hladké vnútorné plochy. Hydraulická charakteristika odplavovania nečistôt dosiahnutá týmto spôsobom výroby zabraňuje vytváraniu usadenín.
Šachtová rúra má špeciálny vlnovcový profil, ktorý zabezpečuje, aby sa napätia spôsobené dopravou neprenášali na šachtové dno. Pružnosť materiálu a zvlnený tvar steny spôsobuje, že impulzy od vonkajších zaťažení sú prenášané do okolitej zeminy a nie na konštrukciu šachty. Šachtová rúra sa správa ako „vak harmoniky“.
Technické parametre a komponenty
Šachty DN 315 a DN 400 z produktovej rady Basic kombinujú vysokú kvalitu a zároveň umožňujú široké spektrum individualizácie sestavenia samotnej šachty tak, aby vyhovela vašim požiadavkám. Ich hlavnou výhodou oproti hladkým rúram je garantovaná odolnosť voči spodnej vode, odolnosť do tlaku až 0,5 baru a plnenie prísnych noriem.
- Šachtové dno: Široký výber rôznych typov s možnosťou pripojenia 110, 160 alebo 200 mm.
- Šachtové dno: široký výber rôznych typov.
- Šachtová rúra: so špecifickým profilom steny (vlnovec).
- Poklop s príslušenstvom: umožňuje montáž šachty do každého terénu.
Plastové revízne šachty Wavin: Komplexný prehľad a osadenie
Spoločnosť Wavin ponúka v rámci svojho výrobného programu široké portfólio plastových šácht vyrábaných z materiálov PE a PP. Revízne a čistiace šachty DN 400 a DN 315 sú určené pre beztlakové podzemné kanalizačné systémy. Tieto šachty umožňujú vtok odpadovej, dažďovej alebo povrchovej vody do systému kanalizačných potrubí a slúžia na zavedenie čistiaceho, kontrolného a skúšobného zariadenia.
Konštrukcia a vlastnosti šácht DN 400 a DN 315
Šachty sú navrhnuté ako neprielezné a sú dodávané v dvoch variantoch šachtových rúr o priemeroch 315 a 400 mm. Revízne šachty Wavin sa skladajú z nasledovných častí:

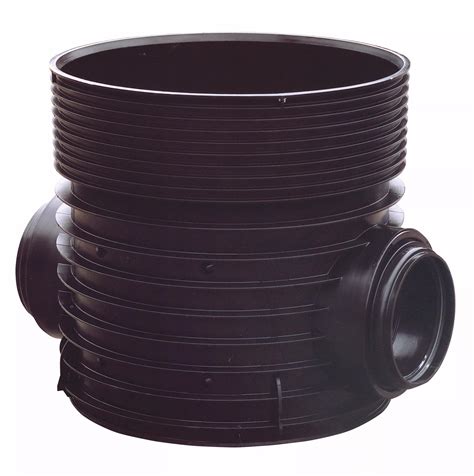

Šachtové dná sa vyrábajú metódou vstrekovania, poprípade odstredivého odlievania plastu (PP). Týmito metódami vyrobené šachtové dno získa optimálny tvar (spádu dna je 15‰) a hladké vnútorné plochy. Hydraulická charakteristika odplavovania nečistôt dosiahnutá týmto spôsobom výroby a typom použitého materiálu zabraňuje vytváraniu usadenín.
Inštalácia a odolnosť voči vonkajším vplyvom
Šachtová rúra má špeciálny vlnovcový profil, ktorý zabezpečuje, aby sa napätia spôsobené dopravou neprenášali na šachtové dno. Pružnosť materiálu a zvlnený tvar steny spôsobuje, že impulzy od vonkajších zaťažení sú prenášané do okolitej zeminy a nie na konštrukciu šachty. Šachtová rúra sa správa ako „vak harmoniky“. Vlnité šachtové roury sú k dispozícii pre obe rady a dajú sa ľahko seříznout na požadovanú dĺžku.
Pokyny na inštaláciu spojky Victaulic Style 31
Možnosti pripojenia a zaťaženia
K šachtám sú dodávané poklopy a vtokové mreže v nasledujúcich triedach zaťaženia: A15, B125, D400. Použitie poklopu, resp. mreže závisí od triedy zaťaženia v súlade s STN EN 124. Poklopy a mreže sa v závislosti od ich typu a miesta osadenia (napr. vozovka, chodník, zatrávnená plocha a pod.) umiestňujú na šachovú rúru, teleskopický adaptér alebo betónový kónus.
Pre správne technické riešenie je dôležité zvoliť správny postup pri osadzovaní. Pri použití teleskopického adaptéru u poklopu či mreže o vyššej nosnosti je zásadné, aby sa zátěž neprenášala na rúru a dno. Poklop či mrežu nasadenú na teleskopickom adaptéri je potrebné podbetónovať.
| Komponent | Možnosti a parametre |
|---|---|
| Priemery šácht | DN 315, DN 400 |
| Materiál | PP (polypropylén), PE (polyetylén) |
| Triedy zaťaženia | A15, B125, D400 (podľa STN EN 124) |
| Pripojenie | PVC hladké, PP korugované (Wavin X-Stream) |
Softvérová podpora projektovania
Pre uľahčenie práce projektantov ponúka spoločnosť Wavin bezplatný online nástroj na plánovanie a kalkulácie odpadových a dažďových sietí. Softvér Wavin ESPACE je intuitívny návrhový nástroj na projektovanie plastových kanalizačných šácht, ktorý je vždy aktuálny a poskytuje dostupné portfólio všetkých produktových radov.
