Správne osadenie rozvádzača podlahového kúrenia: Podrobný sprievodca

Rozdeľovač, niekedy nazývaný aj rozvádzač, je kľúčovým prvkom a srdcom každej inštalácie podlahového vykurovania. Jeho správne osadenie a zapojenie je zásadné pre efektívne fungovanie celého systému. Jeho hlavnou úlohou je rozvádzať teplú vodu alebo vykurovacie médium do jednotlivých okruhov podlahového vykurovania a naopak, vracať už vychladnutú vodu naspäť do spätného potrubia.

Práve pri rozdeľovači sa nastavujú prietoky, odvzdušňuje sa inštalácia a kontroluje sa teplota v jednotlivých okruhoch. Je to riadiace centrum, ktoré zabezpečuje optimálnu distribúciu tepla v celej domácnosti.

Čo je rozdeľovač podlahového kúrenia a aké sú jeho komponenty?

Rozdeľovač je komplexné zariadenie, ktoré sa skladá z viacerých dôležitých komponentov zabezpečujúcich jeho funkčnosť a reguláciu. Jeho úlohou je rozdeľovať teplú vodu do jednotlivých vykurovacích okruhov a regulovať prietok. Tu sa nastavujú prietoky, odvzdušňuje sa inštalácia a kontroluje sa teplota v jednotlivých okruhoch. Je to srdce a riadiace centrum inštalácie podlahového kúrenia.

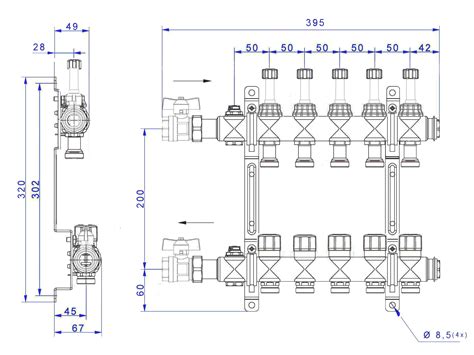

Základné komponenty rozdeľovača:

• Komponenty pre statickú reguláciu: Regulačné šróbenia sú umiestnené na rozvádzacej tyči (tyči prívodu) a slúžia na nastavenie prietoku v jednotlivých okruhoch podlahového vykurovania. Regulačné šróbenia môžu byť doplnené o prietokomery so stupnicou, ktoré zabezpečujú lepší prehľad o hodnotách prietoku v okruhoch. Pri rozdeľovačoch bez prietokomerov sa regulácia vykonáva imbusovým kľúčom, ktorým otvárame alebo zatvárame regulačný ventil.
• Komponenty pre termostatickú reguláciu: Termostatické vložky v zbernej tyči (tyči spiatočky) umožňujú kontrolu teploty. Na termostatickú reguláciu slúžia termostatické ventily s hlavicami umiestnené na zbernej (spiatočnej) tyči rozdeľovača.
• Komponenty pre odvzdušnenie, vypustenie a odstavenie systému: Odvzdušňovacie ventily a vypúšťacie/napúšťacie ventily slúžia nielen na prvotné napustenie systému, ale aj na jeho preplach (čistenie) po rokoch. Uzatváracie ventily na prívode aj spiatočke slúžia na odstavenie systému v prípade servisu alebo poruchy.

Medzi ďalšie doplnky sa môžu zaradiť konzoly na uchytenie rozdeľovača do skrinky, skrinky na umiestnenie rozdeľovača a termoelektrické hlavice, pri ktorých je dôležité overiť si ich kompatibilitu s daným rozdeľovačom.

Výber rozdeľovača: Kvalita materiálu a typy

Pri správnom výbere je dôležité prihliadať na viacero aspektov. V prvom rade, ak chceme, aby nám rozdeľovač správne a dlho fungoval, mali by sme staviť na jeho kvalitu a kvalitu materiálu, z ktorého je vyrobený.

Materiál a jeho kvalita

Väčšina rozdeľovačov na podlahové vykurovanie je vyrobená z mosadze. Mosadz je pevný materiál s dlhou životnosťou a zároveň je pomerne jednoducho opracovateľný. Aby mala mosadz tie správne vlastnosti, je dôležitý pomer jednotlivých zložiek v samotnej zliatine, hlavne množstvo obsahu medi, ktoré veľa napovie o jej výslednej kvalite. Mosadz použitá na výrobu všetkých rozdeľovačov na podlahové vykurovanie podlieha norme UNI EN 12165 CW617N, ktorá udáva, že množstvo obsahu medi v zliatine je približne 60 %. Alternatívou môže byť rozdeľovač INOX, ktorý je o niečo lacnejší.

Typy rozdeľovačov

Tyčový rozdeľovač je charakteristický tým, že tyč prívodu aj spiatočky sa skladá z jedného neprerušeného kusu. Tieto rozdeľovače sa radia k najčastejšie vyrábaným a predávaným vďaka ich jednoduchej inštalácii. Hlavnou výhodou tohto typu rozdeľovača je jeho variabilita v prípade potreby pridania niekoľkých okruhov alebo v prípade výmeny z dôvodu poškodenia niektorého zo stredových či koncových kusov.

Našťastie máme v dnešnej dobe mnoho už skompletovaných rozdeľovačov, ktoré treba len osadiť do skrinky a pripojiť na okruhy podlahového vykurovania.

Umiestnenie a osadenie skrinky rozdeľovača

Správne umiestnenie rozdeľovača je kľúčové pre efektívne a ekonomické fungovanie podlahového vykurovania. Ak nemáme projekt a nejde o nový dom, kde už má všetko určené miesto, miesto montáže rozdeľovača podlahového kúrenia musí byť správne zvolené.

Výber miesta

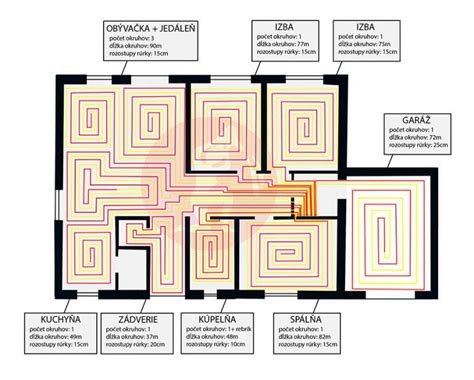

Rozdeľovač a jeho skrinku je vhodné umiestniť čo najviac do stredu dispozície bytu alebo podlažia v rodinnom dome, aby sme čo najviac predišli veľkým rozdielom v dĺžke vykurovacích okruhov. Obmedzuje nás funkčnosť miestností, ale aj možnosť pripojenia všetkých okruhov.

Osadenie skrinky

1. Znalosť skladby podlahy: Najdôležitejšie je poznať pred osadením skrinky finálnu skladbu podlahy.
2. Výška osadenia: Skrinku rozdeľovača osádzame do takej výšky, aby sa spodná hrana ochranného plechu proti zatečeniu poteru nachádzala 5mm pod horným okrajom nanášaného poteru.
3. Nastaviteľné nožičky: Nožičky podomietkovej skrinky by mali byť u kvalitnej skrinky výškovo nastaviteľné a osádzame ich na surovú podlahu.
4. Zapustenie do steny: Skrinku zapustíme do steny tak hlboko, aby jej hrany lícovali s hranami výklenku. Pokiaľ je aj hĺbkovo nastaviteľná, nemusíte sa báť, keď bude zapustená aj hlbšie, s omietkou bude zalícovaný jej rám, ktorý založíme nakoniec. Rozsah posunutia rámu býva až 5 cm.
5. Zarovnanie a stabilizácia: Pochopiteľne musí byť skrinka zarovnaná pomocou vodováhy horizontálne aj vertikálne. Prípadný väčší priestor medzi skrinkou a otvorom v stene vyplníme montážnou penou a skrinku odporúčame i dočasne podoprieť, pokým pena zatuhne.
6. Príprava na pripojenie: Kvalitná skrinka pre rozdeľovač na podlahové kúrenie má pripravené vyberateľné otvory pre prípadné napojenie hlavného potrubia z každej strany rozdeľovača, respektíve pre pretiahnutie káblov zónovej regulácie a napájania.

Montáž a pripojenie rozdeľovača

Po osadení skrinky nasleduje samotná montáž rozdeľovača a pripojenie potrubí.

Kroky montáže:

1. Zoskrutkovanie komponentov: Pevne zoskrutkujte rozdeľovač, ak obsahuje prvky, ktoré sú dodávané samostatne, napríklad ventily s teplomermi, odvzdušňovače či rohové ventily.
2. Montáž do skrinky: Namontujte rozdeľovač do skrinky - začnite jeho montážou na stenu pomocou úchytov, najčastejšie na montážnych konzolách.
3. Prívod hlavného potrubia: Prívod k rozdeľovaču podlahového kúrenia spočíva v privedení vykurovacieho média (vody alebo roztoku glykolu) zo zdroja tepla (napr. kotla). Smer prietoku musí byť v súlade s označeniami (ak rozdeľovač nie je obojstranný a takéto označenia má). Prívod pre podlahové kúrenie by nemal mať príliš malý priemer rúry. V niektorých malých systémoch postačí 3/4" palca, ale vo väčšine prípadov to bude málo. Výber rúry závisí od výkonu inštalácie a dĺžky potrubí. Príliš malá rúra bude znamenať poklesy tlaku a nižší výkon, ako aj väčšiu náchylnosť čerpadiel na rýchle opotrebovanie, prípadne časom aj určité poruchy.

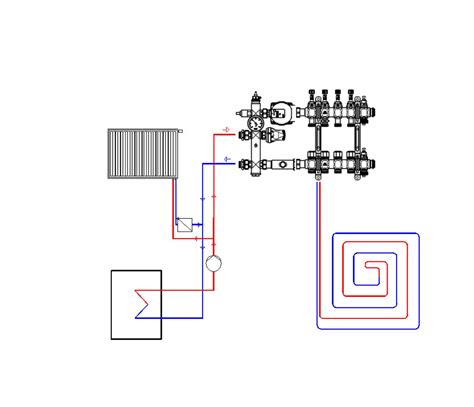

4. Pripojenie vykurovacích okruhov: Vykurovacie sekcie podlahového kúrenia - teda rúry - sa k rozdeľovaču pripájajú podľa zrejmého pravidla: prívod vykurovacích sekcií na prívodnú lištu a spiatočka na spiatočkovú lištu. Výstupy z líšt na sekcie majú spravidla rozmer 3/4", teda DN20. Na to potrebujeme spojky 3/4", ktoré prechádzajú na správny rozmer rúry (je to typ adaptéra). Najčastejším štandardom v rodinných domoch je použitie rúr 16 mm x 2 mm hrúbky, zatiaľ čo 17 mm sa používa zriedkavejšie - v podstate len vo väčších budovách.
5. Označenie okruhov: Najlepšie je tiež opísať alebo nejako označiť, ktoré slučky vedú do ktorých miestností. Každá slučka by mala byť označená (napr. názvom miestnosti).
6. Naplnenie a odvzdušnenie: Pomaly otvárajte všetky slučky a postupne ich plňte vodou - nenásilne a pomaly.

Počas inštalácie je dôležité dbať na precíznosť, pretože aj malé pochybenie môže spôsobiť nepríjemné komplikácie.

Zabezpečenie rozdeľovača pred nanášaním poteru

Pri nanášaní poteru je nevyhnutné ochrániť rozdeľovač a zabezpečiť správnu dilatáciu podlahy.

Poter bude potrebné oddeliť od všetkých vystupujúcich konštrukčných dielov špárami tak, aby bol umožnený jeho pohyb aspoň 5mm. Preto sa odporúča potiahnuť dilatačný pás aj priamo do skrinky a upevniť ho na zadnú stenu. Skrinka by mala mať predný ochranný plech odnímateľný, čo Vám umožní lepšiu manipuláciu v jej vnútri. Po nalepení dilatačného pásu ho opäť založíme a naň ešte môžeme nalepiť ochrannú fóliu alebo ďalší dilatačný pás.

Hydraulické vyváženie a regulácia systému

V každom systéme podlahového vykurovania je potrebné vyriešiť otázku hydraulického vyváženia. Pri zlom vyregulovaní prietoku najčastejšie dochádza k problému, že jeden alebo viac okruhov nefunguje vôbec alebo funguje len čiastočne.

Nastavenie prietokov a teplôt

Pri teplovodnom vykurovacom systéme sa na reguláciu teploty používa rozdeľovač. Ten predstavuje akúsi riadiacu jednotku, ktorá rozdeľuje prietok vody do jednotlivých okruhov a miestností s podlahovým vykurovaním. Ovládaním prietokov je možné nastavovať pre rôzne miestnosti rôzne teploty, a tým regulovať aj teplotu plochy a miestnosti.

Pre jednoduchú a prehľadnú reguláciu prietoku určite odporúčame rozdeľovače s prietokomermi na rozvádzacej tyči.

Pri základnom nastavení je najdlhší okruh otvorený na maximum a ostatné sú priškrtené v pomere dĺžok. Okruh s polovičnou dĺžkou priškrtíme o polovicu. Otáčaním čiernej (červenej) matice doľava v smere šípky zvyšujete prietok vody vykurovacou slučkou od 0 do 5 l/min.

Upozornenie: Podlahové kúrenie je stabilné, čo sa týka výkonu odovzdávacej plochy a je nemožné ho zakryť ako napríklad radiátor. Správne vyregulovaná podlahovka pri dotyku ruky s podlahou vás nesmie hriať ani chladiť. Povrchová teplota podlahy v pobytových zónach miestnosti 29 °C je totožná s povrchovou teplotou ľudského tela 28 - 30 °C.

Inteligentná regulácia

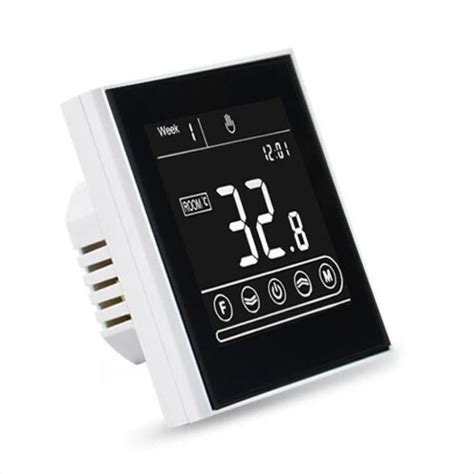

Moderné ovládače používajú digitálne nastavenie teploty a automatické nastavenie prietokov. Takýto ovládací panel má displej, na ktorom si nastavíte teploty pre každú jednu miestnosť vo vašom dome. Regulátory pre podlahové vykurovanie umožňujú riadiť teplotu v každej miestnosti zvlášť, čím sú optimalizované náklady na vykurovanie.

Starosti so správnou reguláciou na seba ľahko prevezmú inteligentné systémy regulácie. Nová NEA SMART 2.0 je už 5. generáciou regulačných systémov Rehau špeciálne vyvinutých pre plošné systémy, akým je napr. podlahové vykurovanie. S inteligentnými funkciami, ako je geofencing, funkcia rozpoznávania otvorených okien alebo nezávislý režim úspory energie je možná energetická úspora až 20 %. NEA SMART 2.0 sa učí z návykov používania vykurovania zákazníkov a automaticky sa prispôsobí.

Termoelektrické hlavice sú nevyhnutným doplnkom, pokiaľ chceme mať teplotnú reguláciu riešenú cez priestorové termostaty. Je nutné si však overiť ich kompatibilitu (pokiaľ kombinujeme viacero výrobcov). Istotou je vsadiť na jedného výrobcu.

Orientačné ideálne teploty v miestnostiach

Pred nastavením podlahového kúrenia je dobré poznať ideálne teploty v miestnostiach. Po zmene nastavení je dobré počkať niekoľko dní, kým sa zmeny prejavia.

Údržba podlahového kúrenia

Základná údržba podlahového kúrenia je jednoduchá a zvládne ju takmer každý. V ideálnom prípade je pravidelne servisované celé vykurovanie aj s podlahovým kúrením. Pravidelný servis, napríklad pred vykurovacou sezónou, zahŕňa kontrolu tesnosti, nastavenie prietokov a prípadne doliatie média.
