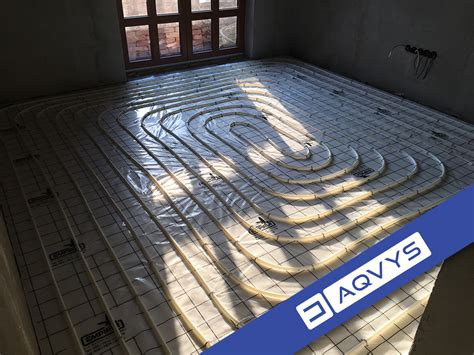

Ak ste sa v otázke vykurovania rozhodli práve pre podlahové kúrenie, ktoré je v dnešnej dobe veľmi obľúbené, myslite na všetky komponenty potrebné pre tento systém. Zmiešavacia jednotka pre podlahové vykurovanie je dôležitým prvkom riadiaceho systému. Udržuje potrebnú teplotu vo vnútri okruhov a zaisťuje cirkuláciu chladiacej kvapaliny. Cieľom tohto typu zariadenia je znížiť teplotu vody v okruhu na pohodlnú hodnotu bez ovplyvnenia hlavného vykurovacieho systému.
Základný princíp fungovania
Použitie čerpadla a zmiešavacej jednotky na výrobu teplej podlahy je nevyhnutné, pretože voda v okruhoch musí mať úplne inú, nižšiu teplotu ako v konvenčných vykurovacích systémoch. Voda opúšťa kotol pri teplote 60 - 80 stupňov, zatiaľ čo pre povrch podlahy je prijateľná teplota neprevyšujúca 30 stupňov. Úlohou miešačky je miešať studenú vodu do horúceho prúdu.

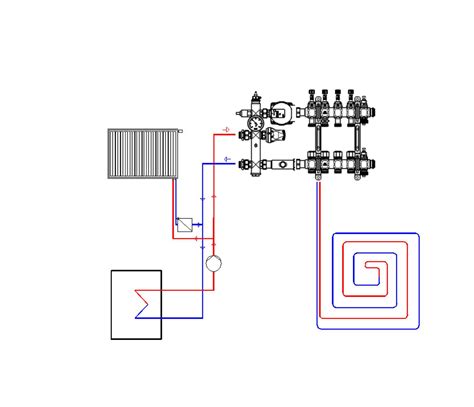

Systém je napájaný teplou vodou z vodovodného systému, ktorá prichádza cez trojcestný termostatický ventil, a vodou vracajúcou sa z potrubia podlahového vykurovania (cez vratný rozdeľovač). Vďaka tomu nastáva zmiešanie, ktoré znižuje teplotu vody privádzanej do rozdeľovača a následne odvádzanej do potrubia podlahového vykurovania.
Kľúčové komponenty zmiešavacej jednotky
Všetky schémy sú spojené jednoduchosťou prevádzky a umiestnením hlavných prvkov:
- Obehové čerpadlo: Zabezpečuje cirkuláciu vody v systéme povrchového vykurovania.
- Termostatický ventil: Hlavný ovládací prvok, na ktorého vrch sa umiestni termostatická hlavica. Keď sa teplota chladiacej kvapaliny zmení, hlava mechanicky pôsobí na ventil.
- Obtok (by-pass): Prepojka medzi prívodným a spätným potrubím, ktorá chráni čerpadlo v prípade, že sa všetky ventily na rozvodnom potrubí uzavrú.
- Šikmý filter: Určený na mechanické čistenie vody.
- Teplomery: Zabezpečujú vizuálnu kontrolu teploty vody vo vnútri obvodu.
Typy ventilov a ich vplyv na reguláciu
V inštaláciách centrálneho vykurovania sú najpopulárnejšie zmiešavacie ventily trojcestné a štvorcestné. Pre systémy podlahového vykurovania sú však oveľa vhodnejšie trojcestné zmiešavacie ventily. Tie umožňujú miešanie dvoch prúdov vody a ich presnú distribúciu v rámci inštalácie.
| Typ ventilu | Hlavná vlastnosť |
|---|---|
| Dvojcestný | Najjednoduchšie implementovateľný, eliminuje prehrievanie podlahy. |
| Trojcestný | Mieša vodu s rôznymi teplotami, umožňuje presnú reguláciu. |
Manuální regulace teplovodního podlahového vytápění | Sami Sobě
Automatizácia a riadenie teploty
Pohon zmiešavacieho ventilu je kľúčovým prvkom v moderných vykurovacích systémoch, zodpovedajúcim za presné riadenie teploty vykurovacej kvapaliny. Hlavná úloha pohonu spočíva v automatickom nastavovaní polohy ventilu na základe signálov z poveternostného regulátora alebo izbového termostatu. Vďaka tomu môže byť teplota vykurovacej kvapaliny dynamicky prispôsobená aktuálnym podmienkam, čo zvyšuje komfort používania a energetickú účinnosť celého systému.
Moderné ovládače používajú digitálne nastavenie teploty a automatické nastavenie prietokov. Regulátory pre podlahové vykurovanie umožňujú riadiť teplotu v každej miestnosti zvlášť, čím sú optimalizované náklady na vykurovanie. Napríklad nová generácia regulačných systémov s inteligentnými funkciami, ako je geofencing alebo funkcia rozpoznávania otvorených okien, umožňuje dosiahnuť energetickú úsporu až 20 %.
Inštalácia a údržba
Zariadenie je upevnené v horizontálnej polohe na stene alebo vo výklenku. Hlavnou požiadavkou je poskytnúť prístup pre prvky obsluhy a riadenia uzlov. Po dokončení inštalačných prác je nutné skontrolovať tesnosť spojov pomocou krimpovania. Každý vykurovací systém vyžaduje pravidelný servis a údržbu. Pokiaľ nie je v priebehu rokov vykonávaná pravidelná údržba, je zásadným spôsobom ovplyvnená správna funkčnosť celého vykurovacieho systému.
