Vjazdová brána nie je len praktickým prvkom, ale aj výraznou súčasťou exteriéru vášho domu. Rozhodli ste sa postaviť si vstupnú bránu svojpomocne? Výborná voľba! Nielenže ušetríte peniaze, ale získate aj veľkú satisfakciu z vlastnoručne odvedenej práce. Samonosná posuvná brána je skvelou voľbou pre tých, ktorí hľadajú bezúdržbové, priestorovo úsporné a moderné riešenie.
Plánovanie a príprava
Stavať vstupnú bránu svojpomocne môže byť náročný, ale uspokojivý projekt. Pri výbere vjazdovej brány je dôležité zvážiť jej typ, materiál, spôsob otvárania a možnosť automatizácie. Samonosné posuvné brány sa pohybujú po nosných vozíkoch, ktoré sú upevnené na betónovom základe vedľa prejazdu. Výhodou je, že nepotrebujú koľajnicu v prejazde, čo uľahčuje údržbu a prejazd je bez prekážok.

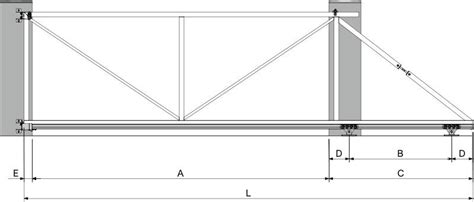

Základným prvkom každej samonosnej posuvnej brány je betónový základ konkrétnych rozmerov. Základ by mal byť v nezamŕzajúcej hĺbke, čo je na Slovensku minimálne 80 cm. Šírka základu je cca 45 cm a dĺžka závisí od prejazdovej šírky; všeobecne platí, že by mal byť minimálne 1/3 z dĺžky prejazdu brány.
Tabuľka orientačných rozmerov presahov brány
| Stavebná šírka | Presahy (trojuholník) | Presahy (vedenie) | Celková dĺžka brány |
|---|---|---|---|
| 3 m | 1,3 m | 0,2 m | 4,5 m |
| 4 m | 1,6 m | 0,2 m | 5,8 m |
| 4,5 m | 1,8 m | 0,2 m | 6,5 m |
| 5 m | 2 m | 0,2 m | 7,2 m |
Postup montáže a osadenie vozíkov

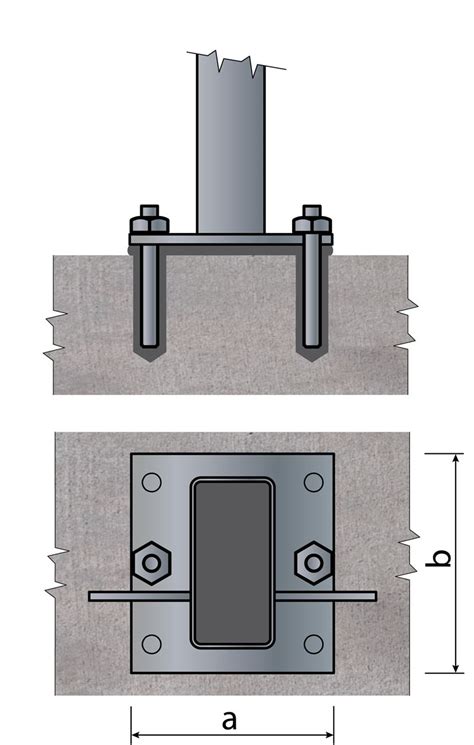

Na pripravený základ si usadíme nosné vozíky tak, že prvý dáme cca 17 cm od kraja múrika a druhý na koniec presahu brány. Najlepšie je nasunúť vozíky do C-profilu, celú bránu primerať k stavebnému otvoru a rozdeliť vozíky na požadovaný rozmer. Po označení stredov drážok na kotviacich platničkách vyvŕtame diery s priemerom min. 16 mm do hĺbky min. 20 cm.
Pripravíme si chemickú kotvu, ktorou vyplníme vyvŕtané diery, priložíme späť kotviacu platničku a vtlačíme závitové tyče o priemere minimálne 14 mm. Po vytvrdnutí chemickej kotvy nasadíme vrchnú časť vozíka na kotviacu platničku a bránu nasunieme do ukotvených vozíkov. Brána musí mať hladký chod, nesmie sa zasekávať o vnútro C-profilu. Ak sa tak deje, povolíme kotviace skrutky platničiek a zrovnáme vozíky do jednej línie.
Horné vedenie a dorazy
Po usadení brány je potrebné namontovať horné vedenie a dorazy. Horné vedenie stabilizuje bránu vo vertikálnej polohe. Na výber máme buď horné vedenie, alebo horné bočné vedenie. Horné vedenie sa používa vtedy, keď samotná výplň nepresahuje cez vrch rámu brány. Horné bočné vedenie sa používa, keď je výplň vyššia ako rám brány; v tomto prípade je potrebné navariť po celej dĺžke rámu tzv. U-profil.
Nastavovanie chodu motoru ASP52
Spodný doraz brány určuje koncovú polohu pri zatvorenej bráne a zároveň odľahčuje bránu v zatvorenej polohe. Môže sa uchytiť držiakom priamo o múrik plotu alebo o stĺpik ukotvený v betónovom základe. Horný doraz brány následne stabilizuje hornú časť brány.
Automatizácia posuvnej brány
Ak ste sa rozhodli automatizovať vašu posuvnú bránu, montáž pohonu je jedným z najdôležitejších krokov. Pohon aj celá jeho nosná časť sú kotvené na betónový základ. Detailne si preštudujte návod na použitie od výrobcu, pretože každý pohon má svoje špecifické inštalačné požiadavky. Stabilná základňa je kľúčom k dlhodobej bezproblémovej prevádzke. Po dokončení mechanickej inštalácie prepojíme pohon na elektrické napájanie prostredníctvom chránených elektrických káblov, pričom sa uistíme, že všetky spoje sú izolované a chránené pred poveternostnými vplyvmi.
