Elektrické rozvádzače tvoria základný rámec spoľahlivého riadenia napájania v rôznych aplikáciách od zariadení na výrobu energie až po výrobné prevádzky. Tieto systémy obsahujú základné komponenty, ktoré chránia obvody, izolujú poruchy a umožňujú údržbu bez prerušenia dodávky energie. Pochopenie základov elektrických rozvádzačov je kľúčové pre zaistenie bezpečnosti a efektívnosti.
Pochopenie základov elektrických rozvádzačov
Elektrické rozvádzače zahŕňa integrované zostavy zariadení, ktoré riadia, chránia a izolujú elektrické obvody v rámci distribučných systémov. Každý prvok vo vnútri elektrické rozvádzače vykonáva odlišné, ale vzájomne prepojené úlohy pri riadení a ochrane toku elektrickej energie.
Kľúčové komponenty a prevádzkové princípy:
- Istič: Automatické elektrické spínače určené na ochranu obvodov pred preťažením alebo skratom. Pri zistení abnormálneho toku prúdu sa istič okamžite vypne, aby sa predišlo poškodeniu zariadenia a zaistila sa bezpečnosť.
- Prípojnice: Vodivé tyče, zvyčajne vyrobené z medi alebo hliníka, ktoré vedú a rozvádzajú elektrický prúd medzi obvodmi. Tieto komponenty fungujú ako primárne tepny elektrického rozvodu v rámci rozvádzače zhromaždenie.
- Ochranné relé: Inteligentné zariadenia, ktoré nepretržite monitorujú elektrickú sieť a hľadajú poruchové stavy.

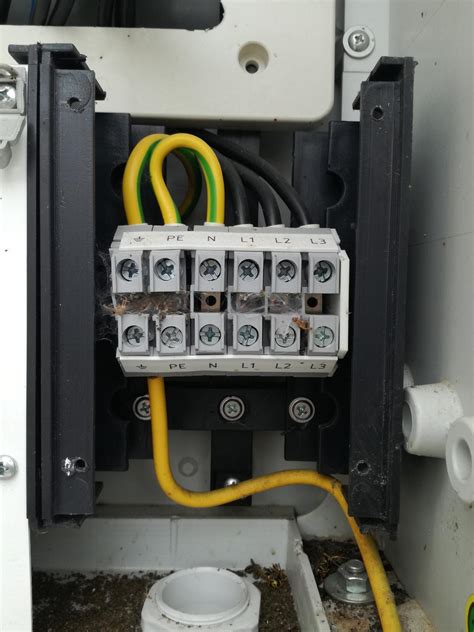

Základná ochrana pre zabránenie priameho dotyku s nebezpečnými živými časťami zahŕňa základnú izoláciu živých častí. Ochrana pri poruche zabezpečuje, že neľivé vodivé časti v rozvádzači musia mať trvalý potenciál zeme prostredníctvom pripojenia ochranného vodiča.
Aplikácie rozvádzačov nízkeho a stredného napätia
Systémy rozvádzačov sa primárne kategorizujú podľa ich prevádzkových úrovní napätia:
| Typ rozvádzača | Rozsah napätia | Primárne aplikácie |
|---|---|---|
| Nízkonapäťový (NN) spínací prístroj | ≤ 1 kV | Komerčné budovy, zariadenia ľahkého priemyslu, dátové centrá |
| Vysokonapäťový (MV) spínací prístroj | 1 - 36 kV | Elektrárne, elektrické rozvodne, ťažké priemyselné prevádzky |
Nízkonapäťové rozvádzače riadi konečnú distribúciu a ochranu v systémoch koncových používateľov, pričom rozvádzač vysokého napätia riadi tok energie vyššieho napätia na úrovni prenosu a rozvodní.
BOZP a legislatívne požiadavky
V súvislosti s elektrickými rozvádzačmi a ich prevádzkou je nevyhnutné dodržiavať platnú legislatívu a normy BOZP. Zamestnávateľ je v prvom rade povinný zabezpečiť bezpečné pracovné prostredie a kontrolovať stav bezpečnosti technických zariadení.
Povinnosti zamestnávateľa:
- Kontrolovať stav BOZP vrátane stavu bezpečnosti technických zariadení.
- Viesť a uchovávať predpísanú dokumentáciu, záznamy a evidenciu súvisiacu s bezpečnosťou a ochranou zdravia pri práci.
- Na tento účel v intervaloch určených osobitnými predpismi zabezpečovať okrem iného úradné skúšky, odborné prehliadky a odborné skúšky vyhradených technických zariadení.
Osobitným predpisom v danom prípade je vyhl. č. 508/2009 Z. z., ktorá upresňuje požiadavky na predpísané prehliadky a skúšky, ich evidenciu a lehoty opakovaných úradných skúšok, odborných prehliadok a odborných skúšok technických zariadení počas prevádzky.
Revízie v súkromných bytoch a spoločných priestoroch
V prípade bytových domov platí, že správca alebo SVB je povinné zabezpečiť revízie elektrických rozvodov v spoločných častiach domu (chodby, pivnice, výťahy, hlavné domové skrine) v lehotách podľa typu objektu (zvyčajne každých 5 rokov).
Ako fyzická osoba - nepodnikateľ - nemáte zákonnú povinnosť vykonávať pravidelné revízie v byte (pokiaľ ho neprenajímate na podnikanie). Odporúčaná lehota pre byty a domy podľa normy STN 33 2000-6 je aspoň 1 x 10 rokov.
Hoci vám nehrozí pokuta od Inšpektorátu práce, v prípade požiaru od vašej elektrickej inštalácie ste plne zodpovedný za škodu spôsobenú susedom a na spoločnom majetku. Poisťovňa od vás bude vyžadovať doklad o stave inštalácie. Ak ho nemáte, škodu pravdepodobne zaplatíte z vlastného vrecka.
Pri prenájme bytu sa na vás už pozerá ako na prevádzkovateľa a tam je revízia nevyhnutnosťou pre vašu právnu ochranu.
Revízie v kanceláriách a prevádzkach
V firmách je potrebné zabezpečiť revízie elektrických spotrebičov a predlžovacích prívodov. Táto povinnosť vyplýva zo zákona č. 124/2006 Z.z., §9 Kontrolná činnosť.
Lehoty pre revízie:
- Notebooky a nabíjačky: Revidujú sa spravidla každých 24 mesiacov alebo 12 mesiacov (ak sú používané napr. vo výrobnej hale pri priemyselnej/remeselnej činnosti a pod.).
- Vlastné spotrebiče zamestnancov: Zamestnávateľ zodpovedá za bezpečnosť na pracovisku. Ak si zamestnanec prinesie starú rýchlovarnú kanvicu z domu a tá spôsobí skrat, zodpovednosť nesie firma. Odporúča sa buď striktne zakázať súkromné spotrebiče, alebo ich zahrnúť do pravidelného plánu revízií.
- Predlžovačky: Sú najčastejším zdrojom požiarov a úrazov elektrickým prúdom. Musia sa kontrolovať v intervaloch:
- Vystavené mechanickému namáhaniu: 1 x 6 mesiacov (priemysel), 1 x 12 mesiacov (administratíva)
- Predlžovacie prívody bez mechanického namáhania: 1 x 6 mesiacov (napr. používané vo vonkajšom prostredí), 1 x 12 mesiacov (napr. v administratíve).
Zodpovednosť majiteľa a nájomcu
V prípade prenajímaných priestorov platí, že za bezpečnú prevádzku technického zariadenia zodpovedá jeho vlastník, pokiaľ sa zmluvne nedohodol inak.
Štandardne revíziu pevnej elektroinštalácie (el. rozvody v stenách, zásuvky) zabezpečuje majiteľ. Nájomca je však zodpovedný za spotrebiče, ktoré si do priestoru prinesie.
V komerčných nájmoch sa často povinnosť vykonávať revízie prenáša na nájomcu. Ak to v zmluve nie je uvedené, zodpovednosť zostáva na majiteľovi.
V bežných administratívnych priestoroch (murované objekty) je lehota na revíziu elektroinštalácie 5 rokov. V prípade požiaru a chýbajúcej platnej revíznej správy poisťovňa s vysokou pravdepodobnosťou kráti alebo úplne zamietne poistné plnenie.
Kto môže vykonávať revízie a kontroly?
Revízie a kontroly elektrického ručného náradia a elektrických spotrebičov, ktoré sa nepovažujú za odborné prehliadky a odborné skúšky podľa vyhlášky č. 508/2009 Z.z., nemusia byť vykonávané revíznym technikom s odbornou spôsobilosťou podľa § 24 vyhlášky č. 508/2009 Z.z.
V zmysle vyhl. 508/2009 Z.z., § 9 ods. 1 písm. d) a e) tieto revízie môže vykonávať prevádzkovateľom určená osoba s odbornou spôsobilosťou podľa §22 až 24 alebo prevádzkovateľom určená poučená osoba pod dohľadom osoby s odbornou spôsobilosťou podľa §20 až 24.
Pri kontrole elektrického rozvádzača, či sú vnútri všetky ochranné kryty, musí byť prítomná osoba s príslušnou odbornosťou (§21-§24 v zmysle vyhlášky 508/2009). Ak spoločnosť nemá takého zamestnanca, musí si zabezpečiť súčinnosť od odborne spôsobilej osoby.
Zapojenie rozvádzača
Pokročilé systémy a budúcnosť rozvádzačov

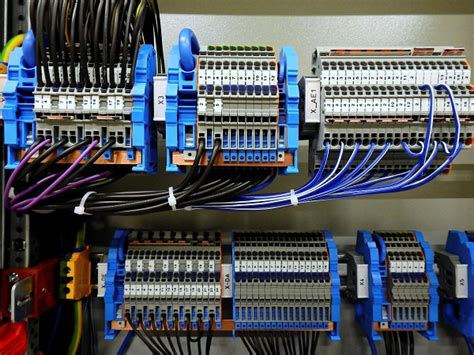

Vývoj elektrické rozvádzače kladie dôraz na modularitu, digitálnu integráciu a vylepšenú bezpečnostnú inteligenciu. Moderné systémy zahŕňajú senzory IoT na monitorovanie teploty a vlhkosti v reálnom čase, inteligentné relé umožňujúce sľubné stratégie prediktívnej údržby, modulárne ističe do zásuvky uľahčujúce rýchlu rekonfiguráciu systému a systémy na detekciu oblúkového výboja výrazne zvyšujúce bezpečnosť personálu.
Tieto technologické pokroky minimalizujú prevádzkové prestoje, zjednodušujú postupy údržby a zlepšujú celkovú energetickú účinnosť v celom elektrickom distribučnom systéme.
