Plánujete inštaláciu krbovej vložky a uvažujete nad vlastnou výstavbou obstavby? Tento podrobný návod vás prevedie celým procesom, od počiatočného plánovania až po prvé bezpečné zakúrenie. Je dôležité dodržiavať technické požiadavky a bezpečnostné normy, aby bol váš krb nielen estetický, ale aj funkčný a bezpečný.
Predbežné plánovanie a technické požiadavky
Pred samotnou montážou je nevyhnutné splniť určité technické požiadavky. Najprv musí byť k dispozícii vyhovujúci komín s dostatočným priemerom a účinnou výškou. Príliš malý priemer komína má negatívny vplyv na ťah a horenie kachlí, alebo vložky. Umiestnenie krbovej vložky by samozrejme malo byť v blízkosti komína, podľa možností čo najbližšie, aby sa zabránilo dlhým vodorovným dopojeniam dymovodu. Dymovod by mal byť čo najkratší, s čo najmenším počtom kolien, a všeobecne platí, že by malo byť čo najmenej vodorovných častí dymovodu.
Ďalšou dôležitou požiadavkou je podlahová krytina okolo krbových kachlí, ktorá musí byť z nehorľavého materiálu. Ak je podlaha horľavá, je nutné na ňu položiť sklo alebo plech, ktoré ochránia podlahu pred poškodením. Pri montáži kachlí alebo vložky sa musí dodržiavať minimálna vzdialenosť od horľavých materiálov. Túto vzdialenosť určuje výrobca kachlí v závislosti od výkonu a tvaru kachlí. Pokiaľ to nestanovuje výrobca v návode na montáž, riadime sa vyhláškou č. 401/2007. Je obzvlášť dôležité dodržiavať minimálnu vzdialenosť od horľavých materiálov vo všetkých smeroch.
Výber a príprava materiálov pre obstavbu
Pre tento návod na stavbu krbu svojpomocne bola použitá krbová vložka od českého výrobcu Romotop (napr. HEAT L 2G S 60.44.33.23 alebo Heat 4G 59.50.04). Na obstavbu krbovej vložky boli použité kalciumsilikátové dosky Skamotec. Tento typ obstavby je vhodný predovšetkým v prípade, keď sa jedná o tzv. „priznaný komín“ alebo keď je obstavba ukončená ešte pod skutočným stropom, na vykurovanie jednej miestnosti.
Potrebné materiály a nástroje:
- Kalciumsilikátové dosky Skamotec
- Penetráciu SILAPEN
- Lepidlo Silaterm 6 kg
- Kachliarsku maltu White 600
- Kachliarsku omietku Silaterm Model (pre omietaný povrch)
- Perlinka (sklotextilná sieťka)
- Samorezné vruty
- Montážne rámčeky pre výdychové mriežky
- Klasický valček na penetráciu
- Píla (napr. priamočiara píla, brúska s rezacím kotúčom)
- Maliarska šnúra alebo ceruzka a vodováha
- Hladidlo
- Špachtľa
Krok za krokom: Montáž krbovej vložky a obstavby
1. Príprava podkladu a základnej konštrukcie
Skôr ako začnete jednotlivé dosky lepiť a rezať, odporúčame ich napenetrovať penetráciou SILAPEN. Na penetráciu je možné použiť klasický valček.

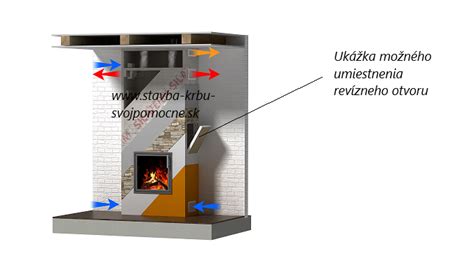

Na zadnú stenu si nakreslite vodiace čiary, podľa ktorých budete stavať konštrukciu budúceho krbu. V našom prípade môže byť hĺbka krbu 65 cm, čo je miera, ktorá zodpovedá požiadavku výrobcu krbovej vložky na jej dostatočné odvetranie, prípadne šírka 100 cm a výška 200 cm pre optimalizáciu odrezkov dosiek.
Z jedného kusu dosky Skamotec narežte pásy so šírkou 10 cm. Všetky diely napenetrujte penetráciou Silapen. Narezané pásy nalepte na zadnú stenu pomocou lepidla Silaterm 6 kg. Narežte dosky na potrebnú šírku a prilepte ich na pripevnené pásky tak, aby dole vznikla 5 cm medzera, ktorá bude slúžiť na prívod vzduchu.
Norma uvádza, že ak je komín súčasťou obstavby, je potrebné ho tiež izolovať. V mieste výstupu komína rozdeľte dosku na dva kusy a vyrežte z každej strany elipsu zodpovedajúcu vyústenie komína. V mieste prestupu dymovodu do komína vyrežte do dosky otvor pomocou priamočiarej pílky. V prípade, že sa vám nepodarí otvor urobiť presne, je možné ho kedykoľvek neskôr vyplniť.
2. Osadenie krbovej vložky a pripojenie na komín
Ak sa rozhodnete pre inštaláciu inej krbovej vložky, než je použitá v tomto návode, je potrebné dodržať minimálne vzdialenosti vložky od izolácie, ktoré uvádza výrobca v návode na obsluhu. Ak to v návode uvedené nie je, volí sa minimálna vzdialenosť vložky od izolácie (vzadu i po stranách) cca 10 mm na 1 kW výkonu vložky, nikdy však nie menej ako 70 mm.

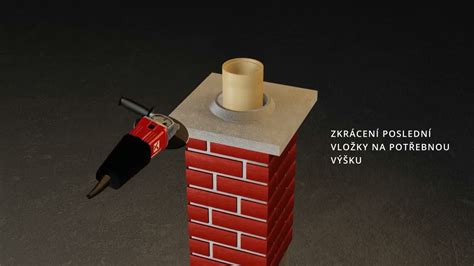

Akonáhle usadíte krbovú vložku do potrebnej polohy, napojte ju pomocou dymovodov na komín. Dopojenie na komín by malo byť čo najkratšie. Pokiaľ je to možné použijeme rúru alebo koleno s komínovou klapkou a čistiacim otvorom. V závislosti od typu kachlí je možné dopojenie zo zadnej, bočnej alebo hornej časti kachlí. Ak je vyústenie komína mimo osu vyústenie z kozubovej vložky, použite na dopojenie dve nastaviteľné kolená. Na oboch kolenách potom nastavte taký uhol, aby bolo možné obe kolená prepojiť rovnou rúrou. Tú na presný rozmer skráťte pomocou brúsky s rezacím kotúčom. Pokiaľ je to technicky možné použijeme komínovú rúru alebo koleno s integrovanou komínovou klapkou a čistiacim otvorom. Dymovod sa tak bude dať ľahko vyčistiť bez prácnej manipulácie s kachlami.
Jak na stavbu krbu svépomocí ?
Po pripojení vložky na komín kontaktujte odbornú kominársku firmu a nechajte si vystaviť revíziu pripojenia pece na komín. Následne sa vo vložke vykoná skúšobné zakúrenie, počas ktorého sa overí tesnosť spalinových ciest i samotnej vložky. Dôjde tiež k vypáleniu farieb a tmelov na dymovodoch a na samotnej vložke.
3. Dokončenie bočných a horných častí obstavby
Skôr, než nalepíte boky obstavby, je potrebné do dosky vyrezať otvor pre budúce zabudovanie výdychovej mriežky na ľavej strane obstavby. Pokiaľ vám umiestnenie výdychovej mriežky z ľavej strany obostavby nevyhovuje, je možné jej umiestnenie aj na pravej strane.
Pomocou lepidla Silaterm 6 kg nalepte spodné diely obstavby. Pre pevnejší spoj a možnosť rýchlejšieho postupu odporúčame dosky okrem lepenia zabezpečiť aj pomocou samorezných vrutov. Podobným postupom vyrežeme tiež dosky, ktoré budú umiestnené okolo krbovej vložky. Tieto diely narežte tak, aby bola ponechaná medzera medzi krbovou vložkou a obstavbou cca 1 cm. Táto medzera bude slúžiť ako tzv. dilatačná škára. Tá zaistí, aby krbová vložka nemohla vplyvom rozpínania po jej zahriatí obstavbu poškodiť.
Rovnakým spôsobom pokračujte aj pri ostatných doskách obstavby. Dbajte pritom zvýšenú opatrnosť čo sa týka presnosti konštrukcie. Skôr než hornú dosku nalepíte, urobte do nej otvor pre budúce výdychovú mriežku. Hornú dosku obstavby prilepte tak, aby ste úplne nezakrývali výdych teplého vzduchu z priestoru medzi izoláciou a zadnou stenou. Týmto by mohla byť konštrukcia krbu ukončená.
4. Inštalácia výdychových mriežok
Súčasťou všetkých nami ponúkaných výdychových mriežok je vždy tzv. montážny rámček. Samotná mriežka je potom do tohto rámčeka iba mechanicky zasunutá. Zložte teda z výdychových mriežok montážne rámčeky a zabudujte ich do obstavby. Do vyrezaného otvoru v doske naneste spojovaciu maltu a do nej potom zasuňte rámček.
5. Finálna povrchová úprava
Či už plánujete konečnú povrchovú úpravu pomocou omietky, či obkladu, je predtým nutné na dosky naniesť tzv. nosnú vrstvu kachliarskej malty so sieťkou. Vystrihnite si teda z perlinky pláty na boky a čelo obstavby. Namiešajte si dostatočné množstvo kachliarskej malty White 600 a pomocou hladidla ju naneste na povrch obstavby. V rohoch obstavby možno použiť armovacie rohy. Rovnakým spôsobom naneste kachliarskou maltu s perlinkou na všetky steny krbu.

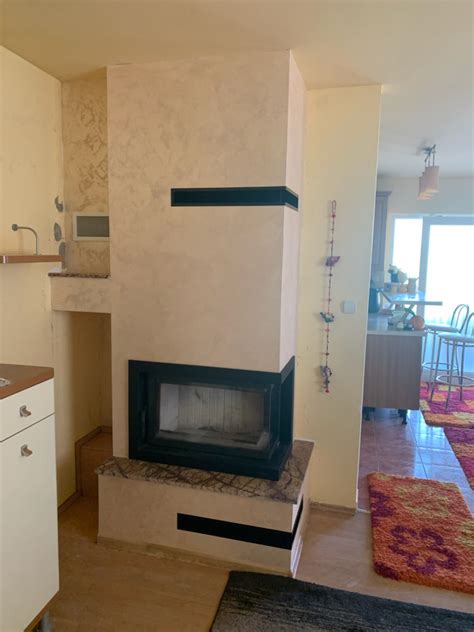

V tejto fáze je možné na krb buď naniesť fasádnu omietku, alebo krb obložiť kameňom, dlažbou apod. V prípade, že by ste chceli krb omietnuť, namiešajte si dostatočné množstvo kachliarskej omietky Silaterm Model a pomocou hladidla naneste na obstavbu. Po čiastočnom zaschnutí omietku vyhlaďte.
Prvé zakúrenie a bezpečná prevádzka
Po ukončení montáže a uprataní miestnosti nás čaká najpríjemnejšia fáza montáže krbových kachlí a to je prvé zakúrenie. Ešte pred prvým spustením do prevádzky spolu s majiteľom skontrolujeme kachle, napojenie dymovodu, prívod vzduchu a oboznámime majiteľa s pravidlami bezpečného používania krbových kachlí, vysvetlíme všetky ovládacie prvky, naložíme do spaľovacej komory povolenú dávku dreva a zapálime oheň. Počas horenia vám vysvetlíme ako krbové kachle bezpečne prevádzkovať, aká je údržba a ako často ju treba vykonávať. Tiež vám dáme niekoľko cenných rád ohľadom vhodného paliva a jeho skladovania. Na záver odovzdáme návod na obsluhu, certifikáty a záručný list. Všetko sa končí podpísaním preberacieho protokolu.
