Komplexný návod na správne zameranie a osadenie exteriérovej špalety pre okná a dvere

Aby vám nové okná dobre slúžili, je potrebné ich nielen dobre namontovať, ale predtým ich správne zamerať. Inými slovami, aby okno dobre pasovalo a nebolo potrebné zapeňovať veľké medzery alebo naopak sekať do ostenia, teda zväčšovať otvor. Správne zameranie je kľúčové, pretože od neho závisí funkčnosť, estetika a energetická účinnosť celej výplne otvoru. Nasledujúci text nie je záväzným návodom, ale poskytuje všeobecné odporúčania, keďže postupy sa môžu líšiť v závislosti od typu otvorovej výplne, typu a stavu telesa stavby a rady ďalších faktorov. Zameranie vykonané iným spôsobom, než je uvedené v tomto návode, nemusí byť chybné a odlišnosti nemôžu byť predmetom reklamácie.

Normy a požiadavky na osadenie okien

Požiadavky na osadenie okna v stavebnom otvore upravujú STN 73 3134: 2014 (Stavebné práce. Styk okenných konštrukcií a obvodového plášťa budovy. Požiadavky, zhotovovanie a skúšanie) a STN 73 3133: 2012 (Styk okenných konštrukcií a obvodového plášťa budovy. Tesniace systémy pripojovacích škár). Upevnenie výrobkov musí byť navrhnuté a prevedené tak, aby sily na ne pôsobiace a jeho vlastná váha boli prevedené do stavebnej konštrukcie. Naopak sily zo stavebnej konštrukcie nesmú byť prenesené na výrobok. Umiestnenie kotviacích prvkov musí byť navrhnuté a prevedené tak, aby bolo zabezpečené prenesenie síl od namáhania výrobku do konštrukcie stavby a súčasne umožnené dilatačné pohyby výrobku.

Príprava stavebného otvoru

Pred montážou nového okna sa stavebný otvor dôkladne očistí od pôvodnej montážnej peny, pôvodných kotiev a iných nežiaducich predmetov. Skontroluje sa, či na ostení nie sú nerovnosti a či je podklad dostatočne pevný, súdržný a čistý. Pri požiadavke prevedenia montáže (technicko normalizačnej informácie) ošetrenie pripojovacej špáry, je nutné stavebný otvor mať vyhladený najlepšie lepidlom. Povrch musí byť vyzretý. Za prípravu povrchu a jeho spôsob riešenia zodpovedá zhotoviteľ hrubej stavby, ako i za penetráciu povrchu.

Zameranie okien a dverí - Kľúč k úspešnej montáži

Pred meraním si pripravte papier, ceruzku a klasický zvinovací alebo laserový meter. Aby bolo meranie čo najpresnejšie, odporúčame výšku i šírku okna merať na troch miestach. Pri zameraní sa stanovujú všetky rozmery podľa menovitých rozmerov stavebného otvoru. Stanovenie výrobných rozmerov okien je závislé na konkrétnom type výrobku. Výrobný rozmer sa zaokruhľuje na celé cm nahor či dolu, v závislosti na rovnosti stavebného otvoru a jeho dĺžke.

Zameranie okien a dverí pri novostavbe

V prípade zamerania okien na novostavbe tiež odporúčame merať na troch miestach, ale bude vás zaujímať najmenšia nameraná hodnota.

1. Určenie šírky okien v novostavbe

Vymurovaný stavebný otvor zmerajte na troch miestach a z najmenšej nameranej hodnoty odpočítajte 30 mm. Menovitá šírka okna sa stanovuje zameraním stavebného otvoru a odpočtom 15 mm z každej strany okna.

• Príklad: Namerali ste tri hodnoty: 1 500 mm, 1 502 mm a 1 503 mm. Vyberiete najmenšie číslo 1 500, z neho odpočítate 30 mm a objednáte okno so šírkou 1 470 mm.

2. Určenie výšky okien v novostavbe

Pri zisťovaní výšky je postup rovnaký, opäť tri merania, vyberiete najnižšie číslo, z ktorého odpočítate cca 50 mm - 20 mm je na medzeru na vyplnenie penou a 30 mm je výška podkladového profilu, ku ktorému sa doráža vnútorný parapet. V prípade novostavby z nameranej výšky otvoru uberieme 50 mm z dôvodu, že na spodnej časti okna je namontovaný podparapetný profil (tiež nazývaný transportný či kotviaci profil). Upozorňujeme, že súčasťou všetkých nami dodávaných výrobkov je 5-komorový podkladový profil a že výška okien v našom e-shope je vždy uvedená bez tohto profilu.

• Príklad: Namerali ste tri hodnoty: 1 500 mm, 1 502 mm a 1 504 mm. Vyberiete hodnotu 1 500, z nej odpočítate 50 mm a objednáte okno s výškou 1 450 mm.

3. Zameranie vchodových a terasových dverí v novostavbe

Pri zameraní vchodových či terasových dverí postupujeme obdobne - zo šírky otvoru odpočítame 30 mm a 20 mm z výšky. Pri dverách nie je podparapetný profil. Menovitá výška okna vychádza z vágrisu. Vo spodnej časti môže okno zasahovať pod úroveň čistej podlahy, maximálne však 30 mm. Ak vo fáze montáže býva hotová iba hrubá podlaha, je nutné vybetónovať pod tieto prvky betónový pás do výšky 1 cm pod spodný rám balkónových dverí, čo zaistí zhotoviteľ stavby. Pokiaľ tak nebude urobené, prvky sa osadia provizórne.

4. Zameranie HS portálov a posuvných dverí v novostavbe

Stanovenie rozmerov a stavebnej pripravenosti je rovnaká ako u vchodových dverí bez možnosti vystužovacieho profilu. HS portály majú prah, ktorý má výšku 67 mm. Horná hrana prahu lícuje s čistou podlahou, teda stavebný otvor musí byť podbetonovaný 80 mm pod čistú podlahu. Posuvné dvere - HS portál má odlišnú stavebnú hĺbku oproti bežným oknám.

Je potrebné, aby zhotoviteľ zaistil vágrisy u všetkých stavebných otvorov. Kde preklady nebývajú v rovnakej výške, je potrebné nájsť najnižší preklad zmeria sa rozmer od vágrisu po preklad, odpočíta 15 mm a táto miera sa bude pripočítavať u všetkých prvkov.

Zameranie okien a dverí pri rekonštrukcii

Určenie rozmerov okenných prvkov pri rekonštrukciách sa vykonáva na vonkajšom aj vnútornom ostení. Pred meraním si pripravte papier, ceruzku a klasický zvinovací alebo laserový meter. Ak je to možné, merajte okno z vonkajšej strany, pretože ľahšie určíte, koľko je okno založené do ostenia, teda za hranu okenného otvoru. Aby bolo meranie čo najpresnejšie, odporúčame výšku i šírku okna merať na troch miestach, pričom použijete tú najväčšiu nameranú hodnotu.

1. Určenie šírky pri rekonštrukcii

V prípade zamerania šírky okna teda merajte v dolnej, prostrednej a hornej časti, a to vždy od ostenia k osteniu. K najväčšiemu meranému číslu potom pripočítajte 5 až 15* mm z každej strany. Táto hodnota sa pripočítava kvôli založeniu okna do ostenia a ovplyvňuje ju hrúbka vonkajšej omietky. Aby ste došli k čo najpresnejšej hodnote, ktorú máte k meranému číslu pripísať, pozrite sa k bočnému okraju spodnej parapety, kde býva fasáda trochu odkrytá, alebo pomocou špachtle alebo skrutkovača malý kúsok fasády odkryte.

• Príklad: Namerali ste tri hodnoty: 1 505 mm, 1 505 mm a 1 500 mm. Vyberiete najväčšie číslo - 1 505 mm, a pretože ste zistili, že staré okno bolo zasadené 10 mm, pripočítate teda 20 mm. Celková šírka okna tak bude 1 525 mm.

2. Určenie výšky pri rekonštrukcii

Pri meraní výšky budete postupovať obdobne. Opäť odporúčame merať v troch miestach a vždy od vonkajšieho parapetu po horné ostenie. K najväčšej nameranej hodnote pripočítate 5* mm určených na založenie okna do vrchného ostenia. Pozor z vypočítanej výšky, je nutné odpočítať 30 mm**, výšku tzv. podkladového profilu.

• Príklad: Namerali ste tri hodnoty: 1 000 mm, 1 005 mm a 1 000 mm. Vyberiete najväčšie číslo - 1 005 mm, ku ktorému pripočítate 5 mm a odčítate 30 mm. Výsledná výška okna tak bude 980 mm.

* Pamätajte! Pre stanovenie správneho rozmeru je potrebné mať na pamäti, že rám okna musí byť pri pohľade z vonkajšej strany schovaný za špaletou a zároveň sa rám z vnútornej strany musí zmestiť do otvoru, aby nebolo nutné otvor dodatočne dosekať. Z vnútornej strany musí tiež vzniknúť priestor medzi rámom okna a ostením pre aplikáciu montážnej peny (medzera 5 - 20 mm na každú stranu). V každom prípade, aby ste zmerali vždy vzdialenosť špaliet z vnútornej aj vonkajšej strany.

** Podkladový profil alebo tiež parapetný doraz je profil, ktorý je umiestnený na spodnej strane rámu okna. Najčastejšie meria na výšku 30 mm. K tomuto profilu sa doráža vnútorná parapeta a slúži tiež pre jednoduchú montáž parapety vonkajšej. Pri zadaní okien do výroby je nutné uviesť, že výšku okna uvádzate bez 30 mm podkladového profilu a to z dôvodu, aby bolo jasne dané, či Vami predkladaná výška okna je vrátane podkladového profilu alebo či je jeho výška už odpočítaná.

Zameranie po „kasňových oknách“ alebo „šróbovaných oknách“

Ak zameriavame otvor po „kasňových oknách“ tak zameriame šírku medzi špaletami zvnútra aj zvonku. Ak dbáme, aby naše nové okná vyzerali harmonicky, postupujeme ako pri šróbovaných oknách. Pri tomto postupe zachováme vonkajšie špalety a okenný rám bude viditeľný takmer celý. Pri stavbe so „šróbovanými oknami“ sa meranie uskutočňuje z vonkajšej strany. Obvykle je rozmer zameraný medzi vnútornými špaletami väčší, ako rozmer medzi vonkajšími špaletami. Zmeriame šírku medzi vonkajšími špaletami a od vrchnej vonkajšej špalety po parapet na výšku. Pridáme na šírku + 40 mm a na výšku uberáme 30 mm. Teda ak sme napr. zamerali 1200 x 1200 mm, bude výrobný rozmer okna 1240 x 1170 mm. Keďže pravidlo merania z vonkajšej strany neplatí celkom paušálne, je potrebné ešte overiť z vnútornej strany či takéto veľké okno vmestíme do otvoru.

Ak uprednostníme pred vzhľadom ušetrenie si práce na vnútorných špaletách a budeme chcieť namontovať okná čo najväčšie, zameriame nové okno podľa rozmeru medzi špaletami zvnútra, od ktorého odrátame 30 mm zo šírky a 50 mm z výšky okna. Nezabudnime však, že viditeľná časť rámu okna, ktorú môžeme zapustiť, je maximálne cca 60 mm. Niektoré (tzv. „maxi kasne“) môžu mať hrúbku ešte väčšiu. V prípade neskontrolovania rozmeru aj medzi vonkajšími špaletami by sme riskovali, že utopíme nielen rám, ale aj časť okenného krídla. Ak by sme aj zapustili okno extrémne a to až 60 mm z každej strany, bude takéto okno vyložene neestetické - doporučujeme pripočítať max. Omietka na začistenie ostenia napr. zo šírky 20 až 60 mm na pripojovaciu škáru.

Zameranie parapiet

Spoločne s oknami sa merajú aj veľkosti parapiet. Najprv sa pozrite napríklad na vonkajšiu parapetu.

Vonkajšia parapeta

Šírku odporúčame merať na konci ostenia, to znamená ten najširší rozmer. Špalety sa väčšinou otvárajú a parapeta by mohla byť krátka. Hĺbka* sa potom meria od miesta osadenia okna a pripočíta sa presah cez stenu. Ten spravidla býva 40 až 50 mm.

Vnútorná parapeta

Aj u vnútornej parapety je najlepšie šírku merať až na konci ostenia. Špalety sa väčšinou otvárajú + 40 mm, ak bude parapeta vsadená do špaliet. Hĺbku* vnútornej parapety zistíte tak, že meter dáte 50 mm od miesta osadenia vonkajšej parapety, a meriate po celú hrúbku steny, pričom pripočítate presah cez stenu, čo zvyčajne býva 50 až 70 mm.

* Pamätajte! Vnútorné i vonkajšie parapety sa zasúvajú čiastočne pod rám okna (doráža sa k podkladovému profilu), preto s tým počítajte pri určovaní hĺbky - presahu.

Komponenty a techniky osadenia

Tesniace a izolačné systémy

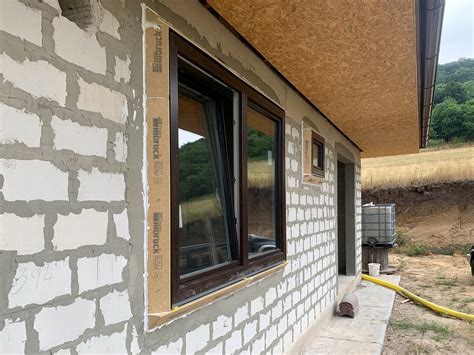

POZOR! Na vnútornú stranu rámu je potrebné nalepiť vhodnú parotesnú pásku. Na exteriérovú stranu rámu je potrebné nalepiť paropriepustnú pásku, ktorá, naopak, prípadnú vlhkosť z pripojovacej škáry dokáže odvetrať. V prípade rekonštrukcie niekedy nie je možné tieto pásky z konštrukčného hľadiska osadiť (zalomené ostenie, kde sa okno doráža do pôvodnej vonkajšej špalety), preto existujú rôzne techniky na zabezpečenie správnej funkčnosti exteriérového uzáveru pripojovacej škáry. Ak by nebolo k čomu prilepiť komprimačné pásky, tak sa neprilepí ani k rámu okna. Ak v prípade že nebude možné pásky nalepiť v dobe stanovenej na montáž okien z dôvodu nepripravenosti podkladu či nedodržanie technologických podmienok podľa technického listu, lepenia pások prevedieme iba na rám okna. Dodatočné nalepenie je možné iba ako práce naviac. Za prípravu povrchu a jeho spôsob riešenia zodpovedá zhotoviteľ hrubej stavby, ako i za penetráciu povrchu včetne komprimačnej pásky.

PUR pena slúži ako izolačný materiál pripojovacej špáry. Pena sa nanáša ručnou pištoľou, po vytvrdnutí sa môže orezať. Nesmie sa zatlačovať, bola by narušená vnútorná väzba, ktorá by narušovala vlastnosti peny. V súčasnosti máme k dispozícii peny, ktoré sú schopné vytvrdnúť do minimálnej teploty -10°C teploty vzduchu i podkladu. Horná hranica je teplota 35°C.

Na trhu existujú aj iné materiály, ktoré nahradzujú izolačné PUR peny a zároveň majú možnosť nahradiť klasické ošetrenie pripojovacími špárami parotesnými a paropriepustnými páskami. Nejedná sa o štandardnú montáž, jej nacenenie je individuálne v závislosti na typu komprimačnej pásky. V tomto prípade firma FAMA využívá pásky TP652 Illmod Trio+ 8-33/66mm.

Kotvenie a vystužovacie profily

Umiestnenie kotviacích prvkov musí byť navrhnuté a prevedené tak, aby bolo zabezpečené prenesenie síl od namáhania výrobku do konštrukcie stavby a súčastne umožnené dilatačné pohyby výrobku. Kotvy sa potom pripevňujú k týmto vystužovacím profilom, ako aj parotesné a paropriepustné pásky.

U prvkov s nízkym prahom je možné vkladať vystužovacie profily ktoré sa pripevňujú k prahu zospodu. U vchodových dverí typ EURO a balkónových dverí IV 68 majú výšku 20 mm u všetkých ostatných balkónových dverí a vchodových dverí v drevohliníkovom prevedení používame prahy Weser, na ne sa naklápajú vyztužovacie profily s označením P 47-50 K, majú výšku 50 mm a môžu sa na seba naklapávať, vo viacerich kusoch. Pokiaľ zhotoviteľ stavby požaduje tieto vystužovacie profily, je nutné ich objednať najneskôr pred odjazdom zhotoviteľa na montáž. Nie sú súčasťou ceny dodávky. Cena 12 €/bm.

Rovnako ako u vchodových dverí je možné použiť ďalší vystužovací profil pod prah s označením Verbreiterungsprofil HVA. Firma G-U ich dodáva v troch výškach 30, 45 a 100 mm, podľa výrobcu sa nedoporučuje tieto profily nacvakávať na seba vo väčších počtoch než 1 kus. V prípade záujmu o tieto prvky je nutné znížiť stavebný otvor o výšku týchto profilov, pre vylepšenie vlastností prestupu tepla je možné medzi tieto profily vložiť ešte dodatočnú tepelnú izoláciu. Kotvy sa umiestňujú k týmto profilom rovnako ako parotesné a paropriepustné pásky. Pokiaľ zhotoviteľ stavby požaduje tieto vystužovacie profily, je nutné ich objednať najneskôr pred odjazdom zhotoviteľa na montáž. Nie je súčasťou ceny dodávky. Cena 12 €/bm 1ks.

Špecifické prípady osadenia

Usadzovanie do izolácie je obdobné s tým rozdielom, že sa nemusí odčítavať 15 mm, v závislosti na rovnosti a kolmosti stavebného otvoru. Jedná sa o stavebný stolársky prvok, ktorý je umiestnený vo voľnej ploche stavebnej konštrukcie, umiestnenie je dané projektom. Pod prahom nesmie byť pena, musí byť podbetónované, tieto práce nie sú súčasťou predmetu diela, investor si ich zaišťuje sám bezprostredne po montáži posuvných dverí, za vady diela spôsobené nepodbetónovaním alebo zlým podbetónovaním zodpovedá objednávateľ.

Možností prerušenia tepelného mostu je napr. použitie Compacfoam, ktorý nie je našou štandardnou dodávkou. Okno vhodné na rekonštrukcie: Okno s plastovým 6-komorovým okenným profilom s predsadeným alebo rovným krídlom. Úzky profil s najmenšou exteriérovou hranou, štíhla pohľadová výška len 112 mm a možnosť zasklenia do hrúbky až 70 mm. Kovanie s tromi bezpečnostnými bodmi, súčiniteľ prechodu tepla okna Uw = od 0,69 W/(m² . K).

Prehľad odpočtov pri zameraní (orientačné hodnoty)

Demontáž a murárske zapravenie

Demontážou okien je myslené vybúranie starých okien a dverí, odstránenie parapetov a odnesenie na predom určené miesto blízko stavby (do 20 m). K demontáži patrí i vyčistenie otvoru. Murárske zapravenie sa stanovuje individuálne na základe požiadavky objednávateľa. Nie je súčasťou montáže a demontáže okien. V prípade uvedenia murárskeho zapravenia v celkovej kalkulácii, jedná sa o zapravenie vnútorného ostenia a podbetónovanie parapetu.
