Moderné systémy odvodu spalín sú navrhnuté s ohľadom na efektivitu, bezpečnosť a univerzálnosť použitia. Tieto systémy sa líšia materiálmi, konštrukciou a určením pre konkrétne typy palív a prevádzkových režimov. Výber správneho komínového systému a odvodu spalín je kľúčový pre bezpečnú a efektívnu prevádzku vykurovacích zariadení, ako sú kondenzačné a turbo kotly. Na trhu existuje široká škála systémov, ktoré sa líšia materiálom, konštrukciou a určením pre rôzne typy palív a prevádzkových režimov.
Typy komínových systémov a ich využitie
Na odvod spalín sa používajú rôzne typy komínových systémov, ktoré sú navrhnuté tak, aby vyhovovali špecifickým požiadavkám kotlov a prostredia inštalácie.

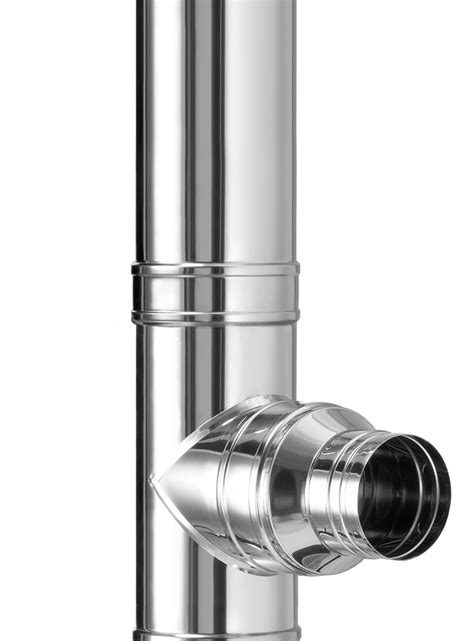

Nerezové komínové systémy
Nerezové komínové systémy predstavujú robustné a odolné riešenie pre odvod spalín. Vďaka svojej konštrukcii sú vhodné pre široké spektrum aplikácií.

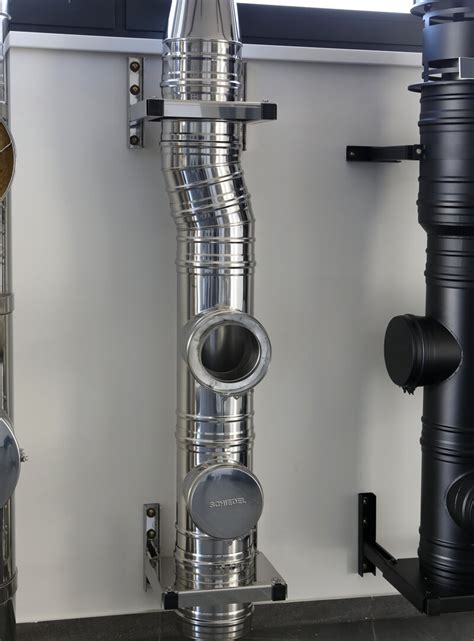

- Trojvrstvové systémy z nehrdzavejúcej ocele: Trojvrstvový systém CERASTEEL z nehrdzavejúcej ocele s izostatickou vložkou je univerzálne riešenie vhodné pre všetky typy palív a spotrebičov pracujúcich vo vákuu aj v pretlaku. Všestranný trojvrstvový komínový systém Almeva Triple DW25 z nehrdzavejúcej ocele je taktiež vhodný pre všetky typy palív a všetky typy spotrebičov pracujúcich v podtlakovej aj pretlakovej prevádzke. Tento systém je dostupný aj v čiernej verzii, Almeva Triple DW25 black, ktorý je vhodný na vnútorné aj vonkajšie inštalácie. Trojzložkové komínové systémy EIB a EIZ sa používajú na odvod spalín zo zariadení spaľujúcich plynné, kvapalné a pevné palivá. Tieto systémy môžu byť používané v podtlakovom aj pretlakovom režime.
- Vysokotlakové systémy z nehrdzavejúcej ocele: Trojvrstvový vysokotlakový systém z nehrdzavejúcej ocele Almeva HDW25 je špeciálne navrhnutý na odvod spalín z kogeneračných jednotiek, spaľovacích motorov, záložných jednotiek a generátorov. Je určený pre pevné, kvapalné a plynné palivá prevádzkované vo vysokotlakovej prevádzke. Systém je odolný voči vlhkosti a umožňuje suchú aj mokrú prevádzku. Jednovrstvový vysokotlakový systém z nehrdzavejúcej ocele Almeva HEW je taktiež vhodný na odsávanie spalín z kogeneračných jednotiek, spaľovacích motorov, záložných jednotiek a generátorov. Je určený pre pevné, kvapalné a plynné palivá prevádzkované vo vysokotlakovej prevádzke. Komín je vyrobený z nehrdzavejúcej ocele triedy 1.4404. Systém je odolný voči vlhkosti a umožňuje suchú aj mokrú prevádzku.
- Koncentrické systémy z nehrdzavejúcej ocele: Koncentrický dymovodný systém z nehrdzavejúcej ocele ALMEVA Double DK je vyrobený z ocele odolnej voči kyselinám a vlhkosti.
Plastové systémy odvodu dymu a spalín
Plastové systémy predstavujú ľahšie a často cenovo dostupnejšie alternatívy k nerezovým systémom, vhodné pre špecifické aplikácie, najmä pre moderné kondenzačné kotly.
- Systémy LAS a CAS: Plastový systém odvodu dymu LAS sa skladá z pevných rúrok, tvaroviek s 87° odbočkami a príslušenstva z materiálu PPH, PPH/nerezová oceľ - vysoko leštená, alebo biely komaxit. Systém sa ponúka ako jednovrstvový v priemeroch od 60 mm do 315 mm alebo ako koncentrický v priemeroch od 60/100 mm do 200/300 mm. Plastový systém odvodu dymu CAS pozostáva z pevných rúrok, tvaroviek s odbočkami 45°, 87° a príslušenstva PPH. Systém sa ponúka ako jednovrstvový systém v priemeroch od 60 mm do 315 mm a ako koncentrický systém s bielym plášťom z nehrdzavejúcej ocele s povrchovou úpravou v priemeroch od 110/160 mm do 200/300 mm.
- Systémy LIL, LIB a LIK: Plastový systém odvodu spalín pozostáva z koncentrických plných rúr PPH a tvaroviek z rôznych materiálov: vysokoleštenej nehrdzavejúcej ocele, komaxitovaného bieleho plechu z nehrdzavejúcej ocele, matnej nehrdzavejúcej ocele a nehrdzavejúcej ocele s nepozinkovaným medeným povlakom. Je určený najmä pre komíny vo vonkajšom prostredí. Systém odvodu spalín LIL a LIB pozostáva z koncentrických pevných rúrok a tvaroviek z PPH/nerezovej ocele s vysokým leštením alebo bieleho komaxitu z nerezovej ocele. Sú určené predovšetkým pre vedenia spalín vo vnútornom prostredí. Plastový systém odvodu spalín LIK sa skladá z koncentrických pevných rúrok a tvaroviek PPH/PPH. Je určený najmä pre komíny vo vnútornom prostredí.
- Systémy FLEX a STARR: Jednovrstvový plastový systém odvodu dymu FLEX pozostáva z flexibilných hadíc, tvaroviek a príslušenstva. Je špeciálne navrhnutý na zasúvanie do rovných a šikmých komínových prieduchov. Jednovrstvový plastový systém odvodu spalín STARR, pozostávajúci z pevných rúrok, tvaroviek a príslušenstva PPH, je určený najmä na použitie v interiéri a na vložkovanie priamych komínových prieduchov.
Špecifické riešenia pre turbo a kondenzačné kotly
Niektoré systémy sú optimalizované pre konkrétne typy spotrebičov a prevádzkových podmienok, čo platí najmä pre odvod spalín z turbo a kondenzačných kotlov.

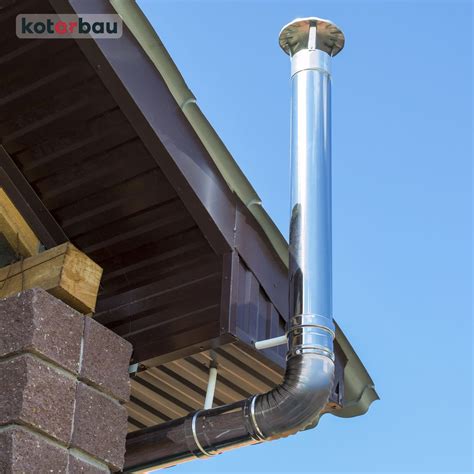

Odkúrenie pre turbo kotly
Odkúrenie pre nekondenzačné plynové kotly s núteným odťahom spalín, známe ako turbo kotly, je navrhnuté pre špecifické podmienky. Je určené pre plynové kotly s maximálnou teplotou spalín v hrdle kotla 200 °C a v podtlakovej alebo pretlakovej prevádzke. Na odvod spalín sa ako materiál používa hliník, ktorý je odolný aj voči pôsobeniu prípadného kondenzátu.
Systém odúdenia je v prevedení súosom ø60/100 mm alebo ø80/125 mm, kde sa spaliny vedú vnútornou hliníkovou rúrkou ø60 mm (ø80 mm) a vzduch pre spaľovanie sa nasáva plechovou lakovanou rúrkou ø100 mm (ø125 mm) alebo samostatným saním vzduchu a výduchom spalín z hliníkovej rúrky ø80 mm. V sortimente je aj jednoduché odúdenie ø60 mm (ø100 mm).
Odkúrenie turbo kotlov je certifikované podľa STN - EN 1856-1:2003. Pre turbo kotly, ako je napríklad Protherm Tiger 24KTZ, je možné riešiť dymovod aj do pôvodného tehlového komína, pričom je možné použiť hliníkovú vložku. Kotol môže nasávať vzduch z vonkajšej strany cez stenu alebo z miestnosti.
Odkúrenie pre kondenzačné kotly
Systémy odkúrenia pre kondenzačné kotly sú špecifické kvôli nízkym teplotám spalín a tvorbe kyslého kondenzátu. Sú určené pre plynové alebo olejové (s max. 0,2% síry) nízkoteplotné a kondenzačné kotly s maximálnou teplotou spalín v hrdle kotla 120 °C a v podtlakovej alebo pretlakovej prevádzke. Na odvod spalín sa ako materiál používa polypropylén, ktorý je odolný voči kyslému kondenzátu a dobre tvarovateľný pre jednotlivé diely.
Systém odúdenia je vo vyhotovení súosom ø60/100 mm alebo ø80/125 mm, kde sa spaliny vedú vnútornou polypropylénovou rúrkou ø60 mm (ø80 mm) a vzduch pre spaľovanie sa nasáva plechovou lakovanou rúrkou ø100 mm (ø125 mm) alebo samostatným saním vzduchu a výduchom spalín z polypropylénovej rúrky ø80 mm. Pre vonkajšie použitie je súosé odúdenie ø80/125 mm s vnútornou spalinovou rúrkou polypropylénovou a vonkajšou rúrkou nerezovou.
Pri inštalácii kondenzačného kotla je vždy nutné použiť plastový dymovod, ktorý je možné vložiť aj do starého komína. Je dôležité nepoužiť starý dymovod z klasických kotlov, ale použiť plastové s tesnením kvôli stekajúcemu kondenzátu. Príklady kotlov, ako Protherm Tiger Condens 25 kkz 42, Immergas Victrix Zeus 26, alebo Buderus Logamax Plus GB072-14, vyžadujú špecifické plastové komínové systémy.
Vložkování komínu pro kondenzační kotel

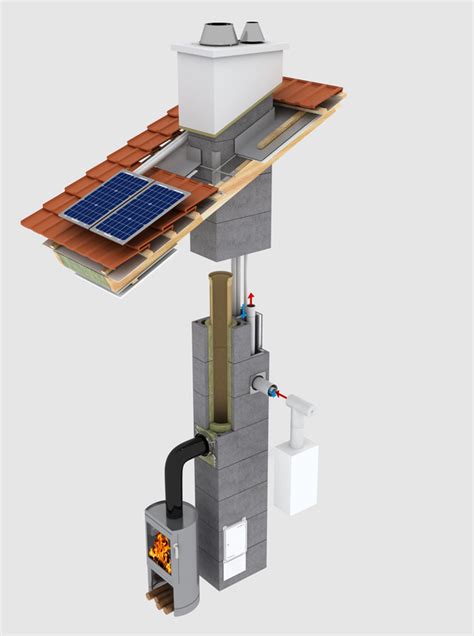

Spoločné a univerzálne komínové systémy
Niektoré komínové systémy sú univerzálne a môžu slúžiť na odvod spalín zo všetkých druhov spotrebičov. Sú vhodné aj ako spoločný komín pre viacero pripojení plynových spotrebičov na viacerých podlažiach. Trojzložkové komínové systémy EIB a EIZ sa používajú na odvod spalín zo zariadení spaľujúcich plynné, kvapalné a pevné palivá. Tieto systémy môžu byť používané v podtlakovom aj pretlakovom režime.
Komínový systém je určený pre kotly s uzavretou spaľovacou komorou a teplotou spalín do 200°C. Systém spĺňa požiadavky pre odvod spalín väčšiny plynových a kondenzačných kotlov s požiadavkou pre prívod spaľovacieho vzduchu do ohniska z exteriéru. Vzduch pre horenie prichádza v tomto systéme v opačnom smere, ako odvádzane plyny, ktoré systém odvádza von, čím vzniká predohrev spaľovacieho vzduchu do ohniska, ktorý znižuje energetické straty a zvyšuje účinnosť pripojeného kotla. Podľa príslušnej normy EN 13063-3 sa ponúka verzia dimenzie o 140 mm pre odťah až troch kotlov o výkone 21 - 25 kW. Komínový systém využíva špeciálne šamotové vložky označenia D3P1, (D4P1) určené pre odvod spalín plynových spotrebičov. Systém obsahuje špeciálnu gumovú manžetu, na ktorú je možné pripájať kotly s dimenziou výfukového potrubia o60 mm a o80 mm. Vysoká kondenzačná jímka obsahuje protizápachovú smyčku a závit na odvod kondenzu.
Dôležité aspekty pri inštalácii a výbere komínovej rúry
Výber správnej komínovej vložky
Pri nákupe komínovej vložky je potrebné si uvedomiť, že pomerne malá úspora na hrúbke materiálu nám môže znížiť životnosť aj o niekoľko rokov. V prípade nákupu je potrebné sa zamerať aj na ďalšie údaje, ktoré u mnohých predajcov chýbajú, ako je akosť použitého materiálu alebo či výrobok obsahuje aj certifikát na daný typ paliva. Tieto informácie niektorí predajcovia neposkytujú a zodpovednosť pri následnej kúpe potom padá na zákazníka.
Nerezové komínové vložky sú najvyššej kvality s 10-ročnou zárukou. Rozvoz je zabezpečený po celom Slovensku a garantuje sa kvalita a prvotriedne materiály. Sú vhodné na drevo, uhlie, brikety a ďalšie palivá. Cena nerezových vložiek do komína zodpovedá hrúbke a kvalite použitých materiálov. Komínové vložky hrúbky 0,5 a 0,6 mm sú vhodné najmä pre plyn. Vložky nerezové hrúbky 0,8 a 1,0 mm sa používajú ako najvhodnejšie pre pevné palivá ako je drevo alebo uhlie. Oválne komínové vložky sú ideálne pre staršie komíny.
Prehľad materiálov pre odvod spalín
| Typ kotla | Používané materiály | Typické priemery (mm) | Odolnosť voči kondenzátu | Prevádzková teplota (°C) |
|---|---|---|---|---|
| Turbo kotly (nekondenzačné plynové) | Hliník | Súosé: 60/100, 80/125 Jednoduché: 60, 80 | Odolný | Max. 200 |
| Kondenzačné kotly (plynové/olejové) | Polypropylén (PP) | Súosé: 60/100, 80/125 Jednoduché: 60, 80 | Odolný voči kyslému kondenzátu | Max. 120 |
| Kogeneračné jednotky, spaľovacie motory | Nerezová oceľ (napr. 1.4404) | Rôzne | Odolný, pre suchú aj mokrú prevádzku | Vysokotlaková prevádzka |
Pravidlá pre inštaláciu dymovodu
Pri inštalácii dymovodu, najmä pre kondenzačné kotly, platia špecifické pravidlá, ktoré je dôležité dodržať:
- Dymovod by mal byť čo najkratší.
- Dĺžka dymovodu by nemala byť väčšia ako 25% z dĺžky od napojenia spalín do komína po ústie komína.
- Dymovod by nikdy nemal smerom k sopúchu klesať alebo byť v rovine.
- Priemer hrdla na výstupe spalín zo spotrebiča by mal byť rovnaký ako je vnútorný priemer komína. V prípade odlišného priemeru dymovodu a komína je potrebné použiť redukciu, pričom sa odporúča redukovať maximálne o 30 mm.
Komínová klapka
O použití komínovej klapky rozhoduje komínový ťah. Pri nových komínoch s dobrým ťahom sa odporúča použitie komínovej klapky. Pri starších komínoch alebo redukovaných dymovodoch s nižším komínovým ťahom je použitie klapky zbytočné. Pokiaľ nevieme zhodnotiť komínový ťah, odporúča sa klapku namontovať.
