Ochranné Pásma v Elektroenergetike

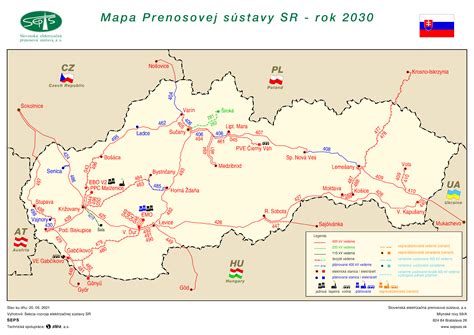

Ochranné pásmo je priestor určený na ochranu zdravia a života osôb, vrátane majetku nachádzajúceho sa v jeho bezprostrednej blízkosti. Je určený na zabezpečenie spoľahlivej a plynulej prevádzky zariadenia elektrizačnej sústavy. Ochranné pásma sa stanovujú pre podzemné vedenie, nadzemné vedenie, výrobne elektriny a elektrické stanice. Do elektrizačnej sústavy patria aj elektrické prípojky a priame vedenie.
Ochranné Pásmo Vonkajšieho Podzemného Elektrického Vedenia
Ochranné pásmo vonkajšieho podzemného elektrického vedenie je vymedzené zvislými rovinami po oboch stranách krajných káblov vedenia vo vodorovnej vzdialenosti meranej kolmo na toto vedenie od krajného kábla. Konkrétne vzdialenosti sú špecifikované v príslušných normách a reguláciách pre podzemné vedenia elektrizačnej sústavy.

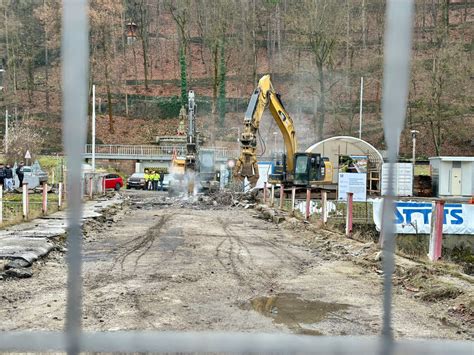

V ochrannom pásme podzemného vedenia nemožno predchádzať mechanizmami s celkovou hmotnosťou väčšou ako 6 ton. Pred začiatkom zemných prác v ochrannom pásme musí zhotoviteľ v teréne vyznačiť trasu elektrického kábla. V prípade, že sa trasa kábla nedá určiť presne, musí zhotoviteľ v súlade s pokynmi prevádzkovateľa sietí realizovať ručne kopané sondy. Použitie pneumatického, motorového, akumulačného a elektrického náradia a strojov v blízkosti vedenia musí zhotoviteľ prediskutovať s prevádzkovateľom (správcom) sietí.
Ochranné Pásmo Nadzemného Elektrického Vedenia

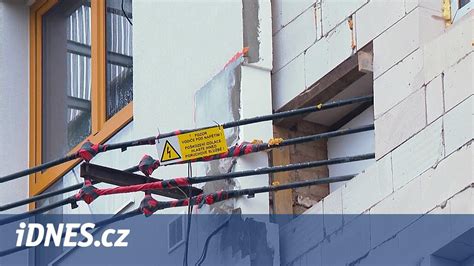

Za hranicu bezpečnej vzdialenosti sa k elektrickým vodičom nesmú okrem osôb priblížiť ani nástroje používané pracovníkom, mechanizmy alebo predmety (aj padajúce) zo staveniska. Pokiaľ nadzemné elektrické vedenie nemožno presunúť mimo staveniska alebo odpojiť od zdroja, treba zabrániť vjazdu mechanizmov do ochranného pásma. V ochrannom pásme nie je možné realizovať akékoľvek činnosti s nákladnými automobilmi so zdvihnutými korbami a mechanizmami s vysunutými časťami, napríklad mobilné žeriavy, nakladače, zemné stroje, vrtné súpravy.
Aj napriek platným predpisom, bohužiaľ, ešte stále dochádza k pracovným úrazom. Z praxe sú známe nehody v podobe zavadenia výložníka žeriava o drôty elektrického vedenia. Ak je pod elektrickým vedením zriadená skládka zeminy, treba si uvedomiť, že pribúdajúcim množstvom skladovanej zeminy sa bude vzdialenosť medzi vedením a prechádzajúcimi mechanizmami postupne zmenšovať. V prípade priblíženia sa korby k neizolovanému vodiču dochádza k vzniku elektrického oblúka medzi vozidlom a vodičom.

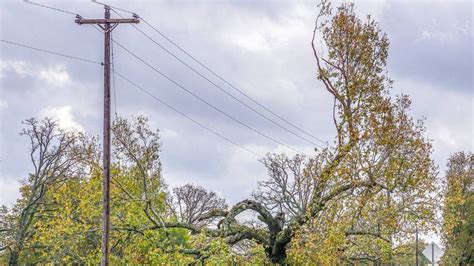

V ochrannom pásme nadzemného vedenia je výška porastov obmedzená na tri metre. V prípade nadzemného vedenia prenosovej a distribučnej sústavy s napätím väčším ako 1 kV do 35 kV, s vodičmi bez izolácie a s napätím nad 35 kV musí zachovanie ochranného pásma zabezpečiť prevádzkovateľ príslušnej sústavy. Ak je to nutné, musí udržiavať ochranné pásmo v lesných priesekoch, a to ponechaním voľného pruhu pozemkov (bezlesie) so šírkou 4 m po oboch stranách vonkajšieho nadzemného vedenia. Táto vzdialenosť sa vymedzuje od dotyku kolmice spustenej z vonkajšej strany nadzemného elektrického vedenia na vodorovnú rovinu ukotvenia podperného bodu. Konkrétne ochranné pásma nadzemného vedenia elektrizačnej sústavy s rôznym napätím sú detailne definované v technických normách a predpisoch.
Ochranné Pásmo Elektrickej Stanice
Elektrická stanica je súborom stavieb a zariadení elektrizačnej sústavy, ktorými sa zabezpečuje transformácia, kompenzácia, premena alebo prenos a distribúcia elektriny. Ochranné pásmo elektrickej stanice vonkajšieho vyhotovenia vymedzujú zvislé roviny, ktoré sú vedené vo vodorovnej vzdialenosti kolmo na oplotenie alebo na hranicu objektu elektrickej stanice. Presné vzdialenosti sú taktiež stanovené v príslušných normách.
Právny Rámec a Bezpečnosť v Ochranných Pásmach
Všetky činnosti v ochranných pásmach vonkajšieho nadzemného elektrického vedenia a pod elektrickým vedením sa musia vykonávať v súlade so zákonom č. 656/2004 Z. z., ktorý upravuje pravidlá pre elektroenergetiku. Dodržiavanie týchto predpisov je kľúčové pre predchádzanie úrazom a zabezpečenie spoľahlivosti dodávok elektriny.
Inštalačné Zóny v Budovách: Normy pre Vnútorné Rozvody
Inštalačné zóny sú definované pásma v stavebných konštrukciách, v ktorých sa zvyčajne vedú elektrické vedenia a osádzajú prístroje, ako sú zásuvky, vypínače alebo dátové zásuvky. Základný princíp je, že vedenia sa ukladajú zvislo a vodorovne v určených pásoch. V týchto pásmach môžete pri budúcich zásahoch (vŕtanie, kotvenie nábytku, montáž kuchyne) očakávať prítomnosť káblov.
Typy a Umiestnenie Inštalačných Zón

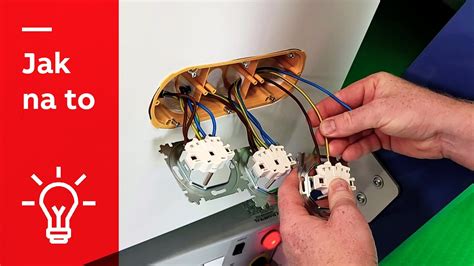

V praxi rozlišujeme dve hlavné skupiny zón: zvislé (vertikálne) a vodorovné (horizontálne) inštalačné zóny. Zvislé zóny vedú od podlahy po strop a zvyčajne sú široké približne 10 - 20 cm. Prvok (zásuvka, vypínač) je napojený káblom, ktorý ide kolmo hore alebo dole, nikdy šikmo cez stenu. Z rozvádzača sa vedú hlavné trasy väčšinou v hornej alebo dolnej vodorovnej zóne a odtiaľ zvislými pásmi k jednotlivým zásuvkám a vypínačom.
Šikmé vedenie káblov medzi zásuvkami alebo vypínačmi sa pri bytových a domových elektroinštaláciách považuje za nevhodné riešenie. V bežných bytových a domových elektroinštaláciách sa šikmé vedenie káblov neodporúča; odporúča sa vyhnúť sa šikmému vedeniu, a to aj za cenu dlhšej trasy. Pri rekonštrukciách starších bytov sa často stretnete so „šikmými skratkami“ vedení. Ak už idete robiť nové rozvody, oplatí sa ich urobiť systémovo - zvislo a vodorovne v zónach.
Štandardné Výšky a Špecifické Priestory
Konkrétne výšky zásuviek a vypínačov závisia od projektu, typu priestoru a požiadaviek užívateľa, no nižšie uvedené hodnoty patria medzi často používanú prax v bytových a rodinných domoch. V bežnej praxi sa zásuvky montujú približne 20 - 30 cm nad hotovou podlahou. Vypínače sa často umiestňujú vo výške 90 - 120 cm nad podlahou, pričom veľmi obľúbená je komfortná výška okolo 105 - 115 cm.
Kuchyňa je pri inštalačných zónach špecifická - kombinuje elektroinštaláciu, vodu, odpad, digestor, vstavané spotrebiče a často aj ostrovček. V kuchyni sa zásuvky nad pracovnou doskou zvyčajne umiestňujú približne 110 - 120 cm nad podlahou a sú rozmiestnené tak, aby pokryli všetky malé spotrebiče. Zásuvky pre veľké vstavané spotrebiče sú umiestnené za linkou podľa projektu.
V kúpeľni platí rozdelenie priestoru na zóny s rôznymi prísnejšími pravidlami, keďže kúpeľňa patrí medzi priestory so zvýšeným rizikom úrazu elektrickým prúdom. Bežné zásuvky musia byť mimo priameho dosahu vody a vo vhodnej vzdialenosti od vane alebo sprchy podľa príslušných noriem.
Odporúčania a Bezpečnosť Inštalácie
Inštalačné zóny elektroinštalácie nemožno riešiť izolovane. V reálnej stavbe sa v jednej stene často stretávajú rozvody vody, odpadu, kúrenia, vzduchotechniky a elektro. Z pohľadu elektro je ideálne, ak sú už trasy vody a odpadu známe, aby elektrikár mohol prispôsobiť zvislé a vodorovné zóny tak, aby nepretínali rozvody, ktoré sa už ťažko presúvajú, napríklad pri spoločných drážkach s inými profesiami. Princíp zvislých a vodorovných inštalačných zón platí aj pri drevostavbách.
Veľmi dôležité je aj správne dimenzovanie okruhov a prierezov káblov. Pre orientačný výber prierezu a istenia môžete využiť expertné kalkulačky prierezu vodiča a úbytku napätia. Prehľadný výber materiálov nájdete v kategóriách ako inštalačný materiál, káble a vodiče a svorky WAGO a rýchlospojky.
Ak sa stavba realizuje podľa projektu, tip z praxe je nechať si od elektrikára zjednodušenú schému inštalačných zón po dokončení hrubej elektroinštalácie. Aj pri dodržaní inštalačných zón je rozumné mať elektroinštaláciu zdokumentovanú. Najjednoduchšie je pred zatiahnutím omietok spraviť podrobnú fotodokumentáciu a doplniť ju o pôdorys so zakreslenými trasami. Pri starších inštaláciách sa často inštalačné zóny vôbec nedodržiavali, takže káble môžu byť vedené neprehľadne.
Elektroinštalácia patrí medzi rizikové časti stavby a pri chybách môže dôjsť k úrazu elektrickým prúdom alebo k požiaru. Elektroinštaláciu v novostavbe alebo pri rozsiahlej rekonštrukcii by mal realizovať výlučne odborný elektrikár s príslušnou kvalifikáciou. Ak uvažujete o rekonštrukcii starej elektroinštalácie, odporúčame vám prizvať elektrikára už v štádiu plánovania, pomôže vám navrhnúť nové rozvody tak, aby spĺňali aktuálne normy a boli pripravené aj na budúce požiadavky.
