Komplexný sprievodca montážou dosiek plošných spojov: Od návrhu po funkčnosť

Moderné elektronické výrobky - od smartfónov a zdravotníckych pomôcok až po priemyselné ovládače a satelity - sa spoliehajú na kľúčovú fázu výroby: montáž dosiek plošných spojov. Montáž dosiek plošných spojov, známa aj ako PCBA, slúži ako kľúčový most medzi návrhom produktu a skutočnou funkčnosťou. Vďaka presnému vybaveniu a štandardizovaným procesom sa montáž dosiek plošných spojov dokončí a vyrobené dosky plošných spojov sa nakoniec premenia na stabilne fungujúce elektronické systémy. Tento článok poskytne systematické a podrobné vysvetlenie procesu montáže dosiek plošných spojov (PCB) a predstaví, ako sa elektronické súčiastky inštalujú, spájkujú, kontrolujú a validujú.

Montáž dosiek plošných spojov pomocou EMS je kľúčovou súčasťou modernej výroby elektroniky a ponúka kompletné riešenia od návrhu až po konečné dodanie. Montáž dosiek plošných spojov EMS alebo služby elektronickej výroby, ide o zostavenie dosiek plošných spojov. Vezmete holý PCB, pridáte komponenty a potom ich spojíte spájkou. Proces môže byť plne automatizovaný alebo čiastočne manuálny, v závislosti od vašich potrieb. Presnosť je tu dôležitá, pretože jedna malá chyba môže dosku poškodiť.

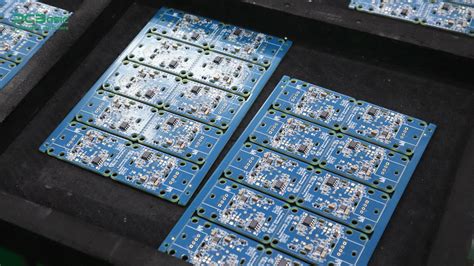

Rozdiel medzi výrobou PCB a montážou PCB (PCBA)

Pred predstavením procesu montáže DPS je potrebné najprv objasniť rozdiel medzi výrobou DPS a montážou DPS. Výroba dosiek plošných spojov (PCB) sa vzťahuje na proces transformácie návrhového výkresu na skutočnú dosku plošných spojov. Po dokončení týchto krokov získame holú dosku plošných spojov bez akýchkoľvek nainštalovaných komponentov. Montáž dosky plošných spojov je proces montáže a spájkovania elektronických súčiastok na vopred vyrobenú dosku plošných spojov. Bez montáže elektronických súčiastok je doska plošných spojov len prázdnou škrupinou.

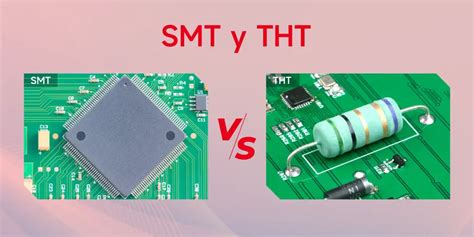

Typy montáže dosiek plošných spojov

Existujú rôzne metódy montáže elektronických súčiastok na dosku plošných spojov, pričom každá má svoje špecifické výhody a aplikácie:

• Technológia povrchovej montáže (SMT)

  Technológia povrchovej montáže (SMT) je procesná metóda, ktorá priamo montuje súčiastky na povrch dosky plošných spojov. Táto technológia umožňuje návrh obvodov s vysokou hustotou, vďaka čomu je produkt menší a má kompaktnejšiu štruktúru.

• Technológia priechodných otvorov (THT)

  Technológia priechodných otvorov (THT) zahŕňa vkladanie vývodov súčiastok do predvŕtaných otvorov na doske plošných spojov a ich následné spájkovanie a upevnenie na opačnej strane dosky plošných spojov. Preto sa THT typicky používa v konektoroch, transformátoroch a súčiastkach, ktoré musia odolávať značnému mechanickému namáhaniu.

• Zmiešaná technológia montáže

  Zmiešaná technológia montáže je metóda, ktorá kombinuje procesy SMT a THT v jednej doske. Je vhodná pre zložité dosky plošných spojov, ktoré vyžadujú vysoko presnú montáž aj silné mechanické upevnenie.

Komplexný proces montáže dosiek plošných spojov (EMS)

Moderní výrobcovia EMS dodržiavajú jasný postup, aby sa uistili, že každá doska, ktorú dostanete, spĺňa správne štandardy. Každý krok je dôležitý, od kontroly návrhu až po konečné balenie. Tu je prehľad typického procesu montáže DPS v rámci EMS:

1. Prípravná fáza a optimalizácia návrhu

Pre úspešné dokončenie výroby dosiek plošných spojov je príprava súborov a údajov v počiatočnej fáze kľúčová. Pred začatím výroby je potrebné vykonať kontrolu DFM (Design for Manufacturing), aby sa zabezpečilo, že návrh je vhodný na montážnu výrobu. Vždy začíname kontrolami DFM a DFA (Design for Assembly). Návrh pre vyrobiteľnosť zabezpečuje, že vašu dosku plošných spojov je možné zostaviť na skutočných strojoch. Návrh pre montáž potvrdzuje, že súčiastky je možné umiestniť bezchybne. Odhalenie problémov vám ušetrí neskoršie nákladné revízie.

• Kontrola súboru PCB: Šírka čiar, rozstupy a vyvŕtané otvory sa kontrolujú, aby sa predišlo chybám počas výroby.
• Kontrola zoznamu kusovníkov (BOM): Tento zoznam sa tiež kontroluje, aby sa zabezpečilo, že každý diel je správny a dostupný. Týmto krokom predchádzame oneskoreniam po spustení výroby.

2. Výroba holých PCB a získavanie komponentov

Holé dosky sa vyrábajú pomocou medených vrstiev, vŕtania a pokovovania. Zároveň sa komponenty získavajú od dôveryhodných dodávateľov. To zaručuje, že dosky a súčiastky spĺňajú rovnakú vysokú úroveň kvality.

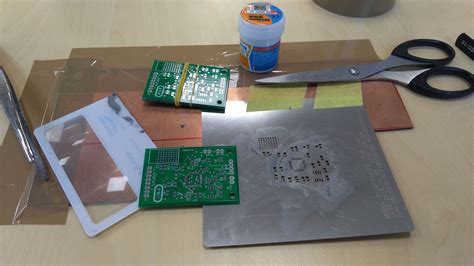

3. Aplikácia spájkovacej pasty

Spájkovacia pasta sa presne nanáša na dosky plošných spojov pomocou šablóny z nehrdzavejúcej ocele. Tento krok je porovnateľný so sieťotlačou, kde sa pasta nanáša iba na špecifické podložky, kde sa budú súčiastky montovať. Šablóna umožňuje montážnikovi nanášať spájku iba na špecifické časti dosky plošných spojov. Vhodné množstvo spájkovacej pasty priamo určuje, či sú spájkované spoje pevné. Zariadenie SPI detekuje výšku a polohu spájkovacej pasty, aby potvrdilo, či je spájkovacia pasta na každej ploške rovnomerná a či je zarovnanie presné.

Spájkovacia pasta je sivastá látka zložená z malých kovových guľôčok alebo spájky. Malé spájkovacie guľôčky kombinujú 96.5 % cínu s 3 % striebra a 0.5 % medi, čím vytvárajú spoľahlivú zliatinu SAC305 vhodnú pre vysokovýkonnú elektroniku. Spájkovacia pasta sa vyrába zmiešaním spájky a tavidla. Tavidlo funguje ako chemické činidlo na elimináciu oxidácie a zároveň zlepšuje zmáčavosť spájky na kovových povrchoch.

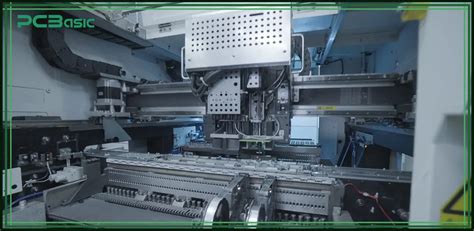

4. Umiestňovanie komponentov (Pick and Place)

Automatizovaný systém na umiestňovanie rýchlo a presne umiestňuje súčiastky na dosku plošných spojov na základe súradnicových údajov. Vstavaný systém videnia zariadenia kontroluje typ, polaritu a polohu súčiastok. Robotické zariadenie umiestňuje SMD (súčiastky na povrchovú montáž) na pripravenú dosku plošných spojov. Väčšina súčiastok plošných spojov nie sú konektory. Predtým boli za manuálne zdvíhanie a umiestňovanie každej súčiastky počas montáže zodpovední ľudskí operátori. Tento krok je dnes, našťastie, automatizovaný výrobcami dosiek plošných spojov. Stroje preukázali väčšiu presnosť a konzistentnosť ako ľudia, čo viedlo k tomuto posunu. Ľudia dokážu pracovať rýchlo, ale únava a namáhanie očí majú tendenciu sa vyvíjať po niekoľkých minútach práce s malými súčiastkami.

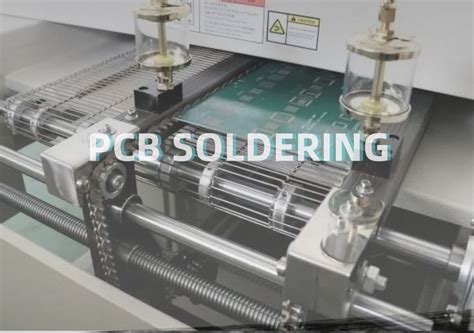

5. Proces spájkovania

Súčiastky namontované na povrchu a spájkovacia pasta musia zostať na svojom mieste. Spájkovacia pasta musí stuhnúť, aby priľnula k doske. Zostavená doska plošných spojov (PCB) vstúpi do pretavovacej pece a zahreje sa pod nastavenú teplotnú krivku, aby sa roztavila spájkovacia pasta a vytvorili sa pevné spájkované spoje. Primeraná regulácia teploty je dôležitá pre kvalitu spájkovaných spojov a bezpečnosť súčiastok. Doska plošných spojov sa bude v peci ďalej pohybovať aj po roztavení spájky. Doska plošných spojov prechádza cez sériu chladiacich ohrievačov, ktoré umožňujú spájke kontrolované stuhnutie a ochladenie. Pohyb počas toku často ovplyvňuje zlé alebo žiadne pripojenie. Pre súčiastky, ktoré vyžadujú silnejšie mechanické upevnenie, sa na dokončenie inštalácie THT súčiastok použije metóda vlnového spájkovania, selektívneho spájkovania alebo manuálneho spájkovania.

6. Kontrola a testovanie

Po dokončení spájkovania je potrebné odstrániť zvyškový tok a nečistoty z povrchu dosky plošných spojov. Kontroly sa vykonajú pred aj po spájkovaní reflow. AOI sa používa na kontrolu správneho umiestnenia súčiastok a spôsobilosti spájkovaných spojov. Röntgen sa používa na detekciu spájkovaných spojov, ako napríklad BGA, ktoré sú voľným okom neviditeľné. Manuálna kontrola sa zaoberá niektorými špeciálnymi alebo zložitými situáciami. Potvrďte, či doska plošných spojov môže normálne fungovať, pomocou rôznych testovacích metód vrátane testovania v obvode (ICT), funkčného testovania (FCT) a záťažového testovania pre produkty s vysokou spoľahlivosťou. Po montáži je potrebné u mnohých dosiek IC programovanie. Tu načítame firmvér alebo testovací kód priamo do čipov. Tento krok definuje, ako každé zariadenie funguje, od jednoduchej logiky až po pokročilé riadenie systému.

7. Ďalšie procesy

V tejto fáze sa integrujú konektory, prepínače, kryty a ďalší dôležitý hardvér ako súčasť elektromechanickej montáže. Ak váš projekt dosky plošných spojov vyžaduje kompletný kryt, tu prichádza na rad aj montáž v krabici. Ak projekt dosky plošných spojov zahŕňa pokročilé balenie integrovaných obvodov, môže sa použiť spájanie vodičmi. Tenké zlaté alebo hliníkové vodiče spájajú čip so substrátom, čím vytvárajú bezpečné a spoľahlivé elektrické cesty. Na ochranu dosky plošných spojov pred drsným prostredím sa používa konformný povlak, ak je to potrebné. Táto tenká ochranná vrstva chráni súčiastky pred prachom, vlhkosťou, koróziou a dokonca aj vibráciami. Výrazne zlepšuje dlhodobú životnosť, najmä pri doskách používaných vonku alebo v priemyselnom prostredí.

8. Konečná kontrola kvality a balenie

Pred opustením závodu prechádza každá jednotka záverečnou kontrolou kvality (FQA). Ide o poslednú fázu kontroly, v ktorej sa potvrdzujú vlastnosti, bezpečnosť a spoľahlivosť. Po schválení sú vaše dosky zabalené do antistatických a ochranných materiálov. Tým sa zabráni statickému výboju, vibráciám alebo poškodeniu vlhkosťou počas prepravy. V čase, keď ich dostanete, sú pripravené na použitie vo vašej výrobnej linke.

Výhody montáže dosiek plošných spojov EMS

Montáž dosiek plošných spojov EMS prináša výrobcovi mnoho výhod:

• Zníženie nákladov

  Montáž dosiek plošných spojov EMS znižuje celkové výrobné náklady. Nemusíte kupovať osádzacie stroje, spájkovacie systémy ani kontrolné nástroje. Taktiež sa vyhnete školeniu a údržbe veľkého interného tímu. Namiesto toho má poskytovateľ EMS už infraštruktúru a kvalifikovaný personál na mieste. Outsourcingom presúvate vysoké náklady na nastavenie do kontrolovaných servisných nákladov. To vám umožňuje sústrediť zdroje na dizajn a funkčnosť produktu namiesto výdavkov na výrobu.

• Vysoká účinnosť vďaka automatizácii

  Väčšina krokov montáže dosiek plošných spojov EMS je automatizovaná pomocou moderného vybavenia. Systémy Pick-and-Place, pretavovacie pece a stroje AOI spracujú tisíce dielov za hodinu. To znižuje ľudské chyby a udržiava opakovateľnú presnosť na každej doske. Pri veľkých výrobných sériách automatizácia zabezpečuje konzistentnú kvalitu a skracuje čas cyklu. Z tejto kontrolovanej presnosti profitujú aj zložité dosky s hustými komponentmi.

• Rýchlejší čas obrátky

  Poskytovatelia montáže plošných spojov EMS pracujú so zavedenými pracovnými postupmi a vyhradenými výrobnými linkami. Môžu spracovávať vysoké objemy objednávok a zároveň dodržiavať prísne dodacie harmonogramy. Prototypovanie je tiež rýchlejšie, pretože zariadenie je už kalibrované pre rôzne typy dosiek. Táto rýchlosť je kľúčová, keď čelíte prísnym termínom alebo častým aktualizáciám návrhu. S podporou EMS sa vaše dosky presunú z návrhu do testovaných zostáv bez dlhých oneskorení.

• Flexibilita pre výrobcov originálnych dielov (OEM)

  Zostava plošných spojov EMS podporuje rôzne výrobné mierky. Možno budete potrebovať malú prototypovú výrobu alebo veľkoobjemovú dávku. Poskytovatelia EMS sa dokážu ľahko prispôsobiť obom prípadom. Ponúkajú aj služby nad rámec montáže, ako je testovanie, programovanie a finálne balenie. Táto flexibilita vám umožňuje rýchlo upraviť výstup a zároveň udržať proces stabilný a nákladovo efektívny.

• Prístup k odbornosti

  Spoločnosť EMS PCB Assembly vám poskytuje prístup k inžinierom, ktorí sa špecializujú na návrh, montáž a testovanie dosiek plošných spojov. Rozumejú výrobným normám, kompatibilite komponentov a požiadavkám na kvalitu. S ich vedením znížite riziká pri návrhu a zlepšíte výkon konečnej dosky. Ich skúsenosti tiež zabezpečujú, že každá doska plošných spojov prejde kontrolou a testami spoľahlivosti pred odoslaním. Táto odborná podpora pridáva hodnotu aj nad rámec samotnej montáže.

Kontrola kvality pri montáži dosiek plošných spojov EMS

Kontrola kvality je kľúčovou súčasťou procesu montáže dosiek plošných spojov. Odvetvia ako medicína, automobilový priemysel a letecký priemysel vyžadujú extrémnu spoľahlivosť, takže každá fáza musí byť overená. Používajú sa prísne štandardy a pokročilé testovanie, aby sa zaistilo, že každá doska spĺňa medzinárodné pravidlá aj špecifické požiadavky.

Medzinárodné normy a certifikácie

Procesy sa riadia globálnymi normami IPC vrátane IPC-A-600, IPC-A-610 a IPC-7711/21. Tieto normy stanovujú pravidlá pre spájkovanie, montáž a dokonca aj prepracovanie. Dodržiavaním noriem IPC sa garantuje, že dosky s plošnými spojmi budú vyrobené konzistentne a profesionálne. Mnohí poprední výrobcovia EMS sú držiteľmi významných certifikácií vrátane ISO 9001, ISO 14001 a sú v súlade s REACH a UL E477880. Tieto certifikácie dokazujú, že systémy kvality spĺňajú medzinárodné normy pre medicínske, automobilové a priemyselné aplikácie. S týmito certifikáciami získate istotu, že vaše dosky spĺňajú prísne požiadavky na výkon a bezpečnosť.

Kontrolné metódy

Spoľahliví dodávatelia sa spoliehajú na viacero metód kontroly:

• AOI (Automatizovaná optická kontrola): Kamery s vysokým rozlíšením skenujú každú dosku, aby zachytili chyby spájkovania, nesprávne zarovnané časti alebo chýbajúce komponenty.
• Röntgenová kontrola: V prípade BGA, QFN a skrytých spojov röntgenové zobrazovanie odhalí dutiny, skraty alebo falošné spájkovanie.
• Testovanie IKT a lietajúcich sond: Tieto kontrolujú elektrické pripojenia, odpor a kapacitu, aby sa zabezpečilo, že obvod je kompletný.
• Test funkčného obvodu (FCT): Toto simuluje skutočné prevádzkové podmienky a overuje, či zostavená doska funguje presne tak, ako je zamýšľané.

Systém sledovateľnosti procesov

V celej výrobe sa používajú čiarové kódy, QR kódy a MES systémy. Každá doska je sledovaná od surovín až po konečnú dodávku. Tento systém umožňuje rýchle sledovanie problémov a zabezpečuje, že každý krok je zaznamenaný pre účely zodpovednosti.

Aplikácie montáže dosiek plošných spojov EMS

Montáž dosiek plošných spojov EMS zohráva dôležitú úlohu v mnohých odvetviach a technológiách. Prakticky každý produkt s elektronickými súčiastkami z nej môže profitovať, či už ide o spotrebiteľské použitie, priemyselné systémy alebo špecializované oblasti.

• Spotrebná elektronika

  Každodenné zariadenia, ako sú smartfóny, digitálne hodinky, systémy domácej zábavy, herné konzoly a dokonca aj malé spotrebiče, ako sú mikrovlnné rúry a budíky, sa spoliehajú na montáž dosiek plošných spojov EMS. Jej škálovateľnosť umožňuje výrobcom uspokojiť dopyt po veľkom objeme výroby a zároveň zachovať konzistentnú kvalitu v rámci veľkých sérií produktov.

• Priemyselná elektronika a prístrojové vybavenie

  Montáž dosiek plošných spojov EMS je tiež nevyhnutná v priemyselných aplikáciách, kde sú presnosť a spoľahlivosť kritické. Medzi príklady patria osciloskopy, sieťové analyzátory, spektrálne analyzátory, tenzometre, meteorologické radarové systémy, spínané napájacie zdroje a zariadenia na environmentálne testovanie. Tieto systémy vyžadujú dosky, ktoré dokážu zvládnuť náročné podmienky a zároveň si zachovať presnosť.

• Špecializované odvetvia

  Okrem spotrebiteľského a priemyselného použitia podporuje montáž dosiek plošných spojov EMS aj pokročilé sektory, ako je medicína, automobilový priemysel, letecký a vojenský priemysel. Zdravotnícke pomôcky vyžadujú dodržiavanie prísnych bezpečnostných noriem, zatiaľ čo automobilová elektronika musí spoľahlivo fungovať aj pri vibráciách a teplotných zmenách. Projekty v leteckom a obrannom priemysle posúvajú požiadavky ešte ďalej a vyžadujú extrémnu odolnosť a bezporuchovú prevádzku.

Čo by ste mali pripraviť pre výrobcov EMS PCBA?

Keď spolupracujete s výrobcom dosiek plošných spojov EMS, budete si musieť pripraviť niekoľko kľúčových súborov a podrobností. Tieto zabezpečia, že váš návrh bude zostavený správne, bez oneskorení alebo chýb. Poďme si pozrieť, čo by ste mali mať pripravené:

• Kusovník (BOM)

  Kusovník (BOM) je podrobný zoznam všetkých komponentov. Zobrazuje čísla dielov, rozmery, hodnoty, množstvá a podrobnosti o výrobcovi. Vďaka tomu váš EMS partner presne vie, z čoho má vychádzať a ako má dosku zostaviť.

• Súbory Gerber

  Súbory Gerber sú plánom vašej DPS. Zobrazujú každú vrstvu vrátane medi, spájkovacej masky a sieťotlače. Súčasťou sú aj vŕtacie súbory, ktoré vysvetľujú, kde a ako by sa mali robiť otvory. Bez súborov Gerber sa váš návrh nemôže dostať do výroby.

• 3D kreslenie

  3D výkres poskytuje kompletný pohľad na zostavenú dosku plošných spojov. Pomáha potvrdiť výšku súčiastok, medzery a celkové uloženie. Tento krok predchádza problémom pri umiestnení dosky do jej krytu.

• Montážny výkres

  Montážny výkres slúži ako návod pre výrobu. Zobrazuje správne umiestnenie súčiastok a očakávané rozloženie hotovej dosky. To zaisťuje presnosť počas montáže.

• Pick and Place súbor

  Tento súbor obsahuje presnú polohu a orientáciu každého komponentu. Používajú ho automatizované stroje na rýchle a presné umiestnenie súčiastok na dosku.

• Dizajn alebo špecifikácie krytu

  Ak bude vaša doska plošných spojov inštalovaná vo vnútri puzdra, mali by ste poskytnúť podrobnosti o puzdre. To umožní výrobcovi potvrdiť správne uloženie a mechanickú kompatibilitu.

• Softvér na programovanie integrovaných obvodov

  Ak váš návrh obsahuje programovateľné integrované obvody, mali by ste si pripraviť potrebný softvér. To umožňuje výrobcovi EMS programovať čipy počas alebo po montáži. Niektorí partneri môžu tiež poskytnúť bezpečné metódy prenosu citlivých súborov.

• Testovací súbor

  Testovací súbor popisuje, ako by sa mala overiť hotová doska plošných spojov. Zahŕňa metódy, postupy a kontrolné body. Vďaka tomu môže váš partner EMS potvrdiť, že doska funguje podľa očakávania.

Manuálne osadzovanie dosiek plošných spojov pre hobbyistov

Nasleduje jednoduchý a názorný postup najmä pre tých z vás, ktorý sa rozhodli prvý krát osadiť dosku plošného spoja, respektíve čo to chcú skúsiť s elektronikou. Na úvod predpokladajme, že dosku plošných spojov už máte vyleptanú a navŕtanu, napríklad s jedným z výrobných postupov, alebo ste si ju nechali vyrobiť v Číne, či niekym známym, čo s tým už má skúsenosti.

Príprava dosky a kontrola

Plošný spoj by mal byť pred samotným osádzaním ošetrený vhodným spájkovateľným lakom, ktorý má na starosti ochranu medených "cestičiek" pred oxidáciou a zároveň zlepšuje priľnavosť spájky (cínu), pri samotnom osádzaní komponentov. Plošné spoje, ktoré sú vyrobené profesionálne majú na sebe niekoľko vrstiev. Jednou z nich je "Nepájivá maska". Jej úlohou je najmä ochrana DPS pred oxidáciou, a v prípade spájkovania spájkovacou vlnou (vo veľkosériovej výrobe), zabraňuje naneseniu spájky (cínu) iba na spájkovacie body - pady. Ďalšou vrstvou je tzv. "striebriaca vrstva", ktorej úlohou je rovnako ochrana pred oxidáciou dosky plošného spoja, zmenšením prechodového odporu. Poslednou vrstvou na plošnom spoji - tentoraz zo strany komponentov pri pohľade zhora je sieťotlačová vrstva, ktorá má informačnú funkciu. DPS opatrená sieťotlačou s popisom osadenia komponentov. Na záver ešte spomeniem, že DPS môžu - no nemusia obsahovať tzv. prekovy, čo je v podstate chemicky nanesená vrstva vodivého kovu vo vyvŕtanom otvore DPS, ktorá zabezpečuje vodivý prechod z jednej strany DPS na druhú stranu.

Vždy si pred osádzaním skontrolujte vyrobené DPS na možný výskyt chýb pri ich návrhu a výrobe. Kontrolu vykonajte vždy podľa schémy zapojenia, vyhnete sa tak nemilému prekvapeniu v podobe zničeného, alebo nefunkčného zariadenia napríklad elektrickým skratom. Rovnako skontrolujte aj "celistvosť spojov" DPS, to znamená, či sa na nej nenachádzajú "podleptané" miesta, ktoré nie sú elektricky vodivé, to znamená, že spoj je prerušený. Často sa totiž stáva, že pri "podleptaní" vznikajú mikrotrhliny, ktoré majú za následok prerušenie vodivej dráhy a tým pádom nefunkčnosti výrobku.

Pokiaľ ešte nie je čerstvo vyrobená DPS ošetrená lakom, môžte tak urobiť až po jej kontrole. Pred nanesením laku, dosku dôkladne odmastite, umyte a osušte. Lak sa dá bežne zakúpiť vo forme aerosóolového spreja, v krajnej núdzi dobre poslúži aj kolofónia, ktorá sa dá bežne kúpiť v domácich potrebách, alebo drogérii vo forme "krištáľov". Tú si rozpustíme v primeranom množstve rozpúšťadla Acetón. Lak si narieďte tak, aby bol "vodovej" konzistencie, rýchlejšie tak uschne a vy tak budete môcť skôr pokračovať. Odporúčam nalakovanú dosku umiestniť vonku na priame slnko, nakoľko výpary acetónu sú silno prchavé, výbušné a horľavé! Vždy si rozrobte iba také množstvo, ktoré dokážete spracovať na jedno použitie, nakoľko vám pomerne rýchlo zaschne. Lak nanášajte jemným štetcom.

Doporučenie: Pri práci s acetónom pracujte v dobre vetranej miestnosti!

Príprava komponentov

V prvom rade si skontrolujte, že máte všetky potrebné komponenty a roztrieďte si ich podľa druhu a hodnoty. Pri komponentoch náchylných na zničenie elektrostatickým nábojom buďte obzvlášť opatrný a nevyberajte ich zatiaľ z ich ochranného prepravného balenia! Takto označené balenia majú označenie "ESD". U komponentov pri ktorých nie je zjavne označená ich hodnota, použite napr. digitálny multimeter, so správne zvoleným rozsahom. To sa týka najmä rezistorov, ktoré sa označujú farebným kódom, poprípade keramických kondenzátorov, ktoré majú číselné označenie kapacity. Dbajte, aby ste medzi sebou nezamenili najmä kremíkové diódy a zenerové diódy, ktoré majú rovnaké púzdro, pokiaľ sa jedná o klasické THT komponenty. Dobrou pomôckou nám môže byť napríklad silnejšia lupa.

Bežné kremíkové diódy majú označenie napr. 1N4148, zenerové diódy majú napr. označenie BZX... ďalšie označenie je podľa hodnoty zenerového napätia. Roztriedené a odmerané komponenty - ich vývody si natvarujte podľa rozostupu / rozteče predvŕtaných otvorov v plošnom spoji. Komponent po natvarovaní prestrčíme otvorom a skrátime na max. dĺžku 2 mm od dosky a následne ho zahneme smerom k pokračujúcemu spoju. Má to tú výhodu, že pri manipulácii s DPS (otáčanie dosky za účelom kontroly, alebo spájkovania) vám komponenty nevypadnú z DPS a vy ich tak nebudete musieť opätovne osádzať. Takto osadíme postupne všetky komponenty.

Proces spájkovania

Doporučenie: Vždy osádzajte ako prvé najnižšie komponenty - teda tie, ktoré budú "ležať" na DPS, to znamená rezistory, diódy, kondenzátory, objímky pre integrované obvody.

Pri spájkovaní viacvývodových komponentov - napr. objímka integrovaného obvodu (DIL) postupujeme tak, že si pridržíme prstom objímku a vždy prispájkujeme prvý a posledný pin objímky. Následne prispájkujeme aj ostatné piny. Pre dvojvývodové komponenty zaspájkujeme najskôr jeden a potom druhý vývod. Používajte vždy optimálnu teplotu spájkovacieho hrotu tak, aby vám spájka navzlínala okolo vývodu komponentu. Používajte vždy optimálne množstvo spájky a vyvarujte sa nadmernému množstvu spájky - je to jednak neestetické a zároveň sa zvyšuje možnosť vzniku studeného spoja, ktorý sa v niektorých prípadoch, len veľmi ťažko hľadá.

Hrot spájkovačky udržujte čistý bez spálených zvyškov tavidla otieraním o navlhčenú špongiu, prípadne otretím o špeciálnu drátenku. Pokiaľ to spájkovačka / spájkovacia stanica umožňuje, tak si vždy zvoľte optimálnu hrúbku hrotu. To znamená, že pri jemných spojoch používajte "ihlové" hroty o hrúbke 1 až 2 mm, pri väčších plochách - napríklad svorkovnice, konektory, alebo vývody výkonových komponentov použite hrot s hrúbkou 2 až 4 mm a patrične nastavenú teplotu, nakoľko čím je väčšia hrúbka hrotu, spájkovaná plocha a hrúbka použitej spájky, tým je potrebná vyššia teplota pre jeho dokonalé prehriatie. Rovnako to platí aj pri niektorých druhoch spájok, ktorých bod tavenia je vyšší kvôli použitej druhotnej prímesi v spájke, napr. striebro, meď.

Doporučenie: Nikdy nespájkujte / nenahrievajte jeden bod / vývod príliš dlho, nakoľko sa môže stať, že sa buď poškodí spájkovaný komponent, alebo v horšom prípade zničíte plošný spoj.

Doporučenie: Pre spájkovanie používajte vždy kvalitné spájky s tavidlom a na spájkovačke / spájkovacej stanici si nastavte teplotu tavenia odporúčanú výrobcom spájky. Vyhnete sa tak prepaľovaniu tavidla a možnému vzniku studeného spoja. Údaj o teplote tavenia spájky je uvedený na stránkach výrobcu spájky. Pri spájkovaní môžte použiť spájky s obsahom, alebo bez obsahu olova - bezolovnaté, alebo s inými prímesami podľa potreby.

Kontrola po spájkovaní a čistenie

Na záver dôkladne dosku prekontrolujeme, či sú osadené všetky komponenty podľa schémy správne osadené a hlavne aby sa nevyskytovali "diery" v priestore vývodu komponentu a cínového spoja a aby nebola zamenená polarita komponentov. Rovnako skontrolujeme, či nie sú zaliate vývody viacvývodových komponentov - integrované obvody, konektory a pod., prípadné problémy opravte. Pokiaľ je všetko v poriadku a nenašli ste žiadnu chybu tak teraz je vhodné DPS očistiť od zvyškov tavidla, napríklad technickým liehom, alebo špeciálnym čističom pre DPS - Iso Propyl Alkohol 99% (skratkou označovaný aj ako "IPA"). Tento je bežne v predaji či už v niektorých drogériách, alebo špecializovaných obchodoch pre elektroniku.

Príklad kvalitného spájkovania a finalizácie dosky plošných spojov: Spájka je správne rozliata medzi medenou ploškou a vývodom komponentu, žiaden zo spájkovaných spojov nevykazuje "diery", alebo studené spoje a doska je očistená od zvyškov tavidla.
