Sprievodca inštaláciou a údržbou obehových čerpadiel Grundfos

Obehové čerpadlá sú kľúčovými komponentmi vo vykurovacích, chladiacich a vodovodných systémoch, zabezpečujúc efektívnu cirkuláciu kvapaliny. V tomto komplexnom sprievodcovi sa pozrieme na inštaláciu, prevádzku a údržbu obehových čerpadiel Grundfos, vrátane modelov ALPHA2 GO, ALPHA1 GO, COMFORT a pokročilých sérií Magna. Naučíme sa, ako ich správne nainštalovať, polohovať hlavu čerpadla, vykonať elektrickú montáž a ako riešiť bežné problémy, ako je zablokovanie.

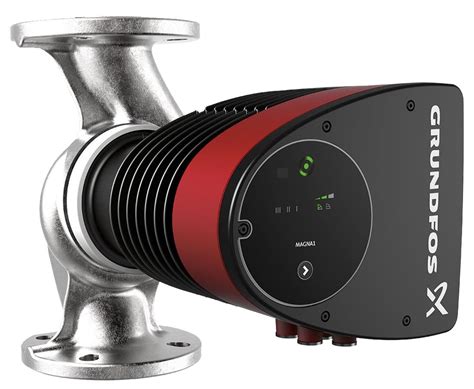

Čerpadlá Grundfos Magna: Špička v technológii obehových čerpadiel

Elektronicky regulované obehové čerpadlá Grundfos Magna predstavujú v súčasnosti špičku na trhu. Zabezpečujú energeticky úspornú prevádzku vykurovacích, chladiacich a vodovodných sústav. Obehové čerpadlá Grundfos Magna zabezpečujú efektívnu cirkuláciu kvapaliny v vykurovacích systémoch, rozvodoch teplej vody aj klimatizáciách. Sú vhodné ako pre rodinné domy, tak aj komerčné budovy. Vďaka elektronickej regulácii a inteligentnému softvéru bude cirkulácia kvapaliny vždy maximálne efektívna. V porovnaní so starými trojrýchlostnými čerpadlami ušetríte s čerpadlami Grundfos Magna až 80 % prevádzkových nákladov, takže sa vám investícia do nového čerpadla rýchlo vráti. Staré trojrýchlostné čerpadlá totiž nevedia reagovať na meniace sa potreby a pracujú úplne zbytočne na konštantný výkon. Aj preto sa dnes už v EÚ nesmú vyrábať ani predávať.

Ako vybrať a nainštalovať čerpadlo Grundfos Magna

Kľúčovým technickým parametrom pri výbere čerpadla je objem vykurovacej sústavy - teda počet radiátorov alebo plocha podlahového vykurovania. Podľa toho musíte vybrať zodpovedajúci výkon alebo dopravnú výšku čerpadla. Čerpadlo Grundfos Magna si môžete vybrať aj podľa požadovaného prietoku a tlaku. Ponuka obehových čerpadiel Grundfos Magna je skutočne široká, takže si vyberie naozaj každý. Vhodné umiestnenie a počet obehových čerpadiel by mal určiť projektant, pričom čerpadlá Grundfos Magna možno vďaka odolnej konštrukcii inštalovať na spätné potrubie aj začiatok okruhu.

Pred inštaláciou je nutné pomocou ventilov uzavrieť prúd vody. Pomocou pripojovacích závitov / príruby upevnite čerpadlo na potrubie. Pred čerpadlo nainštalujte magnetický filter mechanických nečistôt, ktorý zabráni zanášaniu čerpadla. Potom čerpadlo zapojte do elektrickej siete, prípadne pripojte riadiacu jednotku a zvoľte prevádzkový režim. Kľúčom k optimálnej prevádzke je odvzdušnenie čerpadla. Spôsob odvzdušnenia nájdete v príručke k vami vybranému modelu. Tie najpokročilejšie modely sa pritom odvzdušňujú úplne automaticky.

Modely obehových čerpadiel Grundfos Magna

Ponuka čerpadiel série Magna je rozmanitá a prispôsobená rôznym potrebám:

Obehové čerpadlá Grundfos Magna3 disponujú 3 chytrými funkciami:

• AUTOADAPT: Patentovaná funkcia, ktorá neustále vyhodnocuje požiadavky sústavy (napríklad kedy využívate najviac teplej vody alebo kedy a v ktorých miestnostiach najčastejšie kúrite). Tieto dáta potom obehové čerpadlo Grundfos využije na optimalizáciu prevádzky vykurovania či ohrevu teplej vody s ohľadom na vaše individuálne potreby.
• FLOWLIMIT: Vďaka funkcii FLOWLIMIT jednoducho nastavíte maximálny prietok. Táto funkcia prispieva k vyváženosti sústavy a redukuje potrebu použitia vyvažovacích ventilov.
• FLOWADAPT: Režim FLOWADAPT je kombináciou vyššie uvedených funkcií. Tieto inteligentné funkcie prinášajú užívateľom významné úspory, optimálny komfort, a navyše bez nutnosti čerpadlo nastavovať.

Inštalácia čerpadiel Grundfos ALPHA2 GO a ALPHA1 GO

V tomto module sa naučíme, ako nainštalovať čerpadlá ALPHA2 GO a ALPHA1 GO, čo zahŕňa montáž krytu, polohovanie hlavy čerpadla, a elektrickú montáž, vrátane adaptérov na výmenu.

Príprava na inštaláciu

Najprv sa pozrite sa na šípky na telese čerpadle ALPHA1 GO alebo ALPHA2 GO. Označujú smer prúdenia čerpadlom. A potom zatvorte vstupné a výstupné ventily. Keď čerpadlo nasadzujete na potrubie, namontujte s ním aj dve dodané tesnenia. Uistite sa, že ste čerpadlo nainštalovali s horizontálnym hriadeľom motora v rozmedzí ± 5°.

Polohovanie hlavy čerpadla a elektrická montáž

Pri inštalácii čerpadla ALPHA2 GO alebo ALPHA1 GO môžete umiestniť hlavu čerpadla v polohách 3, 6, 9 a 12 hodín. Čerpadlo ALPHA2 GO s označením K, pre aplikácie, kde môže dôjsť ku kondenzácii, môže byť namontované iba v polohe 9 hodín.

Ak chcete zmeniť polohu hlavy čerpadiel ALPHA2 GO alebo ALPHA1 GO, použite na uvoľnenie a odstránenie štyroch skrutiek hlavy čerpadla 4 mm šesťhranný imbusový kľúč. Ak chcete konektor nastaviť pod 90-stupňovým uhlom, postupujte podľa krokov 1 až 5, ako je popísané vyššie. Potom zdvihnite predný panel konektora, otočte hlavný konektor o 90 stupňov a umiestnite predný panel do polohy 90 stupňov. Zmontujte konektor. Zacvaknite telo konektora na miesto a utiahnite káblovú priechodku.

Adaptéry na výmenu

Pri nahradení čerpadiel UPM3 alebo UPM4 čerpadlom ALPHA2 GO sa vyžaduje signálový adaptér FCI, ak pôvodné čerpadlo bolo riadené prostredníctvom externého signálu pomocou pripojenia FCI. Odporúča sa napájací adaptér ALPHA pri výmene starších generácií čerpadiel ALPHA1, 2 a 3.

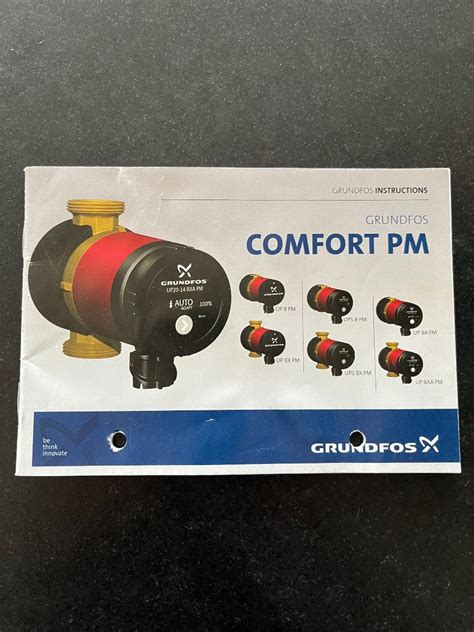

Inštalácia čerpadiel Grundfos COMFORT

V tomto videu sa dozviete, ako inštalovať čerpadlá COMFORT do sústav na cirkuláciu teplej vody nachádzajúcich sa v obytných budovách.

Postup inštalácie

Pred inštaláciou čerpadla COMFORT si prečítajte montážny návod. Najprv sa uistite, že v sústave je namontovaný spätný a uzatvárací ventil. Ak je sústava rozvetvená, uistite sa, že je vybavená vyvažovacími ventilmi a je hydraulicky vyvážená. Pri variantoch čerpadiel s režimom AUTOADAPT s externými snímačmi teploty nájdete ku krytu riadiacej skrinky pripevnený snímač a kábel snímača. Nesmiete ťahať za kábel snímača - hrozí tým poškodenie. Jemne odviňte kábel snímača na požadovanú dĺžku otáčaním riadiacej skrinky proti smeru hodinových ručičiek, podľa dostupnosti v konkrétnych krajinách.

Ak je sústava pod tlakom, zabezpečte izoláciu oblasti, do ktorej inštalujete čerpadlo. Dávajte pozor na horúcu vodu vo vnútri čerpadla. Šípka na telese označuje smer prietoku vody cez čerpadlo. Ak boli s čerpadlom dodané ventily, uistite sa, že ste uzatvárací ventil priskrutkovali v smere proti toku a spätný ventil v smere toku. Keď čerpadlo nasadzujete na potrubie, namontujte s ním aj dodané tesnenia. Čerpadlá COMFORT je možné namontovať vertikálne, horizontálne a s hlavou čerpadla smerujúcou nadol. Nech už čerpadlo namontujete akokoľvek, uistite sa, že po inštalácii kábel smeruje nadol.

Ak potrebujete otočiť displej čerpadla, uvoľnite spojovaciu maticu a otočte hlavu čerpadla do požadovanej polohy. Pri výmene starého čerpadla budete možno musieť vymeniť iba hlavu čerpadla. Vďaka konštrukcii obežného kolesa pasuje na mosadzné telesá mnohých iných značiek čerpadiel. Na záver pripojte čerpadlo COMFORT k zdroju napájania. Upozorňujeme, že kábel so zástrčkou je súčasťou všetkých modelov, s výnimkou Veľkej Británie, kde si používatelia musia kábel zakúpiť samostatne. Zapnite čerpadlo a vypustite všetok zvyšný vzduch. To sa dá dosiahnuť niekoľkonásobným vypnutím a zapnutím čerpadla.

Odvzdušnenie čerpadla COMFORT

Ak sústava nemá odvzdušňovací ventil, zrejme budete musieť sústavu prepláchnuť cez teleso čerpadla. V sústave nesmie byť vzduch, inak nebude správne fungovať. Na izoláciu sústavy zatvoríte uzatvárací ventil a potom demontujte hlavu čerpadla. Grundfos poskytuje odvzdušňovacie príruby ako voliteľné príslušenstvo. Nasaďte odvzdušňovaciu prírubu na teleso čerpadla a na prírubu namontujte hadicu. Potom otvorte uzatvárací ventil pred čerpadlom a umožnite vode vytekať, až kým sa v potrubí neuvoľní vzduch.

Diagnostika a riešenie problémov s obehovými čerpadlami Grundfos

V prípade, že počas letnej sezóny vypínate obehové čerpadlo vo svojom vykurovacom systéme, môže dôjsť k jeho zablokovaniu. Tento nepríjemný problém môže viesť k poruchám celého vykurovacieho systému, predĺženiu doby jeho spustenia a v niektorých prípadoch aj k finančne náročným opravám. Preto je dôležité venovať obehovému čerpadlu pozornosť a pravidelne ho kontrolovať.

Ako spoznať nefunkčné obehové čerpadlo

S príchodom zimy môže nastať situácia, kedy spustíte kotol, čerpadlo je zapnuté, ale voda necirkuluje a radiátory môžu zostať chladné. Práve to je signál, že obehové čerpadlo nepracuje, ako má. Tiež na samotnom čerpadle Grundfos, na rozdiel od zelenej farby kontrolky, môže svietiť červená. Nefunkčné či pokazené obehové čerpadlo poznáte podľa niekoľkých ďalších ukazovateľov. Môže vydávať neobvyklé zvuky, ako bzučanie alebo klepanie, niekedy nie je počuť žiadny zvuk, alebo naopak vibruje. Jasným znamením problému ale býva to, že potrubie je pred čerpadlom horúce, za čerpadlom chladné. To všetko ešte nemusí znamenať zásadný problém, väčšinou býva „len“ zablokované.

Príčiny zablokovaného obehového čerpadla

Existuje niekoľko hlavných príčin, prečo k zablokovaniu obehového čerpadla môže dôjsť:

• Zlá kvalita čerpanej kvapaliny: Jedným z najčastejších problémov, ktorý k blokáde vedie, je napríklad zlá kvalita čerpanej kvapaliny. Ak médium nezodpovedá platným normám, môže obsahovať nečistoty alebo sedimenty, ktoré sa usadzujú na vnútorných častiach čerpadla, najmä na rotore. Tieto usadeniny môžu obmedziť alebo úplne zablokovať pohyb rotora, čo znemožňuje správnu funkciu čerpadla. Kvalitu čerpanej vody je preto nutné pravidelne kontrolovať a dodržiavať odporúčané postupy údržby systému, vrátane jeho čistenia.
• Zlé odvzdušnenie: Ďalšou možnou príčinou problémov je zlé odvzdušnenie čerpadla pri jeho prvom spustení alebo po dlhšej dobe nečinnosti. Pokiaľ nie je čerpadlo riadne odvzdušnené, hromadí sa vo vnútri systému vzduch, ktorý bráni správnemu prúdeniu kvapaliny. To môže mať za následok nielen zníženie účinnosti čerpadla, ale aj jeho úplné zablokovanie. Pravidelná kontrola odvzdušnenia čerpadla a celého systému by preto mala byť súčasťou bežnej údržby vykurovacieho systému.

Ako postupovať pri zablokovaní obehového čerpadla Grundfos ALPHA

Pokiaľ už k zablokovaniu obehového čerpadla dôjde, je dôležité postupovať správnym spôsobom, aby nedošlo k ďalšiemu poškodeniu. U čerpadiel rady Grundfos ALPHA, ktoré sú veľmi rozšírené predovšetkým v domácich vykurovacích systémoch, je možné zablokovaný rotor uvoľniť podľa nasledujúceho postupu:

1. Vypnite prívod elektrickej energie do čerpadla. Nikdy nevykonávajte žiadnu údržbu na zapnutom zariadení.
2. Zatvorte ventily na oboch stranách čerpadla, aby ste zabránili prietoku vody počas údržby.
3. Pokiaľ bolo čerpadlo v prevádzke, nechajte ho vychladnúť, aby nedošlo k popáleniu pri manipulácii.
4. Uvoľnite tlak v systéme a vypustite zvyškovú vodu z čerpadla.
5. Pomocou skrutkovača alebo vhodného náradia odskrutkujte hlavu čerpadla a skontrolujte rotor. Odstráňte prípadné usadeniny, ktoré by mohli brániť jeho voľnému pohybu a pokúste sa rotor manuálne uvoľniť.

Tento postup môže pomôcť zablokovaný rotor uvoľniť a sprevádzkovať čerpadlo. Ak si nie ste istí, ako čerpadlo správne rozobrať, alebo pokiaľ problém pretrváva, je vždy lepšie konzultovať situáciu s odborníkom alebo servisným technikom, aby nedošlo k ďalšiemu poškodeniu zariadenia.

Uvoľnenie čerpadla ALPHA1L pomocou deblokačnej skrutky

U čerpadiel ALPHA1L je odblokovanie rotora ešte jednoduchšie, pretože je vybavené špeciálnou deblokačnou skrutkou. Táto skrutka je navrhnutá tak, aby umožnila ľahké manuálne uvoľnenie hriadeľa v prípade zablokovania. Ako na to?

1. Pomocou krížového skrutkovača zatlačte na deblokačnú skrutku.
2. Akonáhle pocítite odpor, otáčajte skrutkou proti smeru hodinových ručičiek.
3. Ak sa hriadeľ uvoľní a skrutka sa dá ľahko otáčať, je rotor opäť funkčný.

Tento jednoduchý a rýchly postup umožňuje majiteľom jednoducho čerpadlo uvoľniť bez potreby demontáže alebo špecializovaného náradia.

Prevencia zablokovania a dôležitosť odvzdušnenia

Najdôležitejšia je prevencia, aby ste predišli problémom so zablokovaním rotora obehových čerpadiel Grundfos ALPHA2 alebo ALPHA3 v budúcnosti, môžete využiť špeciálnu funkciu tzv. letného režimu. Tá zaistí, že čerpadlo vykonáva pravidelný automatický pohyb aj v čase, keď nie je bežne v prevádzke. Tento pohyb pomáha predchádzať usadzovaniu nečistôt a zabraňuje zablokovaniu rotora, čo výrazne znižuje riziko poruchy pri opätovnom spustení vykurovacieho systému pred zimou.

Po každom zásahu, či už ide o uvoľnenie rotora alebo inú údržbu, je nutné čerpadlo a celý systém opäť odvzdušniť. Tento proces zaistí, že v potrubí nebude vzduch, ktorý by mohol obmedziť výkon obehového čerpadla alebo spôsobiť ďalšie zablokovanie. V prípade zablokovania je dôležité postupovať správne podľa uvedených krokov a v prípade potreby vyhľadať odbornú pomoc. Nápomocní vám môžu byť špecialisti z oddelenia technickej podpory predaja, poprípade zamestnanci Inštalatércentier Ptáček.
