Komplexný sprievodca odvodňovacími žľabmi a systémami

Odvodňovacie žľaby a vpusty sú inžiniersky navrhnuté komponenty alebo systémy určené na zachytávanie dažďovej vody z plochy a jej následné odvádzanie preč, napríklad do kanalizácie. Tieto systémy sú nevyhnutnou súčasťou každej stavby, či už ide o dom, komunikáciu alebo priemyselný areál, najmä v dôsledku extrémnych výkyvov počasia.

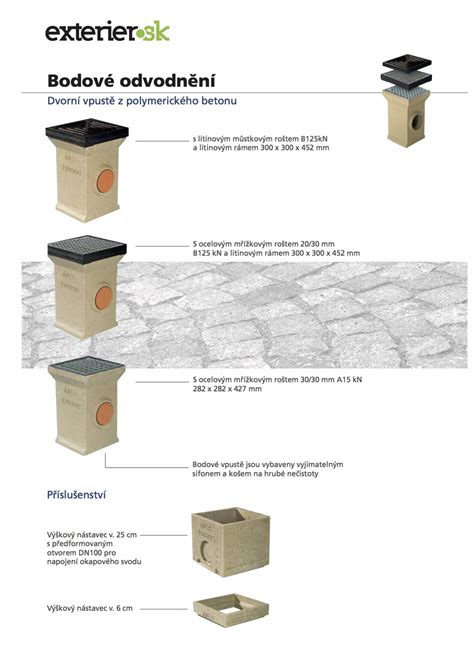

Líniové a bodové odvodnenie: Rozdiely a výhody

Líniové odvodnenie predstavuje ideálne riešenie pre zákazníkov, ktorí hľadajú jednoduché, estetické a odolné odvodňovanie okolo domu, na príjazdových cestách, terasách a čoraz častejšie aj priamo v garáži. Jeho hlavnou výhodou oproti bodovému odvodneniu v podobe odvodňovacích vpustov je spádovanie plochy v jednom smere. Pri bodovom odvodnení je nutné spádovať všetky jednotlivé úseky plochy k vpustom, čo môže byť často komplikovanejšie.

Pojmy líniové odvodnenie alebo vonkajšie odtokové žľaby označujú odvodňovací systém zložený z uzavretého žľabu s roštom alebo štrbinovým krytom na úrovni povrchu. Všetky konfigurácie líniových žľabov zaisťujú účinný odvod povrchovej vody.

Typy a materiály odvodňovacích žľabov

Žľaby sú vyrábané z rôznych materiálov, ktoré určujú ich vlastnosti a vhodnosť pre konkrétne aplikácie. Najčastejšie sa stretávame s polymérbetónom a kvalitným plastom.

Polymérbetónové a betónové žľaby

• Žľaby ACO Drain® N100 z polymérbetónu sú univerzálnym riešením pre všetky typy bytovej a občianskej výstavby. Sú vhodné taktiež pre použitie na odvodnenie garáží, parkovacích plôch, obchodných centier, peších zón alebo námestí.
• Žľaby S 100 K až S 300 K je možné použiť pre odvodnenie plôch s extrémnou záťažou, alebo tam, kde môžu nebezpečné kvapaliny ohroziť zásoby podzemnej vody. Systém S100K až S300K je konštruovaný pre záťaž D400 až F900 kN. Nepriepustnosť, vysoká mechanická odolnosť materiálu s malou vlastnou hmotnosťou poskytuje tie najlepšie predpoklady. Technickou inováciou je „V“ profil, ktorý zvyšuje prietokovú rýchlosť a zlepšuje samočistiaci efekt žľabov. Žľaby majú integrovanú bezpečnostnú SF drážku pre prípadné vytmelenie spojov žľabu a tým zaručenie stopercentnej nepriepustnosti celej línie.
• ACO KerbDrain predstavuje obrubník s integrovaným odvodňovacím žľabom z polymérbetónu v jednom prvku. Nízka hmotnosť, plynulá integrácia s klasickou obrubníkovou líniou a ľahké čistenie podčiarkujú ekonomickú výhodnosť systému od inštalácie až po používanie a údržbu.
• ACO Powerdrain presvedčí mimoriadne dobrými hydraulickými vlastnosťami a vysokou bezpečnosťou pre najnáročnejšie záťažové triedy až po F 900. Tlmiace vložky účinne eliminujú hluk pri prejazde žľabu.
• Žľab ACO Monoblock RD je robustný, jednodielny polymérbetónový odvodňovací systém ideálny pre odvodnenie oblastí s najvyššou triedou zaťaženia F 900. Vďaka jedinečnej konštrukcii je Monoblock zárukou rýchleho, účinného a bezpečného odvodnenia plôch s vysokým dynamickým zaťažením.
• Vyše 60 rokov vyrába HAURATON odvodňovacie žľaby zo špeciálne vyvinutého betónu, ktorý sa neustále inovuje. Produktový rad FASERFIX je preslávený svojou vysokou stabilitou, dlhou životnosťou a odolnosťou voči extrémnemu zaťaženiu. Telo žľabu z betónu vystužené čadičovým vláknom odoláva vysokému dynamickému zaťaženiu až do triedy F 900 (napr. letiská).

Plastové a kompozitné žľaby

• Žľaby ACO Self® patria medzi najpredávanejšiu kategóriu žľabov pre spevnené plochy.
• Žľaby ACO Xxtradrain® sú vyrobené z kvalitného polypropylénu, vďaka čomu majú nízku hmotnosť a vysokú chemickú odolnosť.
• Materiál RECYFIX je moderné riešenie odvodnenia, ktoré spája odolnosť, ekológiu a jednoduchú manipuláciu. Žľaby sa vyrábajú z kompozitu (polypropylénu) a aj napriek nízkej hmotnosti ponúkajú vysokú pevnosť a extrémne dlhú životnosť. Najobľúbenejší odvodňovací žľab strednej triedy zaťaženia (až D400), ideálny pre parkoviská, občianske a železničné stavby. Pevný 20 mm plastový rám perfektne drží kryty, ktoré sú bezpečné aj pre podpätky chodcov.
• Pozinkovaný rám inak kompozitného žľabu spolu s liatinovým roštom s bezpečnostnou úpravou tvorí ideálnu kombináciu pre verejné a priemyselné inštalácie, kde je potrebná spoľahlivosť i pekný vzhľad.
• Štíhly tvar žľabu šetrí miesto, ale vďaka svojej hĺbke zvládne veľké objemy vody. Odolné kompozitné telo a robustná liatinová mriež robia z tohto žľabu ideálneho partnera pre náročné prevádzky - od čerpacích staníc cez zberné dvory až po ťažšie priemyselné areály.

Komponenty odvodňovacích systémov

Odvodňovací systém sa skladá z viacerých kľúčových prvkov, ktoré zaisťujú jeho funkčnosť a spoľahlivosť:

• Žľab: Základný prvok systému, ktorý zaisťuje zber, dočasné zadržanie a následné odvedenie dažďových alebo technologických vôd. Vanička je často vyrobená z plastu, má formu kanála s prierezom C, ktorého konce sú profilované do tvaru drážok, čo umožňuje zasunutie do drážok, ktoré sú súčasťou odvodňovacieho žľabu. Dôležitým prvkom je vonkajšie rebrovanie, ktoré vykonáva výstužnú funkciu a zlepšuje vlastnosti montáže vo vytvrdenom povrchu alebo betóne.
• Kryty, rošty alebo mreže: Tieto prvky presne pasujú do žľabu a spolu s rámom, ktorý ich fixuje, by mali byť "zapadnuté" cca 3-5 mm pod úroveň okolitej plochy. Systémové kryty sú dostupné v rôznych triedach zaťaženia podľa normy EN 1433 (A15 - F900) a v rôznych dizajnoch (napr. pozink, liatina, nerez, plast). Rošty zároveň slúžia na ochranu systému pred vniknutím nečistôt a pevných častíc (napr. lístia, kamienkov). Naskrutkovateľné rošty bránia ich posunutiu počas prevádzky, čo im dáva dlhšiu životnosť. Otvory v štruktúre roštu hrajú dôležitú úlohu v procese odtoku vody do žľabu a dodatočne posilňujú štruktúru žľabu.
• Zakončovacie čelné steny s nátrubkom: Umožňujú vodorovné napojenie na kanalizačné potrubie, pričom priemer rúrky sa volí podľa hydraulických požiadaviek a rozmeru žľabu. Zakončovacie prvky, čiže čelné steny, predstavujú jednoduché a efektívne riešenie pre uzavretie vetvy líniových žľabov.
• Modulárne revízne šachty a vpusty: Tieto komponenty umožňujú napojenie na odtok a navyše prístup pri čistení systémov (s pevnými krytmi). Taktiež poskytujú dodatočnú retenčnú kapacitu.

Špeciálne požiadavky a aplikácie

Odvodnenie letiskovej infraštruktúry

Odvodňovací žľab v kontexte letiskovej infraštruktúry je každý inžiniersky navrhnutý komponent alebo systém určený na zber, odvádzanie a vypúšťanie povrchovej alebo podzemnej vody zo spevnených plôch - vzletových a pristávacích dráh, pojazdových dráh, stojísk, ciest a parkovísk. Hlavným cieľom je udržiavať suché, bezpečné a konštrukčne stabilné povrchy, ktoré sú nevyhnutné pre bezpečnú a nepretržitú prevádzku lietadiel a podporných vozidiel.

Odvodňovacie žľaby a systémy na letiskách kombinujú povrchové aj podzemné riešenia: otvorené kanály, vpusty s mriežkou, štrbinové žľaby, priepusty a podzemné potrubia. Ich efektivita sa hodnotí podľa toho, ako rýchlo odvádzajú vodu, čím minimalizujú riziko aquaplaningu, obmedzujú poškodenie povrchov a zabraňujú hromadeniu vody, ktoré by mohlo prilákať divokú zver alebo vytvárať environmentálne riziká. Medzinárodné normy (napr. ICAO Annex 14, FAA Advisory Circulars) stanovujú prísne pravidlá pre návrh, kapacitu a údržbu s cieľom zvládnuť vysoké zaťaženia, chemickú expozíciu a zložité environmentálne výzvy. Výber a umiestnenie žľabov závisí od množstva zrážok, sklonu, pôdy, zaťaženia lietadlami a environmentálnych predpisov, vďaka čomu je odvodnenie špecializovanou oblasťou dopravného staviteľstva na letiskách.

Účel a význam odvodnenia na letiskách

• Bezpečnosť a kontinuita prevádzky: Hromadenie vody na letiskových povrchoch môže viesť k aquaplaningu, keď tenká vrstva vody spôsobí stratu kontaktu pneumatík lietadla s povrchom, čím sa znižuje účinnosť brzdenia a ovládateľnosť. Efektívne odvodnenie toto nebezpečenstvo minimalizuje a udržiava prevádzku v bezpečí. Stojatá voda môže spôsobiť meškania letov, zrušenia alebo uzávierky. Rýchly odvod zrážkovej vody umožňuje promptné obnovenie prevádzky po daždi, čo podporuje dôležitú dopravnú úlohu letiska.
• Životnosť povrchov: Voda preniká do trhlín a škár, oslabuje povrchy a podložie, urýchľuje tvorbu trhlín, vyjazdených koľají, výtlkov a v chladnom podnebí aj zdvíhanie povrchu mrazom. Odvodňovacie žľaby chránia konštrukciu povrchov, predlžujú ich životnosť a znižujú nákladné opravy.
• Zníženie rizika zrážky s divou zverou: Nahromadená voda láka vtáky a inú zver, čím sa zvyšuje riziko stretu s lietadlami. Efektívne odvodnenie eliminuje biotopy a zdroje potravy, čím znižuje výskyt divých zvierat v leteckých zónach.
• Ochrana životného prostredia: Povrchový odtok z letísk môže obsahovať palivá, oleje, rozmrazovacie látky a znečisťujúce látky. Odvodňovacie systémy odvádzajú vodu cez úpravné zariadenia pred vypustením, čím zabezpečujú dodržiavanie environmentálnych predpisov a minimalizujú ekologické dopady.
• Dodržiavanie predpisov: Robustné a dôkladne zdokumentované odvodňovacie systémy sú požadované úradmi (FAA, ICAO, miestne orgány). Nedodržanie môže viesť k pokutám, prevádzkovým obmedzeniam alebo poškodeniu reputácie.

Komponenty letiskových odvodňovacích systémov

• Povrchové odvodňovacie kanály: Žľabové odvodňovače, štrbinové žľaby a žľaby s mriežkou pozdĺž okrajov povrchov, navrhnuté na vysoké zaťaženie a chemickú odolnosť.
• Podzemné žľaby: Perforované potrubia alebo odvodňovacie vrstvy pod povrchmi zachytávajú vodu, ktorá preniká cez spevnené plochy.
• Zberné šachty a vpusty: Miesta vstupu vody, umiestnené v najnižších bodoch alebo pozdĺž odvodňovacích trás, navrhnuté na zachytávanie nečistôt a sedimentov.
• Priepusty: Veľké potrubia alebo boxy na odvádzanie vody pod dráhami, pojazdovými dráhami alebo cestami, navrhnuté na konštrukčné zaťaženie a hydraulickú kapacitu.
• Výustné objekty: Miesta, kde systém odvádza vodu do prírodných alebo inžinierskych recipientov, často s opatreniami na tlmenie energie a zlepšenie kvality vody.
• Odlučovače ropných látok a sedimentačné šachty: Používajú sa vo vysoko rizikových oblastiach na zachytávanie a úpravu znečisteného odtoku.

Typy odvodňovacích systémov na letiskách

• Povrchové odvodňovacie systémy: Predstavujú prvú líniu obrany, tieto systémy zachytávajú a odvádzajú vodu ešte pred jej hromadením alebo vsakovaním. Návrh ovplyvňuje sklon povrchu, množstvo zrážok a prevádzkové požiadavky. Medzi ne patria žľabové odvodňovače (vysokokapacitné kanály paralelné s dráhami), štrbinové žľaby (úzky povrchový otvor, ideálny pre stojiská) a žľaby s mriežkou (pre priestory, kde je prioritou bezpečnosť chodcov). Pravidelná údržba je kľúčová na predchádzanie upchávaniu a zabezpečenie funkčnosti.
• Podzemné odvodňovacie systémy: Inštalované pod povrchom na zachytávanie vsaknutej vody, chránia podložie pred presýtením a poškodením mrazom. Bežné komponenty sú perforované zberné potrubia a odvodňovacie vrstvy z HDPE, betónu alebo geosyntetík. Sú nevyhnutné vo vlhkých oblastiach alebo pri vysokej hladine podzemnej vody.
• Líniové/žľabové odvodnenie: Súvislé kanály (s mriežkou alebo bez) inštalované pozdĺž okrajov povrchov alebo vo veľkých stojiskových zónach. V rýchlych oblastiach sa volí štrbinový žľab na minimalizáciu rizika FOD (Foreign Object Damage). Hydraulická kapacita závisí od veľkosti kanála, sklonu a intenzity zrážok.
• Štrbinové žľaby: Úzky, povrchový otvor vedúci do podzemného kanála. Ideálne pre hladké, ničím nerušené povrchy. Znižuje riziko FOD a nároky na údržbu, často využívané na stojiskách a pojazdových dráhach.
• Žľaby s mriežkou: Kanály s vyberateľnými mriežkami umožňujú vstup vody a zabraňujú vniknutiu nečistôt. Používajú sa v airside aj landside oblastiach. Mriežky musia byť pevné (tvárna liatina, nerezová oceľ), bezpečne uzamykateľné a v prípade potreby v súlade s ADA.
• Zberné šachty a vpusty: Bodové objekty v najnižších miestach alebo na križovatkách, so zbernými priestormi na nečistoty a sedimenty. Nevyhnutné na prevenciu upchávania systému a vypúšťania znečistenia.
• Priepusty: Veľké potrubia alebo boxové objekty odvádzajúce vodu pod infraštruktúrou. Musia zvládnuť vysoké prietoky, zaťaženie a odolávať korózii. Materiály zahŕňajú vystužený betón, HDPE a vlnitý kov.

Návrhové požiadavky a kritériá letiskových odvodňovacích systémov

• Nosnosť: Žľaby v airside oblastiach musia znášať extrémne zaťaženie lietadlami (často >900 kN, EN 1433 F900 alebo ekvivalent). Nevyhnutné sú vysokopevnostné materiály a bezpečné uzamykacie systémy.
• Hydraulická kapacita: Systémy sú dimenzované na návrhové dažde (5-, 10- alebo 100-ročné udalosti) s prísnymi limitmi rozliatia vody, aby sa predišlo aquaplaningu. Hydraulické modelovanie zabezpečuje, že kanály a potrubia zvládnu maximálne prietoky.
• Výber materiálov: Materiály musia odolávať vysokému zaťaženiu, rozmrazovacím látkam, palivám a cyklom mrazu a topenia. Používajú sa tvárna liatina, vysokopevnostný betón, nerezová oceľ a HDPE.
• Dodržiavanie environmentálnych a regulačných požiadaviek: Systémy musia upravovať znečistenia a spĺňať povolenia. Medzi prvky môžu patriť odlučovače ropných látok, sedimentačné nádrže a retenčné objekty. Dokumentácia a pravidelné reportovanie sú často povinné.
• Zníženie rizika prilákania divej zveri: Treba sa vyhýbať stojatej vode a objektom, ktoré lákajú zver, v súlade s pokynmi ICAO a FAA pre manažment divej zveri.
• Údržba a prístupnosť: Systémy sa navrhujú pre jednoduchú kontrolu a čistenie - vyberateľné mriežky, prístupové poklopy a kontrolné šachty. Ich návrh, realizácia a údržba vyžadujú špecializované inžinierske znalosti, dôsledné dodržiavanie štandardov a neustálu prevádzkovú pozornosť.

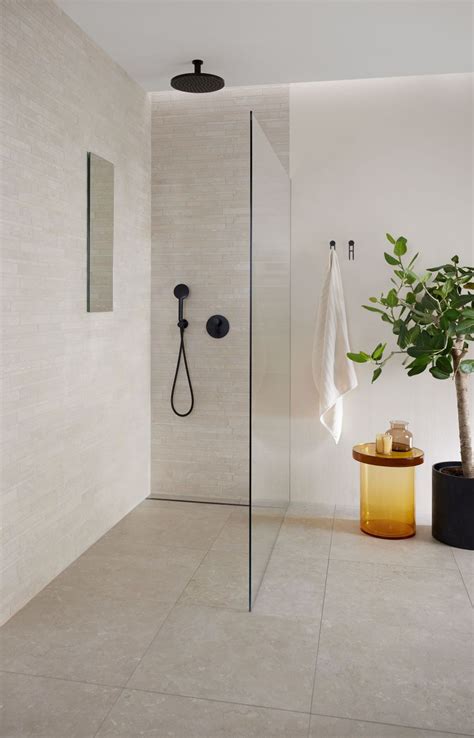

Odvodnenie kúpeľní a interiérov (ACO Shower Drain)

Odvodňovacie žľaby a rošty ACO Shower Drain poskytujú spoľahlivé, veľmi kvalitné a zároveň dizajnové riešenie odvodnenia kúpeľne i ďalších priestorov. Žľaby i rošty sú navrhnuté tak, aby sa prispôsobili vášmu želaniu v štandardných i nadštandardných dĺžkach, modernom dizajne odtokových roštov v nerez, skle alebo pre zadláždenie a dokonale tak zapadli a dotvorili výsledný štýl kúpeľne. Žľaby sú ideálne predovšetkým, ak chcete zachovať jednotný dizajn kúpeľne - podlaha a prípadné dekory nie sú narušované a celá miestnosť pôsobí zjednotene, elegantne a priestranne.

Prietok a protihluková ochrana

Pre podlahové vpusty s odtokom DN50 je stanovená hodnota 0,8 l/s (48 l/min). Minimálny prietok odvodňovacieho žľabu ACO Shower Drain je 0,4 l/s (26 l/min) bez vodnej hladiny nad roštom, čo znamená, že môžeme použiť sprchovú hlavicu aj s omnoho vyšším prietokom (napr. 1,5 l/s).

Požiadavky na ochranu proti hluku stanovené v norme DIN 4109 sa vzťahujú na úroveň hluku v situácii, keď bola výstavba už dokončená. Ochrana proti hluku je obzvlášť dôležitá u viacgeneračných a bytových domov, pretože väčšina ľudí považuje svoj domov za oázu pokoja a miesto s dostatkom súkromia. Sprchové žľaby ACO ShowerDrain E spĺňajú kritériá na zvýšenú úroveň protihlukovej ochrany podľa normy DIN 4109 (A1:2001), ale tiež spĺňajú požiadavky VDI 4100. Skúšky týkajúce sa tejto vyhlášky boli vykonané vo Fraunhoferovom inštitúte pre stavebnú fyziku (IBP), ktorý je akreditovaný DAP (Nemecký akreditačný systém pre testovanie), v súlade s normou EN ISO/ICE 17025.

Tesnenie a inštalácia

Spoľahlivé tesnenie je u odtokových žľabov absolútnou nutnosťou, pretože v opačnom prípade by došlo k nemalým škodám na konštrukcii podlahy. Správna inštalácia a hydroizolačná vrstva v spojení s obvodovou prírubou odtokového žľabu zaisťuje spoľahlivé a trvalé tesnenie. Cech obkladačov (FNN) z Ústredného zväzu nemeckého stavebníctva a Obchodné združenie obkladov a dlažieb, ktoré je súčasťou Nemeckej centrálnej stavebnej organizácie, boli použité na veľtrhu BAU 2013 v Mníchove ako platforma pre zavedenie sady pokynov pre plánovanie a návrh vpustí a žľabov používajúcich na utesnenie hydroizolačnej stierky. Spoločnosť ACO hrala významnú úlohu pri vývoji týchto pokynov. Sprchové žľaby ACO Shower Drain sú predinštalované - majú pevne spojené jednotlivé súčasti, čo zaručuje absolútnu vodotesnosť celého tela sprchového žľabu.

Kritériá pre správny výber odvodňovacieho žľabu

Výber žľabu zďaleka nemusí byť prechádzka ružovou záhradou. Je to technická záležitosť, ktorú chcete mať vyriešenú správne - a hlavne na prvýkrát. Aby ste vedeli, ako správne zvoliť odvodňovací žľab, je dôležité zohľadniť niekoľko kľúčových aspektov:

• Typ a účel plochy: Pre parkoviská, občianske a železničné stavby sú vhodné žľaby strednej triedy zaťaženia (až D400), zatiaľ čo pre letiská alebo priemyselné areály s vysokým dynamickým zaťažením sú nevyhnutné žľaby triedy F900.
• Trieda zaťaženia: Systémové kryty sa ponúkajú v rôznych triedach zaťaženia podľa normy EN 1433 (A15 - F900). Je kľúčové zvoliť triedu, ktorá zodpovedá predpokladanému zaťaženiu. Potrebujete žľab, ktorý vydrží zaťaženie naloženým kamiónom?
• Hydraulická kapacita a sklon: Dôležitý je sklon terénu a kapacita napojenia na kanalizáciu. Ako spočítať potrebný prietok podľa sprchovej hlavice, alebo ako funguje spádovanie a prietok pri rôznom umiestnení žľabu, sú technické otázky, ktoré je potrebné vyriešiť. Žľaby môžu mať konštantnú hĺbku, stupňovitý spád (smerom k napojeniu na kanalizáciu sa inštalujú žľaby s postupne väčšou hĺbkou) alebo vstavaný spád (žľaby majú spád už z výroby, obvykle 0,5 % alebo 0,6 %, a inštalujú sa v presnom poradí). Rozdiel urobí nielen šírka žľabu, ale aj jeho hydraulická kapacita.
• Materiál: Žľaby sú vyrábané z polymérbetónu, betónu vystuženého čadičovým vláknom, plastu alebo kompozitov. Použitie polypropylénu zaručuje vysokú chemickú odolnosť vrátane pôsobenia kyselín, zásad, solí a organických rozpúšťadiel.
• Dizajn a estetika: V obytných alebo reprezentatívnych priestoroch hrá rolu hlavne vzhľad. Žľaby s nenápadným štrbinovým nátokom z pozinkovanej alebo nerezovej ocele skvele zapadnú do citlivejších priestorov - do mestských centier, okolo historických budov alebo v komerčných zónach.
• Inštalácia a údržba: Pri inštalácii si dajte pozor na tzv. "montážnu jazvu". Vďaka presnému tvarovaniu a materiálovej kompatibilite sa ľahko inštalujú bez nutnosti ďalších úprav. Modulárne revízne šachty a vpusty umožňujú napojenie na odtok a navyše prístup pri čistení systémov.

Prehľad tried zaťaženia odvodňovacích žľabov podľa EN 1433

Ak si neviete rady s napojením na existujúcu kanalizáciu, alebo chcete mať istotu, že odvodnenie vydrží desaťročia, je vhodné obrátiť sa na odborníkov. Kvalitná nemecká značka HAURATON spolu s projektovým servisom ponúka spoľahlivé riešenia pre všetky vaše potreby.
