Obrubník je prvok, ktorý slúži na ohraničenie plôch. V stavebníctve, presnejšie v inžinierskych stavbách, sú obrubníky nepostrádateľným prvkom. Pevnejšie a hrubšie obrubníky sa používajú na inžinierske stavby, na úpravu chodníkov, ciest, parkovísk a ulíc. Obrubníky spĺňajú pritom viaceré funkcie, od estetickej, kedy oddeľujú vydláždenú plochu od okolitého priestoru, až po praktickú, kedy zabraňujú horizontálnemu posunu položenej dlažby, prípadne jej nadmernému znečisteniu od priľahlého záhonu alebo zelene. Tvrdenie, že obrubníky nájdete doslova na každom kroku, nie je vôbec prehnané. Potrebné sú napríklad pri zámkovej dlažbe, pretože napomáhajú vytvárať omnoho pevnejšiu plochu schopnú odolávať aj vysokej záťaži.
Prečo sú obrubníky dôležité pre stabilitu dlažby a ciest?
Správne osadené obrubníky zohrávajú kľúčovú úlohu pri každej realizácii spevnenej plochy. Nejde len o estetický doplnok - ide o nosný prvok, ktorý výrazne ovplyvňuje životnosť celej dlažby. Ak podceníte ich montáž, dlažba sa začne časom rozchádzať, vlniť alebo prepadávať. Zámková dlažba je kladená bez pevného spojenia jednotlivých dlaždíc - stabilitu získava práve tlakom obrubníkov z bokov. Každá sila, ktorá pôsobí na plochu (vozidlo, mráz, sadnutie podkladu), sa prenáša do strany. Platí to dvojnásobne pre pojazdné plochy. Na parkoviskách a príjazdových cestách sú bočné sily výrazne vyššie ako na chodníkoch.
POZOR: Obrubník bez betónu alebo s fixáciou len na spojoch neplní svoju funkciu.
Najdôležitejšou funkciou obrubníkov je spevnenie okrajov dlažby. Obrubník vytvára pevný rám, ktorý drží jednotlivé dlažobné prvky na svojom mieste aj pri dlhodobom zaťažení. Bez kvalitného osadenia dochádza k rozchádzaniu škár medzi dlažbou, postupnému uvoľňovaniu krajov a znižovaniu celkovej pevnosti plochy. Kvalitná stabilizácia dlažby obrubníkmi zabezpečuje ochranu proti podmytiu vodou, zamedzenie pohybu štrkového lôžka a vyššiu odolnosť voči mechanickému zaťaženiu. Správne pripravený základ je kľúčom k tomu, aby následná pokládka obrubníkov prebehla bez komplikácií a aby celá realizácia fungovala spoľahlivo dlhé roky.
Aké typy obrubníkov existujú a ako si vybrať?
Na trhu nájdete viacero typov, ktoré sa líšia materiálom, rozmermi aj účelom použitia. V závislosti od účelu použitia existujú tri druhy obrubníkov: záhradné, dvorové a cestné obrubníky. Cestné obrubníky musia odolávať veľkej sile, preto sa najčastejšie vyrábajú z betónu. Záhradný obrubník je dimenzovaný pre pešie zaťaženie, má menšie rozmery a je lacnejší. Cestný (betónový) obrubník má výrazne väčšie rozmery, vyššiu pevnostnú triedu betónu a je určený pre pojazdné plochy.
Pri výbere je dôležité zohľadniť aj zaťaženie plochy, spôsob využitia a celkový dizajn. Obrubníky do okolia parkovacích miest a pojazdových plôch by mali byť širšie (až okolo 8 cm), pričom v prípade obrubníkov do záhrady či k terasám pokojne môžete zvoliť užšie a kratšie varianty. Používajú sa obrubníky rôznych rozmerov, od 5,5 cm × 20 cm × 100 cm do 15 cm × 24 cm × 100 cm. Pri vjazde do garáže alebo na pozemok vždy používajte nájazdový obrubník - nie cestný.
Technicky sú dostupné plastové alebo kovové obrubníky do zeminy (napr. pre trávnaté plochy). Pre zámkovú dlažbu však nie sú vhodné - nedostatočne odolávajú bočným silám a dlažba sa začne rozchádzať.
Osadenie obrubníkov do suchého betónu - Prečo a pre koho?
Montáž obrubníkov do suchého betónu predstavuje spôsob, ako pevne a presne uložiť obrubníky tak, aby vytvárali stabilný rám pre spevnené plochy. Suchý betón je zmes cementu, kameniva a minimálneho množstva vody. Na rozdiel od klasického betónu má sypkú konzistenciu, čo výrazne uľahčuje manipuláciu aj samotné osádzanie. Po zhutnení a navlhčení postupne tvrdne a vytvára pevné lôžko. Hlavné výhody tohto riešenia:
- umožňuje presné osadenie obrubníkov bez zložitého debnenia,
- skracuje čas realizácie a zjednodušuje postup,
- zabezpečuje dostatočnú pevnosť pre bežné aj stredne zaťažené plochy.
Práve preto sa suchý betón používa na obrubníky pri väčšine menších aj stredných projektov v exteriéri. Použitie suchého betónu patrí medzi najefektívnejšie riešenia pri realizácii obrubníkov. V praxi sa osvedčil najmä pri projektoch ako montáž obrubníkov do suchého betónu, kde je dôležitá kombinácia rýchlosti, presnosti a dostatočnej pevnosti. Oproti klasickému betónu prináša viacero praktických výhod, ktoré oceníte pri menších aj väčších realizáciách.
Rýchlejšia a jednoduchšia realizácia: Suchý betón má sypkú konzistenciu, takže s ním pracujete rýchlejšie a bez potreby zložitého miešania. V praxi to znamená rýchlejšiu pokládku obrubníkov, menej technologických prestávok a jednoduchšie nastavenie výšky a polohy. Dostatočná stabilita po zhutnení: Aj keď ide o suchú zmes, po správnom zhutnení a navlhčení vytvára pevné a stabilné lôžko. Obrubníky tak držia na mieste a odolávajú bežnému zaťaženiu. Nižšie nároky na technologický postup: Na rozdiel od klasického betónu nepotrebujete debnenie ani presné dávkovanie vody. To výrazne znižuje náročnosť realizácie a zároveň minimalizuje riziko chýb. Práca je menej závislá od počasia, zvládnete ju aj pri menších projektoch svojpomocne a proces je flexibilnejší a prispôsobiteľnejší terénu.
Ako prebieha osadenie obrubníkov do suchého betónu krok za krokom?
Samotný proces osádzania obrubníkov nie je príliš zložitý a tí zručnejší ho určite zvládnu aj svojpomocne. Na strane druhej, treba si dávať pozor na dodržanie jednotlivých krokov osádzania a nič nepodceniť, pretože nesprávne osadený obrubník môže byť v budúcnosti zdrojom mnohých problémov. Taktiež nezabudnite ani na hmotnosť jednotlivých blokov. Tá môže dosahovať až desiatky kilogramov, takže manipulácia s nimi rozhodne nebude jednoduchá.

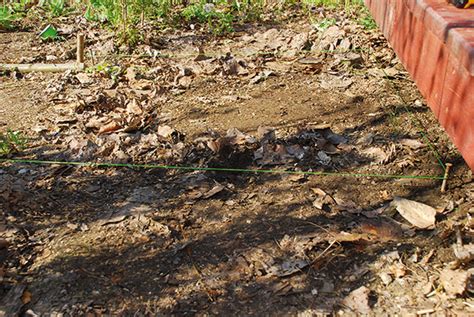

1. Vyznačenie trasy a výšky
Na začiatku si presne určíte líniu, kde budú obrubníky uložené. Používa sa šnúra alebo nivelačný prístroj, aby ste dosiahli rovinu a presnú výšku. Tento krok je dôležitý najmä pri realizáciách ako obrubníky okolo chodníka alebo príjazdovej cesty, kde musí byť výsledok vizuálne aj funkčne presný. Na okraje dlažby natiahneme stavbársky silón a tak vymeriame líniu obrubníkov.
2. Výkopové práce a príprava podkladu
Prvým krokom by malo byť dôkladné vymeranie a realizácia výkopu v závislosti od rozmerov obrubníka. Vykopeme zeminu do potrebnej hĺbky a šírky. Výkop by mal byť o 30 cm širší, ako bude šírka dláždenej plochy. Dno by malo mať sklon minimálne 0,5 % v pozdĺžnom smere, aby sa dažďová voda prirodzene odvádzala z vydláždenej plochy. Na okrajoch výkop prehĺbime, aby sme mohli vybudovať základy na uloženie obrubníkov. Výkop pre obrubník musí byť podstatne širší a hlbší - nestačí iba vyryť drážku pre samotný obrubník. Hĺbku výkopu prispôsobíte typu obrubníka a zaťaženiu plochy. Pri bežných záhradných riešeniach postačuje plytší výkop, no pri obrubníkoch k príjazdovej ceste je potrebné ísť hlbšie, aby ste zabezpečili dostatočnú stabilitu.
3. Základy a zhutňovanie podkladu
Na rastlú alebo dostatočne spevnenú zemnú pláň sa zhotoví pre obrubníky nosná vrstva z ťaženého kameňa alebo štrku zrnitosti 0-32 mm, ktorá sa zhutní. Hrúbka sa určí podľa miestnych podmienok a očakávaného zaťaženia. Na okrajoch výkop podsypeme drveným kamenivom (frakcia 16 - 32 mm). Do vykopaného priestoru je potrebné vsypať dostatok drveného štrku, vo všeobecnosti sa odporúča, aby mal podkladový štrk výšku približne 5-10 cm. Samozrejme, táto výška vždy závisí od konkrétnych podmienok. Plochu zhutníme vibračnou doskou. Po výkope nasleduje dôkladné zhutnenie. Tento krok často rozhoduje o tom, či bude osadenie obrubníkov dlhodobo stabilné. Ak podložie ostane mäkké alebo nerovnomerné, obrubníky sa môžu časom prepadnúť. Používa sa ručné alebo mechanické zhutnenie, pričom cieľom je vytvoriť pevnú a kompaktnú vrstvu, rovnomerné rozloženie tlaku a stabilný základ pre ďalšie vrstvy.
4. Uloženie suchého betónu ako lôžka
Na miesto, kde budeme klásť obrubníky, dáme vrstvu polosuchého betónu. Lôžko musí mať hrúbku minimálne 10 cm. Betónové lôžko sa zhotovuje z tzv. suchého betónu, v prípade plôch, pri ktorých sa vyžaduje väčšia nosnosť sa odporúča zhotovenie betónového lôžka z vlhkej zmesi hrubej cca 15-20 cm. Trieda použitého betónu má byť aspoň C16/20. Táto hrúbka slúži na prenos zaťaženia pôsobiaceho pri realizácii, ako aj pri samotnej prevádzke. Na vrchnú nosnú vrstvu sa zhotoruje betónové lôžko (min. C 16/20), zrnitosti 0/8-0/16, konzistencie S1, zarovnané do roviny zodpovedajúcej plánovanej úrovni vrchnej plochy obrubníkov pri zohľadnení výšky obrubníka. Firma Polákstav uprednostňuje certifikovaný polosuchý betón z betonárne so špecifikáciou: C12/15-X0(SK)-Cl 0,2-Dmax16-S1. Hrúbka lôžka je min. 10 cm.

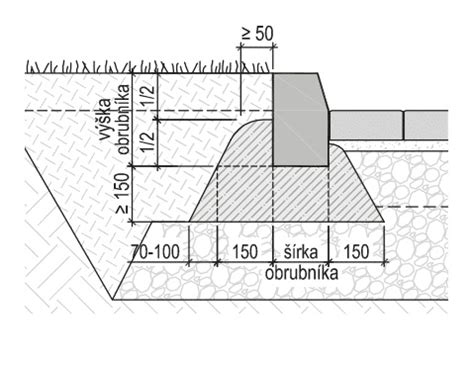

5. Osadenie obrubníkov
Bezprostredne po vytvorení lôžka zo suchého betónu môžete začať s ukladaním betónových obrubníkov. Obrubníky kladieme do vrstvy betónu. Obrubníky sa osadzujú zvislo do betónového lôžka z polosuchej zmesi trieda B 15 hrúbky cca 150-200 mm. Táto hrúbka je potrebná na prenos zaťaženia pôsobiaceho pri samotnej prevádzke. Ukladanie obrubníkov musí byť vykonané tak, aby plocha betónového lôžka bola zaťažovaná rovnomerne. Kontaktná plocha obrubníkov musí byť pred uložením dôkladne navlhčená. Pri ukladaní je potrebné zabezpečiť, aby sa celá spodná plocha obrubníka dôkladne spojila s betónovým lôžkom. Použite prísadu do betónu na zlepšenie priľnavosti. Obrubníky sa ukladajú výškovo, smerovo zvisle do lôžka. Obrubníky zrovnávame podľa vodorovne natiahnutej stavebnej šnúry vytýčenej koncoch stavebnej ryhy. Vyrovnáme ich podľa napnutého silónu podsypaním alebo poklepaním kladivkom. Pomocou gumeného kladiva môžeme spraviť drobné úpravy čo sa týka rovnosti. Jednotlivé bloky obrubníkov je pritom vhodné poklepať gumeným kladivom. Cestné obrubníky spravidla kladieme s pracovnými špárami. Kým betón nestuhne, obrubník je nestabilný. TIP: Obrubník ukladajte vždy do čerstvého, ešte nezačínajúceho tuhnúť betónu.
6. Kontrola rovnosti a výšky
Pri ukladaní obrubníkov priebežne kontrolujeme ich sklon vodováhou. Tú môžeme priložiť na hliníkovú latu (dlhú 2 m). Výška obrubníka musí zodpovedať finálnej výške položenej dlažby. Na vyrovnanie do požadovanej nivelity používajte smerovú šnúru, drevené, resp. gumové kladivo spolu s dreveným poklepovým hranolom.
7. Bočná fixácia a podpora
Ihneď po zarovnaní obrubníka sa po stranách nanáša betónová zmes v sklone cca 45° pre vytvorenie bočnej podpory. Betónovú zmes je potrebné zhutniť prepichovaním, aby sa dosiahlo jej spojenie s lôžkom a priľnutie k obrubníku. Uložené a vyrovnané obrubníky zahrnieme zboku betónom. Ten zahladíme murárskou lyžicou. Následne zasypete boky obrubníkov suchým betónom a zhutníte okolie. Takto vytvoríte pevné ukotvenie, ktoré zabezpečí stabilizáciu dlažby obrubníkmi a odolnosť voči posunu aj zaťaženiu.
8. Škárovanie obrubníkov
Po uložení obrubníkov nasleduje škárovanie, ktoré je potrebné vykonať čo najpozornejšie. Škárovanie obrubníkov zaisťuje ich pevnosť a odolnosť a zabraňuje pohybu. Špáry plníme cementovou maltou alebo plníme plastickou priľnavou hmotou. Preto sa na škárovanie najčastejšie volí cementová hmota. Škáry by mali byť hlboké asi 10 mm pre obrubníky vedľa vozoviek a 5 mm pre pochôdzne plochy, dvory a záhradu. Správnym tvarovaním škár zabránime drobeniu vrchných vrstiev v spojoch, kde dochádza k dynamickému a statickému zaťaženiu. Obrubníky sa môžu ukladať so škárami, ktorých šírka je 3 až 5 mm. Vzniknuté škáry nevyplňujeme. Ak budete škáry vypĺňať cementovou maltou, musí mať škára šírku cca 10 mm. U parkových obrubníkov sa pracovné špáry nevytvárajú vzhľadom na skutočnosť, že čelá obrubníkov sú drážkované, ktoré vzájomne do seba zapadajú. Do škár pomocou metly vmetieme škárovací materiál - kremičitý piesok (frakcia 0 - 2 mm).
9. Finalizácia a zhutňovanie
Po vyzretí betónového lôžka navezieme vrstvu z drveného kameniva (frakcia 8 - 16 mm) a vyrovnáme pomocou hrablí. Hrúbka podkladu závisí od budúceho zaťaženia, v našom prípade mala vrstva hrúbku 10 cm. Vyrovnanú podkladovú vrstvu zhutníme vibračnou doskou. Na zhutnený podklad navezieme vrstvu drveného kameniva (frakcia 4 - 8 mm) a pomocou sťahovacej laty (na jej koncoch si vyrežeme dve „uši“ na výšku dlažbových kociek + 1 cm) plochu vyrovnáme. Hrúbka lôžka je 3 až 5 cm. Podložie už nezhutňujeme. Na vyrovnané dlažbové lôžko už nevstupujeme.
Pri realizácii zámkovej dlažby: Dlažbu kladieme pokiaľ možno od najnižšieho miesta budúcej plochy. Dlažbu kladieme smerom od seba, takže na ňu možno hneď stúpať. Dodržiavame šírku škár odporúčanú výrobcom. Začíname ukladaním celých kociek; tie, ktoré treba dorezať, môžeme nechať voľne položené na mieste ich budúceho umiestnenia. Požadovaný rozmer dlažby, ktorú treba rezať, si nameriame na mieste a vyznačíme ceruzkou. Dlažbu zrežeme na požadovaný rozmer pomocou uhlovej brúsky s diamantovým kotúčom. Upravenú dlažbu doplníme do chýbajúcich miest na dláždenej ploche s pomocou gumeného kladiva. Do škár pomocou metly vmetieme škárovací materiál - kremičitý piesok (frakcia 0 - 2 mm). Povrch vyčistíme od prebytočného kremičitého piesku a spevníme vibračnou doskou s gumovou podložkou - tá chráni dlažbu pred poškodením. Vibrujeme zasucha!
Tabuľka: Odporúčané špecifikácie pre podklad a lôžko cestných obrubníkov
Pre zabezpečenie dlhodobej stability a odolnosti cestných obrubníkov je kľúčové dodržať odporúčané špecifikácie pre ich podklad a uloženie. Nasledujúca tabuľka sumarizuje dôležité parametre:
| Prvok | Rozmer / Hrúbka | Poznámka |
|---|---|---|
| Kamenivový podklad pod lôžkom | min. 10-15 cm zhutneného kameniva | Frakcia 0/32 alebo 0/63 |
| Betónové lôžko | min. 10 cm (odporúča sa 15-20 cm pre vyššiu nosnosť) | Certifikovaný betón C12/15 (pre bežné) až C25/30 (pre cesty) |
| Bočná fixácia - vnútorná strana | min. 1/3 výšky obrubníka | Pevne pritlačená k obrubníku |
| Bočná fixácia - vonkajšia strana | min. 1/3 výšky obrubníka (rovnako ako vnútorná) | Zabezpečuje stabilitu, zabraňuje posunu |
| Čas tuhnutia betónu | min. 24-48 hodín (pri teplote nad 10 °C) | Pri nízkych teplotách (pod 5 °C) je čas tuhnutia dlhší - až 72 hodín |
Aké chyby sa robia pri montáži obrubníkov?
Pri realizácii obrubníkov rozhodujú detaily. Aj malé nepresnosti dokážu spôsobiť, že sa dlažba začne časom deformovať alebo obrubníky stratia svoju stabilitu. Práve preto sa oplatí poznať najčastejšie chyby, ktoré sa pri montáži obrubníkov do suchého betónu opakujú.
1. Nedostatočné zhutnenie podkladu
Jednou z najčastejších chýb je podcenenie prípravy podložia. Ak nie je základ dostatočne pevný, obrubníky sa začnú postupne prepadávať alebo nakláňať. Tento problém sa často prejaví až po niekoľkých mesiacoch používania. Slabé zhutnenie spôsobuje, že ani kvalitné osadenie obrubníkov nedokáže zabezpečiť dlhodobú stabilitu.
2. Nesprávna výška a nerovnosti
Pri osádzaní je kľúčové dodržať presnú výšku a líniu. Ak obrubníky nie sú uložené rovnomerne, vznikajú vizuálne aj funkčné nedostatky. Nerovnosti následne ovplyvňujú aj samotnú dlažbu, ktorá sa nedá uložiť presne. Pri realizáciách ako obrubníky okolo chodníka alebo terasy je každá odchýlka okamžite viditeľná.
3. Slabé ukotvenie v betóne
Ďalším problémom býva nedostatočné množstvo alebo nesprávne použitie betónu. Ak suchý betón nevytvorí pevné lôžko, obrubníky sa môžu uvoľniť pri zaťažení alebo vplyvom počasia. Správne použitie suchého betónu pri obrubníkoch je preto zásadné pre ich stabilitu aj odolnosť. POZOR: Najčastejšia chyba je fixácia obrubníkov len na spojoch (medzi obrubníkmi).
4. Podcenenie presného merania a drenáže
Mnoho realizácií trpí nedostatočným plánovaním. Ak sa zanedbá presné meranie a vyznačenie línie, výsledok pôsobí nepresne a opravy bývajú náročné. Každá kvalitná pokládka obrubníkov musí mať aj kvalitne riešenú drenáž. Drenáž je systém na odvádzanie vody z vozovky. Po položení obrubníkov by voda nemohla odtekať do okolitej pôdy, zostávala by na ceste. Aby sa tomu zabránilo, asfaltovanie alebo dláždenie plôch sa vykonáva pod určitým sklonom a pozdĺž obrubníkov sa nechávajú drenážne otvory a vpusty, aby voda odtekala z cesty alebo chodníka.
