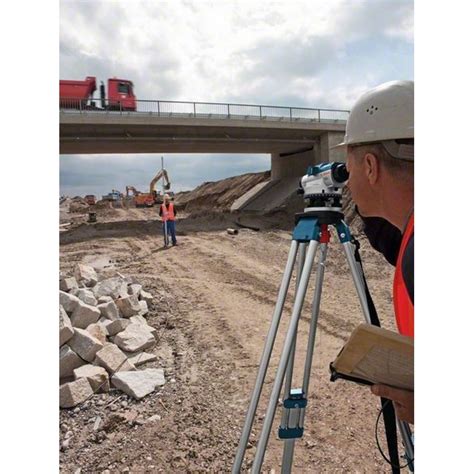

Nivelačné prístroje sú neodmysliteľnou súčasťou práce pre profesionálnych aj amatérskych stavebníkov. Pomocou týchto zariadení je možné merať výškové rozdiely, čo je kľúčové pre správne založenie a realizáciu rôznych stavieb. Prístroj je tak využiteľný pri veľkých stavbách, ale aj pri stavbách rodinných domov. Okrem výšky je s ich pomocou možné merať aj uhlové rozdiely alebo vzdialenosti. Samotný prístroj zvládne obsluhovať jeden človek a vyznačuje sa veľkou presnosťou.
Princípy fungovania a kľúčové komponenty

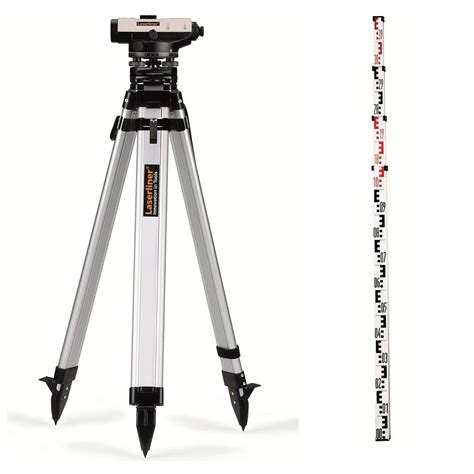

Nivelačný prístroj sa upevňuje na statív a na presné odmeranie hodnoty cieľového bodu sa používa nivelačná lata. Najdôležitejšími komponentami prístroja sú objektív a kompenzátor, ktoré zabezpečujú presnosť a stabilitu merania. Konštrukcia nivelačného prístroja umožňuje jeho horizontálny pohyb v kruhu 360 stupňov, čo poskytuje široké možnosti pozorovania.
Použitie zaostrovacieho tlačidla na ďalekohľade umožňuje, aby bol pozorovaný cieľ jasný a zaostrený. Väčšina prístrojov je navyše plnená dusíkom, čo účinne zabraňuje roseniu šošovky a zaručuje čistý obraz aj v náročných podmienkach.
Optická vodováha vs. laserová vodováha pre stavebníctvo
Typy nivelačných prístrojov
Na trhu sú dostupné dva hlavné typy nivelačných prístrojov, ktoré sa líšia svojou technológiou a spôsobom použitia:
- Optický nivelačný prístroj: Tento typ je charakteristický svojou jednoduchou a robustnou konštrukciou, ktorá zaisťuje vysokú odolnosť voči vode a prachu. Je to presný prístroj s jednoduchou konštrukciou a vysokou odolnosťou. Sú najviac používané ako profesionálmi, tak aj amatérmi pre ich presnosť, odolnosť a rozumnú cenu.
- Digitálny nivelačný prístroj: Tento prístroj ponúka vysokú presnosť a rýchlosť merania a je schopný automatického fungovania. Jeho výhodou je pamäť, do ktorej používateľ môže ukladať namerané údaje. Prístroje sa však vyznačujú vyššou cenou.
Je dôležité poznamenať, že optické aj digitálne prístroje sa vyznačujú prakticky rovnakou presnosťou, hlavný rozdiel spočíva v spôsobe ich používania a, samozrejme, v cene.
Kľúčové parametre pre výber
Pri výbere správneho nivelačného prístroja je dôležité zohľadniť niekoľko kľúčových parametrov, ktoré ovplyvňujú jeho výkon a vhodnosť pre konkrétne aplikácie.
Zväčšenie
Dôležitým parametrom nivelačného prístroja je jeho zväčšenie. V prípade stavby rodinného domu, kde meriate kratšie vzdialenosti, postačuje aj prístroj so zväčšením 20x alebo 24x. Dlhšie vzdialenosti, ktoré sa vyskytujú na väčších stavbách, však vyžadujú vyššie zväčšenie, typicky 26x, 28x, 30x alebo 32x.
Kvalita optiky
Ďalším dôležitým parametrom je kvalita optiky. Kvalitný prístroj by mal byť vybavený kvalitnou sklenenou šošovkou. Lacnejšie prístroje sú často vybavené plastovými šošovkami, ktorých nízka cena sa však prejaví vo veľmi rýchlom starnutí šošovky, čo spôsobuje horšie možnosti zameriavania. Plastové šošovky majú väčšinou prístroje od neznámych výrobcov, ktoré sa vyznačujú veľmi lacnou cenou. Výrobcovia typu Geomax, Leica alebo GeoFennel používajú výhradne kvalitnú sklenenú optiku, zaručujúc tak dlhú životnosť a spoľahlivosť.
Príslušenstvo a správne umiestnenie
Pre dosiahnutie maximálnej presnosti pri meraní je nevyhnutné nivelačný prístroj umiestniť na stabilný statív. Je možné využiť vlastný statív, pri ktorom je potrebné skontrolovať, či sa zhoduje závit - väčšinou ide o univerzálny závit 5/8".
Pre nivelačný prístroj je potrebný stabilnejší ľahký alebo stredne ťažký hliníkový stavebný statív. Ľahké statívy alebo fotostatívy, nie sú vhodné pre profesionálne použitie. Kvalitné prístroje sa vyrábajú väčšinou z vysoko odolného ľahkého hliníka, čo umožňuje nízku hmotnosť prístroja, zatiaľ čo menej kvalitné prístroje majú kovové telo a sú o niečo ťažšie.
Nivelačný prístroj je možné kúpiť samostatne, ale často sa odporúča zakúpenie nivelačných setov, ktoré obsahujú všetko potrebné príslušenstvo, ako napríklad GeoFennel GFN1 SET alebo GeoFennel N 32 SET.
Príprava pred meraním
Pred samotným meraním je kľúčové vykonať niekoľko prípravných krokov na zabezpečenie presnosti. Je potrebné pomocou vyrovnávacích skrutiek skontrolovať, či je kruhová libela na prístroji vyrovnaná. Tento krok zabezpečuje, že vnútorný kompenzátor je v rozsahu a nastavený tak, aby zohľadňoval akékoľvek nesprávne vyrovnanie. Až potom je možné pristúpiť k samotnému meraniu.
Optická vodováha vs. laserová vodováha pre stavebníctvo
Konkrétne modely a ich vlastnosti
Bosch GOL 26 G
Bosch GOL 26 G je spoľahlivý optický nivelačný prístroj určený pre stavebníctvo a geodetické merania. Ponúka 26-násobné zväčšenie a odolnú konštrukciu s krytím IP54. Vďaka magneticky tlmenému kompenzátoru a kvalitnej optike je zaistená vysoká presnosť aj v náročných podmienkach.
| Parameter | Hodnota |
|---|---|
| Typ prístroja | Optický nivelačný prístroj pre stavebné merania |
| Zväčšenie | 26× - jasný a presný obraz |
| Presnosť | ±1,6 mm na 30 m |
| Rozsah merania | až 100 m |
| Priemer objektívu | 36 mm pre čistý a ostrý obraz |
| Kompenzátor | Magneticky tlmený - zaisťuje stabilitu merania aj pri vibráciách |
| Odolnosť | Robustná konštrukcia s ochranou proti prachu a striekajúcej vode (IP54) |
| Stativový závit | 5/8" - kompatibilný s bežnými stavebnými statívmi |
| Hmotnosť | Približne 1,7 kg |
| Súčasť balenia | Transportný kufor, krytka objektívu, nastavovacie kolíky, imbusový kľúč, upevňovací tŕň, olovnica, chránič lanka |
Bosch Professional GOL 20 D
Bosch Professional optický nivelačný prístroj GOL 20 D je robustný a spoľahlivý, optimálne sa tak hodí do exteriéru. Nivelačný prístroj je opatrený robustným krytom s ochranou proti prachu a striekajúcej vode (IP54) a objektívom s vysokou svetelnosťou pre vynikajúce odčítanie meracej laty. Ďalej sa vyznačuje neobmedzeným nastavením stupňov/uhlov prostredníctvom klznej spojky a veľkým zaostrovacím tlačidlom pre ľahké vyrovnanie.
Značka NIVEL SYSTEM
NIVEL SYSTEM je globálna značka poskytujúca profesionálne riešenia merania v stavebníctve, založená v Poľsku. S hrdosťou a potešením oznamujeme, že vďaka svojej spoľahlivosti a kvalite je značka Nivel System na trhu už od roku 2003. V ponuke je široká škála prístrojov, od optických nivelačných prístrojov, cez laserové nivelačné prístroje až po praktické doplnky ako sú: digitálne vodováhy, meracie kolieska, meracie pásma atď.
Ponuka značky Nivel System bola spočiatku obmedzená na optické prístroje, ktoré sa v priebehu rokov nahradili novšími, lepšími a odolnejšími prístrojmi. V nasledujúcich rokoch sa uskutočnil vývoj moderných techník laserového merania, čo svedčí o neustálej inovácii a prispôsobovaní sa požiadavkám trhu.
Dostupnosť a služby
Pre získanie presných informácií o cene a dostupnosti konkrétnych modelov optických nivelačných prístrojov a nivelačných setov je potrebné kontaktovať predajcu alebo navštíviť jeho webovú stránku. Okrem samotného nákupu prístrojov je dôležité zvážiť aj dostupné služby.
Niektorí dodávatelia, ako napríklad Hilti, ponúkajú komplexné služby pre stroje. Po 2 rokoch sú náklady za opravy garantované a po uplynutí obdobia bezplatných opráv garantujú cenu nákladov za opravy. Klientom je poskytovaná aj 3-mesačná záruka bezplatných opráv po každej oprave, pričom nie je potrebná žiadna registrácia ani potvrdenie o kúpe.
V rámci programu Fleet Management je k dispozícii mesačný poplatok za prenájom, ktorý kryje všetky nástroje, ich servis a opravy. Tento systém umožňuje absolútnu kontrolu nákladov a zvyšuje efektivitu procesov vo firme. Vysoko výkonné náradie a najnovšie technológie zvyšujú produktivitu na stavbe a v prípade opráv je možné si prenajať náradie, čím sa obmedzí dĺžka prestojov. Poistenie proti odcudzeniu navyše znižuje finančné riziko nečakaných výdavkov. Súčasťou služieb je aj bezplatné overovanie presnosti strojov v súlade so špecifikáciou výrobcu.
Pre interaktívnu ukážku produktu je možné si vyžiadať demo stretnutie s odborníkom. Pre rýchly a jednoduchý prístup k zákazníckemu servisu je k dispozícii aj živý chat počas pracovnej doby, alebo si môžete vyžiadať spätné volanie.
