Optimalizácia a oprava regulácie kotlov Vigas: Komplexný sprievodca

Kotly Vigas predstavujú moderné drevosplyňovacie systémy určené pre efektívne a ekologické vykurovanie rodinných domov aj väčších objektov. Vďaka princípu splyňovania dreva dosahujú vysokú účinnosť, ktorá sa pohybuje okolo 90-93 %, a tým výrazne znižujú spotrebu paliva. Pre dosiahnutie optimálnej prevádzky a dlhej životnosti je kľúčová správna regulácia, údržba a včasná oprava.

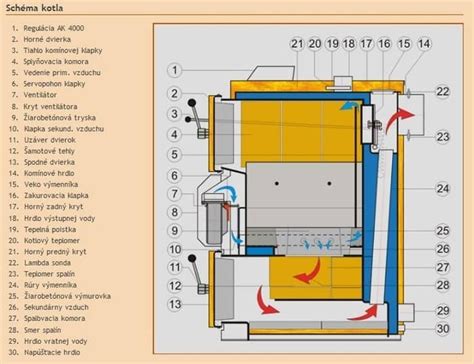

Konštrukcia a princípy spaľovania kotlov Vigas

Kotly VIGAS 16, 25, 40, 60, 80, 100 sú určené pre spaľovanie suchej drevnej hmoty od pilín po polená v dĺžke podľa rozmeru plniacej komory a maximálnom priemere 20 cm. Robustná oceľová konštrukcia s tepelnou izoláciou zaručuje dlhú životnosť a stabilný výkon aj pri intenzívnej prevádzke. Kotly sú zvarené z oceľových plechov hrúbky 4 a 6 mm. Vnútorné plechy kotlov, ktoré sú v styku so spalinami, majú hrúbku steny 6 mm. Výmenník tepla je zvarený z oceľových trubiek 57x 4,5 mm. Podľa typu kotla je tento výmenník konštruovaný ako jednoradový pre kotly VIGAS 12DPA, 16, 25,40, alebo dvojradový pre kotly VIGAS 18DPA, 26DPA, 60, 80, 25TVZ. Kotly VIGAS sú štandardne vybavené výmenníkom proti prehriatiu kotla. Spaľovacia komora kotlov je vyložená šamotovými tehlami hrúbky 40 mm s označením P4. Dno zásobníkovej komory je vyplnené žiarobetónovou zmesou s označením ŽO 1250. Žiarobetónová vymeniteľná dýza je vyhotovená z materiálu s označením ŽO 1400.

Pre spaľovanie dodáva potrebné množstvo vzduchu dúchací ventilátor. Pre kotly VIGAS 60, 80, 100 sú použité dva ventilátory zapojené paralelne. Veľké prikladacie komory umožňujú pohodlné prikladanie polien do 720 mm a dlhšiu prevádzku bez častého dopĺňania.

Prehľad vybraných technických parametrov kotlov Vigas

Elektronická regulácia kotlov Vigas

Voliteľná regulácia AK4000 alebo Lambda Control optimalizuje prívod vzduchu a zvyšuje komfort obsluhy. Elektronická regulácia AK 4000 je najmodernejšou riadiacou jednotkou vyvinutou výhradne pre spoluprácu s kotlami VIGAS. Základom je prehľadný grafický displej a kruhový ovládač.

V procese splyňovania a horenia paliva elektronická regulácia AK 4000 sleduje zmenu teploty výstupnej vody súčasne so zmenou komínovej teploty a pomocou špeciálne adaptívneho PID regulátora plynule zvyšuje alebo znižuje otáčky dúchacieho ventilátora, čím sa reguluje výkon kotla. Dúchací ventilátor dodáva potrebné množstvo vzduchu v pevne nastavenom pomere do primárneho a sekundárneho vedenia. Lambda sonda ovláda servo, ktoré mení pomer primárneho a sekundárneho vzduchu. Pri polohe serva 100% je otvorená klapka primárneho aj sekundárneho vzduchu, pri polohe 45% je sekundárny vzduch úplne zavretý. Medzi týmito dvomi polohami sa mení aj pomer primáru a sekundáru, ktorý ovláda prostredníctvom serva lambda sonda na základe množstva kyslíka v spalinách. Ak máte kotol s odťahovým ventilátorom a necháte ho ísť tak 10 sekúnd a až potom otvoríte dvierka a priložíte, zadymovanie v podstate nie je žiadne.

V určitých fázach horenia paliva môže byť prebytok, v iných zas nedostatok vzduchu (kyslíka). Tieto stavy spôsobujú nedokonalé spaľovanie, čo má za následok zníženie účinnosti kotlov a zvýšenie emisií. Regulácia Vigas by podľa mňa mala pracovať s menšou hysteréziou ako 5°C, prípadne s možnosťou jej nastavenia užívateľom. Pri prevádzke so skutočne suchým drevom a odberom približne 7-10kW vzniká prekmit pracovnej teploty až 30°C, čo je príliš.

Bežné problémy a ich riešenia pri prevádzke kotlov Vigas

Problémy s horením a zadymovaním

Mnoho používateľov kotlov Vigas 25 hlási problémy, keď kotol nehorí v dýze, ale iba dymí, často s vychádzajúcim dymom namiesto horenia drevoplynu. Takáto situácia najčastejšie nastáva, keď je splnená aspoň jedna z týchto možností: nedostatočne suché drevo, nízka teplota spiatočky, upchaté prívody primárneho, prípadne aj sekundárneho vzduchu, zanesený komín. Príčinou môže byť aj to, že máte málo žeravej pahreby a možno dotiahnuté nadoraz klapky sekundárneho vzduchu. Prípadne, ak vám to v spaľovacej komore po otvorení len dymí, je to pravdepodobne upchaté vedenie sekundárneho vzduchu od ventilátora do spaľovacej komory. Úplne rovnako sa to správa, keď je uzavretý prívod vzduchu z vonkajšieho prostredia, potom stačí otvoriť okno. Treba to prečistiť. Problém býva aj v upchatom vedení primárneho vzduchu. Toto je vedené do spaľovacej komory pri dvoch krajoch zadnej steny spaľovacej komory.

U starších kotlov Vigas sa spomína konštrukčná vada, kde primárny vzduch, ktorý vchádza do splyňovacej komory, je vedený dvoma rúrami v podlahe vpravo a vľavo od prednej časti kotla dozadu, kde sa potrubie lomí v 90-stupňovom uhle a je vedené navareným účkom na zadnej stene splyňovacej komory smerom hore k stropu. Problémy začali vtedy, keď sa omylom spaľovalo mokré alebo vlhké drevo, kotol začal dechtovať a tento neporiadok natekal do tohto účka a zalepil presne to miesto, ktoré sa nedá vyčistiť. Následne sa do splyňovacej komory nedostáva vzduch, kotol nedosiahne požadovanú teplotu a nastane presne to, čo tu všetci popisujú. Prerábka prívodu primárneho vzduchu môže zabrať asi 2,5 hodiny. Keď sa vám upchá to účko, ktoré je navarené na zadnej stene a je nad ním taká strieška, ste s kúrením skončili bez kyseliny alebo mechanického otvorenia karbobrúskou sa to nedá vyčistiť.

Dechtovanie a usádzanie popola

Problém dechtovania je častý aj u konkurenčných kotlov. Mám tiež kotol VIGAS (UD 29), máme ho 2,5 roka. Predtým sme mali iný kotol VIGAS a boli sme s ním veľmi spokojní, slúžil nám okolo 10 rokov a potom sme sa ho rozhodli vymeniť. Nový kotol fungoval v poriadku, ale v poslednom čase máme problémy. Jednak hodne dechtuje, aj napriek tomu, že používame suché drevo (aspoň si myslím, že je dosť suché) a niekedy nám odstavuje kotol počas toho, keď je už dobre rozkúrené. Niekedy nám viac dymí, akoby bol slabý odťah dymu do komína, ale komín bol nedávno prečistený a mal by byť v poriadku. To, že drevo dechtuje a vytvára drevené uhlie v nakladacom priestore aj pri suchom dreve, je spôsobené zlým ťahom ventilátora. Treba vybrať a rozmontovať ventilátor a vyčistiť lopatky od nánosu prachu 1x ročne, aj keď sa zdá, že je to len málo špinavé.

Problémy s mechanickými časťami a prevádzkou

Mám kotol Vigas 29 a nikomu by som ho neodporučil. Jedny dvere nedoliehajú, potom nefunguje dotiahnutie tých dverí (nakladacieho priestoru), rozpadne sa tryska (vraj je tam moc vysoká teplota, informácia od servisného technika), prepáli sa kábel k ventilátoru (taktiež vysoká teplota). S prevádzkou som celkom spokojný. Spaľujem prevažne drobnú štiepku vlastnej produkcie. Horí dobre, no ostáva dosť popola v násypke a niečo aj prepadne celkom nespálené do priestoru popolníka. To nechám vyhorieť pri pootvorených spodných dvierkach. Mám však problém s tryskou. Po tak krátkej dobe sa mi už začína rozpadávať. Pri silnom vetre, suchom palive a dobrom komíne môže podtlak v kotli spôsobiť, že kotol horí aj s vypnutým ventilátorom, čím vzniká nebezpečenstvo prevarenia vody až explózie - najmä pri trvalom odbere tepla pod 10kW. Havarijné vychladzovanie kotla studenou vodou považujem za absolútne drastické. Tento veľmi nebezpečný stav sa dá riešiť elektromagnetickým uzáverom vzduchovej klapky. Cievku magnetu možno spínať pomocným výstupom regulátora kotla, ktorý je preprogramovaný, aby namiesto ovládania obehového čerpadla reagoval na zvýšenú teplotu. Klapku však treba veľmi precízne nalícovať k telesu ventilátora, inak by netesnila.

Optimalizácia prevádzky a nastavenia

Drevosplyňovacie kotly si vyžadujú od užívateľov nemalé skúsenosti. Upozorňujem najmä začiatočníkov na nutnosť dôkladného vysušenia dreva pred jeho spaľovaním. Tvrdé drevo pre takýto typ kotla musí byť aspoň 3 roky skladované vo vonkajšom prostredí, najlepšie pod strieškou. Nestačí iba vlhkosť dreva menej ako 20 %. Obsah živíc a kyseliny listovej zmeriate najlepšie takto: Ak kotol nevydrží celú noc tlieť, ale dechtuje, zhasína, je vlhký a pritom komín je v poriadku, vtedy je drevo nezrelé. Nie je vinný kotol, ale palivo. Nezrelé drevo nielenže nesplynuje, ale je aj veľmi korozívne.

Pre správne zapojenie kotla do topného systému je dôležité poznať jeho typ. Uvedené spôsoby odpovedajú iba zapojeniu s akumulačnou nádržou. Ostatné zapojenia vyžadujú termohydraulický rozdeľovač okruhov, inak to nemôže štandardným spôsobom fungovať. Pec potrebuje akumulačnú nádrž. Aby sa v nej kúrilo Prevádzkou štart-stop a asi najdôležitejšie je nastaviť teplotu kotla tak, aby sa spiatočná voda vracala nie menšia ako 50 stupňov. Je možné použiť aj 4-cestný ventil duomix. Ak nemáte akumulačnú nádrž, môžete to riešiť tak, že izbový termostat sa vyradí z prevádzky a drevo sa nakladá do pece nie do plna, ale tak, aby vyhorelo úplne a izby v dome boli len trochu prekúrené. Dom má určitú tepelnú zotrvačnosť. Potom sa pec omnoho ľahšie čistí, je suchá, dechtu je len minimum a len na stenách spaľovacej komory. Treba sa pohrať aj s nastavením prietokov v radiátoroch a s nastavením čerpadla. Mám tiež nastavenú teplotu na vypínanie ventilátora na 75 stupňov a obehové čerpadlo vypínam pri 60 stupňoch.

Špecifické problémy s peletovým horákom

Pri prevádzke kotla s peletami sa môže na horáku urobiť spekanec, ktorý po čase zadusí horák a zasype ho peletami. Ak sú pelety kvality A1 z mäkkého dreva, ale napriek tomu dochádza k problémom, môže to byť dôsledkom kvality peliet, ktoré môžu byť napríklad veľmi rozdrobené. Je možné skúsiť ubrať vzduch v menu v korekcii ventilátora, aj keď to nemusí vyriešiť problém úplne. Farba výplne spodných dvierok by mala byť bledohnedá od popola tam, kde fúka tryska, a okolie biele. Ak korekcia vzduchu spôsobí, že nedokáže zapáliť pelety, je dôležité vedieť, že korekcia vzduchu by nemala mať nič spoločné s tým, či sa pelety zapália, skôr to môže naznačovať problém s ich kvalitou. Ak kotol nepáli, stále ukazuje automatický režim, iba ukazuje chybu zapálenia, čo je u tohto kotla vlastne nízka teplota komínového čidla. Pelety podávač stále podáva, až zasype celú trysku.

Ak sa pelety od špirály nezapália, sú akoby mierne ošmudené. Pri tomto type kotla má korekcia vzduchu význam, lebo sa zapaľujú horúcim vzduchom od špirály. V nastaveniach kotla bohužiaľ nie je nič, čím by sa proces zapálenia dal regulovať a štelovať. Je potrebné skontrolovať, či máte dobre nasadený (zavesený) rošt horáku, prípadne vyčistiť priestor pod ním okolo špirály. Horák a priestor okolo neho a špirály treba pravidelne čistiť. Je dôležité vždy zavrieť zakurovaciu klapku aj pri spaľovaní peliet. Ak máte k akumulačným nádržiam pripojené čidlo teploty, schéma s aku nádržou je správna; keď vyčerpá akumulačky na zvolenú teplotu, kotol sa automaticky zapáli. Skúste vytiahnuť a vyčistiť čidlo spalín. Treba ho zasunúť tak, aby bol jeho koniec zároveň s koncom objímky, je to popísané v návode.

Servis a údržba kotlov Vigas

Máme riešenie na problémy s kotlom. Ponúkame vám profesionálnu a cenovo rozumnú opravu kotlov Vigas. Pri realizácii opravy kotlov Vigas dbáme na precíznosť a odbornosť, pretože si uvedomujeme, že aj malé pochybenie môže spôsobiť nepríjemné a zbytočné komplikácie. Medzi naše firemné hodnoty patrí aj spoľahlivosť, ochota a korektný prístup a spokojnosť každého zákazníka je samozrejme na prvom mieste. Naši pracovníci majú dlhoročné skúsenosti, bohatú prax a sú plne k vašim službám. Našimi rukami prešlo veľké množstvo spokojných zákazníkov. Určite sa vám už stalo alebo ste počuli príbehy, ako živnostník zobral za opravu kotla Vigas zálohu a už sa viac neozval alebo realizáciu zákazky odsúval na neurčito, či dokonca robotu odflákol a tvrdil, že spravil všetko podľa dohody. U nás vám nič podobné nehrozí. Všetky nami ponúkané služby vrátane opravy kotlov Vigas realizujeme na najvyššej možnej úrovni. Ak hľadáte istotu v podobe skúseností, odbornosti a precíznosti, ste na správnej adrese. Opravovali nám kotol na dome a sme veľmi spokojní. Technik z inej firmy tvrdil, že kotol treba vyhodiť a kúpiť nový, ale pán nám ho dokázal opraviť a za veľmi dobrú cenu. Skúsenosť so servisom fy Vigas je zvyčajne dobrá. Samozrejmosťou sú aj konzultácie či poradenstvo.
