Pri inštalácii ťažného zariadenia na vozidlo Opel Astra F je kľúčové venovať pozornosť správnej elektroinštalácii. Tá zaisťuje nielen funkčnosť osvetlenia prívesu, ale aj bezpečnosť a súlad s legislatívou. Aj keď Opel Astra F patrí k starším modelom (výroba 1991-2002), moderné princípy elektroinštalácie a kompatibility s prívesmi sú pre jeho spoľahlivú prevádzku s ťažným zariadením nevyhnutné. V súčasnosti je každý moderný automobil vybavený širokou škálou elektronických systémov zvyšujúcich komfort a bezpečnosť vodičov. Pri dodatočnej montáži ťažného zariadenia je preto dôležité zvoliť vhodnú elektrickú sadu.
Prečo zvoliť originálne elektrické sady pre Opel Astra F?
Doporučujeme použiť originálne elektrické sady, ktoré sú navrhnuté pre konkrétny model vozidla, aj keď ide o starší model ako Opel Astra F. Tieto sady zabezpečujú optimálnu funkčnosť a minimalizujú riziko chýb počas inštalácie. Medzi ich hlavné vlastnosti patria:
- Odpovedajúca dĺžka káblov a optimálne usporiadanie v interiéri vozidla.
- Originálne zástrčky eliminujú chyby pri inštalácii a skracujú čas montáže.
- Optimálne a funkčné diely, ako sú zásuvky, tesnenia a elektronika.
- Kompletná montážna sada, ktorá obsahuje všetko potrebné pre inštaláciu.
- Niektoré inštalácie, obzvlášť pre staršie modely ako Astra F, môžu byť riešené ako elektroinštalácia bez modulu, čo zjednodušuje montáž. Príkladom môže byť sada s kódom 16150505 a počtom pólov 7-pin, ak je určená pre daný model a typ prívesu.

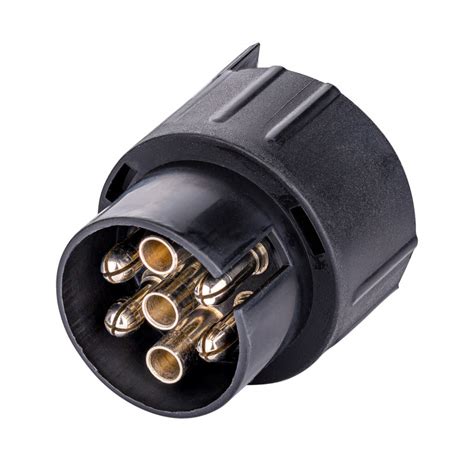

Typy elektroprípojok: 7-pinová vs. 13-pinová
Jedným z prvých rozhodnutí pri výbere elektroinštalácie je počet pinov v zásuvke elektroprípojky, ktorá je súčasťou na vozidle. Tento počet udáva, koľko kolíkov obsahuje zástrčka pre pripojenie prívesu alebo nosiča bicyklov.
7-pinové zástrčky (časť na vozíku) sú spravidla určené pre nebrzdené vozíky s celkovou hmotnosťou do 750 kg, ktoré vyžadujú len základné funkcie osvetlenia (smerové svetlá, brzdové svetlá, obrysové svetlá a hmlové svetlo). Sú jednoduchšie a postačujú pre väčšinu základných prívesov.
13-pinové zástrčky sú potom používané na brzdených vozíkoch a väčšine nosičov kolies. 13-pinová zásuvka obsahuje, navyše od 7-pinovej, vodič pre spiatočné svetlo, a voliteľne aj vodič pre trvalé plus (+30) či nabíjací vodič pre spínané plus (+15). Tieto prídavné vodiče sú kľúčové pre napájanie ďalších spotrebičov, dobíjanie batérie v karavane, chladničky na prívese alebo pre prevádzku pokročilejších nosičov bicyklov s vlastným osvetlením a funkciami.
Rozdiel medzi 7-pinovou a 13-pinovou zásuvkou
| Funkcia / Vodič | 7-pinová zásuvka | 13-pinová zásuvka |
|---|---|---|
| Ľavé smerové svetlo | Áno | Áno |
| Pravé smerové svetlo | Áno | Áno |
| Ľavé obrysové svetlo | Áno | Áno |
| Pravé obrysové svetlo | Áno | Áno |
| Brzdové svetlá | Áno | Áno |
| Zadné hmlové svetlo | Áno | Áno |
| Spiatočné svetlo | Nie | Áno |
| Trvalé plus (+30) | Nie | Voliteľne |
| Spínané plus (+15) / Nabíjanie batérie | Nie | Voliteľne |
| Uzemnenie pre základné funkcie (1-7) | Áno | Áno |
| Uzemnenie pre (+30/+15) | Nie | Áno (samostatné) |
Kľúčové funkcie a aspekty elektroinštalácie
Kontrola funkcie svetiel (CheckControl)
CheckControl je systém kontroly funkcie svetiel vozidla. Väčšina moderných vozidiel je ním už vybavená. Či je aj vaše vozidlo (vrátane starších modelov ako Opel Astra F) týmto systémom vybavené, zistíte napríklad vyskrutkovaním žiarovky smerových svetiel. Ak systém deteguje chybu, je potrebné zvoliť kompatibilnú elektroprípojku, ktorá zabraňuje chybovým hláseniam na prístrojovej doske.
Dátová zbernica vozidla (CAN BUS)
CAN BUS je dátová zbernica vozidla, po ktorej dochádza ku komunikácii medzi perifériami vozidla. Väčšina moderných vozidiel je už touto zbernicou vybavená. Pri Opel Astra F, ako pri staršom modeli, je priama integrácia s komplexným CAN BUS systémom pre ťažné zariadenie menej častá alebo je riešená iným spôsobom, než u súčasných automobilov. Avšak, niektoré novšie prvky výbavy môžu mať zjednodušenú formu komunikácie, pre základnú funkčnosť ťažného zariadenia to ale spravidla nie je kritické.
Kódovanie a aktivácia riadiacich jednotiek
Niektoré vozidlá musia byť pre správnu funkčnosť po inštalácii elektroprípojky prispôsobené na prevádzku s ťažným zariadením. Kódovanie riadiacich jednotiek je vykonávané pomocou špeciálnej diagnostiky priamo v špecializovaných servisoch alebo v autorizovaných servisoch. Kódovanie je buď bezprostredne nutné k správnej funkcii, alebo voliteľné na sprístupnenie komfortných funkcií (napr. ACC - adaptívny tempomat, TSC - kontrola stability prívesu, odpojenie PDC - parkovacích senzorov). Pre Opel Astra F môže byť potreba kódovania obmedzená na základné funkcie alebo úplne absentovať, avšak pre maximálnu integráciu a využitie prípadných komfortných funkcií je vhodné sa informovať v servise.
Hmlové svetlo a jeho funkcia
Ak nie je uvedené inak, je bežnou praxou, že sa pri zapojenom vozíku a rozsvietení zadného hmlového svetla rozsvieti iba hmlovka na ťahanom vozíku. Toto zaisťuje, že vodiči za vami nie sú oslepení dvojitým hmlovým svetlom a je to štandardná bezpečnostná funkcia, ktorá je vyžadovaná legislatívou.
Trvalé plus (+30) a Spínané plus (+15)
Tieto vodiče sa vyskytujú voliteľne v 13-pinových elektroprípojkách a sú kľúčové pre pokročilé použitie prívesov:
- Trvalé plus (+30): Jedná sa o vodič, ktorého úlohou je zaistenie trvalého napájania niektorých spotrebičov (napr. osvetlenie) v obytnom prívese. Napájanie nemá vplyv na zopnutie zapaľovania kľúčikom, čo je ideálne pre chladničky alebo vnútorné osvetlenie, ktoré majú fungovať aj pri vypnutom motore.
- Spínané plus (+15): Jedná sa o vodič, ktorého úlohou je zaistenie dobíjania batérie v obytnom prívese alebo napájanie spotrebičov, ktoré majú fungovať len pri bežiacom motore. Napájanie je zopnuté otočením kľúča v zapaľovaní.
Kompatibilita s LED osvetlením prívesu
Niektoré elektroprípojky (je uvedené v montážnom návode či popise) nie sú konštruované na využitie prívesných vozidiel či nosičov kolies s LED svetlami. Záťaž prípojného vozíka s klasickými žiarovkami je spravidla vyššia a moduly najmä starších elektroprípojok nemusia byť schopné s nižšími odbermi LED žiaroviek pracovať, čo môže viesť k chybovým hláseniam alebo nesprávnej funkcii. Pri výbere elektroinštalácie pre Opel Astra F a pri plánovanom používaní prívesu s LED svetlami je dôležité túto kompatibilitu skontrolovať.
Príprava vozidla na montáž
V popise či poznámke produktu môžete naraziť na informáciu "pre vozidlá s prípravou" alebo opačne "pre vozidlá bez prípravy". Táto informácia udáva, či je elektroprípojka konštruovaná s ohľadom na vybavenie vozidla, ktoré je alebo nie je predpripravené na montáž elektroprípojky (napr. má už vyvedené konektory alebo špecifické miesto pre modul). Pre Opel Astra F je často potrebné riešenie "bez prípravy", ktoré vyžaduje priame napojenie na existujúcu elektroinštaláciu vozidla, prípadne prispôsobenie. Vždy sa riaďte montážnym návodom.
