Veľkosť, priemer a hrúbka steny oceľových rúr sa líši v závislosti od rôznych aplikačných scenárov a špecifikácií. Správny opis veľkosti oceľovej rúry musí zahŕňať niekoľko kľúčových parametrov. Pochopenie týchto parametrov je nevyhnutné pre správny výber a použitie oceľových potrubí v rôznych priemyselných odvetviach.
Kľúčové parametre pre určenie rozmerov oceľových rúr
Na presné definovanie rozmerov oceľovej rúry je potrebné zohľadniť niekoľko základných parametrov:

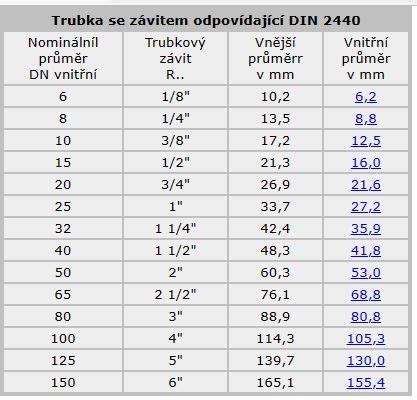

Vonkajší priemer (OD) a menovitý priemer (DN/NPS)
Vonkajší priemer (OD) oceľovej rúry je kľúčový rozmer, zvyčajne vyjadrený ako menovitý priemer (DN) alebo menovitá veľkosť rúry (NPS).
- Menovitá veľkosť potrubia (NPS): NPS je menovitá veľkosť v palcoch.
- Menovitý priemer (DN): DN je menovitý priemer v milimetroch. Je dôležité poznamenať, že menovitý priemer (DN) nie je ani vonkajší, ani vnútorný priemer, ale štandard pochádzajúci z raných štádií inžinierstva potrubí súvisiacich s imperiálnymi jednotkami.
Prevodný vzťah medzi týmito dvoma jednotkami je relatívne jednoduchý: hodnota DN sa rovná hodnote NPS vynásobenej číslom 25,4 (mm/palec), čím sa výsledok zaokrúhli. V praxi je však korešpondencia medzi normami NPS a DN založená skôr na štandardizovaných tabuľkách rozmerov, ktoré boli stanovené.
Hrúbka steny (WT) a číslo plánu (Schedule)
Hrúbka steny (WT) je ďalším kritickým parametrom. Pri potrubiach štandardnej veľkosti je hrúbka steny často spojená s typovým označením potrubia, napr. typovým označením 40 alebo typovým označením 80, kde väčšie hodnoty označujú hrubšie steny. Hrúbka steny potrubia priamo ovplyvňuje vnútorné rozmery a hmotnosť potrubia. Je mimoriadne dôležitá, pretože určuje veľkosť vnútorného tlaku, ktorému potrubie odolá.
Číslo plánu (Schedule) je spôsob označovania hrúbky steny potrubia, bežne ako napríklad Schedule 40 a 80, a vzťahuje sa na štandardnú a vystuženú hrúbku steny potrubia pre daný vonkajší priemer. Vďaka svojej schopnosti odolávať typickým tlakom sú oceľové rúry triedy 40 a 80 bežne potrebné v rôznych odvetviach. Keďže tieto rúry sú navrhnuté tak, aby odolávali vyšším tlakom, často sa vyžadujú vo veľkých množstvách na uspokojenie potrieb rôznych odvetví.
Pochopenie tlakových nádob
Dĺžka oceľovej rúry
Dĺžka oceľovej rúry, ktorá môže byť pevná alebo náhodná v závislosti od požiadaviek výroby a aplikácie. Bežné dĺžky sú 6 metrov a 12 metrov.
Materiál a normy
Materiálové normy a triedy pre oceľové rúry, ako napríklad ASTM A106 trieda B, API 5L trieda B atď., špecifikujú chemické zloženie a fyzikálne vlastnosti rúry.

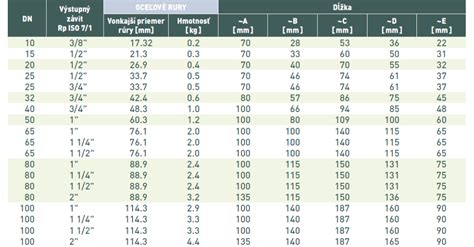

Rozmerové normy pre rúry z uhlíkovej a nehrdzavejúcej ocele sa riadia najmä normami ASME B36.10M (uhlíková a legovaná oceľ) a B36.19M (rúry z nehrdzavejúcej ocele). Tabuľky veľkostí potrubí a tabuľky hmotnostných tried (WGT) poskytujú štandardizovaný spôsob opisu hrúbky stien potrubí podľa rôznych príloh, ako aj klasifikáciu hmotnostných tried, ako sú STD, XS, XXS a ďalšie.
Podrobný pohľad na rozmery oceľových rúr pre rôzne plány
Pre ilustráciu rozdielov v rozmeroch v závislosti od čísla plánu sú nižšie uvedené tabuľky s detailmi pre rôzne menovité veľkosti potrubí (NPS), vrátane vonkajšieho priemeru (OD), vnútorného priemeru (ID), hrúbky steny (WT) a hmotnosti (WGT). Zvlášť pre DN10, čo zodpovedá NPS 3/8, môžeme vidieť, ako sa menia tieto hodnoty v závislosti od hrúbky steny (Schedule).
Tabuľka rozmerov oceľových rúr (predpokladaný Schedule 40)
V tejto tabuľke sú uvedené typické rozmery pre potrubia s predpokladaným Schedule 40.
| NPS | VONKAJŠÍ PRIEMER (PALCOV) | VNÚTORNÝ PRIEMER (PALCOV) | HRÚBKA STENY (PALCOV) | HMOTNOSŤ (LB/FT) |
|---|---|---|---|---|
| 1/8 | 0,405" | 0,269" | 0,068" | 0,24 libry/stopu |
| 1/4 | 0,540" | 0,364" | 0,088" | 0,42 libry/stopu |
| 3/8 | 0,675" | 0,493" | 0,091" | 0,57 libry/stopu |
| 1/2 | 0,840" | 0,622" | 0,109" | 0,85 libry/stopu |
| 3/4 | 1,050" | 0,824" | 0,113" | 1,13 libry/stopu |
| 1 | 1,315" | 1,049" | 0,133" | 1,68 lb/ft |
| 1 1/4 | 1,660" | 1,380" | 0,140" | 2,27 libry/stopu |
| 1 1/2 | 1,900" | 1,610" | 0,145" | 2,72 libry/stopu |
| 2 | 2,375" | 2,067" | 0,154" | 3,65 libry/stopu |
| 2 1/2 | 2,875" | 2,469" | 0,203" | 5,79 libier/stopu |
| 3 | 3 500" | 3,068" | 0,216" | 7,58 libier/stopu |
| 3 1/2 | 4 000" | 3,548" | 0,226" | 9,11 libier/stopu |
| 4 | 4 500" | 4,026" | 0,237" | 10,79 libier/stopu |
| 5 | 5,563" | 5,047" | 0,258" | 14,62 libier/stopu |
| 6 | 6,625" | 6,065" | 0,280" | 18,97 libier/stopu |
| 8 | 8,625" | 7,981" | 0,322" | 28,55 libier/stopu |
| 10 | 10,750" | 10,020" | 0,365" | 40,48 libier/stopu |
| 12 | 12,75" | 11,938" | 0,406" | 53,52 libier/stopu |
| 14 | 14 000" | 13,124" | 0,438" | 63,50 libier/stopu |
| 16 | 16 000" | 15 000" | 0,500" | 82,77 libier/stopu |
| 18 | 18 000" | 16,876" | 0,562" | 104,70 lb/ft |
| 20 | 20 000" | 18,812" | 0,594" | 123,10 lb/ft |
| 24 | 24 000" | 22,624" | 0,688" | 171,30 libier/stopu |
Tabuľka rozmerov oceľových rúr (predpokladaný Schedule 80)
Táto tabuľka zobrazuje rozmery pre potrubia s vyššou hrúbkou steny, typickou pre Schedule 80, ponúkajúcou väčšiu odolnosť voči tlaku.
| NPS | VONKAJŠÍ PRIEMER (PALCOV) | VNÚTORNÝ PRIEMER (PALCOV) | HRÚBKA STENY (PALCOV) | HMOTNOSŤ (LB/FT) |
|---|---|---|---|---|
| 1/8 | 0,405" | 0,215" | 0,095" | 0,32 libry/stopu |
| 1/4 | 0,540" | 0,302" | 0,119" | 0,54 libry/stopu |
| 3/8 | 0,675" | 0,423" | 0,126" | 0,74 libry/stopu |
| 1/2 | 0,840" | 0,546" | 0,147" | 1,09 libry/stopu |
| 3/4 | 1,050" | 0,742" | 0,154" | 1,47 libry/stopu |
| 1 | 1,315" | 0,957" | 0,179" | 2,17 lb/ft |
| 1 1/4 | 1,660" | 1,278" | 0,191" | 3,00 libry/stopu |
| 1 1/2 | 1,900" | 1 500" | 0,200" | 3,63 libry/stopu |
| 2 | 2,375" | 1,939" | 0,218" | 5,02 libry/stopu |
| 2 1/2 | 2,875" | 2,323" | 0,276" | 7,66 libier/stopu |
| 3 | 3 500" | 2,900" | 0,300" | 10,25 libier/stopu |
| 3 1/2 | 4 000" | 3,364" | 0,318" | 12,50 libier/stopu |
| 4 | 4 500" | 3,826" | 0,337" | 14,98 libier/stopu |
| 5 | 5,563" | 4,813" | 0,375" | 20,78 libier/stopu |
| 6 | 6,625" | 5,761" | 0,432" | 28,57 libier/stopu |
| 8 | 8,625" | 7,625" | 0,500" | 43,39 libier/stopu |
| 10 | 10,750" | 9,562" | 0,594" | 64,42 libier/stopu |
| 12 | 12,75" | 11,374" | 0,688" | 88,63 libier/stopu |
| 14 | 14 000" | 12 500" | 0,750" | 106,10 lb/ft |
| 16 | 16 000" | 14,312" | 0,844" | 136,58 libier/stopu |
| 18 | 18 000" | 16,124" | 0,938" | 170,87 lb/ft |
| 20 | 20 000" | 17,938" | 1,031" | 208,92 lb/ft |
| 24 | 24 000" | 21,562" | 1,219" | 296,58 libier/stopu |
Prevod a variácie štandardov
Pri prezeraní alebo porovnávaní veľkostí oceľových rúr z rôznych zdrojov si všimnite prevody jednotiek. Rôzne krajiny a regióny môžu mať rôzne výrobné normy pre oceľové rúry, čo môže viesť k miernym odchýlkam v presných rozmeroch. Upozorňujeme, že číselné hodnoty v tabuľke slúžia len na ilustráciu a nie sú pevne stanovenými štandardnými hodnotami bez odkazu na konkrétnu normu a tolerancie.
Kompletný príklad popisu rozmerov oceľovej rúry
Úplný príklad popisu veľkosti oceľovej rúry by preto mohol byť „NPS 6 palcov, Schedule 40, ASTM A106 Grade B, Dĺžka 6 metrov“. To predstavuje oceľovú rúru s menovitým priemerom 6 palcov, hrúbkou steny podľa Schedule 40, vyrobenú podľa noriem ASTM A106 triedy B a s dĺžkou 6 metrov.
