Nivelačný prístroj, často nazývaný aj nivelák, je kľúčové optické zariadenie slúžiace na meranie, prenášanie a vytyčovanie výšok v stavebníctve, geodézii a mnohých ďalších oblastiach. Moderné technológie prinášajú inovatívne riešenia, ktoré zjednodušujú a zrýchľujú prácu, čím prekonávajú obmedzenia tradičných meracích zariadení.
Typy a funkčnosť nivelačných prístrojov
Súčasný trh ponúka širokú škálu nivelačných prístrojov, od optických až po plne automatické laserové systémy, ktoré výrazne zvyšujú efektivitu práce.
Rotačné laserové prístroje
Plne automatický rotačný laserový prístroj uľahčuje práce, kde sa v súčasnosti používajú bežné a tradičné meracie zariadenia. Vďaka rotujúcemu laseru môže veľa z týchto každodenných úloh vykonávať jedna osoba len za zlomok času, ktorý predtým zabral. Tento nástroj zjednodušuje zarovnanie v horizontálnych, vertikálnych a šikmých rovinách pri vzdialenosti do 150 metrov, ako aj nastavenie a prenos pravých uhlov a meracích bodov ľahšie ako kedykoľvek predtým. Nivelačný prístroj môže disponovať tromi laserovými vežičkami, z ktorých každej ide 360-stupňový laserový lúč.
Funkcia „inteligentného skenovania“ PR16
Pre ďalšie úspory času a peňazí sú niektoré modely, ako napríklad PR16, vybavené funkciou „inteligentného skenovania“. Vo vzdialenosti do viac ako 30 metrov sa pomocou jednoduchého zachytávača lúčov môže laserový lúč zastaviť v požadovanom bode, kde sa potom vhodne premieta ako ľahko viditeľná čiara. Tieto prístroje majú kompaktné rozmery, napríklad PR16 má 183 mm x 168 mm x 234 mm, a používajú laserovú triedu 2 s červeným, ľahko viditeľným lúčom. Kompletne sú uložené v kufri pre ľahkú prepravu.
Ako používať rotačnú laserovú vodováhu Johnson | Stavebné tipy pre svojpomocné vyrovnávanie septikov a základov
Optické nivelačné prístroje

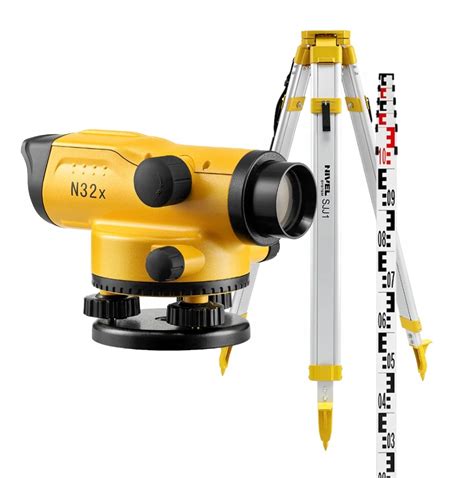

Optické nivelačné prístroje, ako napríklad Nivel System N24x, sú navrhnuté pre veľmi presné meranie výškových rozdielov. Tento prístroj je vybavený vysoko kvalitnou optikou, ktorá zaručuje veľmi dobrú kvalitu obrazu s ostrým zobrazením. Vďaka vysokej kvalite optického systému (so zväčšením 24x) zaisťuje nivelačný prístroj presnosť 2 mm na 1 km dvojitého nivelačného ťahu a môže byť použitý pre stavebné úlohy aj pri náročných geodetických meraniach. Prístroj je odolný voči prachu a vode, a preto ho možno používať v náročných pracovných podmienkach - za dažďa alebo vo veľmi prašnom prostredí.
Príslušenstvo pre nivelačné prístroje
Na zvýšenie efektivity a presnosti meraní sú dostupné rôzne doplnky a príslušenstvo.

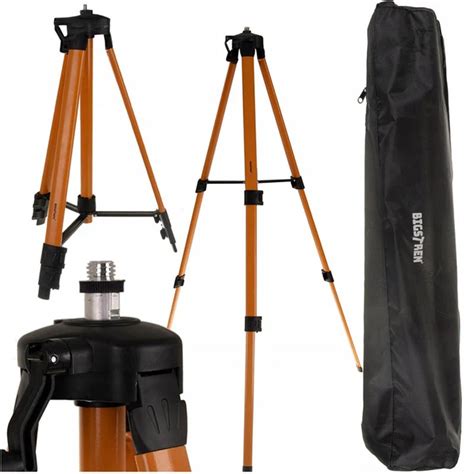

- Statívy: Statív PA 931 je profesionálne viacúčelové zariadenie a praktický doplnok. Je vyrobené z hliníka a jeho maximálna výška je 2880 mm. Statív disponuje bajonetovým uchytením, nie je nutné ho vytáčať, a má prídavné ochranné kryty na hroty, ktoré slúžia ako ochrana podkladu a proti preklzu. Nechýba ani zabudovaná libela (vodováha). Ide o statív kľuky so závitom 5/8", s kombinovanými statívmi, stĺpikom so stupnicou v cm, vystuženými vzperami na nohách statívu k strednému stĺpu a integrovanou kruhovou vodováhou. Jeho rozmery sú 1300 mm x 160 mm x 160 mm, výška je nastaviteľná od 0,86 do 2,88 m a váži 8 kg.
- Laserové prijímače: Úplne nový laserový prijímač LR70RG je vhodný k rotačným aj čiarovým laserom. Dôležité je, aby váš laserový nivelačný prístroj disponoval funkciou pulzného režimu. Prijímač signalizuje polohu lúča LED indikáciou aj zvukom, pričom si môžete nastaviť až 3 úrovne hlasitosti - vysoká, normálna alebo tichá. Je ľahký, kompaktný, váži iba 150 g aj s batériou. Upevnenie je jednoduché pomocou dodávaného držiaka - vhodné na latu, stenu alebo iný povrch. Cena produktu je 40€.
- Magnetické držiaky: Praktickým doplnkom je aj magnetický držiak s plechom, ktorý umožňuje flexibilné uchytenie prístroja.
Význam kompenzátora pre presnosť meraní
Pre presné meranie nivelačným prístrojom musí prístroj spĺňať takzvanú hlavnú osovú podmienku, ktorá vyžaduje, aby po približnom urovnaní prístroja podľa kruhovej libely bola zámera presne vodorovná. V ďalekohľadoch súčasných nivelačných prístrojov je umiestnený konštrukčný prvok nazývaný kompenzátor, ktorý samočinne nastavuje zámeru do vodorovnej polohy. Kolmosť vertikálnej osi nivelačného prístroja a dotykovej roviny kruhovej libely v jej vrchole je vedľajšou osovou podmienkou.
Magnetický kompenzátor umožňuje meranie na nestabilných terénoch, kde môže byť statív s nivelačným prístrojom vystavený neustálym vibráciám. Zabudovaný magnetický kompenzátor prístroj automaticky vyrovnáva a uľahčuje tak prácu na miestach s nestabilným a vibrujúcim podložím, napríklad na stavenisku alebo v blízkosti ťažkých strojov.
Údržba a možné problémy s kompenzátorom
Ak vo vnútri nivelačného prístroja počujete neobvyklý zvuk pripomínajúci uvoľnenú súčiastku, je to v poriadku - ide o pohyb kompenzátora. Kompenzátor nivelačného prístroja je uchytený na tenkých kovových vláknach. Natiahnutie alebo pretrhnutie týchto vlákien, väčšinou pri páde prístroja, spôsobí jeho poruchu. Opravy kompenzátora patria k tým najdrahším a väčšinou nie je ich oprava rentabilná vzhľadom k cene celého nového prístroja.
Servis a kalibrácia nivelačných prístrojov
Váš nivelačný prístroj je citlivé zariadenie, s ktorým musíte nielen šetrne zaobchádzať, ale aj ho každoročne a pravidelne kontrolovať. Pre zabezpečenie presnosti a použiteľnosti vášho lasera je životne dôležitá šetrné zaobchádzanie a pravidelná kalibrácia. Aby ste splnili všetky príslušné normy a predpisy, nechajte svoj prístroj skontrolovať, nastaviť a skalibrovať aspoň raz ročne.
Ponuka servisných služieb
Servisné strediská zabezpečujú všetky opravy optických nivelačných prístrojov. Sú schopné prístroj skontrolovať, určiť náklady na opravu a konzultovať s vami ich prijateľnosť. Po oprave vykonajú nastavenie, aby prístroj zodpovedal parametrom udávaným výrobcom. Na požiadanie je možné nastaviť kalibračný list, ktorý je dôležitý v rámci certifikácie ISO.
Stavebné rotačné lasery sú nielen opraviteľné, ale je možné ich aj presne nastaviť a vystaviť kalibračný list, ktorý je nevyhnutný v prípade nutnosti dokladať kalibračné protokoly v rámci ISO certifikátov. Proces kalibrácie prístrojov obvykle trvá jeden deň. Opravy sa vykonávajú podľa postupov opráv jednotlivých výrobcov a pri kalibráciách sú dodržiavané všetky platné normy a štandardy.
Kalibračné strediská sú vybavené profesionálnymi kolimátormi, ktoré sú pravidelne kontrolované a testované. Ponúkajú opravy a servis optických nivelačných prístrojov všetkých značiek, napríklad Sokkia, Topcon, Hilti, Bosch, Stabila, Carl Zeiss, Dahlta, South, Leica, Dewalt, GeoFennel, Nikon, Nivcomp Pentax, Geomax, Theis Wolzhausen, GP, PNAL, Nedo, Nestle, GAL, Skil, ale aj iných historických prístrojov.
Nadštandardný prístup k zákazníkom
Pre pohodlie zákazníkov mnohé servisné centrá ponúkajú nadštandardný prístup. Vy nič nemusíte posielať - servis zabezpečí dopravu tovaru. Stačí zabaliť stroj, vyplniť kontaktný formulár s adresou a telefónnym číslom, alebo zavolať a dohodnúť všetko potrebné cez telefón. Kontrola prístrojov je možná aj na počkanie, je však potrebné si termín vopred telefonicky dohodnúť. Ak sa nechcete rozlúčiť so starým rozbitým prístrojom, môžete ho priniesť na servis.
Pre prístroje zakúpené u niektorých predajcov je ponúkaná aj bezplatná kalibrácia nivelačných prístrojov a ostatných meracích zariadení (jedna kalibrácia do 14 mesiacov od zakúpenia).

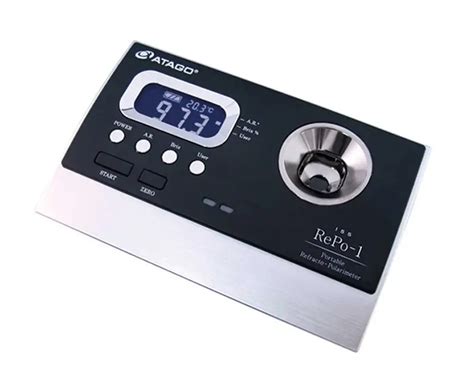

Séria RePo: Inovatívne hybridné meracie jednotky (Refraktometer a Polarimeter)
Okrem tradičných nivelačných prístrojov existujú aj špecializované meracie zariadenia, ktoré spájajú viacero funkcií do jednej kompaktnej jednotky. Príkladom je hybridná jednotka refraktometra a polarimetra typu všetko v jednom, známa ako séria RePo.
Tieto prístroje vyžadujú len 3 ml vzorky a stlačením tlačidla možno zobraziť čistotu, medzinárodnú stupnicu cukru, špecifickú rotáciu a koncentráciu. Používatelia môžu nastaviť aj horný a dolný limit merania. Svetelný indikátor upozorní používateľa, ak je nameraná hodnota v rámci limitov.
Prehľad modelov série RePo
Séria RePo ponúka niekoľko modelov, každý s rozšírenými funkciami pre špecifické aplikácie:
| Model | Základné funkcie (Brix, optická rotácia) | Navyše určuje/zobrazuje | Ideálne pre priemyselné odvetvia |
|---|---|---|---|
| RePo-1 | Áno | - | - |
| RePo-2 | Áno | Množstvo fruktózy (%) v HFCS | Potravinárstvo, výroba nápojov, rafinácia cukru |
| RePo-3 | Áno | Množstvo invertného cukru (%) získaného zo sacharózy | Rafinácia cukru |
| RePo-4 | Áno | Množstvo fruktózy (%), vlhkosť medu (%) | Celková kontrola kvality medu |
| RePo-5 | Áno | Index lomu (nD) vzorky | - (Všeobecné laboratórne a výskumné použitie) |
Balenie modelu RePo-1 typicky obsahuje hlavnú jednotku polarimetra, 100 ml kadičku, 50 x striekačkové filtre orange 45, 3 x 20 ml striekačky a 100 x Easy filter.
Dostupnosť a predaj
Niektoré nivelačné prístroje sú dostupné za výhodné ceny, napríklad pôvodná cena 780€ môže byť znížená na 480€, prípadne dohodou, ak ide o veľmi málo používané a momentálne nevyužité kusy. Iné produkty, ako napríklad plne automatický rotačný laserový prístroj, môžu mať cenu 1.699, €. Je možný dovoz priamo k Vám aj v rámci ČR a zaslanie ako dobierka. V prípade akýchkoľvek otázok sa informujte telefonicky na +420 604 999 999. Inzeráty sú platné do vymazania. V prípade špeciálnych ponúk, ako napríklad laserový prijímač LR70RG za 40€, sa jedná o predaj bez záujmu o výmenu a cena môže byť pevná, bez reakcií na nezmyselné protiponuky.
