Základným a zároveň najpresnejším prístrojom na určovanie výšok, prevýšení alebo vytýčenia roviny na stavbe je nivelačný prístroj. Vzrastajúce nároky na rýchlosť a kvalitu výstavby, ale aj nastupujúce nové trendy v stavebníctve sú podnetom na neustály rozvoj a technologické napredovanie týchto prístrojov. Hlavným motívom je nielen samotné uľahčenie obsluhy zariadenia či zberu dát, ale aj vylúčenie chýb v dôsledku zlyhania ľudského faktora.

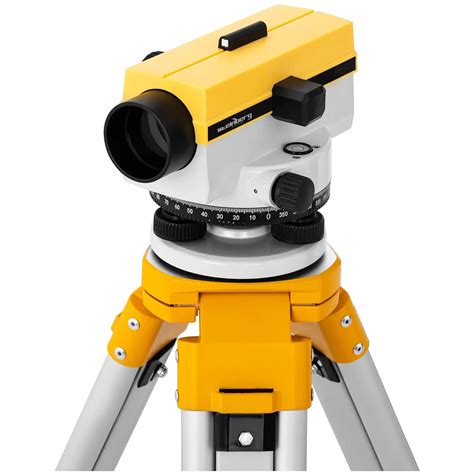

Optický nivelačný prístroj je vysoko spoľahlivý nástroj vhodný na použitie vo vonkajšom aj vnútornom prostredí. Používa sa predovšetkým v stavebníctve a geodézii. Je to zameriavací ďalekohľad namontovaný na statíve s otáčaním okolo vertikálnej osi. Nivelačný prístroj sa dá použiť na meranie roviny alebo úrovne, t. j. sklonu. Používa sa nielen pri kladení základov nových budov, ale aj na určovanie výškových rozdielov medzi bodmi v teréne. Meria stupnicu na meracej tyči až do vzdialenosti 40 metrov.
Typy nivelačných prístrojov
Podľa druhu urovnávacieho mechanizmu možno nivelačné prístroje rozdeliť na libelové alebo kompenzátorové.
Libelové nivelačné prístroje
Urovnávacím mechanizmom týchto prístrojov je nivelačná libela (vysokocitlivá rúrková libela) uložená spolu s ďalekohľadom kolmo na vertikálnu os prístroja. Urovnaním zrektifikovanej libely pomocou elevačnej skrutky (pred každým čítaním na nivelačnej late) sa zabezpečí aj urovnanie zámernej osi do horizontálnej polohy. Pri dobre zrektifikovanom prístroji je zámerná os totožná s optickou osou.
Kompenzátorové nivelačné prístroje
Urovnanie týchto prístrojov zabezpečuje kompenzátor - opticko-mechanický prvok, ktorý udržiava optickú os nivelačného prístroja v horizontálnej polohe za predpokladu, že je vopred nahrubo urovnaný kruhovou libelou. Tá svojím rozsahom citlivosti zabezpečuje správnu funkciu kompenzátora. Kompenzátor zabezpečuje stabilitu aj pri preprave. Novšie typy kompenzátorových prístrojov sú vybavené digitálnymi technológiami, ktoré zjednodušujú a zrýchľujú štandardné postupy pri nivelačných prácach a minimalizujú vplyv ľudského faktora na výsledky meraní. Takáto automatizácia meraní zjednodušuje zber údajov a ich následné spracovanie.
Kľúčové vlastnosti a technické parametre
Moderné nivelačné prístroje sa vyznačujú vysokou funkčnosťou a výkonom. Medzi ich charakteristické vlastnosti patria:
- Zväčšenie ďalekohľadu: Typicky 20x až 32x pre presné zacielenie.
- Kompenzátor: Často automatický, vzduchom alebo magneticky tlmený, pre rýchle a presné urovnanie.
- Horizontálny kruh: S delením 360° alebo 400 grádov pre meranie uhlov.
- Nekonečné pohybovky: Umožňujú ľahkú obsluhu a presné zacielenie.
- Odolnosť: Odolnosť voči vode a prachu podľa noriem ako IP54, IP55 alebo IPX4/IPX7.
- Kvalitná optika: Zabezpečuje ostré zobrazenie obrazu a presné odpočty na nivelačnej late.
- Krátka zaostrovacia vzdialenosť: Pre prácu v stiesnených priestoroch, napríklad už od 0,3 m.
Optika nivelačného prístroja je často chránená pred poveternostnými vplyvmi krytom. Posuvná spojka umožňuje plynulé nastavenie uhla. Optický nivelačný prístroj je robustný ďalekohľad s objektívom s veľkou apertúrou a meracou tyčou pre ostré zobrazenie obrazu. Prístroje poskytujú priamy obraz.
Jednoduché nivelovanie
Prehľad populárnych modelov nivelačných prístrojov
Na trhu sú dostupné rôzne modely nivelačných prístrojov, ktoré sa líšia svojimi špecifikáciami a určením pre rôzne typy prác. Tu je prehľad niektorých z nich:
Optické nivelačné prístroje
- South (generický typ): Presnosť 1,0 mm/km, 28x zväčšenie, odolnosť voči vode a prachu podľa normy IP54, automatický vzduchom tlmený kompenzátor.
- Leica NA720 / NA700 séria: Leica NA720 je považovaný za špičkový prístroj s vynikajúcou švajčiarskou optikou, objektívom plneným dusíkom a unikátnym magneticky tlmeným kompenzátorom. Optické nivelačné prístroje z radu NA700 odolávajú nárazom a striekajúcej vode podľa normy IP 57. Majú ďalekohľad s 20- až 30-násobným zväčšením a stredná kilometrová chyba prístrojov sa pohybuje v rozpätí 1,2 až 2,5 mm.
- HILTI POL 15: Určený na každodenné nivelačné práce so zväčšením 28x. Má vysoko kvalitnú optiku pre presné odpočty a automatický kompenzátor pre presnú niveláciu. Dodáva sa ako pracovná súprava s inštalatérskou olovnicou, nastavovacím kolíkom a odolným kufrom.
- Nivel System N24x: Prístroj pre veľmi presné meranie výškových rozdielov s 24x zväčšením. Jeho magnetický kompenzátor umožňuje meranie na nestabilných terénoch. Je odolný voči prachu a vode, vhodný do náročných podmienok. Zaisťuje presnosť 2 mm na 1 km dvojitého nivelačného ťahu.
- Sokkia C410: Automatický nivelačný prístroj navrhnutý na stavebné účely (základy, podlahy, potrubia). Má 20-násobné zväčšenie, štvorvláknový závesný kompenzátor s magnetickým tlmením odolávajúci vibráciám. Stredná kilometrová chyba je 2,5 mm.
- Sokkia C330: Automatický nivelačný prístroj s celokovovým telom, určený na prácu v ťažkých podmienkach. Má krátku zaostrovaciu vzdialenosť 30 cm a voliteľné 22- až 28-násobné zväčšenie. Spĺňa normu vodovzdornosti IPX triedy 4. Stredná kilometrová chyba je 2,0 mm.
- Leica Runner24: Celokovový optický prístroj na technickú niveláciu s 24-násobným zväčšením. Stredná kilometrová chyba je ± 2,5 mm. Odoláva vode (IP 55).
- Nikon AX-2S / AC-2S: Optické prístroje s magneticky tlmeným kompenzátorom. AX-2S má 20-násobné zväčšenie a presnosť ± 2,5 mm/km, zatiaľ čo AC-2S má 24-násobné zväčšenie a presnosť ± 2,0 mm/km. Oba zaostrujú už od 0,75 m.
- AT-G6: Odoláva vode a prachu podľa normy IPX7. Má 24-násobné zväčšenie a strednú kilometrovú chybu ± 2,0 mm pri dvojitej nivelácii.
Digitálne nivelačné prístroje
Digitálne nivelačné prístroje predstavujú pokročilé riešenie, ktoré minimalizuje ľudské chyby a zrýchľuje proces merania. Sú vybavené funkciami, ktoré zjednodušujú zber údajov a ich následné spracovanie.
- Sokkia SDL50: Digitálny nivelačný prístroj s automatickou registráciou meraného bodu, čím eliminuje riziko chybného odčítania. Má internú pamäť na 2 000 bodov a 28-násobné zväčšenie. Vodovzdorné vyhotovenie IPX4 zaisťuje prácu aj vo vlhkom prostredí. Stredná kilometrová chyba je 1,5 mm.

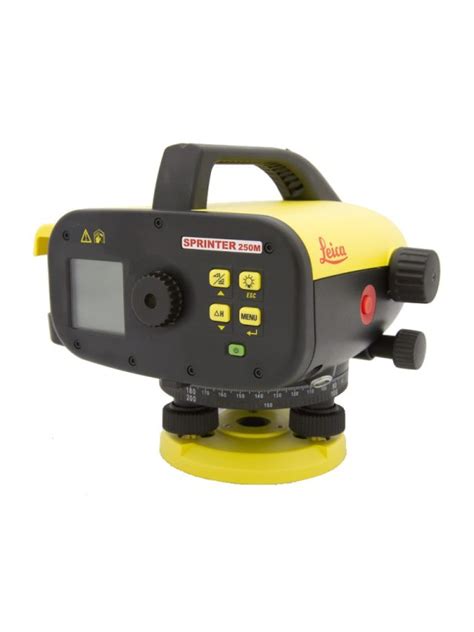

- Leica Sprinter: Digitálne prístroje so stabilným magneticky tlmeným kompenzátorom. Odstraňujú chybu z nesprávneho odčítania a zapisovania. Majú LCD displej s automatickým odčítavaním hodnoty z laty a funkciou Tracking. Stredná kilometrová chyba je 1,5 až 2,0 mm. Modely M majú program líniovej nivelácie a pamäť na 1 000 meraní.
- Trimble® DiNi®: Odolný proti vode a prachu (IP 55). Podsvietený displej a osvetlená libela umožňujú meranie aj v šere. Má internú pamäť na 30 000 dátových riadkov a 26- až 32-násobné zväčšenie. Je vybavený Li-ion batériou s dlhou výdržou.
- DL-100C séria (DL-101C, DL-102C): Elektronické digitálne prístroje na všetky druhy nivelačných prác. Sú vybavené programom pre technickú a presnú niveláciu, s internou pamäťou na 2 400 záznamov. Model DL-101C má 32-násobné zväčšenie, DL-102C má 30-násobné zväčšenie. Vybavené vstavanou dobíjateľnou batériou s prevádzkovým časom 10 hodín.
Tabuľka: Porovnanie vybraných nivelačných prístrojov
| Model | Typ | Zväčšenie ďalekohľadu | Presnosť (km chyba) | IP ochrana | Typ kompenzátora |
|---|---|---|---|---|---|
| South (generický) | Optický | 28x | 1,0 mm/km | IP54 | Automatický vzduchom tlmený |
| Leica NA720 | Optický | 20-30x (séria NA700) | 1,2 - 2,5 mm/km (séria NA700) | IP57 (séria NA700) | Magneticky tlmený |
| Nivel System N24x | Optický | 24x | 2 mm na 1 km dvoj. ťahu | Odolný voči prachu a vode | Magnetický |
| Sokkia C410 | Automatický optický | 20x | 2,5 mm/km | Pre ťažké podmienky | Štvorvláknový závesný s magnetickým tlmením |
| Sokkia SDL50 | Digitálny | 28x | 1,5 mm/km | IPX4 | Závesný s magnetickým tlmením |
| Leica Sprinter | Digitálny | N/A | 1,5 - 2,0 mm/km | Pre vlhké prostredie | Magneticky tlmený |
| Trimble® DiNi® | Digitálny | 26-32x | N/A | IP55 | N/A (uvádza sa rozsah urovnania 15') |
Informácie o prenájme nivelačných prístrojov

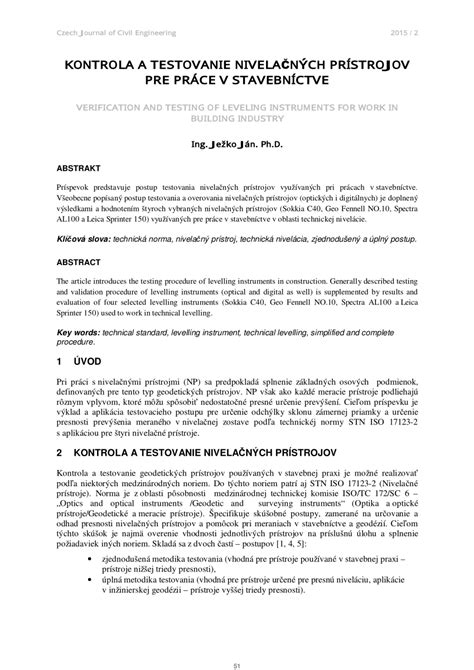

Ak potrebujete nivelačný prístroj iba na určitú dobu, ideálnym riešením je jeho prenájom. V našom servisnom stredisku v Chorvátskom Grobe nájdete ponuku meracích zariadení, ktoré máme k dispozícii na požičanie. Všetky ponúkané prístroje sú pravidelne kalibrované a ich funkčnosť a presnosť kontrolovaná pred každým požičaním a po vrátení, čo zaručuje spoľahlivosť meraní.
Čo je zahrnuté v cene prenájmu?
Cena prenájmu nivelačného prístroja typicky zahrňuje:
- Samotný nivelačný prístroj
- Nivelačnú latu

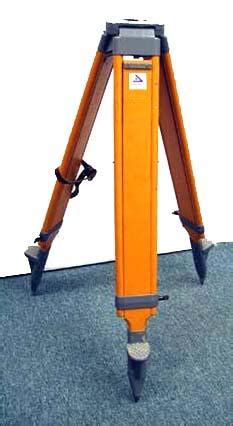

- Statív (napríklad ľahký hliníkový statív s popruhmi a rýchlou aretáciou)
