Nivelačné prístroje sú nepostrádateľným nástrojom pre každého, kto sa zaoberá stavebníctvom, či už ide o profesionálov alebo domácich majstrov. Umožňujú presné meranie výškových rozdielov, čo je kľúčové pri realizácii akéhokoľvek projektu, od rozsiahlych stavieb až po výstavbu rodinných domov. Okrem určovania výšok dokážu niektoré prístroje merať aj uhlové rozdiely a vzdialenosti.
Základná konštrukcia nivelačného prístroja zahŕňa objektív a kompenzátor, ktoré sú jeho najdôležitejšími komponentami. Pre zabezpečenie optimálnej funkčnosti a zabránenie kondenzácii na šošovke sú mnohé prístroje plnené dusíkom. Konštrukcia umožňuje horizontálny pohyb prístroja v rozsahu 360 stupňov. Použitie zaostrovacieho tlačidla na ďalekohľade zabezpečuje jasný a ostrý obraz pozorovaného cieľa.
Typy nivelačných prístrojov
Na trhu existujú dva hlavné typy nivelačných prístrojov:
- Optické prístroje: Tieto prístroje sú charakteristické jednoduchou konštrukciou, vysokou odolnosťou a jednoduchým používaním. Sú obľúbené pre svoju presnosť, robustnosť voči vode a prachu a rozumnú cenu, čo ich robí ideálnou voľbou pre profesionálov aj amatérov.
- Digitálne prístroje: Ponúkajú vysokú presnosť a rýchlosť merania s možnosťou automatizovaného fungovania. Ich významnou výhodou je integrovaná pamäť na ukladanie nameraných údajov, avšak sú spojené s vyššou cenou.
Hoci optické aj digitálne prístroje dosahujú prakticky rovnakú úroveň presnosti, líšia sa v spôsobe ich používania a cenovej dostupnosti.
Kľúčové parametre pri výbere nivelačného prístroja
Pri výbere vhodného nivelačného prístroja je dôležité zohľadniť niekoľko kľúčových parametrov:
Zväčšenie
Zväčšenie prístroja je dôležité najmä pri meraní na rôzne vzdialenosti. Pre práce na kratšie vzdialenosti, ako je výstavba rodinného domu, postačuje zväčšenie 20x alebo 24x. Pri dlhších vzdialenostiach, ktoré sa často vyskytujú na rozsiahlejších stavbách, je potrebný prístroj so zväčšením 26x, 28x, 30x alebo dokonca 32x.
Kvalita optiky
Kvalita optiky priamo ovplyvňuje presnosť a životnosť prístroja. Kvalitné prístroje sú vybavené sklenenými šošovkami, zatiaľ čo lacnejšie modely môžu používať plastové šošovky. Plastové šošovky sa rýchlejšie opotrebúvajú a zhoršujú možnosti zameriavania. Renomovaní výrobcovia ako Geomax, Leica alebo GeoFennel používajú výhradne kvalitnú sklenenú optiku.
Upevnenie na statív

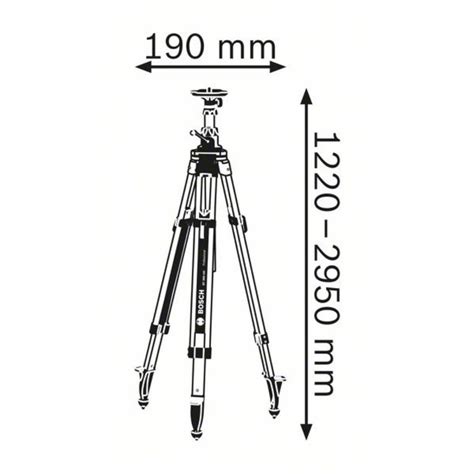

Pre dosiahnutie maximálnej presnosti pri meraní je nevyhnutné umiestniť nivelačný prístroj na statív. Je dôležité overiť kompatibilitu závitu statívu s prístrojom (najčastejšie ide o univerzálny závit 5/8"). Kvalitné prístroje sú často vyrobené z ľahkého, ale odolného hliníka, čo zaisťuje nízku hmotnosť. Menej kvalitné prístroje s kovovým telom bývajú ťažšie. Preto je pre nivelačný prístroj potrebný stabilný, ľahký alebo stredne ťažký hliníkový stavebný statív; ľahké statívy alebo fotostatívy nie sú vhodné.
Nivelácia: Princíp a použitie
Nivelácia, pochádzajúca z francúzskeho slova "nivelle" (vodováha), je postup na vytyčovanie vodorovnej roviny a meranie výškových rozdielov v teréne pomocou nivelačného prístroja. Nivelačný prístroj je v podstate zameriavací ďalekohľad, ktorý sa otáča okolo zvislej osy a je upevnený na statíve. Klasické optické ďalekohľady dokázali čítať milimetre na meracej late do vzdialenosti 40 metrov, zatiaľ čo moderné elektronické prístroje to zvládajú až na 100 metrov.
Prístroj sa pomocou presnej vodováhy alebo kompenzačného kyvadla nastaví tak, aby os otáčania ďalekohľadu bola zvislá a samotná os ďalekohľadu tak bola vodorovná. Tento postup sa vo stavebníctve využíva na vymeranie vodorovnej roviny alebo nivelety pri zakladaní rozsiahlych a líniových stavieb.
Postup merania
Pri nivelácii vpred sa nivelačný prístroj postaví na bod so známou výškou a na cieľový bod sa zvisle postaví meracia lať. Cez ďalekohľad sa odčíta výšková hodnota na lati. Rozdiel medzi výškou nivelačného ďalekohľadu od zeme a touto hodnotou udáva prevýšenie cieľového bodu. Pri meraní dlhších trás sa tento postup opakuje.
Pri nivelácii zo stredu sa jedna lať postaví na východiskový bod a druhá na dohľad v smere trasy.
Postup na vykládke na poli
Presnosť a spoľahlivosť
S kvalitným prístrojom a pri precíznom meraní môže byť chyba nivelácie menšia ako 1 mm na kilometer dĺžky trasy. Výsledky meraní po rôznych trasách sa porovnávali, čím sa chyba dala ďalej znižovať. Pre zabezpečenie správnej funkcie kompenzátora je nevyhnutné pred každým meraním vyrovnať prístroj pomocou vyrovnávacích skrutiek a skontrolovať, či je kruhová libela na prístroji vyrovnaná.
Nivelačné prístroje s magnetickým kompenzátorom umožňujú vykonávať merania aj v nestabilných priestoroch, kde môže byť statív s prístrojom vystavený neustálym vibráciám. Tieto prístroje sú často odolné voči prachu a vode (napr. s krytím IPX6), čo ich predurčuje na prácu v náročných podmienkach, ako je dážď alebo prašné prostredie.
Príklady modelov a ich parametre
Optická vodováha Nivel System N32x je navrhnutá pre veľmi presné meranie výškových rozdielov. Vďaka kvalitnému optickému systému s 32-násobným zväčšením dosahuje presnosť 1,5 mm na 1 km dvojitej nivelácie. Je odolná voči prachu a vode (IPX6) a má minimálnu cieľovú dĺžku 0,3 m. Hmotnosť prístroja je 1,75 kg.
| Parameter | Hodnota |
|---|---|
| Presnosť | 1,5 mm/1 km |
| Zväčšenie | 32x |
| Priemer šošovky | 42 mm |
| Minimálna ohnisková vzdialenosť | 0,3 m |
| Trieda odporu | IPX6 |
| Hmotnosť | 1,75 kg |
Leica Runner24 je celokovový optický nivelačný prístroj určený na technickú niveláciu. Má 24-násobné zväčšenie a stredná kilometrová chyba je ± 2,5 mm. Prístroj je odolný voči vode (IP 55) a má kompenzátor s citlivosťou 0,5“ a pracovným rozsahom 15’.
Optické nivelačné prístroje z radu Leica NA700 sú odolné voči nárazom a striekajúcej vode podľa normy IP 57. Využívajú kompenzátor s magnetickým tlmením, umožňujúci odčítanie aj v nestabilnom prostredí s otrasmi. Zväčšenie sa pohybuje od 20x do 30x a stredná kilometrová chyba je v rozpätí 1,2 až 2,5 mm. Modely NA 720 a 724 vážia 1,6 kg.
Digitálne nivelačné prístroje Leica Sprinter disponujú stabilným kompenzátorom s magnetickým tlmením. Eliminuje chyby z nesprávneho odčítania na laty a z zapisovania. Sú vhodné do vlhkého prostredia alebo pri zníženej viditeľnosti. Disponujú LCD displejom s automatickým odčítaním hodnoty z laty, určením prevýšenia a vzdialenosti, s možnosťou doplnenia o odčítanie uhla. Funkcia Tracking umožňuje sledovať a priebežne merať pohybujúcu sa latu. Modely M s programom líniovej nivelácie dokážu zaregistrovať 1 000 meraní s následným prenosom do počítača.
Odporúčané príslušenstvo a sety
Okrem samotného nivelačného prístroja je dôležité myslieť aj na kvalitný statív a nivelačnú latu. Odporúča sa zakúpenie nivelačných setov, ktoré často obsahujú všetko potrebné pre okamžité použitie, napríklad sety od značiek GeoFennel.
