Hydroizolačná stierka a izolácia spodnej stavby: Komplexný sprievodca

Každá stavba, ktorá je podpivničená alebo je postavená na zemine, musí byť dostatočným spôsobom izolovaná proti vode. Pri hydroizolácii pivnice nejde iba o správny výber materiálu, ale najmä o precízne zaizolovanie všetkých častí stavby. Aj malou netesnosťou sa počas dlhšie trvajúceho dažďa dostane do suterénu veľké množstvo vody. Dobrá stavba je závislá od vybudovania dobrých základov. Iba správne navrhnutá a zrealizovaná spodná stavba bude dlhodobo chrániť objekt pred nepriaznivými účinkami vody. Zárukou nepriepustnosti stavby je dôkladne vybudovaná hydroizolácia, ktorá zabráni trvalému poškodeniu a znehodnoteniu budovy. Izolovanie spodnej stavby proti vode je prvým krokom pri výstavbe kvalitného objektu. Vlhnutie sa väčšinou prejavuje v spodnej časti stavby, ktorá je v priamom kontakte s terénom alebo blízko terénu (napr. základy, suterény, prízemia, oporné steny). Nasiaknutá voda môže znížiť pevnosť muriva (premŕzaním), tepelný odpor a zvyčajne aj estetickú kvalitu stien. Optimálna izolácia spodnej stavby z vonkajšej strany proti zemnej vlhkosti alebo spodnej vode je jedným zo zásadných predpokladov k tomu, aby celý objekt zostal dlhodobo chránený pred vlhkosťou.

Typy zaťaženia vodou a príslušné normy

Pri navrhovaní vhodného izolačného opatrenia treba presne stanoviť, aké bude zaťaženie vodou. Urobí to odborník na základe dostupných údajov a meraní. Navrhne aj vhodné technické riešenie s vyváženým pomerom nákladov a úžitku.

Klasifikácia zaťaženia vodou

Aké typy zaťaženia vodou možno na stavbe očakávať? Vo všeobecnosti sa rozlišujú tieto typy zaťaženia, ktoré pôsobia na spodnú časť stavby:

• Zemná vlhkosť: Je to voda vyskytujúca sa v pôde. Ide o kapilárnu, nasiaknutú a viazanú vodu.

• Vsakujúca sa voda: Vsakujúca sa voda môže byť buď zachytená, alebo nezachytená. Ak je pôda menej priepustná, zachytená vsakujúca sa voda sa vzdúva pred podzemnou časťou stavby, a tým vyvíja hydrostatický tlak. Nezachytená vsakujúca sa voda postupne prechádza vrstvami zeminy, vďaka čomu sa nevzdúva. Tento typ sa opätovne vytvára v dôsledku zrážok.

• Tlaková voda: Nazýva sa aj tlaková voda, je známa skôr ako podzemná, nachádza sa v rôznych hĺbkach a druhoch pôdy. Je to voda, ktorá vyvíja tlak na podzemnú časť stavby. Namáhanie tlakovou vodou vzniká pôsobením vody v kvapalnom stave merateľným hydrostatickým tlakom. Podzemná voda (všetka voda, ktorá sa vyskytuje pod zemským povrchom) pôsobí na stavebnú konštrukciu z vonkajšej strany a namáha stavbu v troch kategóriách: tlakovou vodou, stekajúcou (gravitujúcou) vodou a vlhkosťou.

• Stekajúca (gravitujúca) voda: Namáhanie voľne stekajúcou (gravitujúcou) vodou vzniká pôsobením vody v kvapalnom stave, ktorá nevytvára žiaden alebo veľmi malý tlak, steká po zvislých či šikmých plochách stavebných konštrukcií nad alebo pod úrovňou terénu, nikde sa nezadržuje a nevytvára spojenú hladinu. Intenzita namáhania závisí na množstve stekajúcej vody a sklonu hydroizolácie. Izolácie proti stekajúcej vode sa navrhujú najmä pre nadzemné konštrukcie so sklonom nad 3°.

Norma DIN 18195

Od roku 2014 stanovuje norma DIN 18195 štyri stupne zaťaženia vodou a upravuje, ktoré materiály sa musia použiť a ako sa musia predpisovo realizovať izolačné práce pri danom type zaťaženia. Norma sa zaoberá aj navrhovaním hydroizolácií pri rôznych typoch zaťaženia pre:

• hydroizolácie proti zemnej vlhkosti (kapilárnej a viazanej vode) a nezachytenej vsakujúcej sa vode na základovej doske a stenách,
• hydroizolácie proti netlakovej vode na vodorovných konštrukciách a vo vlhkých priestoroch,
• hydroizolácie proti vonkajšej tlakovej vode a zachytenej vsakujúcej sa vode.

Pri navrhovaní hydroizolácie pre konkrétny prípad je potrebná dostatočná vedomosť o stavbe a podmienkach jej realizácie, ktoré budú na hydroizoláciu pôsobiť, a tým môžu ovplyvniť jej funkciu.

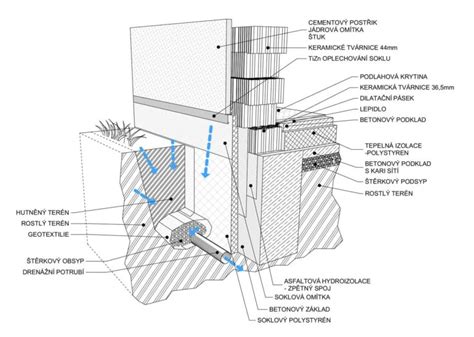

Izolačné materiály pre spodnú stavbu

Na izolovanie betónovej dosky, základov či spodnej stavby môžete použiť asfaltované pásy, fólie z mäkčeného PVC, bitúmenovú rohož alebo hydroizolačné nátery a stierky.

Hrubovrstvové bitúmenové izolačné stierky

Podľa uvedenej normy na izolovanie spodnej časti stavby proti zemnej vlhkosti a nezachytenej (netlakovej) vode možno použiť okrem iných materiálov aj hrubovrstvové bitúmenové jednozložkové alebo dvojzložkové izolačné stierky, ktoré sú z väčšej časti vyrobené zo súdržného, elastického, surového bitúmenu, polymérov, spevňujúcich látok a tixotropných prísad. Nanášajú sa murárskym hladidlom celoplošne bez spojov. Sú vhodné na podlahy a steny. Nie je potrebné ich následné omietnutie a možno ich nanášať aj na mierne vlhký podklad.

Hydroizolačné systémy na báze bitúmenu sa v porovnaní s tradičnými riešeniami vyznačujú jednoduchou aplikáciou, ktorá zaručí spoľahlivé zaizolovanie akejkoľvek konštrukcie. Aplikujú sa za studena, čím sa odbúrava riziko roztavenia asfaltového pásu v spoji, ktoré v niektorých prípadoch môže viesť aj k zatekaniu do konštrukcie. Výhodou použitia stierkových hydroizolácií je možnosť ich aplikácie na mierne vlhký podklad, ako aj možnosť aplikácie na členité povrchy. Vždy dbajte na to, aby súčasťou hydroizolačného systému na báze bitúmenu boli aj doplnkové výrobky, ktoré riešia aj drobné detaily.

Odborník radí: Jednozložkové hrubovrstvové izolačné stierky vo vedrách sú pripravené priamo na použitie a pred aplikáciou sa nesmú miešať. Naopak, dvojzložkové hrubovrstvové izolačné stierky sa musia zmiešať.

Cementové izolačné stierky (polymércementové)

Flexibilná polymércementová tesniaca stierka je odolná voči tlakovej vode. Ide o vodotesný cementový mrazuvzdorný výrobok nanášaný v tekutom stave a odolný pri kontakte s chlórovou vodou, triedy CMO1P. Vytvára plošnú, bezšvovú hydroizolačnú bariéru a je odolný voči bežným čistiacim a dezinfekčným prostriedkom. Ako stierka je odolný proti tlakovej vode, ako náter proti vode oplachovej.

Stierková (náterová) hydroizolácia proti tlakovej (oplachovej) vode je vhodná pre väčšinu podkladov (vápennocementové a sadrové omietky, betón, sadrokartón, cementový a sadrový poter, OSB a cementotrieskové dosky atď.), pre vnútorné a vonkajšie použitie. Je určená pre aplikácie s následnou povrchovou úpravou (keramické obklady a dlažby, XPS, nopová fólia atď.). Nie je vhodná pre pojazdné podlahy, namáhané šmykovým zaťažením. K dispozícii sú flexibilné jednozložkové aj dvojzložkové polymércementové tesniace stierky odolné voči tlakovej vode.

Ďalšie typy izolácií

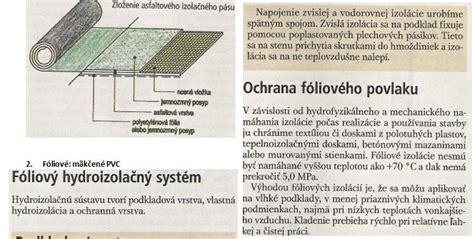

• Membránové tesnenie: Táto izolácia je z polymérových fólií zvarených do komplexnej membrány, nachádza sa na vonkajšom povrchu stavebnej konštrukcie. Celoplošné membránové tesnenie z pásov na báze mäkčeného PVC má medzi stavbármi asi najviac prívržencov. Funkcia membrány je jednoduchá a je vypracovaná metodika odskúšania funkčnosti hydroizolácie pred zakrytím následnými pracovnými zábermi.

• Vodotesný betón a malta: Tesnenie zabezpečuje vodotesný betón. Vodotesnosť zabezpečuje z vnútornej strany konštrukcie vodotesná malta aplikovaná v stanovenej hrúbke. Dilatačné škáry musia byť vybavené elastickým vodotesným systémom.

• Kryštalické nátery: Na hydroizoláciu konštrukcií, najmä betónových, ale aj murovaných, sa používajú aj tesniace (tzv. kryštalické) nátery, ktoré môžu byť povrchové alebo hĺbkové. Ide o formáciu vo vode nerozpustných kryštálov s tesniacim účinkom. Kryštály prenikajú do značnej hĺbky betónovej konštrukcie. Účinok závisí viac od prítomnosti vody v konštrukcii a teploty konštrukcie než od priľnavosti k povrchu.

• Asfaltované pásy a fólie: Existujú typy určené na vytvorenie hlavnej hydroizolačnej vrstvy spodných stavieb, ochranu stavby proti zemnej vlhkosti, stekajúcej vode a tlakovej vode pri výstavbe terás a parkovísk. Profilovaná spodná strana pásu sa stará o celoplošné spojenie s podkladom. Sú odolné proti mechanickému poškodeniu, UV žiareniu, biologickej korózii, prerastaniu koreňov. Tieto materiály môžu byť použiteľné ako parozábrana alebo spodný modifikovaný asfaltový pás v skladbách viacvrstvových vodotesných izolácií striech aj so zaťažovacími vrstvami. Fólie sú vhodné na izolovanie pozemných a podzemných častí stavby proti zemnej vlhkosti presakujúcej a agresívnej tlakovej vode. Mnohé fólie majú vysokú odolnosť proti prenikaniu radónu a sú chemicky odolné proti väčšine anorganických kyselín, zásad a ich solí. Umožňujú zhotovenie dokonale tesných spojov a detailov. Vďaka absencii výstužnej mriežky môžu byť mimoriadne prieťažné a odolné pri dilatačných pohyboch stavby. Typy s výstužnou vrstvou zo skleného rúna sú vhodné na izoláciu vysokých zvislých plôch a sú odolné proti prerastaniu koreňov, plesniam a mikroorganizmom.

Postup aplikácie izolačnej stierky

Pre zabezpečenie optimálnej funkčnosti hydroizolácie je nevyhnutné správne technické zhotovenie izolačného opatrenia. Izolácia podzemných častí stavby musí byť, samozrejme, aj správne vyhotovená. Nižšie uvádzame základné kroky pre aplikáciu izolačnej stierky.

1. Príprava podkladu

Podklad musí byť suchý, pevný, nosný, tvarovo stabilný, nezmrznutý, zbavený prachu, nečistôt, olejov, mastnôt, tukov, všetkých separačných vrstiev a voľných častíc. Musí zodpovedať požiadavkám platných noriem. Pred aplikáciou hydroizolačnej stierky je potrebné overiť vyzretosť podkladu a nerovné alebo nekvalitné podklady zodpovedajúcim spôsobom spevniť, vyrovnať a ošetriť vhodnou penetráciou.

• Prípadné trhliny je nutné vyplniť vhodnou tmeliacou hmotou typu reprofilačných mált a stierok.
• Prebrúsením a očistením je nutné z podkladu odstrániť menej pevné povrchové vrstvy a nečistoty (prach, zvyšky náterov a pod.).
• Hladké podklady typu gletovaných omietok a betónov je vhodné prebrúsením jemne povrchovo zdrsniť.
• Anhydritové podklady sa musia dôkladne prebrúsiť a vzniknutý prach je potrebné odstrániť, napríklad povysávaním.
• Výstužná oceľ sa očistí mechanicky, abrazívne (pieskom) a prach sa odstráni tlakom vzduchu. Na očistenú výstuž sa štetcom nanesie ochranný náter.

2. Penetračný náter

Na pripravený podklad sa nanesie penetračný náter. Na čistý podklad sa následne nanesie neriedený penetračný náter v rovnomernej vrstve, pričom treba zabrániť vzniku mlák. Ak je podklad veľmi nasiakavý, odporúča sa naniesť penetráciu v jednej vrstve v takom množstve, ktoré do podkladu dobre vsiakne. Viacnásobná aplikácia na podklad môže spôsobiť zníženie priľnavosti. Všetky minerálne podklady, vrátane sadrokartónových omietok a sadrokartónu sa penetrujú penetráciou. Drevotrieskové alebo OSB dosky a podobné podklady musia byť pevne nainštalované, bez priehybu a musia sa vopred ošetriť adhéznym mostíkom.

3. Príprava zmesi (pre dvojzložkové stierky)

Pre dvojzložkové izolačné stierky je nevyhnutné správne zmiešanie komponentov. Obidve jej zložky sa zmiešajú v predpísanom váhovom pomere (napr. prášok : kvapalina = 2 : 1 alebo 1:2). Môže sa použiť celé, presne nadávkované balenie. Zložky sa miešajú v čistej nádobe nízkootáčkovým elektrickým miešadlom, kým nevznikne homogénna zmes bez hrudiek. Čas miešania je približne 3 minúty. Do pripraveného predpísaného množstva emulzie sa nasype obsah vrecka a obidve zložky sa dôkladne premiešajú miešadlom.

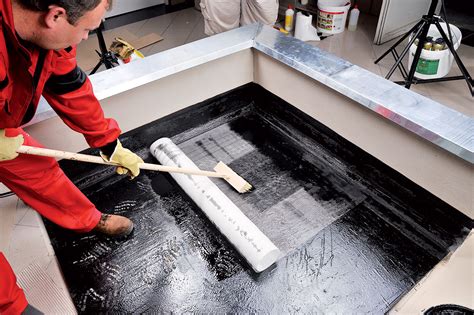

4. Aplikácia prvej vrstvy a výstužnej tkaniny

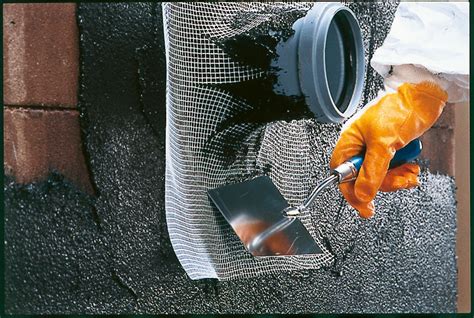

Na vyzretý podklad s vyschnutou penetráciou alebo kotviacim mostíkom sa hydroizolácia podľa zvolenej konzistencie nanáša vo forme súvislej vrstvy ako stierka hladidlom a s použitím sklotextilnej sieťky. Na preklenutie trhlín sa odporúča prvú vrstvu vystužiť sklotextilnou tkaninou (tkanina zo sklených vláken odolná proti alkáliám). Sklotextilná tkanina sa vloží do čerstvo nanesenej stierky a zapracuje sa tak, aby bola prekrytá min. 1 mm vrstvou stierky. Pásy tkaniny sa ukladajú so vzájomným presahom 100 mm. Na rohoch stavby sa sklotextilná tkanina ukladá priebežne.

Do styku stena - stena, respektíve stena - podlaha sa zapracuje elastická tesniaca páska vystužená tkaninou. Výstužná tkanina presahuje pásku na obidvoch stranách, čo umožňuje jednoduché zapracovanie do vrstvy hydroizolačnej stierky. Izolačná páska sa vkladá do čerstvej vrstvy hydroizolačnej stierky. Ľahko sa zatlačí do vlhkého lôžka a na okrajové zóny výstužnej tkaniny sa pomocou špachtle nanesie ďalšia vrstva hydroizolačnej stierky. Stredný nevystužený pružný diel pásky by mal ostať voľný, bez pokrytia stierkou. Na utesnenie priestupov vpustov sa odporúča použiť izoláciu podlahového vpustu. Izolácia podlahového vpustu sa vkladá rovnako ako izolačný pás do ešte čerstvej vrstvy hydroizolačnej stierky. Ľahko sa zatlačí do vlhkého lôžka a na okrajové zóny výstužnej tkaniny sa špachtľou nanesie ďalšia vrstva hydroizolačnej stierky.

5. Aplikácia druhej vrstvy

Hrúbka a počet vrstiev musí zodpovedať požadovanému stupňu ochrany, respektíve očakávanému vlhkostnému zaťaženiu a situovaniu konštrukcie. Po uplynutí času schnutia (približne 24 hodín pre bitúmenové, alebo približne 2 hodiny pre cementové stierky) sa nanesie druhá vrstva izolačnej stierky. Výsledná hrúbka vrstvy musí byť minimálne 2 až 3 mm v závislosti od typu stierky a zaťaženia. Nanesením poistnej vrstvy sa prekryjú prípadné nedostatky a zabezpečí sa minimálna celková hrúbka hydroizolácie, ktorá nesmie byť menšia ako predpísaná. Časový odstup medzi aplikáciami jednotlivých vrstiev činí v bežných podmienkach cca 8 hodín (pri stierkovaní) a cca 8 hodín (pri nátere).

6. Ochrana a lepenie izolačných dosiek

Izolačné dosky sa pritlačia na napenetrovaný podklad s vytvrdnutou izolačnou stierkou. Po preschnutí hydroizolačnej vrstvy sa na ňu prilepia vhodné ochranné a drenážne dosky pomocou pružného bitúmenového lepidla. Vhodné ochranné a drenážne dosky sa kladú zo spodu smerom hore, jednotlivé rady ochranných dosiek sa osádzajú s posunom, aby sa nevytvárali krížové škáry.

Kladenie následných povrchových vrstiev na hydroizoláciu je pri bežných klimatických podmienkach možné 24 hodín od aplikácie poslednej vrstvy. Po približne 24 hodinách od aplikácie poslednej vrstvy hydroizolačnej stierky je podklad pripravený na lepenie obkladu a dlažby.

Počas aplikácie a následných 24 hodín od jej ukončenia je nutné materiál chrániť pred stykom s vodou (dážď, technologická voda na stavenisku atď.), priamym slnečným žiarením a mrazom, ktoré môžu spôsobiť jeho degradáciu. Pred aplikáciou následnej povrchovej úpravy je nutné hydroizoláciu chrániť pred hrubým mechanickým poškodením a pred agresívnymi chemickými činidlami (silné zásady, kyseliny, organické rozpúšťadlá). Materiál možno spracovávať iba pri teplote vzduchu a podkladu od +5 °C do 30 °C. K zmesi nie je dovolené pridávať žiadne cudzie materiály. Náradie po použití dôkladne očistiť vodou. Vyzretú hmotu je možné odstrániť mechanicky.

Ochrana proti radónu

Radón je bezfarebný rádioaktívny plyn, ktorý je takmer všadeprítomný a vyskytuje sa v rôznej miere v ovzduší každého domu. Je najťažší zo vzácnych plynov, bez farby, chuti, zápachu a predstavuje pre ľudí priame riziko ohrozenia života. Radón sa uvoľňuje z pôdy a preniká cez základy alebo spodnú stavbu do interiéru domu. Medzi rizikovejšie stavby patria podpivničené rodinné domy. Ak sa priestory dostatočne nevetrajú, rádioaktívny plyn sa hromadí, čím sa zvyšuje riziko poškodenia zdravia.

V súčasnosti sú najväčšie obavy z hľadiska rádioaktivity sústredené na umelé zdroje žiarenia, s ktorými sa stretávame pri jadrovej energetike alebo pri využití žiarenia na lekárske účely. Najväčšie ožarovanie človeka je však spôsobované prírodnými zdrojmi. Vonkajšie ožarovanie človeka spôsobuje predovšetkým žiarenie gama z rádia, ktoré je obsiahnuté v horninách a pôdach povrchovej vrstvy Zeme. Čo sa týka vnútorného ožiarenia, najväčšou hrozbou sú častice alfa a beta, ktoré sa uvoľňujú pri premene radónu. Pri stavbe nových stavieb je z hľadiska protiradónovej ochrany rozhodujúci pozemok, na ktorom bude stavba stáť. Dôležitá je najmä koncentrácia radónu v podloží a priepustnosť podložia. Z tabuľky vyplýva, že čím vyššia je priepustnosť podložia a koncentrácia radónu v pôdnom vzduchu, tým väčšie je aj radónové riziko.

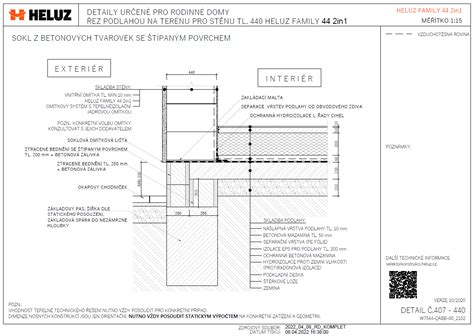

Izolačné riešenia proti radónu

Pri stavbách na pozemku so stredným radónovým rizikom sa za dostatočné protiradónové opatrenie považuje prevedenie všetkých konštrukcií v priamom kontakte so zeminou v 1. kategórii tesnosti, t.j. protiradónovou izoláciou, ktorá zároveň plní funkciu hydroizolácie. Pre stavby na pozemku s vysokým radónovým rizikom sa ako ochrana proti radónu navrhuje taktiež izolácia v 1. kategórii tesnosti, pokiaľ tretí kvartil koncentrácie radónu nepresahuje určité hodnoty (60 kBq/m3 pre veľmi priepustné zeminy, 140 kBq/m3 pre stredne priepustné zeminy a 200 kBq/m3 pre zeminy s nízkou priepustnosťou). Problematika jednej izolačnej vrstvy, ktorá má spĺňať hydroizolačnú aj protiradónovu funkciu, spočíva v protichodnosti ich požiadaviek z hľadiska bezpečnosti a kvality. Riešením na tento problém je používanie kvalitných, trvácnych, osvedčených a funkčných izolačných materiálov pri každom objekte a pri každej stavbe.

Mnohé hrubovrstvové bitúmenové jednozložkové alebo dvojzložkové izolačné stierky a fólie sú zároveň odolné proti difúzii radónu a zabezpečujú ochranu proti jeho prenikaniu.

Technické parametre a spotreba materiálov

Príklady hrubovrstvových izolačných stierok

• Izolačný náter 111 N: spotreba približne 0,15 až 0,20 kg/m2 (27,90 €/5 l)

• Izolačný základ AG 3: spotreba približne 0,15 kg/m2 (25,50 €/5 l)

• Hrubovrstvá izolačná stierka 1K PS: spotreba: približne 4,5 až 5 l/m2, izolácia proti zemnej vlhkosti, resp. nezachytenej vsakujúcej sa vode, hrúbka čerstvej vrstvy min. 4,5 mm (107,28 €/30 l)

• Hrubovrstvová izolačná stierka 2K PS: spotreba približne 4,5 l/m2 hrúbka vrstvy min. 4,5 mm (pri zemnej vlhkosti, nezachytenej vsakujúcej sa vode) alebo približne 6 l/m2, min. 6 mm (pri zachytenej vsakujúcej sa vode, teda netlakovej vode, 122,04 €/32 l)

• Sklotextilná tkanina Murexin Energy Textile: kotúč 50 m2 (šírka 1 000 mm, dĺžka 50 m, 44,40 €/kotúč)

Parametre cementových polymérnych stierok

Pre cementové polymércementové stierky boli stanovené nasledujúce technické parametre:
