Rotačné Kladivo a Meranie Tlaku: Komplexný Sprievodca

Vŕtanie otvorov môže byť dosť technické a stresujúce, ak nepoužívate správny nástroj pre typ otvoru, ktorý vŕtate. Príklepová vŕtačka a rotačné kladivo sú vynikajúce nástroje, pokiaľ ide o vŕtanie otvorov; každá má však svoje špecifiká a v čom je dobrá. Ako dobre poznáte svoje nástroje? Viete, čo vŕtacie kladivá a rotačné kladivá sa používajú na?

Čo je Rotačné Kladivo?

Rotačné kladivo je elektrická rotačná príklepová vŕtačka s bezpečnostnou spojkou pripojenou k pneumatickému príklepovému mechanizmu. Rotačné kladivo je založené na princípe pohybu piestu, príklepový vrták na stlačený plyn, nie je potrebné vyvíjať veľkú silu rukou. Dokáže otvoriť otvor 6--100 mm na betóne, tehle, kameni a iných tvrdých materiáloch.

Pretože vrták elektrického kladiva tiež vytvára rýchly vratný pohyb (časté nárazy) pozdĺž smeru elektrickej vŕtacej rúrky pri otáčaní, môže rýchlo preraziť otvory v materiáloch, ako je cementový betón a kameň s veľkou krehkosťou. Rotačné kladivo vo vyššie uvedených materiáloch na otvorenie otvoru má vysokú účinnosť, ale nemôže otvoriť otvor v kovu.

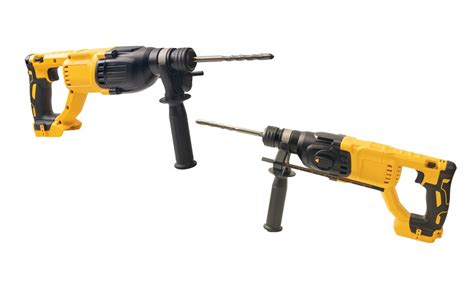

Rozdiely Medzi Príklepovou Vŕtačkou a Rotačným Kladivom

Aj keď sa oba vrtáky používajú na vŕtanie otvorov do betónu, majú pomerne veľa rozdielov. Je dobré poznať tieto rozdiely, aby ste vedeli, ktorý z nich je najvhodnejší použiť v inom konkrétnom čase.

Princíp Príklepu a Výkon

Rozdiel medzi spomínanými typmi náradí je hlavne v tom, akým spôsobom funguje ich príklep. Príklepové vŕtačky využívajú mechanický systém, v ktorom kovové rohatky odtláčajú úderník. Ten potom udiera do hriadeľa. Kadencia príklepovej vŕtačky závisí od otáčok, silu príklepu zase zásadne ovplyvňuje človek, ktorý s nástrojom pracuje.

Vŕtacie kladivo však pracuje na pneumatickom princípe. Príklep v ňom zabezpečuje piest so stlačeným vzduchom. Poháňa ho elektromotor s mechanickým prevodom. Stlačený vzduch pôsobí na úderník v tvare valca, ktorý je na konci piestu. Ten pod tlakom následne udrie na stopku nástroja, ktorý je upnutý v hlavici - skľučovadle - vŕtacieho kladiva.

Vďaka pneumatickému spôsobu tvorby príklepu je vŕtacie kladivo omnoho účinnejšie ako príklepová vŕtačka, ktorá využíva jednoduchší a menej efektívny mechanický pohon úderníka. Na vŕtacie kladivo preto nemusíte priveľa tlačiť, aby ste dosiahli príklep, aký potrebujete. Istý tlak však na vŕtacie kladivo vynaložiť musíte. V inom prípade by sila, ktorou chcete pôsobiť na stenu alebo kachličky, išla opačným smerom.

Použitie a Otáčky

Príklepové vŕtačky sú určené na vŕtanie otvorov do betónu, tehál, kameňa a blokov. Používajú sa na vytváranie otvorov pre výtokové boxy a na osadenie kotiev. Príklepové vŕtačky sú formou pokročilého štandardného vrtáku, používajú sa na vŕtanie otvorov do mäkších betónov a muriva. Sú schopné vyvŕtať otvory až do priemeru 3/8”. Príklepové vŕtačky väčšinou používajú majitelia domov, ľudia, ktorí vykonávajú príležitostné opravy, a nie nevyhnutne profesionáli.

Rotačné kladivá sú určené na vŕtanie do betónu, nastavovanie kotevných skrutiek a hmoždiniek. Sú vhodné na časté vŕtanie betónu. Rotačné kladivá sú výkonnejšie. Používajú tiež mechanizmus otáčania a príklepu, ale navyše využívajú piestový mechanizmus, ktorý im dáva obrovský účinok príklepu. Rotačné vrtáky sa používajú na vŕtanie do tvrdého betónu, majú vysokú schopnosť tlmiť nárazy. Používajú sa na vytváranie väčších otvorov vo väčších betónoch.

Veľký rozdiel medzi príklepovými vŕtačkami a vŕtacími kladivami odhalíme, aj keď sa pozrieme na ich otáčky. Vŕtačky ich mávajú vyššie - bežné typy dosahujú aj 3000 otáčok za minútu. Vŕtacie kladivá naopak pracujú obyčajne pri 1000 otáčkach za minútu.

Hmotnosť a Profesionálne Použitie

Väčšina príklepových vŕtačiek váži okolo 4 až 8 libier, väčšinou sa používajú na svojpomocné účely. Rotačné kladivá sú ťažké a používajú ich väčšinou profesionáli. Príklepové vŕtačky sú kompatibilné na použitie s mäkkým betónom, murivom alebo tehlami.

Technologické Vlastnosti Rotačných Kladív

V porovnaní s menej pokročilými pohonnými jednotkami známymi ako kladivo vŕtačky, vŕtacie kladivá majú tendenciu byť väčšie a poskytnúť väčší vplyv sily využitím technológie nazvanej "elektropneumatické" klepanie mechanizmus (EP), pretože to je napájané priamo z elektrickej namiesto samostatného kompresora.

Vŕtacie kladivá majú dva piesty - piestové jednotky a lietajúci piest. Elektrický motor otočí kľukou, ktorá sa pohybuje piest disk a späť valec. Lietajúce piest je na druhom konci sa rovnaké fľaše. Piesty vlastne nedotýkajú, ale tlak vzduchu vo valci EP umožňuje oveľa efektívnejší prenos klepanie energie ako pramene v cam-akcia štýl kladivo vŕtačky. Väčšina moderných rotačných kladív, ako aj elektrický pohon chipping zbrane alebo jack-kladivá všetkých využívajú tejto technológie EP. Moderné jednotky umožňujú kladivo a rotácie funkcií použiť samostatne alebo v kombinácii, t. j. kladivo režim alebo režim drill.

Vysokokvalitné elektrické kladivo dokáže pomocou prenosového spínača urobiť vrták elektrického kladiva v inom pracovnom stave, to znamená iba otáčanie bez príklepu, iba náraz bez otáčania, náraz aj otáčanie.

Kľúčové Funkcie

• Dobrý systém tlmenia nárazov: Môže operátora pohodlne držať, zmierniť únavu. Spôsob realizácie: prostredníctvom "systému kontroly vibrácií" dosiahnuť; Zvýšte pohodlie pri úchope pomocou mäkkých gumených rukovätí. Rotačné kladivo vŕtačky majú ropy naplnené prevodovkou, ktorá im umožňuje prevádzkovať trvale napriek veľkej sily a dostávajú šoky a zrnitosť-naplnené prostredie, kde sa často používajú.
• Presný spínač ovládania rýchlosti: Ľahký dotykový spínač, keď je rýchlosť nízka, môže pomôcť stroju hladko vŕtať (napríklad vŕtanie na hladkých povrchoch, ako sú dlaždice, nielenže môže zabrániť skĺznutiu vrtáka, ale môže tiež zabrániť vŕtaniu diera od prasknutia. Vysokú rýchlosť možno použiť pri bežnej prevádzke na zabezpečenie efektivity práce.
• Stabilná a spoľahlivá bezpečnostná spojka: Tiež známa ako spojka s obmedzením krútiaceho momentu, aby sa zabránilo použitiu vrtáka v dôsledku zaseknutia veľkej reakčnej sily krútiaceho momentu prenášanej na používateľa, čo je druh bezpečnostnej ochrany pre používateľa. Táto funkcia tiež zabraňuje zastaveniu otáčania prevodovky a motora. Niekoľko výrobcov zaviedlo ďalšie technológie na ochranu operátora. Hilti má technológiu nazvanú "ATC" alebo "Active Torque kontrolu", ktorá funguje nevyužívate jazdy od motora, keď nástroj telo začne otáčať príliš pôsobením sekundárnych magnetické spojky okrem štandardného sklzu-spojka. DeWALT má súvisiace systém s názvom "CTC" alebo "Kompletné krútiaceho momentu Control", ktorý využíva dva-pozície sklzu-spojku tak, že prevádzkovateľ môže vybrať nižšie nastavenie krútiaceho momentu pre väčšiu bezpečnosť.
• Komplexné zariadenie na ochranu motora: Pri použití nevyhnutných zrnitých tvrdých predmetov do stroja (najmä pri vŕtaní smerom nahor, ako je vŕtanie steny strechy), ak motor nemá určitú ochranu, pri vysokej rýchlosti rotáciu je veľmi ľahké zlomiť tvrdými predmetmi alebo poškriabať smaltovaný drôt a prípadne viesť k poruche motora.
• Funkcia dopredu a dozadu: Môže rozšíriť rozsah použitia elektrického kladiva, jeho implementačná forma je hlavne prostredníctvom prepínača alebo nastavením polohy uhlíkovej kefky, aby sa dosiahlo, zvyčajne sa na nastavenie polohy uhlíkovej kefky použijú nástroje veľkého mena (otáčanie držiak kefy), výhodou je pohodlná obsluha, efektívne potlačenie iskry na ochranu komutátora, predĺženie životnosti motora.

Systémy Upínania Nástrojov

Upínacia hlava alebo tiež skľučovadlo. Tam je skryté tajomstvo efektivity a širokej využiteľnosti nástrojov, o ktorých hovoríme. Upínacia hlava vŕtačiek je zvyčajne uspôsobená na pripevnenie násad s hladkou valcovou stopkou. Často sa môžeme stretnúť aj so stopkou v tvare trojhranu či šesťhranu.

Oproti tomu, vŕtacie kladivá s obľubou využívajú takzvaný SDS systém. Ten využíva špeciálne drážky, vďaka ktorým môže násada vykonávať príklepový pohyb naozaj efektívne a vydrží tvrdé nárazy. Pri vŕtacích kladivách našej kategórie je najrozšírenejší systém SDS plus. Väčšina vŕtacích kladív, napríklad aj obľúbené typy Bosch GBH 2-28 DFV či Makita HR 2470 T, využívajú na upevnenie pracovných násad upínací systém SDS plus.

Tento systém vyvinula v roku 1975 firma Bosch na základe skúseností remeselníkov, ktorí pri práci s vŕtacími kladivami potrebovali možnosť rýchlej výmeny nástrojov. Skratka SDS vznikla zo slov Steck - Dreh - Sitz, čiže Vložiť - Otočiť - Držať. So systémom SDS plus pracujú vŕtacie kladivá v najrozšírenejšej kategórii - od 2 do 4 kg a s maximálnou energiou úderu 5 joulov. Výnimočnou ju robia dve pozdĺžne drážky, ktoré prispievajú k presnejšiemu vedeniu nástroja pri príklepoch. Vďaka systému SDS plus je práca s vŕtacím kladivom jednoduchá a výmena nástrojov rýchla. Systém prispieva aj k vyššej spoľahlivosti náradia.

Niekoľko "špeciálnych shanks" bolo vyvinutých od rôznych výrobcov. V priebehu rokov vyvíjali značný počet týchto proprietárnych systémov, ale zostávajúci tŕne v použitia dnes sú: SDS +, SDS-MAX a SPLINE DRIEKU.

Výber Rotačného Kladiva

Ak ste na základe týchto informácií usúdili, že vŕtacie kladivo je presne to, čo potrebujete, čítajte ďalej. Výber najlepšej vŕtačky s príklepom by bol založený okrem iného na faktoroch, ako je to, na čo ju chcete používať, kde ju chcete používať a špecifikácia samotnej vŕtačky s príklepom.

Kľúčové Faktory

• Hmotnosť: Základným kritériom pre výber vhodného vŕtacieho kladiva je okrem ceny najmä jeho hmotnosť. Malé vŕtacie kladivá, ktoré najviac pripomínajú bežné vŕtačky, majú zvyčajne maximálne do troch kilogramov. Výborne vám poslúžia pri sekaní drážok pre káble alebo keď sa potrebujete zbaviť starých obkladov či omietok. Pre drobné práce môžu byť vhodné ľahšie kladivá s hmotnosťou okolo 3 kg. Pre náročnejšie práce, ako je kosenie drážok pre rúrky a hadice, môže byť potrebné ťažšie kladivo v rozmedzí 3-11 kg. Pri búracích kladivách platí, že vyššia hmotnosť zvyčajne znamená vyšší výkon, ale zároveň aj horšiu manipuláciu.
• Výkon a sila úderu: Výkon vŕtacieho kladiva definuje príkon takéhoto zariadenia. Čím je príkon vyšší, tým by malo byť zariadenie výkonnejšie. Lacnejšie vŕtacie kladivá s pneumatickým príklepom dosahujú príkon okolo 600 - 700 W. Takýto výkon však rozhodne nie je ideálny pre vŕtanie do tvrdých materiálov. Poloprofesionálne zariadenia s dostatočným príkonom sú na úrovni 1 200 W. S takýmito zariadeniami už možno vŕtať do tvrdších materiálov, ako napr. železobetón, tvrdé murivá alebo kameň. Slabšie a menej výkonné stroje odporúčame zaobstarať len pre drobnejšie práce. Sila úderu sa meria v jouloch (J). Na bežné domáce použitie sa odporúča kladivá so silou úderu okolo 20 J, pre náročnejšie búracie práce sa vyžaduje sila úderu okolo 30 J. Pre drobné práce je odporúčaná sila úderu najmenej 5 J, ale všeobecne sa považuje za minimálnu hodnotu 10 J. Je potrebné si uvedomiť, že vyššia sila úderu často znamená aj vyššie vibrácie, ktoré môžete pri práci cítiť.
• Typ príklepu: Príklepové vŕtačky využívajú mechanický systém, zatiaľ čo vŕtacie kladivá pracujú na pneumatickom princípe. Pneumatický príklep je oveľa účinnejší a umožňuje preniknúť aj cez tvrdé materiály s menšou námahou.
• Systém upínania nástrojov: Najčastejšie narazíte na systémy SDS-Plus a SDS-Max. SDS-Plus je typický pre menšie kladivá a umožňuje rýchlu výmenu nástrojov. SDS-Max je určený pre výkonnejšie demolačné kladivá a zvládne väčšie zaťaženie.
• Ďalšie funkcie a príslušenstvo: Moderné kladivá často ponúkajú gumové gripy, otočné rukoväte a dokonca aj tlmenie nárazov. Praktické doplnkové funkcie, ako je plynulý štart alebo indikátor opotrebovania uhlíkov, zvyšujú efektivitu a bezpečnosť práce. Dôležité je tiež príslušenstvo ako vrtáky, sekáče, prídavná rukoväť, hĺbkový doraz či kufrík na prenášanie.

Odporúčané Modely a Značky

Pri výbere vŕtacieho kladiva je dobré zvážiť aj renomé výrobcu. Overenou kvalitou sú napríklad vŕtacie kladivá značiek Bosch alebo Makita. Obe majú na výber veľa typov vŕtacích kladív pre rôzne typy použitia. Aj keď niektorí remeselníci nedajú dopustiť na „modrú líniu” náradia firmy Bosch, nič nepokazíte ani kúpou spoľahlivých nástrojov od firmy Makita. V ich prospech hovorí to, že sú o niečo lacnejšie ako výrobky firmy Bosch. Na občasné domáce použitie postačí model v nižšej až strednej cenovej kategórii, ideálne od renomovaného výrobcu.

Na príklade vŕtačky s rotačným príklepom VEVOR SDS-Plus vám rotačné kladivo typu všetko v jednom ponúka rôzne funkcie. Príklepovú vŕtačku a vŕtacie kladivo nemusíte kupovať zvlášť, slúži na oba účely a ešte viac. Vďaka tomu je vŕtačka s rotačným príklepom veľmi hodná.

Údržba a Správne Používanie Vŕtacieho Kladiva

Vŕtacie kladivo s pneumatickým príklepom je určené na ťažkú prácu. Je potrebné vedieť, ako s takýmto náradím pracovať. Nielenže následne dbáte o vlastnú bezpečnosť, ale zabezpečíte i dlhšiu životnosť samotného zariadenia. Otáčky regulujte vždy podľa typu materiálu. Vždy vŕtajte kolmo na stenu, nikdy nie šikmo, aby sa vrták nevzpriečil. Pri vŕtaní príliš netlačte. Vŕtacie kladivo nie je vŕtačka a nemá taký počet otáčok.

Z hľadiska údržby je potrebné všímať si výkon zariadenia v prípade, že nie je vybavené indikátorom opotrebovania uhlíkov. Výber vrtáka nie je nijak komplikovaný, ak viete, čo idete vlastne robiť. Výber vrtáka netreba podceňovať a predovšetkým treba rešpektovať, aké vrtáky vaše zariadenie dokáže využívať. Kvalitné vrtáky niečo stoja a žiadne lacné napodobeniny „pravej ocele“ nie sú dobrou voľbou.

Pre vŕtacie kladivá sa najčastejšie používajú vidiové vrtáky. Tento typ vrtáka si pomocou pneumatického príklepu ľahko poradí s vŕtaním do materiálu ako je betón či kameň. Na trhu existujú aj vrtáky určené pre kladivá do kovu či dreva s upnutím SDS plus alebo SDS MAX, avšak ide skôr o "špeciálky". Vŕtacie korunky sú ďalším nástrojom, ktoré je možné upnúť do kladiva. Disponujú plátkami vyrobené z tvrdokovu a ich hlavné využitie je pri tvorení kruhových otvorov do muriva napríklad na uloženie zásuvky či vypínača do steny.

Búracie a Kombinované Kladivá

Búracie kladivá, tiež nazývané demolačné alebo sekacie kladivá, sú určené predovšetkým na demoláciu tvrdých materiálov a kosenie do nich. Tieto kladivá majú minimálny otáčavý pohyb a nemožno ich použiť na presné vŕtanie otvorov do steny. Na druhú stranu vŕtacie kladivá sú určené predovšetkým na vŕtanie otvorov do rôznych materiálov, vrátane stien, betónu a kameňov. Tieto kladivá majú rotujúci pohyb, ktorý umožňuje vŕtanie otvorov rôznych priemerov a hĺbok. Niektoré vŕtacie kladivá sú vybavené aj funkciou príklepu, ktorá im umožňuje lepšie preraziť tvrdý materiál.

Kombinované kladivá sú kompromisom a kombinujú funkcie vŕtania aj sekania. Ak si vyberiete kombinované vŕtacie kladivo, získate nástroj, ktorý bude vedieť fungovať aj ako „malá zbíjačka.” Na takomto kladive totiž dokážete zaaretovať upínaciu hlavu a využiť tak iba jeho údery, bez rotačného pohybu.

Meranie Tlaku a Pevnosti v Kontexte Kladív

Schmidtovo Kladivo pre Meranie Pevnosti Betónu

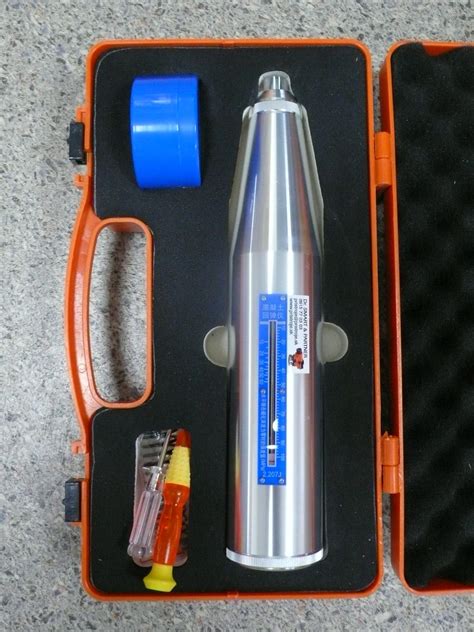

Analógové Schmidtovo kladivo Proceq - podľa triedy N pre meranie pevnosti betónov. Model s jednoduchou stupnicou, meracím rozsahom 10 - 70 N/mm2 a rázovou energiou 2,207 Nm. Namerané hodnoty sú zaznamenané na stupnici.

Požadovaná veličina sa zisťuje nepriamo prostredníctvom merania veľkosti pružnej reakcie od vyvedeného úderu. Vnútorný rázový člen prístroja - „kladivo“ narazí definovanou energiou na povrch betónu a odrazí sa späť. Veľkosť odrazu je závislá na tvrdosti betónu. Pomocou prepočítaného diagramu sa určuje pevnosť v tlaku v kg/cm2. Táto skúška patrí medzi tzv. „nedeštruktívne“ metódy skúšania betónu.

Klasické tvrdomery pre bežné betóny sú dodávané pod označením N / L (model L má cca tretinovú kinetickú rázovou energiu pre skúšanie tenkostenných prvkov so silou steny pod 100 mm, umelého kameňa a pod.).

Technické Parametre Schmidtovho Kladiva PROCEQ - Triedy N:

• Merací rozsah: 10 - 70 N/mm2
• Úder kinetickej energie: 2,207 Nm
• Rozmery: ø 60 x 280 mm

Balenie obsahuje Schmidtovo kladivo PROCEQ - triedy N, brúsny kameň a kufrík.

Manometre pre Hydraulické Búracie Kladivá

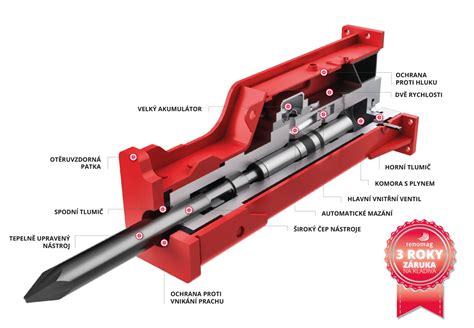

Pri práci s ťažkou technikou, ako sú hydraulické búracie kladivá, je kľúčové monitorovať tlak pre ich správnu funkciu a bezpečnosť. Ku kladivu pre traktorbagre JCB sú dva sekáče, hadice, náradie a manometer na dopúšťanie a kontrolu dusíka. Rovnako aj ku kladivu na minibager (2,5 až 4,5 ton) patrí manometer na dopúšťanie a kontrolu dusíka. Tieto manometre sú nevyhnutné pre údržbu a prevádzku hydraulických kladív, ktoré často využívajú dusíkovú náplň pre akumuláciu energie úderu.

Profesionálne digitálne manometre, ako napríklad WIKA CPH6200, sú vysoko presné ručné indikátory tlaku navrhnuté na kalibráciu, servis a testovanie v rôznych priemyselných odvetviach. Flexibilita senzorov tohto prístroja umožňuje princíp „plug-and-play“ s externými senzormi radu CPT6200, čo zvyšuje ich využiteľnosť pri diagnostike a údržbe rôznych zariadení, vrátane systémov, kde sa kladivá používajú.
