Nivelačný Prístroj: Sprievodca Meraním, Typy a Použitie

Nivelačný prístroj (nivelák) je optické zariadenie slúžiace na meranie, prenášanie a vytyčovanie výšok. Je to základný a zároveň najpresnejší prístroj na určenie výšok, prevýšení alebo vytýčenia roviny na stavbe. Nivelačné prístroje sú určené pre profesionálnych aj amatérskych stavebníkov, ktorí pomocou prístroja merajú výškové rozdiely. Prístroj je tak využiteľný pri veľkých stavbách, ale aj pri stavbách rodinných domov. Okrem výšky je s ich pomocou možné merať aj uhlové rozdiely alebo vzdialenosti.

Vzrastajúce nároky na rýchlosť a kvalitu výstavby, ako aj nastupujúce nové trendy v stavebníctve sú podnetom na neustály rozvoj a technologické napredovanie týchto prístrojov, kde hlavným motívom je nielen samotné uľahčenie obsluhy zariadenia či zberu dát, ale aj vylúčenie chýb v dôsledku zlyhania ľudského faktora.

Princípy Fungovania Nivelačného Prístroja

Aby sa nivelačným prístrojom mohlo presne merať, musí vyhovovať tzv. Hlavná osová podmienka vyplýva z požiadavky, že po približnom urovnaní prístroja podľa kruhovej libely musí byť zámera presne vodorovná. Kolmosť vertikálnej osi nivelačného prístroja a dotykovej roviny kruhovej libely v jej vrchole je vedľajšou osovou podmienkou.

Najdôležitejšími komponentami prístroja sú objektív a kompenzátor. V ďalekohľadoch súčasných nivelačných prístrojov je umiestnený konštrukčný prvok tzv. kompenzátor, ktorý samočinne nastavuje zámeru do vodorovnej polohy. Väčšina prístrojov je plnená dusíkom, čo účinne zabraňuje roseniu šošovky. Konštrukcia nivelačného prístroja umožňuje jeho horizontálny pohyb v kruhu 360 stupňov. Použitie zaostrovacieho tlačidla na ďalekohľade umožňuje, aby bol pozorovaný cieľ jasný a zaostrený.

Typy Nivelačných Prístrojov

Podľa druhu urovnávacieho mechanizmu možno nivelačné prístroje rozdeliť na libelové alebo kompenzátorové. Existujú tiež optické a digitálne verzie, ako aj rôzne laserové prístroje a iné meracie zariadenia, ktoré slúžia na špecifické nivelačné úlohy.

Libelové nivelačné prístroje

Urovnávacím mechanizmom týchto prístrojov je nivelačná libela (vysokocitlivá rúrková libela) uložená spolu s ďalekohľadom kolmo na vertikálnu os prístroja. Urovnaním zrektifikovanej libely pomocou elevačnej skrutky (pred každým čítaním na nivelačnej late) sa zabezpečí aj urovnanie zámernej osi do horizontálnej polohy.

Kompenzátorové nivelačné prístroje

Urovnanie týchto prístrojov zabezpečuje kompenzátor - opticko-mechanický prvok, ktorý udržiava optickú os nivelačného prístroja v horizontálnej polohe za predpokladu, že je vopred nahrubo urovnaný kruhovou libelou. Tá svojím rozsahom citlivosti zabezpečuje správnu funkciu kompenzátora. Pri dobre zrektifikovanom prístroji je zámerná os totožná s optickou osou. Magnetický kompenzátor umožňuje meranie na nestabilných terénoch, kde môže byť statív s nivelačným prístrojom vystavený neustálym vibráciám.

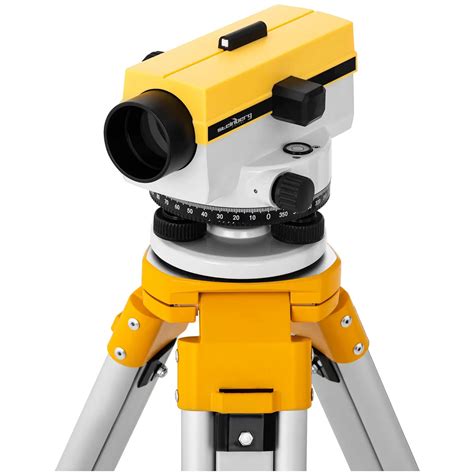

Optické nivelačné prístroje

Optické nivelačné prístroje sú jednoduché a presné prístroje s jednoduchou konštrukciou a vysokou odolnosťou. Robustná konštrukcia umožňuje vysokú odolnosť voči vode a prachu. Sú najviac používané profesionálmi, ako aj amatérmi pre ich presnosť, odolnosť a rozumnú cenu. Kvalitnými stavebnými nivelačnými prístrojmi vieme určiť výšky s presnosťou ±1 mm na 1 km. Príkladom je Leica Runner24, celokovový optický nivelačný prístroj určený na technickú niveláciu. Má ďalekohľad s 24-násobným zväčšením a stredná kilometrová chyba je ± 2,5 mm. Optické nivelačné prístroje z radu NA700 odolávajú nárazom a striekajúcej vode podľa normy IP 57.

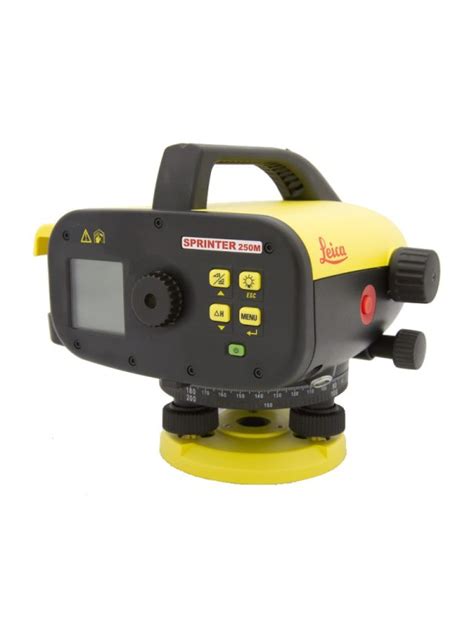

Digitálne nivelačné prístroje

V súčasnosti sa do popredia dostávajú digitálne nivelačné prístroje, ktoré stanovujú nové štandardy v nivelácii. Digitálny nivelačný prístroj meria na latu s čiarovým kódom, čím odpadá nutnosť odčítavať hodnotu na late a eliminuje sa chyba z nesprávneho odčítania. Je vybavený kompenzátorom, ktorý automaticky urovnáva prístroj, takže umožňuje odčítanie aj v nestabilnom prostredí s otrasmi. Vstavaný senzor náklonu zabraňuje meraniu, ak je kompenzátor mimo rozsahu. Modely s pamäťou vedia túto hodnotu aj zaznamenať, čím sa zníži pravdepodobnosť výskytu ďalších chýb, chýb zo zapisovania. Súčasne s odčítaním výšky prístroj dokáže odmerať aj vzdialenosť, čo sa dá použiť napr. pri budovaní kanalizácie. Automatika umožňuje merať aj za slabého svetla takmer v tme. Ak sa v prístroji vybijú tužkové batérie, dá sa s ním merať ako s optickým nivelačným prístrojom. Celková úspora času s použitím digitálneho nivelačného prístroja oproti klasickému je viac ako polovičná. Digitálne prístroje majú vysokú presnosť a rýchlosť merania, sú schopné automatického fungovania. Výhodou je pamäť, do ktorej používateľ môže ukladať namerané údaje. Prístroje sa však vyznačujú vyššou cenou. Optické aj digitálne prístroje sa vyznačujú prakticky rovnakou presnosťou, rozdiel je v spôsobe ich používania a cene.

Porovnanie optických a digitálnych nivelačných prístrojov

Laserové nivelačné prístroje

Svet laserových nivelačných prístrojov je rozmanitý a každý typ je navrhnutý pre špecifické úlohy. Väčšina moderných laserových prístrojov je samonivelačných, čo znamená, že sa automaticky vyrovnajú do skutočne vodorovnej alebo zvislej roviny v rozsahu ±3° až ±4°. To výrazne urýchľuje nastavenie a znižuje ľudskú chybu. Laserový nivelačný prístroj ponúka rôzne režimy: horizontálna línia (často 360°), vertikálna línia, krížový laser (kombinácia horizontálnej a vertikálnej línie). Niektoré modely majú aj bodové lasery na presné označenie bodov.

Krížové a bodové lasery

Tieto prístroje premietajú horizontálne a vertikálne čiary, často tvoriace kríž. Sú ideálne pre interiérové práce, ako je pokladanie dlažby, vešanie obrazov, inštalácia okien a dverí, alebo montáž sadrokartónu. Krížové a bodové lasery sa používajú pri rôznych remeselníckych prácach v interiéri (montovanie sadrokartónov, kladenie dlažby, obkladov), ale aj pri prácach v exteriéri (zakladanie stavieb, stavby konštrukcií, betónovanie alebo stavba múrov). Tieto prístroje sa uplatňujú všade, kde sa používa vodováha. Majú samourovnávaciu automatiku a nepotrebujú ručné urovnávanie do vodorovnej polohy pomocou skrutiek. Prístroj stačí položiť na približne vodorovnú plochu a po zapnutí sa vysvietia laserové body, respektíve čiary, ktoré sú vodorovné, zvislé a navzájom kolmé. Čiary vytvoria na ploche kríž. V exteriéri sú prístroje vhodné len na práce menšieho rozsahu za optimálnych svetelných podmienok - dosah sa podstatne zmenšuje za priameho slnečného žiarenia.

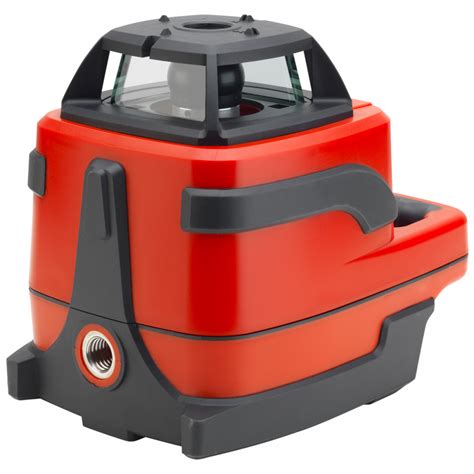

Rotačné lasery

Ak potrebujete pokryť rozsiahlejšie plochy, rotačný laserový nivelačný prístroj je tou správnou voľbou. Vysiela 360° rotujúci laserový lúč, čím vytvára kompletnú horizontálnu alebo vertikálnu rovinu. Sú primárne určené pre rozsiahle vonkajšie projekty a zemné práce vďaka ich dlhému dosahu (až 200 m alebo 600 m s detektorom). Zjednodušene povedané, rotačný laser je stroj, ktorý rýchlo vyžaruje jediný, mimoriadne presný laserový lúč. Vďaka tejto rýchlosti sa zdá, že celá pracovná plocha je obklopená súvislou, dokonale rovnou svetelnou čiarou. Väčšina moderných rotačných laserov sa tiež samoniveluje a používa vnútorné mechanizmy na zabezpečenie dokonalej presnosti premietanej roviny bez zložitého manuálneho nastavovania. Táto elektronická funkcia výrazne šetrí čas na stavenisku.

Ďalšími prístrojmi, ktoré dokážu na stavbe určiť vodorovnú, zvislú či šikmú rovinu, sú rotačné lasery. Vyznačujú sa rotujúcou hlavou emitujúcou laserové žiarenie. Používajú sa pri zakladaní stavby, betónovaní, budovaní vnútorných stien alebo stropov, vytyčovaní vopred zadaných sklonov alebo pri ovládaní strojov. Sú konštruované pre hrubé zaobchádzanie na stavbe a niektorí výrobcovia garantujú funkčnosť po páde z veľkej výšky. Prístroje môžu byť s viditeľným alebo neviditeľným laserovým lúčom. Rovinu určujú s presnosťou od ±1,5 mm/30 m a dosah majú až 750 m. Pre prístroje s neviditeľným lúčom je potrebný prijímač, ktorý spoľahlivo detekuje laserový lúč. Plná automatika po zapnutí prístroja sama urovná rotačnú hlavu s laserom, ktorá začne rotovať a vytvárať rovinu. Je dôležité, aby prístroj v prípade, že náhodne zmení výšku, napríklad pri kopnutí do statívu, na túto skutočnosť upozornil a nezačal nanovo určovať novú rovinu s neznámou - posunutou výškou. Drahšie modely po zadaní hodnoty sklonu tento sklon automaticky vytýčia.

Kanálové lasery

Kanálové lasery slúžia na rýchle a presné ukladanie potrubia v požadovanom spáde. Spád udáva viditeľný laserový lúč, ktorý na jednej strane vchádza do potrubia z prístroja a na druhej strane vychádza a je lokalizovaný v strede terčíka, ktorý udáva projektovanú polohu potrubia. Terčík si vie prístroj automaticky vyhľadať. Takto sa dá nastaviť sklon s presnosťou 0,001 %. Laserový lúč sa dá posúvať vo vertikálnom i horizontálnom smere automaticky, a to buď nastavením na prístroji, alebo pomocou diaľkového ovládania. Nastavený sklon sa môže uzamknúť (ochrana pred nežiaducimi osobami). Prístroj vytyčuje sklony v rozsahu +50 až -15 %, na vzdialenosť 200 m.

Betónový laserový nivelačný stroj

Betónový laserový nivelačný stroj je zariadenie, ktoré využíva laserovú technológiu na vyrovnávanie podláh. Jeho pracovný princíp je založený hlavne na laserových meracích a riadiacich systémoch v kombinácii s mechanickou automatizačnou technológiou, aby sa dosiahlo vysoko presné a efektívne vyrovnávanie podlahy. Počas špecifického pracovného procesu laserový nivelačný stroj najskôr vyžaruje laserový lúč cez laserový vysielač, ktorý je premietaný na skonštruovanú zem a prijímaný laserovým prijímačom. Prijímač následne odošle prijatý signál do riadiaceho systému a riadiaci systém na základe spätnoväzbového signálu nastaví polohu a výšku nivelačnej hlavice tak, aby nivelačná hlavica vždy zostala v nastavenej elevačnej polohe pre prevádzku.

Nivelačná hlava je hlavnou časťou laserového nivelačného stroja. Integruje funkčné moduly, ako je škrabka, špirála a vibračná doska, a dokáže dokončiť počiatočné vyrovnávanie, vibrácie a vyrovnávanie betónu naraz. Počas procesu vyrovnávania je úlohou škrabky a špirály rovnomerne rozložiť betón, zatiaľ čo vibračná doska rozvibruje betón, aby sa dosiahla požadovaná rovinnosť. Súčasne laserový nivelačný stroj využíva počítačový laserový riadiaci systém, ktorý prijíma a spracováva laserové signály cez laserový prijímač mechanickej hlavy, aby sa v reálnom čase vykonávali úpravy pri monitorovacej frekvencii 10-krát za sekundu, aby sa presne kontrolovala nadmorská výška podlahy. To umožňuje presne kontrolovať rovinnosť celej podlahy a predchádzať manuálnym chybám a problémom so stavebnými spojmi pri tradičných stavebných metódach.

Iné meracie zariadenia

Okrem nivelačných prístrojov existuje množstvo ďalších meracích zariadení, ktoré dopĺňajú a rozširujú možnosti merania na stavbe.

• Teodolity a Totálne stanice: Teodolit meria horizontálne aj vertikálne uhly, dá sa s ním zistiť zvislosť stavebných objektov. Novinkou v tomto odvetví je rad stavebných teodolitov s integrovaným laserovým diaľkomerom, veľkým LCD displejom a jednoduchým ovládaním, tzv. totálna stanica, ktorá dokáže merať priamo v súradniciach X, Y, Z. Integrovaná laserová olovnica slúži na rýchle urovnanie prístroja. Model s integrovaným laserovým diaľkomerom môže bez zrkadla merať dĺžky do vzdialenosti 250 m s presnosťou ±3 mm. Meria plochy, objemy alebo spády. Dokáže sa nastaviť do súradnicového systému projektu a tiež preniesť výšku zo vzdialeného bodu jednoduchým zacielením a odmeraním na bod so známou výškou. Displej ukazuje nastavenia prístroja, stav batérie a upozorňuje na porušenie stability prístroja.
• Laserové diaľkomery: Slúžia na okamžité a presné meranie dĺžky. Už tie najjednoduchšie, s rozmermi mobilného telefónu, majú dosah niekoľko sto metrov. Prístroje vedia vypočítať plochu a kubatúry. Drahšie modely majú viac funkcií, napríklad hľadáčik do denného svetla alebo dokážu posielať namerané údaje pomocou bezdrôtového spojenia Bluetooth do počítača.
• Meracie kolieska: Na rýchle určenie vzdialenosti alebo plochy, napríklad zameranie ciest, skládok, inžinierskych sietí a pod., sa používajú meracie kolieska. Najmodernejšie kolieska majú digitálne odčítanie na LCD displeji. Digitálne kolieska môžu mať aj ďalšie funkcie, ako podsvietený LCD displej, programy (napr. výpočet plôch) a internú registráciu nameraných údajov.
• Teleskopické meracie tyče: Používajú sa na presné zameranie stavebných otvorov, podchodných výšok, výšky dopravných značiek a trakčných vedení. Sú v kovovom alebo plastovom, elektricky nevodivom vyhotovení.
• Systémy na riadenie stavebných strojov: Na podstatné zvýšenie produktivity a plné využitie kapacity stavebných strojov sa tieto môžu vybaviť systémami na ich automatické alebo poloautomatické riadenie. Zemné stavebné stroje vybavené systémami na automatické riadenie zvyšujú produktivitu o 50 - 200%. Na komplexné automatické systémy riadenia strojov a stavebných mechanizmov sa využíva kombinácia viacerých moderných technológií - ultrazvukových a laserových senzorov v kombinácii s GPS alebo totálnou stanicou.

Kľúčové Vlastnosti a Parametre Nivelačných Prístrojov

Pri výbere nivelačného prístroja je dôležité zvážiť niekoľko kľúčových parametrov, ktoré ovplyvňujú jeho presnosť, použiteľnosť a životnosť.

Zväčšenie

Dôležitým parametrom nivelačného prístroja je zväčšenie. V prípade stavby rodinného domu, keď meriate kratšie vzdialenosti, dostačuje prístroj so zväčšením 20x alebo 24x. Dlhé vzdialenosti, ktoré sa vyskytujú na rozsiahlejších stavbách, však vyžadujú zväčšenie 26x, 28x, 30x alebo 32x (napríklad Topcon AT-B3 alebo Geomax ZAL 330).

Kvalita optiky

Kvalitný prístroj by mal byť vybavený kvalitnou sklenenou šošovkou. Lacnejšie prístroje sú vybavené plastovými šošovkami, ktorých nízka cena sa prejaví vo veľmi rýchlom starnutí šošovky, čo spôsobuje horšie možnosti zameriavania. Výrobcovia ako Geomax, Leica alebo GeoFennel používajú kvalitnú sklenenú optiku.

Odolnosť

Prístroj je odolný voči prachu a vode, a preto ho možno používať v náročných pracovných podmienkach - za dažďa alebo vo veľmi prašnom prostredí. Odolnosť voči vode a prachu je často špecifikovaná medzinárodnými štandardnými normami, napríklad IPX triedy 4 alebo IP 55, IP 57. Prístroj musí byť robustný, stavaný a testovaný na hrubé zaobchádzanie na stavbe, pripravený na prípadný pád na zem. Musí dokázať pracovať v lete pri vysokých teplotách rovnako dobre ako v zime pri mrazoch a zároveň mať jednoduché, intuitívne ovládanie.

Príprava a Postup Merania Nivelačným Prístrojom

Na dosiahnutie presnosti pri meraní je kľúčová správna príprava a dodržanie postupu.

1. Umiestnenie na statív: Nivelačný prístroj je potrebné umiestniť na stabilný statív. Prístroj sa upevňuje na statív a na presné odmeranie hodnoty cieľového bodu sa používa nivelačná lata.
2. Urovnanie prístroja: Pred samotným meraním je potrebné pomocou vyrovnávacích skrutiek skontrolovať, či je kruhová libela na prístroji vyrovnaná. Tento krok zabezpečuje, že vnútorný kompenzátor je v rozsahu a nastavený tak, aby zohľadňoval akékoľvek nesprávne vyrovnanie.
3. Zaostrenie: Použitie zaostrovacieho tlačidla na ďalekohľade umožňuje, aby bol pozorovaný cieľ jasný a zaostrený.
4. Meranie: Potom je možné pristúpiť k samotnému meraniu. Napríklad pri práci s presnými keramickými tvárnicami je nevyhnutné vytvorenie dokonale rovného povrchu. Jeden výškovo nastaviteľný prípravok postavte na najvyšší bod základov, kde sa vyrovná podľa zabudovanej vodováhy do vodorovnej polohy. Potom do úchytu prípravku na doraz upevníte latu, na ktorú nastavíte čítacie zariadenie lasera presne do výšky laserového lúča. Počas zakladania už nesmiete s laserovým nivelačným prístrojom a ani s čítacím zariadením na late hýbať.

Pri použití laserových nivelačných prístrojov je postup často ešte jednoduchší vďaka samonivelačnej technológii, ktorá automaticky vyrovná prístroj do skutočne vodorovnej alebo zvislej roviny.

Presnosť a Kalibrácia

Každý prístroj používaný na presné merania treba kontrolovať a kalibrovať. Kalibrácia je kľúčová pre zabezpečenie spoľahlivých výsledkov. Zakúpený prístroj musí byť skalibrovaný a kalibrácia doložená príslušným certifikátom podľa ISO normy. Rotačný laser kalibrujte aspoň raz ročne. Každá chyba, nepresnosť spôsobená nekvalitnou technikou, totiž môže vyjsť stavebníka nesmierne draho.

Využitie Nivelačných Prístrojov na Stavbe

Nivelačné prístroje sú nepostrádateľným pomocníkom v širokom spektre stavebných prác:

• Určovanie výšok a prevýšení: Základná funkcia pre akékoľvek zemné práce, základy, alebo určovanie úrovne podláh.
• Vytyčovanie roviny: Ideálne pre murovanie, pokladanie dlažby a obkladov, montáž sadrokartónových konštrukcií.
• Inštalácia prvkov: Pomáhajú pri inštalácii okien, dverí, osvetlenia, elektroinštalácií a nábytku.
• Zemné práce: Rotačné lasery a systémy riadenia stavebných strojov zvyšujú efektivitu a presnosť pri hĺbení, úpravách terénu a betónovaní.
• Kanalizácia a potrubia: Kanálové lasery umožňujú rýchle a presné ukladanie potrubia v požadovanom spáde.
• Viacpodlažné stavby: Nivelačné súpravy pomáhajú pri zakladaní roviny pre ďalšie podlažia.

Bezpečnosť pri Práci

Pri používaní nivelačných prístrojov, najmä tých laserových, je dôležité dodržiavať bezpečnostné opatrenia:

• Ochrana zraku: Nikdy sa nepozerajte priamo do laserového lúča ani ho nesledujte optickými prístrojmi, pretože to môže spôsobiť nezvratné poškodenie zraku. Špeciálne okuliare na zlepšenie viditeľnosti laserovej línie neposkytujú ochranu očí pred laserovým žiarením - slúžia výlučne na zlepšenie viditeľnosti.
• Všeobecné bezpečnostné opatrenia: Nedovoľte, aby zariadenie používali deti alebo nezaškolené osoby.
• Správne skladovanie: Pred uskladnením vždy zamknite kompenzátor, aby ste ochránili jemný vnútorný mechanizmus. Ak prístroj skladujete dlhší čas, vyberte batérie.

Výber Správneho Prístroja a Príslušenstva

Pri kúpe prístroja na stavbu sa nerozhodujte iba podľa ceny, ale najmä podľa parametrov prístroja a kvality! Investícia do správneho nivelačného prístroja je investíciou do kvality, efektivity a bezpečnosti vašej práce. Nivelačné sety, ako napríklad GeoFennel GFN1 SET alebo GeoFennel N 32 SET, sú často výhodnou voľbou.

Statívy

Nivelačný prístroj je potrebné umiestniť na statív. Je možné využiť vlastný statív, pri ktorom je potrebné skontrolovať len či sa zhoduje závit (väčšinou ide o univerzálny závit 5/8"). Kvalitné statívy sa vyrábajú väčšinou z vysoko odolného ľahkého hliníka, čo umožňuje nízku hmotnosť prístroja. Pre nivelačný prístroj je potrebný stabilnejší ľahký alebo stredne ťažký hliníkový stavebný statív. Ľahké statívy alebo fotostatívy, nie sú vhodné.

Nivelačné laty a detektory

Na presné odmeranie hodnoty cieľového bodu sa používa nivelačná lata. Pri digitálnych prístrojoch sú potrebné laty s čiarovým kódom. Pre rotačné lasery je detektor nevyhnutný pre všetky vonkajšie práce a vnútorné inštalácie s dlhým dosahom, pretože laserový lúč nemusí byť voľným okom viditeľný za jasného denného svetla.
