Správne fungujúca dažďová kanalizácia je kľúčová pre integritu každej budovy a jej okolia. Sklon kanalizačného potrubia je pritom jedným z najdôležitejších parametrov, ktorý určuje, ako efektívne voda a nečistoty odtekajú do hlavného vedenia. Ak je sklon príliš nízky, voda sa hromadí a zanáša potrubie, čo vedie k opakovaným problémom. Naopak, príliš strmý sklon môže spôsobiť oddelenie vody od pevných častíc a ich usadzovanie. Tento článok sa zameriava na minimálny sklon a ďalšie dôležité informácie týkajúce sa PVC potrubí pre dažďovú kanalizáciu.
Dôležitosť správneho sklonu v kanalizačných systémoch
Správne navrhnutý sklon kanalizačného potrubia by mal byť približne 2-3 %, čo znamená 2-3 cm na každý meter dĺžky. Tento parameter však závisí od viacerých faktorov, ako je typ budovy, priemer potrubia a použité materiály. Zlý sklon sa často mylne zamieňa za bežné upchatie, no problémy sa opakujú alebo vracajú aj po prečistení. Reakcia jednej vetvy kanalizácie na používanie druhej alebo iné podobné znaky často poukazujú na chybnú geometriu potrubia, nie na jeho zanesenie.
Dôsledky nesprávneho spádu sú často dlhodobé a nákladné. V extrémnych prípadoch môže dôjsť aj k zatopeniu interiéru spätným vzdutím odpadových vôd, čo okrem materiálnych škôd predstavuje aj vážne hygienické riziko. Aj drobná chyba v sklone môže neskôr znamenať vysoké náklady na opravu, najmä ak sú už kúpeľne a kuchyne hotové. Zlý sklon potrubia je tichý technický problém, ktorý spôsobuje chronické poruchy. Jeho odhalenie si vyžaduje odborný prístup a riešenie závisí od konkrétneho stavu systému.
Niektoré chyby v sklone sa dajú rozpoznať len pomocou technickej diagnostiky. Najpresnejšou metódou je monitoring potrubia kamerou. Kamerová kontrola sa vykonáva špeciálnym zariadením, ktoré sa zavádza priamo do potrubia. Operátor počas prehliadky sleduje stav v reálnom čase a zároveň zaznamenáva dôležité úseky na video. Pri novostavbách sa odporúča sklon kontrolovať ešte pred zasypaním výkopov. Pri starších stavbách je vhodné preveriť celý systém najmä pred rekonštrukciou kúpeľne, kuchyne alebo výmenou prípojky. Okrem diagnostiky problémov má záznam z kamery výhodu aj ako dôkaz pre poisťovňu či ako podklad pre stavebný dozor.
Pravidlo sklonu inštalatérskych rozvodov a prečo je DÔLEŽITÉ
PVC potrubia: Materiál a jeho výhody v kanalizácii
V usporiadaní kanalizačného systému sa čoraz častejšie používajú rúrky z polyvinylchloridu (PVC), ktoré úspešne vytesňujú tradičné železné a oceľové materiály. Plastové kanalizačné rúry sú vyrábané z obyčajného a neplastifikovaného PVC (PVC-U). Materiál obsahuje vinylchlorid a ďalšie prísady, ktoré mu dodávajú požadované vlastnosti. Vlastnosti s vysokou pevnosťou umožňujú použitie neplastifikovaného PVC aj na usporiadanie potrubia s tlakom.
Kanalizačné potrubia sú určené na odstraňovanie odpadových vôd z vodovodu, pre zariadenie drenážneho kanála, montáž vnútropodlažnej a pouličnej kanalizácie. Použitie PVC výrobkov pre kanalizačné zariadenia je odôvodnené vynikajúcimi technickými vlastnosťami materiálu. Dlhá životnosť kanalizačných potrubí umožňuje prevádzku systému do 50 rokov. Pevnosť v ťahu dosahuje 50 MPa, takže vonkajšia časť kanalizácie bude odolávať pokládke do hĺbky zamrznutia pôdy. Teplotný rozsah prevádzky je od -10 do +65 stupňov Celzia, aj keď pri -18 °C sa PVC stáva krehkým.
Plastové kanalizačné potrubné prvky sú vyrábané podľa noriem, napríklad podľa GOST 51613-2000. Rozmery PVC rúrok sú určené takými faktormi, ako je dĺžka, vonkajší priemer, vnútorný priemer hrdla, priemer a hrúbka steny. Vonkajší priemer preberá nominálnu veľkosť výrobku, zatiaľ čo priepustnosť závisí od priemeru diery. Hrúbka steny určuje pevnosť potrubia a aký druh zaťaženia môže rúrková konštrukcia vydržať. Kanalizačné potrubie schopné odolať tlakom do 1,6 MPa je vyrobené z neplastifikovaného PVC s hrúbkou steny od 0,5 do 1,9 cm a slúži na ukladanie do väčšej hĺbky pod diaľnicami automobilov v tlakových kanalizačných systémoch.
Typy a rozdelenie PVC potrubí
Kanalizačné potrubia sú rozdelené podľa miesta inštalácie na externý a vnútorný odpadový systém. Pre usporiadanie vnútornej kanalizácie sa spravidla používajú potrubia sivej farby. Štandardné veľkosti priemerov sú 32, 40, 50, 75, 110 a 160 mm. Hrúbka steny nie je určená pre vysoké zaťaženie a pohybuje sa od 1 do 3,2 mm. Dĺžka môže byť 0,3, 0,5, 1, 1,5, 2 a 3 metre.
Rúry pre externý odtok sa líšia oranžovou farbou. V závislosti od množstva odpadovej vody sa vyrábajú priemery 110, 125, 160, 200, 250, 300, 400 a 500 mm. Veľkosť steny začína od 3 mm, dĺžka sa pohybuje od 1,2 do 3 m.
V závislosti od tlaku, ktorému sú vystavené steny potrubia, sa rozlišujú tlakové a netlakové (gravitačné) kanalizačné systémy. Pre vnútornú gravitačnú kanalizáciu sa používajú potrubia s hrúbkou steny 1,8 až 3 mm. Pri vonkajšom potrubí s odtokovým potrubím sa vyrábajú výrobky s veľkosťou steny 3,2 mm (priemer 11 cm) až 1,2 cm (vonkajší priemer 50 cm). Tlaková kanalizácia s čerpacou technikou vyžaduje vysokú pevnosť, a preto sa plastové tlakové rúry vyrábajú z neplastifikovaného PVC s väčšou hrúbkou.
Okrem hladkého PVC potrubia sa vyrába aj vlnitá rúrka, ktorá sa líši zvýšenou tuhosťou a rôznym priemerom. Vlnitá sivá farba malého priemeru sa používa na odvod odpadu z práčok, sušičiek a umývačiek riadu. Na ukladanie do hĺbky 15 m s vysokým mechanickým namáhaním sa používajú dvojvrstvové vlnité rúrkové konštrukcie s veľkým priemerom od 11 do 120 cm. Vnútorná strana vlnitej rúrky je vyrobená s hladkou stenou, aby sa zabránilo hromadeniu pevných častíc, a vonkajší povrch je razený.
Výber a správne dimenzovanie PVC potrubia
Pri výbere optimálnej veľkosti kanalizačných potrubí PVC sa vypočíta hlavný parameter - odhadovaný objem odpadovej vody, ktorý prechádza potrubím. V súkromnej domácnosti závisí množstvo odkvapkávanej tekutiny od počtu ľudí, ktorí v dome žijú. Čím väčšie sú odvodňovacie body umiestnené v dome, tým širšie je odtokové potrubie. Vonkajšie odpadové vody nesmú mať priemer menší ako 11 cm. Pri vnútorných rozvodoch v byte stačí zvoliť kanalizačné potrubia malého priemeru do 7,5 cm. Pri vypustení odpadovej vody do stúpačky by veľkosť kruhu nemala byť menšia ako priemer hlavnej diaľnice.
Pre výber optimálnej veľkosti rúrok na rôznych miestach odtoku je potrebné riadiť sa zdravým rozumom. V nízkopodlažných budovách a bytoch nie je nutné montovať objemnú kanalizačnú sieť s vysokou kapacitou, pretože účinnosť sa zvýši len mierne, zatiaľ čo náklady a plocha ubytovania sa výrazne zvýšia. Kanalizačné potrubia sa vyberajú podľa nasledujúcich kritérií:
- podľa priemeru;
- na hrúbku steny;
- pozdĺž dĺžky voľného konca.
Veľkosť vnútorného prierezu alebo priemeru určuje odvodňovacie zaťaženie v kanalizačnom systéme. Každý bod vypúšťania odpadových vôd (okrem toalety) zahŕňa použitie priemeru do 50 mm. Odtokový otvor pod toaletou má priemer najmenej 10 cm, pretože tuhé častice vstupujú do odtoku. V súkromnom dome je vhodná rúrka s priemerom 110 - 200 mm na zabezpečenie externej kanalizácie.
Hrúbka steny určuje triedu konštrukčnej pevnosti. Hrúbka by sa mala zvoliť podľa očakávaného zaťaženia potrubia. Svetlovody so stenami 1,2-2,2 mm sú vhodné na inštaláciu v systémoch s gravitačným prietokom s minimálnym zaťažením vo vnútornom kanalizačnom systéme. Typicky priemer takýchto rúrok nepresahuje 11 cm. Môžu byť inštalované na odstraňovanie splaškov z kuchyne a kúpeľne v apartmánoch a súkromných domoch. Rúry by mali byť voľne dostupné alebo zakryté krabicou.
Rúry s pevnostnou triedou SN4 sú najčastejšie používané pre vnútornú a vonkajšiu kanalizáciu. Minimálny priemer rúry je 5 cm so stenou 2,6 mm. Pre priemer 11 cm je hrúbka 3,2 mm. Potrubia strednej náročnosti sú inštalované pre spoločné stúpačky a vedú k vonkajšiemu odtoku. Na tlakové kanalizačné systémy sa používajú silnoprúdové rúry triedy SN8 a vyššie. Aby bolo možné presne určiť hrúbku steny, je potrebné byť oboznámený s výkonom čerpadla a s tlakom pôsobiacim na systém.
Výber dĺžky potrubia závisí od dĺžky potrubia v rôznych oblastiach. Najmenší úsek pre domové odpadové vody je 30 cm, pričom dĺžka sa dá ľahko meniť nezávisle od konfigurácie potrubia pomocou píly. Pri vonkajších kanalizáciách s rovnými sekciami sa často používajú rúrky s dĺžkou 1,5 až 3 m.
Kľúčový faktor: Správny sklon a montáž PVC potrubí
Pre vytvorenie kanalizačného systému sú PVC rúrky široko používané vďaka jednoduchosti inštalácie a vynikajúcim prevádzkovým charakteristikám. Kanalizačný systém môžete zostaviť z modulov rôznych veľkostí. Rozsah veľkostí zahŕňa príslušenstvo pre prechod na iný priemer rúrok (prevodoviek), deličov a uhlových kolien. Zameniteľnosť potrubných prvkov umožňuje v krátkom čase vykonávať opravárenské práce.
Na rozdiel od iných plastových analógov, PVC výrobky majú pohodlný montážny mechanizmus. Všetky súčiastky a armatúry v potrubí sú vybavené tesniacim krúžkom. Okrem toho môžete pre zvýšenie pevnosti natrieť spoje lepidlom alebo tesniacim prostriedkom. Ak je potrebné pripojiť dva kusy potrubia, použije sa spojka vybavená gumovými tesneniami. Okrem zásuvkového spojenia sa používa aj metóda lepenia. Rúry sa líšia vo forme konca a veľkosti stien. Pri výbere potrubných výrobkov určitej veľkosti by mali mať všetky kovania podobný priemer. Pri inštalácii kanalizačného potrubia je nevyhnutné dbať na uhol sklonu pre systém gravitačného odtoku.
Pre PVC rúrky s priemerom 32 - 50 mm bude optimálny sklon 0,03 stupňov alebo 3 cm na lineárny meter.
Dimenzovanie a hydraulické pomery podľa noriem
Návrh a technické riešenia odpadového potrubia splaškovej vody sú odporúčané na základe požiadaviek EN 12056-2 a experimentálnych meraní hydraulických pomerov v potrubí. Jednotlivé úpravy pri zalomení potrubia sú obsahom národných noriem, napríklad STN 73 6760 a ČSN 75 6760, ktoré sú v súlade s EN 12056-2. Kanalizácia v budovách sa podľa STN 73 6760 dimenzuje ako systém I v súlade s EN 12056-2, ktorá definuje rôzne systémy I až IV. V systéme I sa uvažuje stupeň plnenia odpadového potrubia h/d = 0,5 (t.j. 50 % prierezu potrubia je zaplneného vodou).
Význam vetrania a vplyv zalomení
Nedostatočný prívod vzduchu pri gravitačnom prúdení môže spôsobiť vznik podtlaku v potrubí, kedy môže dôjsť k vysatiu vody zo zápachových uzáverov a tým k šíreniu zápachu z kanalizácie v budove. Optimálne podmienky pre prúdenie vody a vzduchu v odpadovom potrubí sú vtedy, ak je potrubie vedené zvislo bez zmeny prierezu a bez zalomenia potrubia. Odpadové potrubie by sa malo navrhovať priame, s vyvedením hlavného vetracieho potrubia voľne nad strechu.
Pri návrhu odpadového potrubia je niekedy nutné zalomiť zvislé potrubie v dôsledku dispozície jednotlivých podlaží, čo má veľký vplyv na tlakové pomery a tiež šírenie hluku. Pri výškových budovách je preto nutné pristúpiť k špecifickým riešeniam hlavne pri zalomených potrubiach. Experimentálnymi meraniami hydraulických pomerov pri gravitačnom prúdení vody v odpadovom potrubí sa dokázalo, že prietok vody nemá tvar špirály ani piestu, ale má prstencový priebeh. Voda prúdi na vnútornom povrchu potrubia a vzduch prúdi v strede prierezu.
Veľký vplyv na kolísanie tlaku majú menovité svetlosti potrubia a uhly pripojenia pripájacieho potrubia. Nepriaznivé hydraulické pomery predstavuje napríklad pripojenie redukovanou odbočkou 45°, kedy môže dôjsť v dôsledku podtlaku k vysatiu zápachovej uzávierky. Naopak, priaznivé prúdenie nastáva pri odbočke 88,5°, kedy nedochádza k vysatiu zápachovej uzávierky. V Nemecku sa preto redukované odbočky na odpadovom potrubí pod uhlom 45° nesmú navrhovať. Experimentálne merania potvrdili, že kolmé odbočky 90°, t.j. odbočky s tzv. veľkým uhlom odbočenia, sú z hydraulického hľadiska nevyhovujúce a vhodnejšie sú odbočky 87,5° alebo 88,5° s tzv. malým uhlom odbočenia, pri ktorých sa uvažuje aj s väčšími maximálnymi prietokmi.
Riešenie zalomení a zmien smeru
V dôsledku dispozičného riešenia je často nutné zmeniť smer odpadového potrubia a vytvoriť odskok alebo zalomenie. Pri odskoku s uhlom najviac 45° od zvislice nevznikajú výrazné zmeny tlaku v potrubí, nie je nutné ani zväčšovať dimenziu potrubia. Pri zalomení odpadového potrubia však dochádza k väčším rozdielom tlaku po dĺžke potrubia.
Pri krátkych odpadových potrubiach nevznikajú kritické podtlaky, preto je dovolené napríklad v prípade nízkeho podhľadu riešiť zmenu smeru odpadového potrubia do ležatej časti - zvodového potrubia kolenom 88,5°, prípadne vhodnejšou alternatívou dvoma 45° kolenami. Pre odpadové potrubia od 10 do 22 m dĺžky sa pri zalomení menšom ako 2,0 m povoľuje riešiť prechod odpadového potrubia do ležatej časti dvoma 45° kolenami s obtokom pre prívod vzduchu. Obtokové potrubie sa s odpadovým potrubím spojí najmenej 2,0 m nad zalomením a najmenej 1,0 m pod zalomením. Menovitá svetlosť obtokového potrubia je rovnaká ako menovitá svetlosť ležatého úseku zalomenia odpadového potrubia.
Podľa STN 73 6760 navyše platí, že pri zalomení odpadového potrubia s uhlom väčším než 45° (najviac 88,5°) od zvislice (nehľadiac na dĺžku odpadového potrubia) je nutné zväčšiť priemer potrubia na menovitú svetlosť, ktorá je najbližšia vyššia k menovitej svetlosti podľa tabuliek. Zväčšenie menovitej svetlosti sa realizuje tesne nad zalomením, pri väčšom počte zalomení sa svetlosť zväčšuje len pri najvyššom zalomení.
Norma predpisuje minimálny sklon ležatej časti potrubia pri zalomení najmenej 2 %. V prípade, že je dĺžka odpadového potrubia nad zalomením väčšia ako 30 m, musí byť aj sklon obtokového potrubia najmenej 2 %.
Prehľad odporúčaných sklonov
Nižšie uvedená tabuľka sumarizuje odporúčané sklony pre rôzne typy a situácie kanalizačných potrubí.
| Typ potrubia / situácia | Odporúčaný sklon | Poznámka |
|---|---|---|
| Všeobecná gravitačná kanalizácia | 2-3% (2-3 cm na meter dĺžky) | Pre efektívny odtok vody a nečistôt. |
| PVC potrubia s priemerom 32-50 mm | 0,03 stupňa (3 cm na meter dĺžky) | Optimálny sklon pre menšie priemery. |
| Ležatá časť potrubia pri zalomení | Minimálne 2% | Podľa STN 73 6760. |
| Obtokové potrubie (ak je dĺžka nad zalomením > 30 m) | Minimálne 2% | Pre zabezpečenie dostatočného prívodu vzduchu. |

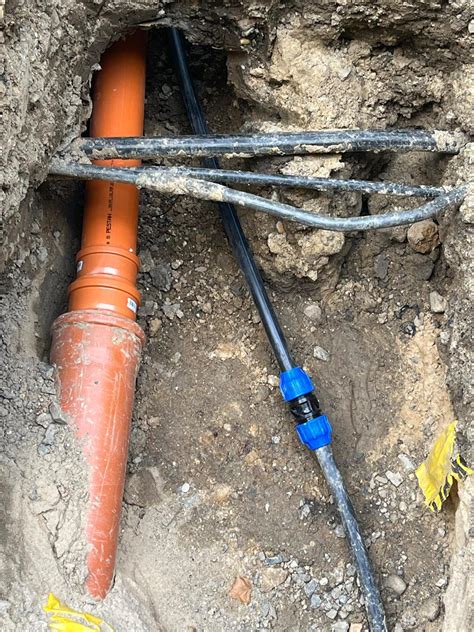

Špecifické vlastnosti PVC-U pre dažďovú kanalizáciu
Pre splaškovú, dažďovú a zmiešanú kanalizáciu s vysokým nárokom na hrúbku základnej steny sa odporúča robustný systém kompletne z PVC-U vrátane unikátnych obojstranne hrdlovaných tvaroviek. Všetky tvarovky sú až do OD / ID 315 vyrábané priamym vstrekovaním do formy, čo zaručuje ich presnosť a pevnosť. Hrdla rúr i tvaroviek sú opatrené tesnením s integrovaným podporným krúžkom z polypropylénu (PP) odolným proti ropným látkam. Systém obsahuje aj originálne šachtové vložky s rovnakým typom tesnenia a s tesnosťou spoja min. 2,5 baru podľa STN EN 1277.
Materiál PVC-U prekračuje svojou húževnatosťou požiadavky normy STN EN 1401. Potrubie má homogénnu plnostennú konštrukciu steny, čo prispieva k jeho dlhej životnosti a odolnosti. Odporúčané použitie pre tento typ je práve dažďová kanalizácia. Sortiment tvaroviek zahŕňa prvky z PP alebo alternatívne aj zosilnené PVC-U tvarovky Funke (vstrekované kolená 90°, 45°, 30°, 15°, odbočky 45°, objímky, redukcie a prechody).
Potrubie je kompatibilné vonkajším rozmerom s tvarovkami pre hladké KG potrubie. Pre zaistenie zhodnej hrúbky potrubia a tvaroviek je však potrebné používať minimálne verziu SDR 34 a alebo nižšie. Odolnosť voči obrusu - abrázii je u PVC-U veľmi dobrá v porovnaní s ostatnými materiálmi, špecifická abrázia je 0,3 mikrometrov za 500 000 skúšobných cyklov, čo zodpovedá 15 rokom prevádzky kanalizácie.

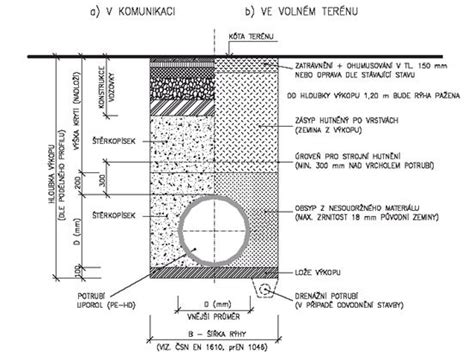

Požiadavky na mieru zhutnenia lôžka a obsypu sú dôležité pre stabilitu. Optimálne zhutnenie lôžka je okolo 85% PS, zhutnenie obsypu pod komunikáciou 93% PS. Pri tomto stupni zhutnenia a použití nesúdržného obsypového materiálu je možné uložiť potrubie do hĺbky 6 m pod komunikáciu triedy A. Teplotné obmedzenia pre montáž nie sú nijak obmedzené čo sa týka možnosti porušenia rúr, čo uľahčuje inštaláciu v rôznych podmienkach.
