Nerezové kovanie a pokročilé technológie pre sekčné brány: Komplexný sprievodca

Sekčné garážové brány sú jedným z najobľúbenejších a najekonomickejších typov garážových brán. Svoju popularitu si získali širokou ponukou povrchovej úpravy a atraktívnym vzhľadom. Medzi ich ďalšie výhody patria dobré termoizolačné vlastnosti vďaka panelom zatepleným polyuretánovou penou. Výber správneho kovania pre garážovú bránu je dôležitý krok pri zabezpečení jej bezproblémovej funkčnosti, dlhej životnosti a bezpečnosti.

Kovanie na garážové brány predstavuje súbor kľúčových prvkov, ktoré zabezpečujú jej správne fungovanie, pevnosť a odolnosť. Moderné kovanie na brány sa vyrába z vysoko kvalitných a odolných materiálov, ako sú špeciálne zliatiny ocele a hliníka. Oceľ je najrozšírenejším materiálom vďaka svojej vysokej pevnosti, odolnosti a relatívne nízkej cene. Pre garážové brány naša spoločnosť používa výlučne značkové hollandské kovanie FLEXY FORCE.

Význam nerezového kovania

Jednou z hlavných predností moderných sekčných brán je dlhá životnosť, ktorú výrazne ovplyvňuje nerezové kovanie a zosilnená konštrukcia. Sada vnútorných zavesení a pántov vodiacich koliesok je vyrobená u GV 45 z nerezovej ocele a predlžuje životnosť brán. Nerezové doplnky sú odolné proti poškodeniu a vydržia dlho ako nové. Sekčné brány DELTA s nerezovými doplnkami na mieru Vašim predstavám ponúkajú nekonečne široký výber originálnych nerezových doplnkov, dlhú životnosť a trvanlivosť. Pre Vašu predstavu sme pre Vás pripravili 12 základných nerezových typov „A“.

Povrchová úprava kovania môže byť galvanické pozinkovanie, zatiaľ čo pánty a konzoly sú často z nerez ocele, čo zaručuje zvýšenú odolnosť voči korózii a predlžuje celkovú životnosť celého systému brány. Celý proces prebieha vo výbušnej sále, kde sa pružiny spracovávajú nanášaním oceľových guľôčok rýchlosťou 300km/h. Drsný povrch pružiny sa zmení na hladký. Týmto procesom sa znižuje napätie pružiny čím sa stáva odolnejšia. Vyššia kvalita a následne aj dlhšia životnosť (až o 40%) pružín je dosiahnutá aj povrchovou úpravou a to nanesením špeciálneho práškového povrchu. Farba pružiny je RAL 5014 (sivomodrá).

Konštrukcia sekčných brán

Garážová brána je zložená zo 4 alebo viac sekcií - panelov, ktoré sú navzájom prepojené pomocou pántov. Vnútro lamiel či kaziet vypĺňa pena, ktorá zároveň tepelne izoluje. Panely garážovej brány sú obojstranne opatrené oceľovým opláštením a 40 mm polyuretánová pena ako výplň opláštenia zabezpečuje vynikajúcu zvukovú a tepelnú izoláciu ktorá je zhodná s tepelnou izoláciou 38 cm múru. Vďaka polyuretánovej výplni, garážové brány od spoločnosti Ramicon, s.r.o. masívne odolávajú voči mechanickej záťaži.

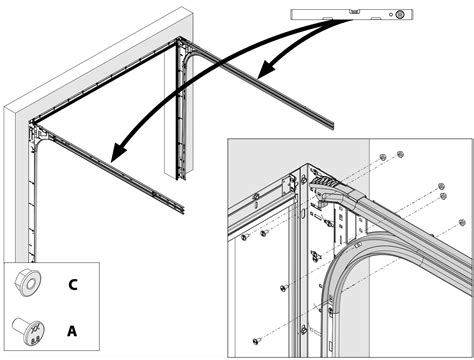

Pohyb panelov garážovej brány smerom hore a dole zabezpečuje vodiaca koľajnica kovania. Kolieska kovania garážovej brány umiestnené vo vodiacich koľajniciach po bokoch garážového otvoru, umožňujú pohyb sekcií. Tie sa pri otváraní garážovej brány preklápajú do vodorovnej polohy a postupne presúvajú pod strop. Boky panelov plných sekcií sú starostlivo zakryté oplechováním vo farbe panelu, čo zlepšuje odolnosť brány proti vlhkosti. Spodná a horná sekcia je ukončená hliníkovým profilom a ešte viac zvyšuje mechanickú pevnosť spodnej časti brány.

Izolácia a tepelné úspory sú kľúčové pre moderné brány. Medzera medzi podlahou, stropným prekladom a bránou, rovnako ako po obvode steny je dobre utesnená tesniacimi profilmi z materiálu EPDM s dvojitou tesniacou lamelou, ktoré sú dlhodobo plastické aj pri nízkych teplotách. Šetrí tak teplo (až 20% tepla z vykurovaných priestorov uniká prievanom). Môžete si objednať celopresklenené hliníkové brány z profilov s prerušeným tepelným mostom. Tepelnoizolačné výplne pre hliníkové panely je možné si vybrať s akrylátovými dvojsklami alebo trojsklami, prípadne s plnou výplňou. Presklenie sekcií akrylátovými dvojsklami alebo trojsklami je veľmi bezpečné a odolné. Pojazdy brán s kolieskami s guličkovými ložiskami garantujú ich tichý a bezporuchový chod.

Typy kovaní pre sekčné brány

Kovanie na brány zn. DOCO, jeho popredným dodávateľom je slovenský výrobca brán www.lamelland.sk. Oceľové kovanie použité na našich bránach je značky FLEXIFORCE. Je to jedno z najkvalitnejších kovaní na trhu vyrobené v Holandsku. Všetky časti kovania sú pozinkované. Hrúbka plechu je 1,5 až 2mm. Výber správneho kovania je individuálny a závisí od vašich konkrétnych požiadaviek. Sekčné garážové brány vyrobíme a nainštalujeme tak, aby presne zapadli do stavebného otvoru. Používame tieto typy kovaní:

1. Štandardné kovanie s ťažnými pružinami v bočných koľajniciach - RSC-T 2.0

   Minimálna výška prekladu 150mm. Brána sa vysunie pod strop vo výške stavebného otvoru.

2. Dvojkoľajnicové kovanie s torznou pružinou na preklade - RES200

   Minimálna výška prekladu 200mm. Brána sa vysunie pod strop vo výške stavebného otvoru.

3. Zvýšené kovanie s torznou pružinou na preklade - RES 350

   Minimálna výška prekladu 350mm. Brána sa vysunie pod strop cca 100mm nad otvorom.

4. Znížené kovanie s torznou pružinou vzadu na konci koľajníc

   Minimálna výška prekladu 150mm. Brána sa vysunie pod strop vo výške otvoru.

5. Štandardné priemyselné kovanie

   Minimálna výška prekladu 450mm. Brána sa vysunie pod strop cca 200mm nad otvorom.

6. Zvýšené priemyselné kovanie

   Minimálna výška prekladu 450mm a viac. Brána sa vysúva popri preklade a zatočí sa vodorovne cca 150mm od stropu.

7. Šikmé priemyselné kovanie

   Minimálna výška prekladu 450mm. Brána sa vysunie do šikma pod strop podľa požadovaného uhlu.

8. Zvýšené šikmé priemyselné kovanie

   Minimálna výška prekladu 450mm a viac. Brána sa vysúva popri preklade a zatočí sa do šikma podľa požadovaného uhlu.

9. Vertikálne priemyselné kovanie - Gilotina a Znížené pružiny

   Brána sa vysunie vertikálne popri preklade pod strop s postupným odklonom od prednej steny. Pružiny sú na vrchu.

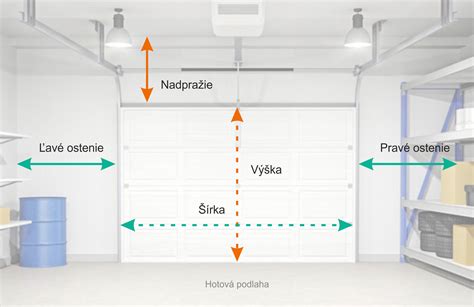

Požiadavky na stavebný otvor

Pri výbere správneho typu brány je dôležité poznať požiadavky na stavebný otvor, najmä na nadpražie a ostenie.

Nadpražie "h"

• Pre ručné ovládanie:
  • min. 380 mm (do výšky otvoru "y" 3 m a max. plochy 10 m2)
  • min. 420 mm (do výšky otvoru "y" 4 m)
• Pre ovládanie el. pohonom:
  • min. 380 mm pre bočný pohon
  • min. 400 mm pre stropný pohon (do výšky otvoru "y" 3 m a max. plochy 10 m2)

V prípade nadpražia <380 mm môže dôjsť k zatieneniu prejazdnej výšky otvoru aj pri ovládaní el. pohonom. Sekčné systémy sú vhodné aj do starších garáží, ktoré nemajú veľké nadpražie.

Ostenie

Pre použitie bočného pohonu DYNAMIC alebo reťazové prevodovky je nutné ostenie min. 130 mm (pre max. výšku otvoru 4m). Pre prípad ovládania bočným / priemyslovým pohonom je treba ostenie min. 300 mm na strane umiestnenia pohonu. Možnosť použitia bočného alebo stropného pohonu konzultujte s výrobcom.

Bezpečnosť a dlhá životnosť

Veľmi vysoká bezpečnosť s ochranou proti prasknutiu pružiny a pretrhnutiu ťažného lanka a s bezpečnou konštrukciou kovania je štandardom. Každá sekčná brána je vybavená niekoľkými bezpečnostnými prvkami - ochrana proti privretiu prstov, zámky, automatické zastavenie pri prekážke či ochrana proti preťaženiu motora. Pružiny zabezpečujú plynulý a ľahký chod sekčnej garážovej brány. Veľkosť, hrúbka, dĺžka pružiny, počet natočenia pružiny je u každej brány samostatne vypočítaná pomocou počítačového programu, podobne ako aj hrúbka a dĺžka oceľového lanka.

• Ochrana proti pádu krídla brány: V prípade prasknutia torznej pružiny je štandardne zaistená poistkou proti pretrhnutiu pružiny. V prípade prasknutia ťažného lanka je štandardne zaistená pádovou brzdou.
• Zariadenie proti pádu lanka: Zariadenie, ktoré zastaví bránu v prípade pádu pri pretrhnutí lanka. Použitie je nutné pri bránach s výškou nad 2490 mm alebo plochou nad 11 m2.
• Ochrana proti privretiu prstov: Bezpečné zámky spájajúce plné panely zaisťujú bezpečnosť proti zovretiu prstov. Garážové brány sú vybavené ochranou proti zacviknutiu prstov.
• Konštrukcia kovania: Konštrukcia kovania brán so zaoblenými hranami a vedením laniek vnútri vodiacich dráh maximálne znižuje riziko zachytenia osôb.
• Fotobunky: Zaisťuje priestor pod bránou v otvore. Pokiaľ je prerušený lúč, nie je možné aktivovať pohon brány v smere zatvárania.
• Zámky: Slúži k mechanickému zaisteniu brány proti nežiaducemu vysunutiu. V prípade manuálneho ovládania sa brány uzamykajú pomocou kľúča.

Životnosť pružín brány je minimálne 25000 cyklov (tj. 17 rokov pri 4 cykloch denne). Ušetríte nákladnú výmenu pružiny. Optimálny tvar plných sekcií, hrúbka panelu a použitého plechu zaisťuje vysokú pevnosť panelu proti poveternostnej a mechanickej záťaži, rozvrstveniu vplyvom slnečného žiarenia. Pena v našich plných paneloch má zvýšenú hustotu 46-47 kg / m3. Po celom obvode panelu sú plechy starostlivo zalisované do seba. V miestach, kde sa panely spájajú pomocou stredových pántov a bočných kolieskových konzol, sú na seba preložené 4 vrstvy oceľového plechu. Môžeme tak skrutky v spojoch poriadne dotiahnuť a pri prevádzke brány sa spoj neuvoľní. Brány sa dajú len ťažko preraziť. Konce vodiacej dráhy sú presne spájané plochými lisovanými spojmi technológiou „rivset“, brány nikde nedrhnú a jazdia plynule.

Automatizácia a pohodlie

Pohodlie Vám uľahčí rad pohonov s diaľkovým ovládaním. Štandardne dodávame sekčné garážové brány s elektrickým pohonom a diaľkovým ovládaním. Ovládanie je rýchle, tiché a bez námahy. V prípade výpadku prúdu je samozrejme možné manuálne otvorenie zvnútra. Inteligentné systémy: Kovanie na brány sa čoraz viac integruje s inteligentnými systémami domácnosti. Možno použiť diaľkové ovládanie vysielačom a za príplatok aj ovládanie mobilným telefónom, ktoré umožňuje otvárať bránu na väčšiu vzdialenosť všetkým pracovníkom, vybavených mobilným telefónom.

K dispozícii sú rôzne typy pohonov:

• Stropné pohony LOMAX Exclusive: Najvyššia rada stropných pohonov LOMAX Exclusive s funkciou Blueline a Speed pre maximálnu úsporu el. energie a rýchle otvorenie a uzatvorenie vrát. Pohony sú určené pre automatické ovládanie brán v privátnom sektore.
• Stropné pohony Marantec Comfort: Štandardné pohony určené pre automatické ovládanie brán v privátnom sektore.
• Stropné pohony Somfy DEXXO Compact: Pohony určené pre automatické ovládanie brán v privátnom sektore.
• Bočný pohon Marantec: Pohon určený pre ovládanie priemyselných brán s vyššími požiadavkami na frekvenciu prevádzky. Pohony je možné dodať i v úprave pre nepretržitú prevádzku.

Všetky tieto pohony v spojení s bránami LOMAX spĺňajú všetky požiadavky na bezpečnosť prevádzky podľa normy EN 13241-1. Samozrejmosťou je možnosť núdzového ovládania v prípade výpadku el. energie. Diaľkové ovládače Marantec fungujú na frekvencii 868,3 MHz, ktorá je vyhradená pre ovládanie pohonov brán, roliet a brán. Multibitové kódovanie (280 biliónov možných kódov) zaisťuje bezpečnú prevádzku.

Ak nie je brána vybavená pohonom, je dodávaná s pružinovou vnútornou zástrčkou a ručným lanovým kladkostrojom. Mechanická prevodovka s reťazou „MAČKA“ je vhodná pre ručné ovládanie brán väčších rozmerov. Obojstranné držadlo určené na otváranie a zdvíhanie brány (štandardne nie je namontované).

Priemyselné sekčné brány

Sekčné brány pre priemyselné použitie sú nadštandardne technicky vybavené. Sú úplne v súlade s európskou smernicou EN 13241-1: 2003, EN12604 a EN12453 a majú certifikáciu TUV CE. Medzi ich hlavné prednosti patrí 10 ročná záruka na brány s plnými panelmi. Tieto brány majú dlhú životnosť, nerezové kovanie, zosilnenú konštrukciu a pružiny pre min. 25 000 cyklov. Tepelne úsporné panely s hrúbkou 45 mm a 40 mm alebo hliníkové panely s prerušeným tepelným mostom sú štandardom.

Plné presklenie bez deliacich stĺpikov je možné až do šírky 3 m. Vstupné dvere sú vždy vybavené mechanickým zatváračom, bezpečnostným magnetickým kontaktom, odkvapovou strieškou a kľučkou v základnej cene. Je možné objednať s nízkym alebo vysokým prahom. Dvere sú vsadené do hliníkového rámu. Dvere je možné osadiť do brány s maximálnou šírkou 5000 mm. Slouží k odvetrání prostoru garáže.

Technické parametre sekčných brán

Pre lepšiu orientáciu v ponuke a technických vlastnostiach sekčných brán uvádzame porovnanie dvoch typických modelov:

Údržba a servis

Pravidelná údržba garážového kovania je nevyhnutná pre bezproblémovú funkciu a dlhú životnosť vašej brány. Investícia do kvalitného kovania brány sa môže zdať na prvý pohľad zbytočná, no v dlhodobom horizonte sa vám určite oplatí. Kvalitné kovanie na garážové brány zabezpečí nielen bezproblémovú funkciu brány, ale aj zvýši jej bezpečnosť a životnosť. Vykonávame kompletný servis garážových brán vrátane výmeny pružín, opravy pohonov alebo dorovnania panelov po náraze. Panely sú opatrené montážne fóliou, ktorá zamedzí znečisteniu povrchu panelu brán na stavbe. Počas montáže sa vonkajšia fólia strháva.
