Jednoplášťové neodvetrávané ploché strechy: Komplexný pohľad na konštrukciu a výzvy

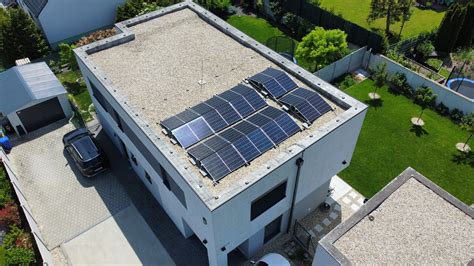

Ploché strechy tvoria neodmysliteľnú súčasť modernej architektúry, najmä v mestskom prostredí a pri nízkoenergetických či pasívnych domoch. Na Slovensku sa ploché strechy rozšírili s výstavbou panelákov a v 70-tych a 80-tych rokoch sa začali používať aj pri rodinných domoch. Pri administratívnych budovách ide o najčastejší typ strechy. Od deväťdesiatych rokov sa síce ploché strechy na rodinných aj bytových domoch takmer prestali používať, ale v niekoľkých posledných rokoch sa znova dostali do povedomia, najmä s nízkoenergetickými a pasívnymi domami. Hoci sa na prvý pohľad môžu zdať jednoduché, ich správne fungovanie závisí od precízneho návrhu a skladby jednotlivých vrstiev.

Podľa harmonizovanej normy je plochá strecha strecha so sklonom krytiny do 10°. Niektoré nové škridlové systémy v súčasnosti umožňujú sklon už od 7°, napríklad pri pultových strechách, pre ktoré je typický nižší sklon. Pod pojmom plochá strecha sa ale v odbornej terminológii rozumie strecha, ktorej krytinu tvorí povlaková hydroizolácia.

Ploché strechy sú elegantným a praktickým riešením pre moderné stavby. Ponúkajú nielen esteticky príťažlivý vzhľad a maximalizáciu využiteľného priestoru, ale aj relatívnu jednoduchosť údržby a dostupnosť. Strhnúť plochú strechu je prakticky nemožné, čo zvyšuje jej odolnosť voči vetru. Ďalšou výhodou je, že znižuje tepelné straty domu a izolácia plochej strechy tak znižuje náklady na vykurovanie. Zároveň poskytuje dodatočnú zvukovú izoláciu proti vonkajšiemu hluku.

Úspora vzniká najmä pri krytinách - na ploché strechy sa používajú povlakové krytiny z asfaltových pásov alebo fólií, ktoré patria k najlacnejším krytinám. Nosná konštrukcia, ktorú tvorí v podstate strop najvyššieho podlažia (či už je keramická alebo železobetónová), býva drahšia ako krov šikmých striech.

Medzi nevýhody plochej strechy patrí nutnosť jej pravidelného čistenia od snehu. Musíme zabezpečiť správne odvodnenie plochej strechy, aby sa konštrukcia pri silnom lejaku nepoškodila. Problémom môžu byť aj úradné formality, keďže na niektorých miestach nemusíte dostať povolenie na stavbu domu s plochou strechou.

Typy plochých striech: Vetrané a neodvetrávané

Ploché strechy sa delia na vetrané a nevetrané, pričom konštrukcia je v oboch prípadoch odlišná. Kľúčovým prvkom, ktorý rozhoduje o spoľahlivosti a dlhovekosti strechy, je jej konštrukcia.

Odvetrávaná plochá strecha

Moderné domy s plochou strechou môžu mať vetranú strechu, kde je strešná krytina oddelená od stropu. Medzi týmito vrstvami sa ponecháva vetrací priestor, aby sa minimalizovalo riziko hromadenia vlhkosti. Vetracie otvory by mali byť umiestnené vo výške vetracieho priestoru a netreba zabúdať na ich zakrytie pletivom, aby v medzere nehniezdili vtáky. Prevetrávaná strecha sa skladá aj z parotesnej fólie a tepelnej izolácie. Zahŕňa aj nosnú konštrukciu a opláštenie, ako aj strešnú krytinu.

Neodvetrávaná plochá strecha (Jednoplášťová teplá strecha)

Konštrukcia plochej strechy môže byť aj nevetraná. Takáto strecha, známa aj ako "teplá strecha", je konštrukcia, ktorá vo svojej skladbe neobsahuje žiadnu vetranú vzduchovú medzeru. Skladá sa z vrstiev uložených na sebe bez vzduchovej dutiny. Jednoplášťové konštrukcie sa zásadne navrhujú ako nevetrané. Ide o jednoduchší typ strechy, ale má jednu hlavnú nevýhodu: môže sa pod ňou hromadiť vlhkosť, ktorá nebude mať vhodné podmienky na odparovanie. Pri jednoplášťových plochých strechách sa často realizuje tzv. nevetraná bezspádová plochá strešná konštrukcia, pri ktorej je odvetranie riešené inak ako vzduchovou medzerou.

Jednoplášťová neodvetrávaná strecha: Detailná skladba a princípy

Základný princíp fungovania jednoplášťovej strechy spočíva v starostlivom riadení vlhkosti. Cieľom je maximálne obmedziť prenikanie vodnej pary do skladby strechy, prípadne zabezpečiť, aby jej množstvo neohrozilo funkciu strechy. Ak sa aj nejaká vlhkosť do konštrukcie dostane, musí byť schopná sa v letnom období vypariť, teda sa nesmie v konštrukcii hromadiť.

Skladba vrstiev neodvetrávanej strechy: Vrstva po vrstve

Správne poradie vrstiev v jednoplášťovej plochej streche je absolútne kľúčové pre jej dlhodobú funkčnosť. Každá vrstva má svoju nezastupiteľnú úlohu:

• Nosná konštrukcia: Toto je základná vrstva, ktorá prenáša všetky zaťaženia strechy (vlastná váha, sneh, vietor, zaťaženie od dažďovej vody či užívateľského zaťaženia). Môže byť tvorená betónovou doskou, trapézovým plechom alebo drevenou konštrukciou. Musí byť staticky vyhovujúca. Na strop posledného podlažia budovy sa naleje vrstva betónu, aby sa vytvoril správny uhol strechy, čo je potrebné na správny odtok vody.
• Parozábrana: Jej primárnou funkciou je zabrániť prenikaniu vodných pár z interiéru do skladby strechy. Je nevyhnutná precízna pokládka. Ako veľmi vhodný typ parozábrany pre tento typ strechy sa uvádza asfaltový SBS modifikovaný pás s hliníkovou vložkou. SBS modifikácia znamená vylepšenie vlastností asfaltovej hmoty látkou Styrén-Butadien-Styrén. Kvalitná parozábrana musí byť zároveň kvalitne prevedená, inak jej účinnosť klesá. Parozábrana sa umiestňuje čo najbližšie k vnútornému lícu konštrukcie.
• Tepelná izolácia: Táto vrstva znižuje tepelné straty budovy a zabezpečuje tepelný komfort v interiéri. Jej hrúbka zásadne ovplyvňuje energetickú náročnosť domu. Nedostatočná hrúbka izolácie znamená únik tepla v zime a prehrievanie interiéru v lete. Ako minimum sa počíta aspoň 160 mm tepelnej izolácie z penového polystyrénu (typu EPS 100S stabil - polystyrén určený práve pre tento typ strechy) alebo tepelnej izolácie z minerálnej vlny (napríklad Isover S alebo Monrock MAX E - opäť tepelná izolácia určená pre jednoplášťové strechy). Dôležitá je správna hrúbka, dnes sa bežne používajú hrubšie vrstvy izolácie než v minulosti. Pre dosiahnutie požadovaného spádu sú použité špeciálne šikmé tepelnoizolačné dosky FIBRANxps INLINE.
• Hydroizolačná vrstva: Toto je najcitlivejšia časť strechy, ktorá chráni celú konštrukciu pred vniknutím zrážkovej vody. Na ploché strechy sa používajú povlakové krytiny z asfaltových pásov alebo fólií. V minulosti sa používali asfaltové pásy natavované horúcim asfaltom, neskôr oxidované asfaltové pásy. V súčasnosti sa používajú modifikované asfaltové pásy, pri ktorých počet vrstiev nie je závislý od sklonu strechy a hydroizolačný systém sa navrhuje ako jednovrstvový alebo dvojvrstvový. Alternatívu k asfaltovým pásom tvoria fóliové hydroizolácie, najčastejšie z mäkčeného polyvinylchloridu (mPVC), termoplastického polyolefínu (TPO), prípadne syntetické kaučukové membrány (EPDM). Výber hydroizolácie na ploché strechy nezáleží od sklonu. Výhodou asfaltových pásov je, že sa dajú opravovať zaplátaním, teda nový pás sa nataví na ten starý. Fóliové izolácie sú ekonomickejším riešením. Majú menšiu hmotnosť ako asfaltové izolácie, ale vyžadujú na kotvenie pevný poklad. Asfaltové pásy s bridličnatým posypom sú odolné voči UV žiareniu, kým fóliové izolácie pod vplyvom UV žiarenia degradujú. Jednoduché riešenie na ochranu fólie je štrkový násyp, ktorý sa dáva ako ochranná vrstva na fólie. Cena aj životnosť fólií a asfaltových pásov sú porovnateľné a nedá sa jednoznačne povedať, ktorý typ krytiny je lepší. Obvykle sú nepochôdzne ploché strechy pokryté vrstvou štrku, ktorá chráni spodné vrstvy konštrukcie strechy pred slnečným žiarením a zabraňuje tak extrémnym teplotným výkyvom.

Výzvy a riešenia v konštrukcii neodvetrávaných striech

Napriek svojej konštrukčnej jednoduchosti nie sú jednoplášťové strechy bez výziev. Jednou z hlavných je potenciálny výskyt kondenzácie vodnej pary.

Kondenzácia vlhkosti: Nebezpečenstvo pre strechu

Teoretické výpočty, ale aj aplikovaný výskum, preukázali, že jednoplášťovú strechu s klasickým poradím vrstiev (kde je hydroizolácia úplne navrchu) nad bežným prostredím v podstate nemožno navrhnúť bez výskytu kondenzátu, a to ani v prípade použitia kvalitnej parozábrany. Problémom môže byť aj nesprávne navrhnutá parozábrana, ktorá vedie ku kondenzácii vlhkosti. Dvojplášťové nevetrané strechy sú v podstate obdobou jednoplášťových striech, lebo uzavretá vzduchová vrstva má charakter tepelnej izolácie. Nevetrané dvojplášťové strechy sú však veľmi rizikové, najmä s ohľadom na kondenzáciu vlhkosti v uzavretej vzduchovej vrstve. V minulosti sa v panelovej výstavbe 70. rokov snahy o vetranie jednoplášťových striech pomocou ventilačných kanálikov ukázali ako neúčinné.

Obrátená strecha ako alternatíva

Teória hovorí, že najvýhodnejšia skladba strešného plášťa je taká, kde sú tepelnoizolačné materiály umiestnené na vonkajšej strane konštrukcie, zatiaľ čo parozábrany na vnútornej. Pri plochých strechách s klasickým poradím vrstiev však tomuto odporúčaniu nemožno v plnej miere vyhovieť, pretože medzi parozábrany musíme radiť aj povlakové krytiny.

Jistým riešením tohto problému sú tzv. obrátené strechy (inverzné strechy). Pri nich sa vymení poradie vrstiev: na nosnej konštrukcii je umiestnená hydroizolácia, na nej drenážna vrstva, tepelná izolácia a stabilizačná vrstva. Tepelná izolácia sa tak dostáva do priameho styku s vonkajším prostredím, preto je bezpodmienečne nutné, aby bola nenasákavá. Najbežnejším materiálom pre tento účel je extrudovaný polystyrén (XPS), ktorý je nasiakavý len minimálne. Nepríjemnou vlastnosťou tejto skladby je, že ak je pretekajúca voda veľmi chladná (najmä pri topení snehu), dochádza k prechladzovaniu nosnej konštrukcie s možnosťou tvorby defektov ako kondenzácie a pod. Preto STN predpisuje pri obrátenej streche dostatočnú hmotnosť nosnej konštrukcie (nie nižšiu ako 240 kg/m²).

Duo strecha: Kombinácia výhod

Ani obrátená strecha nie je úplne bezproblémová. Dosky extrudovaného polystyrénu sa často kladú na podložky, aby medzi nimi a hydroizoláciou bola medzera (drenážna vrstva) pre odvedenie zrážkovej vody. Kritické obdobie pre obrátené strechy je jar, kedy na strechách taje sneh. Studená tajúca voda, ktorá má teplotu 0 °C, sa v drenážnej vrstve dostáva do priameho kontaktu s hydroizoláciou a nepriaznivo ochladzuje nechránené vrstvy pod ňou. Preto sa pod hydroizoláciu vkladá druhá, doplňková tepelná izolácia, ktorá už nemusí byť nenasákavá. Tak vzniká tzv. Duo strecha (niekedy nazývaná obrácená strecha kombinovaná).

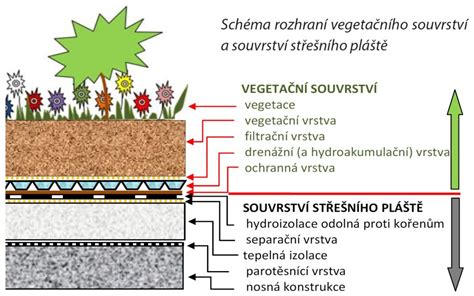

Vegetačné strechy na neodvetrávaných konštrukciách

V súčasnosti sú stále populárnejšie vegetačné strechy, nazývané aj zelené strechy. Tieto strechy vytvárajú v lete príjemnú klímu, ale sú náročné ako ekonomicky, tak aj na realizáciu. Okrem toho, že poskytujú estetickú hodnotu a zlepšujú mikroklímu, pôsobia aj ako dodatočná tepelná izolácia a znižujú teplotné výkyvy na streche. Rastliny absorbujú značné množstvo dažďovej vody. Zelené strechy sú vo väčšine prípadov riešené ako jednoplášťové strechy s hydroizoláciou odolnou prerastaniu koreňov a ďalšími špeciálnymi vrstvami.

Vegetačné strechy sa delia na:

• Intenzívne: Sú určené pre kvety, kríky, trávu a podobne. Vyžadujú pravidelnú starostlivosť a závlahu. Pre tieto strechy je typický násyp zeminy minimálne 200 mm a viac.
• Extenzívne: Potrebujú menej starostlivosti a menšiu výšku zeminy. Zvyčajne sa používajú skalnice a iné sukulentné rastliny, prípadne rastliny nevyžadujúce pravidelnú závlahu.

Pre vegetačné strechy je poväčšinou typická prítomnosť hydroakumulačnej vrstvy (v kombinácii s drenážnou vrstvou), ktorá zadržiava minimálne množstvo vody na obdobie sucha.

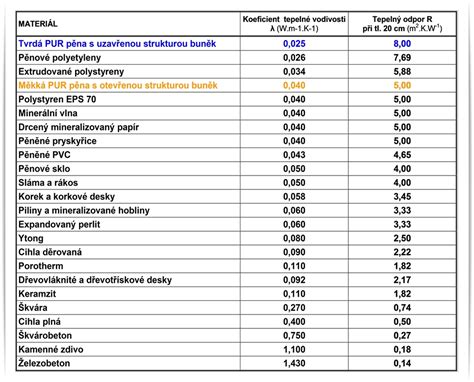

Tepelný odpor a legislatívne požiadavky

Pojem "tepelný odpor" (značenie "R") bol od roku 2005 nahradený "súčiniteľom prestupu tepla" (značenie "k"), ktorý je prevrátenou hodnotou pôvodného tepelného odporu (viď ČSN 73 0540). Hoci technické normy sú už čiastočne len odporúčané, pre ČSN 73 0540, ktorá stanovuje maximálne prípustný súčiniteľ prestupu tepla (minimálny tepelný odpor) obvodových konštrukcií, to neplatí. Jej dodržanie je povinné a zákonne vyžadované. Požiadavky na úsporu tepla sa v priebehu času zvyšujú, čo potvrdzuje aj rastúci záujem o pasívne domy. Je preto vhodné pri návrhu tepelnej izolácie s týmto trendom počítať.

Legislatívne požiadavky na súčiniteľ prestupu tepla (k) a tepelný odpor (R)

Najčastejšie chyby pri návrhu a realizácii neodvetrávaných striech

Chyby v skladbe plochej strechy sa nemusia prejaviť hneď. Často sa ukážu až po niekoľkých rokoch, keď je oprava výrazne nákladnejšia. Pri plochých strechách sa nemusíte obávať komplikácií, ale pozornosť treba venovať spojom fólií alebo pásov a detailom.

Kondenzácia a zatekanie

• Zle navrhnutá parozábrana: Vedie ku kondenzácii vlhkosti. Kondenzácia vodnej pary môže kondenzovať pod strešnou krytinou, alebo vo vnútri domu, tesne pod stropom. Tento problém môže byť zapríčinení zlým uložením vrstiev strechy, chybnou montážou parozábrany alebo nedostatočným zaizolovaným strešnej krytiny. Oprava strechy z dôvodu kondenzácie vodných pár býva zložitejšia a aj finančne náročnejšia.
• Nedostatočný spád: Spádovanie plochej strechy slúži na odvedenie dažďovej vody. Ak je spád nedostatočný, voda zostáva stáť na streche, čo zaťažuje hydroizoláciu a zvyšuje riziko zatekania. Väčšie mláky môžu znamenať problém. Stojatá voda má na niektoré druhy hydroizolácií zlý vplyv a zároveň môže znižovať trvanlivosť spojov jednotlivých častí krytiny.

Kritické detaily a materiálové problémy

• Podcenenie detailov: Spojovacie prvky, prestupy, atiky a vpuste si vyžadujú mimoriadnu pozornosť. Ide o styk obvodovej steny a strechy, teda ukončenie hydroizolácie na atike a súvisiace oplechovanie atiky, ďalej napojenie hydroizolácie na strešný vtok a napojenie hydroizolácie na objímku pri priestupe potrubia strechou.
• Nekvalitná hydroizolácia a chyby pri spájaní: Zvyšuje riziko zatekania. Problém môže byť v spojoch asfaltových pásov, ktorý ak nie je dobre utesnený, dochádza k zatekaniu. Chyby pri realizácii spojov fólií alebo pásov sú kritické. Odlupovanie častí samotnej povlakovej krytiny strechy, alebo prenikanie vlhkosti do materiálu povlakovej krytiny a vznik drobných pľuzgierov v nej znižuje hydroizolačnú spoľahlivosť a životnosť krytiny. Zmrašťovanie môže poškodzovať povlakovú krytinu od pohybu podkladu, alebo spôsobiť ich vzájomné oddeľovanie, prípadne deformáciu niektorých detailov. Problematika trhlín súvisí najčastejšie s nekvalitou hmoty krytiny, použitím nevhodných výrobkov alebo nesprávnym skladovaním či aplikáciou.
• Chyby pri osadení strešných vpustov: Pri vpustoch prechádzajúcich interiérom sa môže na povrchu rúry tvoriť kondenzát z dôvodu kontaktu so studenou vodou. Preto sa odporúča ich izolovať. Ako bezpečnostné opatrenie sa na plochých strechách robia aspoň dva vpusty (funkčná zastupiteľnosť) plus bezpečnostný prepad cez atiku. Zatekať môže aj v oblasti vtoku zrážkových vôd. Vtoky môžu po čase zhrdzavieť, alebo prestanú tesniť.
• Mechanické poškodenie a vplyvy prostredia: Problém, ktorý môže spôsobiť zatekanie je aj mechanické poškodenie strešného plášťa, alebo poškodenie plášťa náletovými rastlinami. Nie len zrážkové vody majú na plášť strechy negatívny vplyv. UV žiarenie, sneh alebo mráz prispievajú k degradácii strechy. Plocha strecha sa môže poškodiť aj vplyvom vonkajších teplôt. Tepelná rozťažnosť rozdielnych materiálov býva často podceňovaná. Vplyvom vonkajších teplôt (tropické dni, mráz) dochádza k zmene veľkosti materiálov čím sa oslabuje napojenie hydroizolácie.

Rekonštrukcia starých neodvetrávaných striech

Ploché strechy existujúcich panelových bytových domov, postavených v druhej polovici minulého storočia, často vykazujú množstvo nedostatkov a porúch. Okrem zlých tepelno-technických parametrov nevyhovujú ani z pohľadu hydroizolačnej techniky. Súčasný stav striech prakticky všetkých panelových sústav je nevyhovujúci, predovšetkým z hľadiska hydroizolačnej funkcie a stavebnej tepelnej techniky. Rozsah uvedených porúch a nedostatkov striech je mimoriadne vysoký. Ak máte plochú strechu zo 70-tych alebo 80-tych rokov, táto strecha určite nevyhovuje z tepelnotechnického hľadiska. Najdôležitejšou časťou rekonštrukcie je, samozrejme, obnova hydroizolácie.

Skutočným dôvodom pretrvávajúcich problémov bývajú často nesystémové pokusy o nekoncepčné riešenia. Dané riešenia obnovy plochej strechy sa často mylne považujú za jediné spoľahlivé, pričom sa zvyčajne používa zdôvodnenie, že niekoľko pokusov o riešenie problému zatekania stroskotalo. Tieto argumenty sú však zavádzajúce a vytvárajú falošný mýtus o nespoľahlivosti plochých striech.

Pre spoľahlivú obnovu nie je možné riešiť problematiku plochých striech len lokálnymi opravami. Každá plochá strecha je vzhľadom na svoju skladbu a typ, použité materiály, riešené detaily, podmienky, v akých sa nachádza, spôsob používania a nedostatky alebo poruchy, ktoré sa na nej vyskytujú, jedinečnou konštrukciou, ktorú je nutné posudzovať individuálne. Nie je preto možné, ako sa to často chybne robí, aplikovať z inej strechy riešenie obnovy, či opravy strechy bez analýzy stavu konštrukcie a odborného návrhu riešenia. Neexistuje univerzálne a všade platné riešenie návrhu obnovy plochých striech. Pre zhotovenie návrhu riešenia obvykle nepostačuje len pôvodná projektová dokumentácia, pretože vo väčšine prípadov nezodpovedá skutočnému vyhotoveniu strešného plášťa a jeho stavu. Skutočný stav treba preveriť predovšetkým z hľadiska skutočnej skladby strechy.

Jedným z mnohých príkladov je snaha riešiť problém drobného zatekania dvojplášťovej strechy, pričom sa rozhodlo zároveň o jej zateplení klasickým spôsobom pridaním tepelnej izolácie a novej povlakovej krytiny na existujúcu strechu. Touto úpravou strechy bez zohľadnenia dôležitého, i keď navonok nebadaného, stavebno-fyzikálneho súvisu došlo k masívnemu zatekaniu vplyvom zhoršenia vlhkostných pomerov v streche. Vzniklo veľké množstvo kondenzátu priamo v konštrukcii strechy na určitých špecifických miestach v chladnom období roka, čím sa stav strechy výrazne zhoršil a muselo sa pristúpiť k opätovnej obnove plochej strechy.

V prípade, že sa rozhodnete pre asfaltové pásy, môžete v prípade poruchy miesto zaplátať. Rekonštrukcia starej strechy, v ktorej chýba parozábrana a tepelná izolácia, sa na bytových domoch často robí tak, že na pôvodný asfaltový pás, ktorý sa ponechá a bude tvoriť funkciu parozábrany, sa uloží tepelná izolácia a nová hydroizolácia. Táto existujúca plochá strecha môže byť zrenovovaná použitím modernejšieho systému PLUS. Na strechu sa pridá nová tepelnoizolačná vrstva. Existujúca plochá strecha s nedostatočnou tepelnou izoláciou môže byť energeticky účinnejšia vďaka ďalšej vrstve tepelnej izolácie. Po odstránení hornej vrstvy strechy sa na hydroizoláciu položia tepelnoizolačné dosky FIBRANxps 300-L vhodnej hrúbky a doplní sa dvojúrovňové odvodnenie strechy. Finálnu vrstvu zvolíme podľa využitia strechy.
