Nivelácia je základná geodetická metóda, ktorá umožňuje určiť výškové rozdiely medzi bodmi na zemskom povrchu. Jej hlavným cieľom je zistenie neznámych výšok bodov pomocou známej výšky bodu a príslušných zámer. Pre presný a systematický zber dát počas tohto procesu je nevyhnutné správne používanie nivelačného zápisníka.
Potrebné pomôcky pre niveláciu
Na úspešné vykonanie nivelácie a správne zaznamenávanie dát do nivelačného zápisníka budete potrebovať nasledujúce pomôcky:

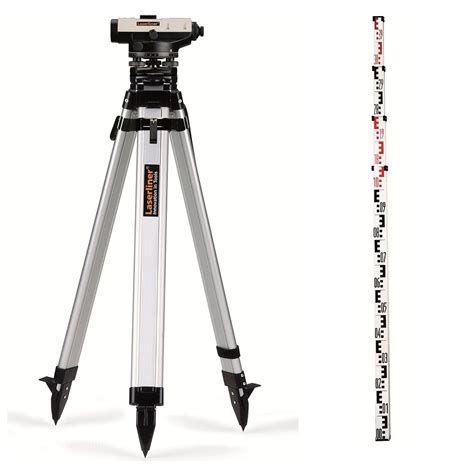

- Nivelačný prístroj
- Statív

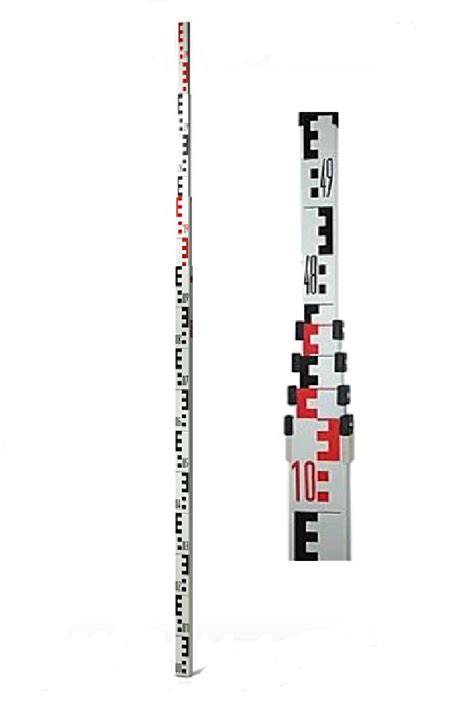

- Meračská lata
- Nivelačný zápisník
Základné princípy a príprava nivelácie
Princíp nivelácie spočíva v tom, že pomocou známej výšky bodu a príslušných zámer určujeme neznáme výšky bodov. Pokiaľ potrebujeme absolútne výšky bodov, merať začíname v bode nivelačnej siete. Správna príprava pred samotným meraním je kľúčová pre presnosť výsledkov.
Merač vhodne zvolí stanovisko, pričom dôležitá je vzdialenosť, viditeľnosť a stabilita prístroja. Po zvolení stanoviska pripraví prístroj k meraniu, čo zahŕňa hrubú a presnú horizontáciu. Tento krok zabezpečuje, že zámerná priamka prístroja (zdanlivý horizont) bude presne vodorovná.
Postup merania a záznamu do nivelačného zápisníka
Samotný proces merania vyžaduje precíznosť a dôsledné dodržiavanie postupu. Každý krok musí byť správne zaznamenaný do nivelačného zápisníka, ktorý slúži ako primárny záznamník všetkých údajov.
Prvé meranie a záznam
Na začiatku merania sa pomocník s latou postaví na prvý bod. Merač zacieli ďalekohľadom prístroja a na strednom vodorovnom vlákne nitkového kríža urobí čítanie na late. Prečíta tri číslice presne a poslednú odhadom a zapíše do nivelačného zápisníka. Dôležité je, aby zámerná priamka (zdanlivý horizont) a meračská lata zvierali pravý uhol, čo musí zaistiť pomocník.
Opakované merania a zmena stanoviska
Následne sa pomocník presunie na ním zvolený bod zostavy. Merač na latu zacieli a údaje zapíše do zápisníka ako zámeru vpred, pričom je dôležitá voľba bodu zostavy, podklad a dĺžka zámery. Po zaznamenaní týchto údajov merač mení stanovisko, pomocník zostáva na bode zostavy a postup sa opakuje, čím sa vytvára reťaz meraní.
Štruktúra nivelačného zápisníka
Nivelačný zápisník je štandardizovaný dokument, do ktorého sa prehľadne zaznamenávajú všetky merané hodnoty. Typický zápisník obsahuje stĺpce pre:
Nasleduje príklad, ako by mohla vyzerať štruktúra zápisníka:
| Stanovisko | Bod | Zámera vzad (čítanie) | Zámera vpred (čítanie) | Výška prístroja | Výška bodu | Poznámky |
|---|---|---|---|---|---|---|
| 1 | A (známy) | 1.234 | ||||
| 1 | B | 2.345 | Zmena bodu | |||
| 2 | B | 1.567 | ||||
| 2 | C | 0.789 |
Časté chyby a vyhodnotenie merania
Presnosť nivelácie je kritická, a preto je dôležité poznať a predchádzať potenciálnym chybám. V prípade, že podmienka nivelácie nie je dodržaná, z toho vyplýva, že meranie je chybné a musí sa zopakovať. Príčinou sú často chyby pri nivelácii.
Domnievame sa, že často vznikajú náhodné chyby, ako sú:
- Neistota pri urovnaní nivelačnej libely - pri každej zmene stanoviska sa musela horizontácia prístroja zopakovať a bolo náročné dostať prístroj do horizontálnej polohy. Malá odchýlka od horizontu môže viesť k významným výškovým chybám.
- Neistota pri čítaní z laty - pri čítaní sa merači často navzájom nekontrolujú, čo môže viesť k tomu, že merač zle odčíta z laty. Je kľúčové, aby sa čítanie vykonávalo dôsledne a overovalo sa.
Zistilo sa, že na začiatku nivelácie sa občas stane hrubá chyba, ktorá ovplyvní celý priebeh merania a vyžaduje opakovanie. Pravidelná kontrola a dodržiavanie správnych postupov sú preto nevyhnutné pre dosiahnutie spoľahlivých výsledkov.
