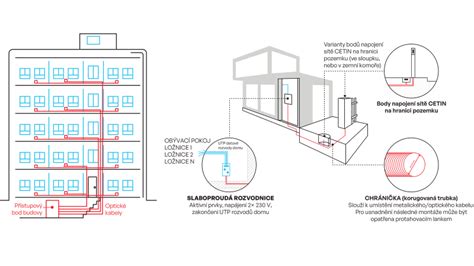

Rozvádzačová skriňa alebo bytová rozvodnica je centrálny a nevyhnutný prvok každej elektroinštalácie. Poskytuje bezpečný a organizovaný priestor pre montáž všetkých modulárnych prístrojov, ako sú ističe, prúdové chrániče, zvodiče prepätia a stýkače. Rozvádzače a rozvodnice slúžia na sústredenie elektrických prístrojov a pripojení do jedného bezpečného celku, aby bolo možné obvody prehľadne rozdeliť, istiť a ovládať. Zároveň chránia vodiče a prístroje pred dotykom, prachom a vlhkosťou podľa zvoleného stupňa krytia IP. V praxi sa používajú od bytových modulárnych rozvádzačov až po skriňové prázdne rozvodné skrine do dielní a prevádzok.
Typy bytových rozvádzačov: Na omietku a pod omietku
Rozvádzače a rozvodnice montované na povrch a rozvádzače pod omietku sú výrobky patriace do skupiny elektrických rozvádzačov, ktoré umožňujú jednoduché zapojenie a plne bezpečnú a optimalizovanú inštaláciu v rôznych prostrediach.
Rozvádzače na omietku (Povrchová montáž)

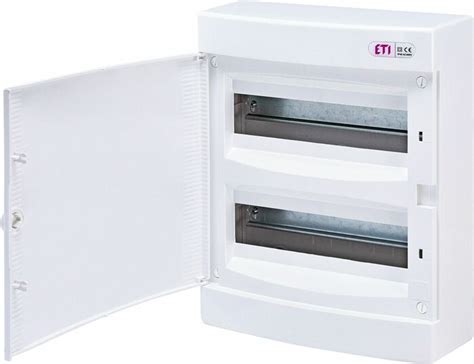

Bytové rozvodnice na omietku sú určené pre povrchovú montáž, čo znamená, že sa osádzajú priamo na stenu. Sú ideálnou voľbou v prípadoch, ako sú garáže, pivnice alebo rekonštrukcie, kde nie je možné alebo žiaduce sekať do steny. Sú rýchlo inštalovateľné a často dostupné aj s vyšším krytím (napr. IP44), čo zvyšuje ich odolnosť voči vonkajším vplyvom.
Príkladom nástenného bytového rozvádzača je plastová rozvodnica Noark PNS 54M NO P, ktorá má svoj dizajn prispôsobený pre montáž nad omietku, osádza sa na povrch - na stenu. Prevedenie je trojradové pre 18 modulov, čo predstavuje celkovo 54 modulov. Medzi ďalšie príklady patrí dvojradová bytová rozvodnica na povrch s kapacitou 24 modulov, alebo malá nástenná rozvodnica s krytím IP65 pre 4 moduly (1 rad). Kompaktná vodotesná rozvodnica na povrch s krytím IP65 pre 8 modulov je vybavená priehľadnými dvierkami a N/PE svorkovnicami, čo z nej robí praktické riešenie pre náročnejšie prostredia.
Rozvádzače pod omietku (Zapustená montáž)

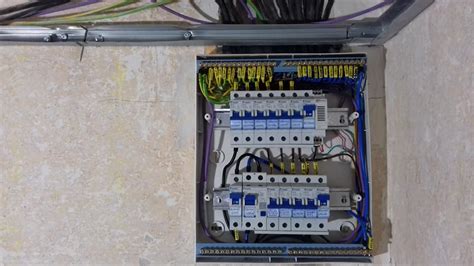

Bytové rozvodnice pod omietku sú určené pre zapustenú montáž, ktorá je typická pre novostavby. V tomto prípade sa rozvádzač integruje priamo do steny, čo šetrí miesto a zlepšuje celkovú estetiku priestoru. Príkladom je Hager VU24NE, čo je voltový rozvádzač pod omietku s krytím IP30, ponúkajúci 2 rady a 24+4 moduly, s plnými bielymi dverami a zámkom na kľúč. Otváranie dverí môže byť sprava alebo zľava a obsahuje svorky PE/N, určené pre zariadenia do 63 A.
Ako si vybrať správnu zásuvku pre váš domov
Kľúčové faktory pri výbere nástenného bytového rozvádzača
Správny výber rozvádzača alebo rozvodnice rozhoduje o bezpečnosti, prehľadnosti a servisovateľnosti celej inštalácie. Kľúčové je prispôsobiť vyhotovenie prostrediu a budúcemu rozšíreniu. Iné nároky má bytový rozvádzač (napr. 48 modulov, IP40) a iné prázdna kovová skriňa do výroby (napr. IP55) alebo zásuvková rozvodnica do exteriéru (napr. IP54-IP67). Pri výbere rozvádzača alebo rozvodnice si najprv ujasnite, či potrebujete hotové zásuvkové vyhotovenie (230 V/400 V, 16 A/32 A) alebo prázdnu skriňu na osadenie modulárnymi prístrojmi. Potom vyberajte podľa krytia IP, počtu modulov, spôsobu montáže (nástenná/zapustená) a požiadaviek na pripojenie (svorky N/PE, priechodky, dvere).
Stupeň krytia (IP)
Krytie (IP) je jedným z najdôležitejších parametrov, ktorý určuje odolnosť rozvádzača proti vniknutiu pevných cudzích telies a vody. Do bežných interiérov sa volí IP20/IP30 alebo IP40. Pre miestnosti s vyššou vlhkosťou, ako sú kúpeľne alebo pivnice, prípadne pre dielne a exteriér, sú vhodné rozvádzače s vyšším krytím, ako sú IP44, IP54, IP55 až IP67. Vyššie IP znižuje riziko vniknutia prachu a vody, napríklad rozvodnica s držiakom a vývodkou v IP67 lepšie znáša mokré a prašné prostredie.

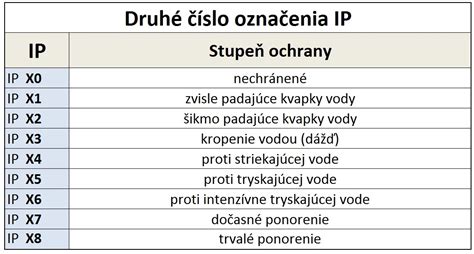

| Stupeň krytia (IP) | Ochrana proti pevným časticiam | Ochrana proti vode | Typické použitie |
|---|---|---|---|
| IP20 / IP30 | Ochrana proti pevným predmetom >12,5 mm / >2,5 mm | Žiadna ochrana proti vode | Suché vnútorné priestory (napr. obývacie izby) |
| IP40 | Ochrana proti pevným predmetom >1 mm | Žiadna ochrana proti vode | Vnútorné priestory (napr. bytové jednotky, rodinné domy) |
| IP44 | Ochrana proti pevným predmetom >1 mm | Ochrana proti striekajúcej vode | Garáže, pivnice, vlhšie vnútorné priestory |
| IP54 / IP55 | Ochrana proti prachu (obmedzené vniknutie) | Ochrana proti striekajúcej vode / tryskajúcej vode | Dielne, priemyselné priestory, čiastočne vonkajšie |
| IP65 / IP67 | Úplná ochrana proti prachu | Ochrana proti prúdom vody / dočasnému ponoreniu | Vonkajšie prostredie, staveniská, náročné podmienky |
Počet modulov a radenie
Počet modulov (M) a radenie určuje kapacitu rozvádzača pre montáž modulárnych prístrojov na DIN lištu. Vždy si určite rezervu pre budúce doplnenie ochrany alebo okruhov; v ponuke sú malé rozvodnice (napr. 5M, 7M, 11M, 13M) aj viacradové rozvádzače typu 4×12 modulov alebo 6×24 modulov. Rezerva uľahčí doplnenie ďalšieho okruhu, prepäťovej ochrany alebo merania bez výmeny celej skrine. Počet modulov závisí od počtu okruhov a použitých prístrojov; bežné sú viacradové rozvádzače (napr. 4×12 modulov) aj väčšie zapustené bytové vyhotovenia (napr. 90M).
Typ dverí a prístup
Pri výbere rozvádzača je dôležité zvážiť aj typ dverí a prístup k prístrojom. Plné dvere znižujú riziko nechceného zásahu, zatiaľ čo priehľadné dvere zjednodušujú vizuálnu kontrolu stavu prístrojov bez nutnosti otvorenia rozvádzača. Pri servise pomôžu aj náhradné dvere alebo dvierka, napríklad presklené alebo transparentné pre konkrétne rady rozvádzačov, čo skracuje prestoje pri údržbe. Má zmysel riešiť náhradné dvere alebo transparentné dvierka už pri výbere rozvádzača, najmä v prevádzkach, kde hrozí mechanické poškodenie alebo potrebujete rýchlu vizuálnu kontrolu.
Materiál a odolnosť skrine
Materiál skrine ovplyvňuje odolnosť a životnosť rozvádzača. Plastové skrine sú ľahké a vhodné do bežných priestorov v interiéri, zatiaľ čo kovové skriňové rozvádzače sa volia tam, kde je požiadavka na vyššiu mechanickú odolnosť a stabilitu, napríklad prázdne kovové skrine v IP55 pre priemyselné prostredie.
PE/N svorkovnice a pripojenie
Modulárne rozvádzače často obsahujú PE/N svorkovnice a umožňujú rýchlu montáž na DIN lištu, čo je dôležité pri rekonštrukciách aj nových rozvodoch. Súčasťou balenia sú často aj PE/N mostíky a DIN lišta, ako je to pri produktoch Elcon (napr. Elcon N18M.16, N18M.18, P32M.10), ktoré sú určené pre použitie v interiéri bytových jednotiek alebo rodinných domoch s krytím IP40 a otváraním dvierok na obe strany.
Špecializované typy a konfigurácie
Zásuvkové rozvodnice

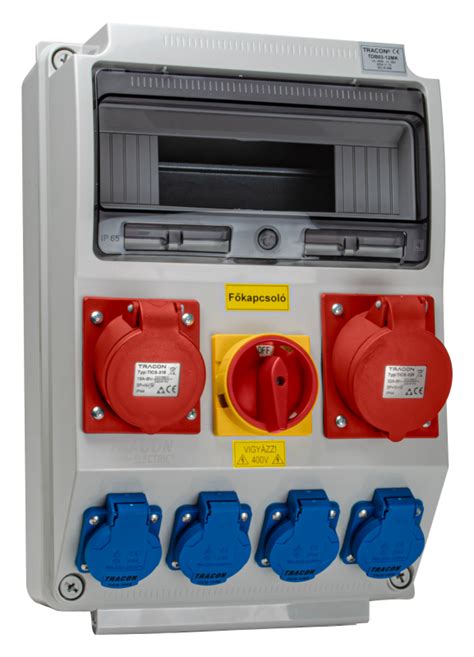

Okrem štandardných modulárnych rozvádzačov existujú aj zásuvkové rozvodnice, ktoré riešia mobilnú alebo pevne montovanú distribúciu napájania tam, kde potrebujete kombináciu 230 V a 400 V zásuviek. Typickým príkladom sú rozvodnice s vývodmi 2×16 A/400 V/5P + 2×250 V, vo vyhotovení neistenom alebo s možnosťou istenia, s krytím napr. IP44 až IP67 podľa prostredia. Profesionálna nástenná rozvodnica s priestorom pre 11 modulov (DIN) môže byť osadená zásuvkami 32A/5p, 16A/5p a 4x 230V, pričom je vydrátovaná a pripravená na vloženie ističov. Kompaktná nástenná rozvodnica série E-BOX s krytím IP54 môže obsahovať zásuvky 1x 32A/400V (5-pól) a 2x 230V.
Označenie 5P pri zásuvke 400 V znamená päťpólové vyhotovenie (L1, L2, L3, N, PE). Použijete ho pri trojfázových spotrebičoch, ktoré vyžadujú aj pracovný vodič N, napríklad kombinované záťaže 230/400 V. Pri zásuvkových rozvodniciach sledujte kombináciu 230 V/400 V, počet a typ pólov (napr. 5P), menovité prúdy 16 A/32 A a či je rozvodnica neistená, istená alebo má „možnosť istenia“ pre doplnenie prvkov podľa projektu.
Rozdiel medzi neistenou rozvodnicou a rozvodnicou s možnosťou istenia
Neistená rozvodnica má zásuvky vyvedené bez integrovaného istenia a ochranu riešite v nadradenom rozvádzači. Vyhotovenie s možnosťou istenia počíta s doplnením istenia v tele rozvodnice (moduly/miesto), čo je praktické, ak potrebujete mať ochranu priamo pri odberných zásuvkách.
Kvalitne zvolený rozvádzač alebo rozvodnica znamená bezpečnejšiu inštaláciu, jednoduchšiu revíziu, rýchlejší servis a menšie riziko dodatočných úprav pri rozširovaní rozvodov.
