Kompletný návod na nastavenie závesného kovania a nábytkových závesov

Montáž nábytku môžeme prirovnať k puzzliam rôznych veľkostí. Niekedy to ide ľahšie, inokedy zložitejšie. Aj keď sa v našej ponuke nachádza najmä masívny nábytok, pri ktorom starosti s montážou z veľkej časti odpadávajú, tak pri skladaní celej detskej izby sa môžete naozaj zapotiť. Rozhodli sme sa preto pripraviť praktický návod, ako správne nastaviť závesy dvierok a závesné kovanie, aby váš nábytok slúžil bezchybne a esteticky.

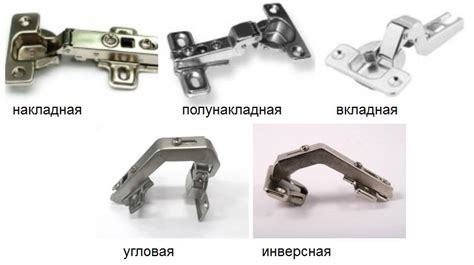

Nábytkové závesy a ich funkcia

Závesy dvierok sú v drvivej väčšine prípadov prichytené o bočnicu nábytku 4 skrutkami. Niekedy sa stretnete aj s pomenovaním pánt. Blum vyrába závesy pre rôzne určenie a rôzny spôsob montáže. V tejto sekcii je návod na montáž základných naložený závesov 110°rady. Dodržaním montážnych parametrov zabezpečíte správnu funkciu závesov a teda aj správnu funkciu otváravých častí nábytku. Je dôležité dodržať vzdialenosti a zvoliť správnu podložku, aby ste predišli kolíznym situáciám. Návody je možné použiť pre pánty s bez doťahu ako aj s BLUMOTION doťahom, nakoľko je geometria závesov rovnaká.

Montáž a nastavenie základných nábytkových závesov

Pre správnu montáž je kľúčové dodržať presné kroky. Pred montážou si zameriame miesta montážnych dier a predznačíme si ich jamkárom a predvŕtaním. Záves musí byť kolmo na hranu. Nezabudnite si pripevniť montážnu podložku na záves. Zdemontujeme montážnu podložku - platničku závesu a naskrutkujeme ju na korpus. Dvierka aj korpus sú pripravené pre konečnú montáž. Vsunieme do platničky a zaskrutkujeme v strednej polohe. Pre variantu nacvakávaciu je to jednoduchšie a dvierka iba nacvakneme bez škrípania.

Geometria závesov 155° je navrhnutá tak, aby sa otvorené dvierka dostali mimo otvárací priestor. Je to vhodné riešenie pre skrine s vnútornou zásuvkou a pod.

V prehľadnej tabuľke nižšie sú uvedené postupy pre montáž závesov pre prevedenie naložený záves, polonaložený záves, vložený záves. Tabuľka obsahuje podrobné hodnoty vzdialeností predvŕtaných dier ako aj návod na predvŕtanie pri uchytení INSERTA, alebo len pre naskrutkovanie.

Nastavenie dvierok nábytku: Riešenie bežných problémov

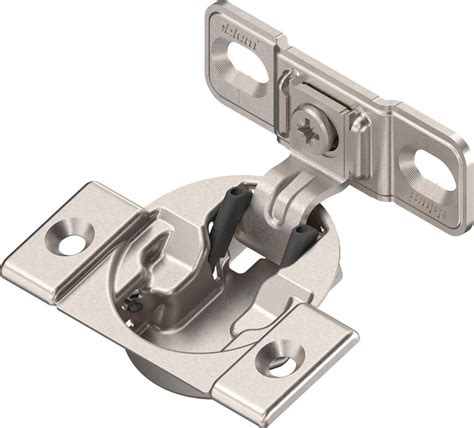

Hoci sa závesy v mnohých prípadoch prichytávajú 4 skrutkami, pre nastavenie dvierok sú kľúčové len niektoré. Pre jednoduchosť si označme skrutky na typickom nábytkovom závese. Skrutka 1 slúži na nastavenie hĺbky dvierok (dopredu/dozadu voči korpusu). Skrutka 2 ovplyvňuje medzeru medzi dvierkami a bočnicou (doľava/doprava). Skrutky 3 a 4 (ktoré upevňujú záves k montážnej platničke) sú určené na vertikálne nastavenie (hore/dole). Keď sme sa oboznámili s funkciou jednotlivých skrutiek, poďme sa pozrieť na najčastejšie problémy, ktoré majiteľov nových skríň trápia.

Je nutné podotknúť, že uvedené chyby neznamenajú automaticky, že je chybný aj samotný výrobok. Drvivá väčšina problémov je ľahko a rýchlo odstrániteľná správnym pre-nastavením.

1. 1. Dvierka nábytku nie sú vycentrované

   V tom prípade uvoľnite skrutky 3 a 4 na všetkých závesoch. Jednou rukou je dobré dvere pridržať, aby svojvoľne neklesali o niekoľko milimetrov nižšie. Ideálne je mať pri sebe pomocníka, ktorý vám s nastavením pomôže. Akonáhle uvedené skrutky závesov uvoľníte, tak dvierka nábytku potlačte podľa potreby smerom dolu k podlahe alebo hore k stropu. V niektorých prípadoch nemusí pomôcť nastavenie závesov len jedných dvierok. Napríklad budete musieť ľavé dvere zdvihnúť hore a pravé dvere zasa spustiť nižšie, aby došlo k úplnému vyrovnaniu.

2. 2. Problém s hĺbkovým nastavením dvierok (vzdialenosť od korpusu)

   Aj tento problém s nastavením dvierok sa dá pomerne ľahko napraviť. Pozornosť teraz budeme venovať len skrutke 1. Myslite tiež na to, že vo väčšine prípadov je nevyhnutné nastaviť skrutku 1 na všetkých závesoch dvierok. Niekedy majú dvierka 2 závesy, 3 závesy a výnimočne aj 4 závesy. Z toho vyplýva, že pokiaľ skrutku 1 na vrchnom závese dvierok dotiahnete, tak na spodnom závese dvierok ju zasa uvoľníte.

3. 3. Dvierka nesedia rovnomerne s hranami skrinky

   Nebojte sa, aj tento prípad má jednoduché riešenie a nie je potrebné produkt reklamovať. Zamerajte sa na skrutku číslo 1 a jej nastavenie. Pokiaľ sa problém týka iba jedných dvierok nábytku, tak dotiahnite alebo uvoľnite skrutky 1 na všetkých závesoch rovnomerne (napríklad o 90, 180 alebo 1 otáčku - 360 stupňov). Následne dvere zatvorte a pozrite sa, či sa situácia zlepšila. Pri tomto probléme môže nastať zvláštna situácia - skrutky 1 sa už nedajú viac dotiahnuť. V tomto momente musíte povoliť skrutky 2, ktoré vám v tom prekážajú. Na záver skontrolujte, či je všetko riadne dotiahnuté.

4. 4. Nerovnomerná medzera medzi bočnicou a doskou dvierok

   Ďalší prípad, ďalšie riešenie. Dvere vyrovnajte vďaka manipulácii so skrutkami 2. Aj teraz je nevyhnutné skrutky uvoľniť na všetkých závesoch. Aká je ideálna medzera medzi bočnicou a doskou dvierok? Pokiaľ upravujete dvierka skrine sami, tak jednou rukou skrutkujte a druhou dvere pridržiavajte.

5. 5. Kombinované problémy

   V prvom rade je dôležité si dvierka poriadne obhliadnuť z každej strany a analyzovať vyššie uvedené problémy. Nanešťastie môžu byť opísané problémy skombinované. Dvierka nábytku sú vtedy napríklad šikmo a zároveň nie je medzera medzi bokom a dvierkami rovnomerná. Vtedy musíte skombinovať riešenia a postupovať tak, ako sme opísali vyššie. Pevne dúfame, že sme vám prostredníctvom tohto návodu pomohli a jasne vysvetlili ako vycentrovať dvierka nábytku.

Typy závesného rektifikačného kovania pre skrinky

Kuchynský nábytok sa skladá z 3 druhov skriniek - sú to spodné kuchynské skrinky, horné kuchynské skrinky a vysoké kuchynské skrinky. Kým spodné a vysoké skrinky sa do kuchynského nábytku osádzajú a umiestňujú na nožičky rôznych výšok a tvarov, horné skrinky sa na kuchynské steny vešajú. Ak sa chystáte vyrobiť kuchynský nábytok svojpomocne, musíte premýšľať o spôsobe zavesenia horných kuchynských skriniek už pri samotnom plánovaní kuchyne.

Jednoduché závesné kovanie

Medzi výhody použitia jednoduchého závesného kovania patrí jeho nízka cena, jednoduchá montáž a výborná pevnosť upevnenia horných skriniek. Oceľové podpery (najčastejšie 2 kusy) v tvare písmena „L“ sa skrutkami do dreva (16×3,5 mm alebo euroskrutkami) pripevnia ku hornému dnu korpusu skrinky. V sololitovom chrbáte sa prevŕtajú na určených miestach otvory, cez ktoré sa prevlečie skrutka a zatiahne do hmoždinky v stene. Pomocná podložka závesného kovania zapadnutím do drážok podpery a tlakom hlavičky skrutky upevní na stene celú skrinku. Nevýhodou tohto riešenia je napríklad fakt, že nie je možné za horné kuchynské skrinky umiestniť elektrické káble.

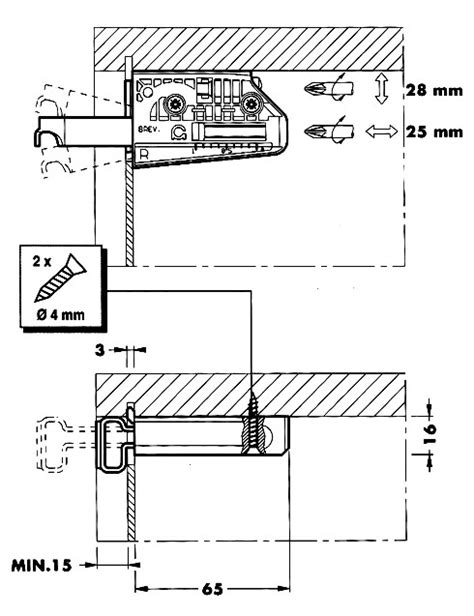

Závesné kovanie s priestorom pre inštalácie

Komplikovanejší a tým pádom drahší spôsob výroby horných kuchynských skriniek je hlavný argument proti použitiu tohoto spôsobu osadenia. Miernym negatívom pri požiadavke vysokej nosnosti skriniek môže byť aj fakt, že takéto kovanie sa dá použiť iba po namontovaní na bok, alebo zvislú priečku skrinky t.j. plná drážka a to iba v bokoch a spodnom dne cca 15 milimetrov od zadnej hrany. Horné dno bude o rovnakých 15 milimetrov plytšie. Za skrinkou tým vznikne malý priestor, umožňujúci pohodlné vedenie kuchynskej elektroinštalácie a skrinka nebude od steny odtláčaná menšími nerovnosťami.

Montáž bez závesného kovania

Najmenej využívaným spôsobom upevňovania horných kuchynských skriniek na stenu je ten, kedy sa nevyužije žiadne závesné kovanie. Najväčším nedostatkom je nemožnosť výškovej rektifikácie skrinky a menším problémom je mierne zmenšenie využiteľného objemu skrinky. Naopak výborne sa toto riešenie hodí pri montáži horných kuchynských skriniek na dutých stenách (drevostavby, sadrokartónové priečky).

Prehľad špecifických závesných kovaní a príslušenstva

• Závesné rektifikačné kovanie pre horné skrinky. Upevnenie kovania v korpuse naskrutkovaním.
• Závesné rektifikačné kovanie pre pravú stranu. Montáž pomocou skrutiek do steny korpusu.
• Závesné rektifikačné kovanie pre ľavú stranu. Montáž pomocou skrutiek do steny korpusu.
• Nosnosť 20 kg/ks.
• Pre závesné kovania SAH 15, SAH 116, SAH 130, SAH 215 a 216.
• Sada závesného kovania SAH 500 s poistkou proti vyveseniu.
• Závesné kovanie SCILM (Taliansko) pre horné zavesené korpusy. Montáž skrutiek na bočnici korpusu. Nosnosť kovania je 120kg/pár.
• Závesné rektifikačné kovanie na zafrézovanie do hrany korpusu. Minimálna hrúbka steny korpusu je 18mm.
• Závesné kovanie sa zalisuje do vyvŕtaného otvoru s priemerom 30 x 11,5 mm.
• Závesný plech pre závesné kovania. Dorazy proti bočnému skĺznutiu závesného kovania.
• Závesný plech pre závesné kovania. Bez dorazov proti bočnému skĺznutiu závesného kovania.
• Základný závesný plech spoločný pre všetky typy kovania LIBRA. Ľavá a pravá strana.
• Spoločná krytka pre všetky druhy rektifikačného kovania LIBRA. Kryje oba otvory pr.30- Plast, šedá farba / biela farba.
• Spoločná krytka pre všetky druhy rektifikačného kovania LIBRA. Kryje oba otvory pr.12- Kov nikel.
• Sada krytiek pre závesné kovanie Libra H11. Farba biela.
• Krytka závesného rektifikačné kovania ľavá / pravá.
• Sada závesného rektifikačného kovania pre pravú a ľavú stranu. Montáž pomocou skrutiek do bočnice korpusu.
• Kovanie na zavesenie dosiek a panelov (zrkadlo, obklad) na stenu. Kovanie sa zavŕta do chrbta (vŕtanie pr.35mm).
• Závesná lišta pre všetky typy kovaní LIBRA. Umožňuje použitie aretácie závesného kovania LIBRA.
• Rektifikačné kovanie s bielou plastovou krytkou, nosnosť 150kg na pár. Lišta z pozinkovanej ocele hr. 1,2mm. Dĺžka 2095mm. Zdvihnuté okraje závesnej lišty zamedzia zosunutiu skrine.
• Hliníkový profil pre Libra H7. H = 40,2 L = 2000mm. Slúži na spevnenie uchytenia. Zvýši nosnosť kovania.
• Sada závesného kovania, hmoždiniek a skrutiek na zavesenie spodných skriniek.
• Spojovacie kovanie pre korpus so skrutkou a excentrom. Nosnosť 130 kg / ks.
