Regulácie a termostaty na ovládanie obehového čerpadla sú kľúčové pre efektívnu a komfortnú prevádzku vykurovacieho systému. Slúžia na nastavenie teploty, ktorá je najčastejšie snímaná na kotlovom potrubí, a podľa tejto teploty obehové čerpadlo zapnú alebo vypnú. Toto riešenie má uplatnenie najmä pre nahrievanie zásobníka, akumulačnej nádoby alebo ochranu kotlového okruhu.

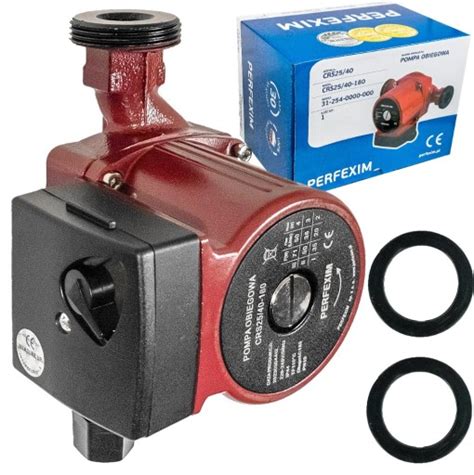

Typy termostatov pre ovládanie obehového čerpadla
Termostaty pre čerpadlá sú k dispozícií v rôznych vyhotoveniach, aby vyhovovali rôznym potrebám a typom vykurovacích systémov.
- Príložný termostat: Najjednoduchšie vyhotovenie klasického príložného termostatu funguje na základe bimetalu, ktorý zopne kontakt, najčastejšie fázu čerpadla. Je to ideálne riešenie pre základné spínanie.
- Kapilárny termostat: Kapilárny termostat s čidlom do jímky je vhodný pre presnejšiu reguláciu teploty priamo vo vode, napríklad pri vyhrievaní bojléra. Umožňuje nastavenie dvoch úrovní teplôt - spodnej spínacej a hornej vypínacej.
- Digitálny termostat: Digitálne termostaty ponúkajú vyššiu presnosť a možnosť pokročilejšieho nastavenia, avšak vyžadujú externé čidlo k obehovému čerpadlu, aby vypli čerpadlo, ak poklesne teplota vody.
Nižšie uvedená tabuľka sumarizuje základné charakteristiky týchto typov termostatov:
| Typ termostatu | Princíp fungovania | Typické použitie |
|---|---|---|
| Príložný termostat | Bimetal, spína kontakt na základe teploty potrubia | Spínanie obehového čerpadla pri dosiahnutí teploty na kotlovom potrubí |
| Kapilárny termostat | Čidlo v jímke, presnejšie meranie teploty kvapaliny | Regulácia ohrevu zásobníka TUV alebo akumulačnej nádoby |
| Digitálny termostat | Elektronické čidlo, presné nastavenie a zobrazovanie teploty | Všeobecná regulácia obehového čerpadla s vyššou presnosťou a flexibilitou |
Regulácia kondenzačných kotlov Protherm
V tomto článku sa budeme venovať nastaveniu kondenzačného kotla Protherm Medved Condens 25 (7-25 kW) a súvisiacim otázkam regulácie vykurovania a ohrevu vody. Tieto princípy sú aplikovateľné aj pre iné modely kotlov Protherm.
Konfigurácia vykurovacieho systému
Príkladom môže byť kotol Protherm Medved Condens 25 umiestnený v zateplenom dvojpodlažnom dome. Systém pozostáva z jedného vykurovacieho okruhu a okruhu na ohrev vody v 200-litrovom zásobníku. Súčasná spotreba energie sa pohybuje okolo 34 MWh ročne. Vykurovací systém je osadený doskovými radiátormi Korado, pričom v jednej miestnosti na prízemí je podlahové vodné kúrenie.

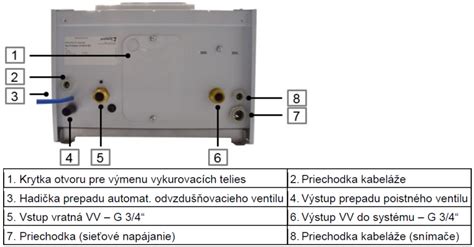

Protherm Medvěd Condens
Možnosti regulácie a nastavenia
Existuje niekoľko možností, ako optimalizovať prevádzku kotla a dosiahnuť komfortné vykurovanie pri nižšej spotrebe energie. Jednou z kľúčových možností je zavedenie ekvitermnej regulácie.
Ekvitermná regulácia
Pre zavedenie ekvitermnej regulácie je potrebné kotol Protherm Medved Condens vybaviť ekvitermným eBus regulátorom značky Protherm. Samotný kotol túto funkciu neposkytuje, aj keď umožňuje pripojenie vonkajšieho snímača teploty. Na nastavenie vykurovacej krivky je však nevyhnutný externý regulátor.
Odporúča sa použiť regulátor radu Thermolink alebo Examaster, ktorý je spojený s externým snímačom vonkajšej teploty. Tieto regulátory zároveň umožňujú riadiť aj prípravu teplej úžitkovej vody (TUV).
Pre optimálne nastavenie ekvitermnej regulácie je vhodné poradiť sa s certifikovaným servisným technikom kotla.

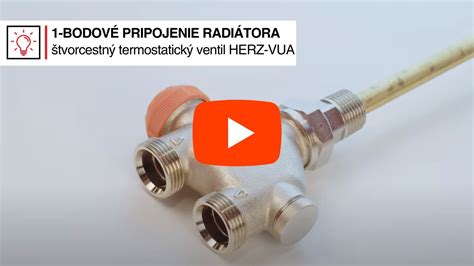

Nastavenie prietokov radiátorov
Po zavedení ekvitermnej regulácie je dôležité správne nastaviť prietoky vody jednotlivými radiátormi. Týmto krokom sa zabezpečí plynulé natápanie každej miestnosti na požadovanú teplotu.
Použitie inteligentných termostatických hlavíc
V prípade potreby častejšej zmeny teploty v jednotlivých miestnostiach počas dňa, je možné použiť inteligentné termostatické hlavice. Avšak, odporúča sa s ich inštaláciou počkať aspoň jednu vykurovaciu sezónu, aby bolo možné najprv optimalizovať základné nastavenia. Tieto hlavice môžu byť tiež integrované do existujúcich systémov inteligentnej domácnosti, ako je napríklad Zigbee.
Nastavenie minimálnej teploty pri zapínaní kotla
V prípade kotla Protherm Medved 30, ktorý je využívaný výhradne na vykurovanie a je napojený na rozdeľovač s tromi samostatnými vetvami ovládanými trojcestnými ventilmi, sa môže vyskytnúť problém s veľkým teplotným rozsahom medzi vypnutím a zapnutím kotla. Kotol sa môže zohriať na 80°C a vypnúť, pričom pri prevádzke klesne teplota až na 45°C, čo spôsobuje časté spínanie trojcestných ventilov.
Riešenie špecifických problémov s obehovými čerpadlami a reguláciou
Používatelia často hľadajú riešenia pre rôzne konfigurácie vykurovacích systémov a typov kotlov. Tu sú niektoré bežné otázky a odporúčania:
Kombinácia plynového kotla a pece na tuhé palivo
Ak máte plynový prietokový kotol a pec na tuhé palivo s výmenníkom, môžete použiť príložný termostat na spínanie obehového čerpadla aj počas fungovania plynového kotla. Klasický termostat spína beznapäťový kontakt až do 230V, takže tam môžete pripojiť hocijaký spotrebič bežného výkonu, bude rozpájať fázu. Avšak, ak máte na mysli kovové čidlo (bez zopnutia), to by nemalo byť použiteľné.
Regulácia ohrevu zásobníka TUV
Pre reguláciu vyhrievania bojléra, aby sa kotol spustil až pri určitej teplote vody (napr. 40°C) a vypol napr. pri 65°C, je ideálny kapilárny termostat s čidlom do jímky. Umožňuje nastaviť spodnú spínaciu a hornú vypínaciu teplotu, ideálne bez potreby externého napájania.
Riadenie viacerých čerpadiel a termostatov
Prepojenie štyroch izbových termostatov so štyrmi čerpadlami tak, aby každý termostat ovládal svoje čerpadlo, je možné. Je možné prepojiť diaľkové termostaty Salus s čerpadlami, aby každé pracovalo osobitne. Ide o to, aby každý termostat dával povel svojmu čerpadlu.
Problémy s trojcestnými ventilmi a cirkuláciou
Ak potrebujete reguláciu trojcestného ventilu z akumulačnej nádrže, ovládanú izbovým termostatom, kde sa ventil uzavrie pri dosiahnutí požadovanej teploty, ale čerpadlo ostane v zopnutom stave (aby nedošlo k prehrievaniu systému samotiažou), existujú na trhu špecializované regulácie. Pre udržiavanie teploty v radiátoroch na cca 60-70°C, keď je akumulačná nádoba nabitá aj na 105°C, je potrebné správne nastaviť TC 11M s vhodným bytovým termostatom.
Izbový termostat Salus 091 FL môže byť použitý na spínanie obehového čerpadla, ktoré by vedelo podľa teploty v izbe vypnúť a zapnúť čerpadlo v kotolni. Pre tento účel by bol vhodný regulátor AT 10, cez ktorý prepojíte fázu čerpadla a bude fungovať presne tak, ako je požadované.
Merače funkčnosti obehového čerpadla
Na zistenie funkčnosti obehového čerpadla na kúrení sa používajú jednoduché magnetické merače, ktoré po priložení k čerpadlu indikujú jeho činnosť. Avšak, tieto nie sú bežne v predaji v rámci komponentov pre vykurovacie systémy.
