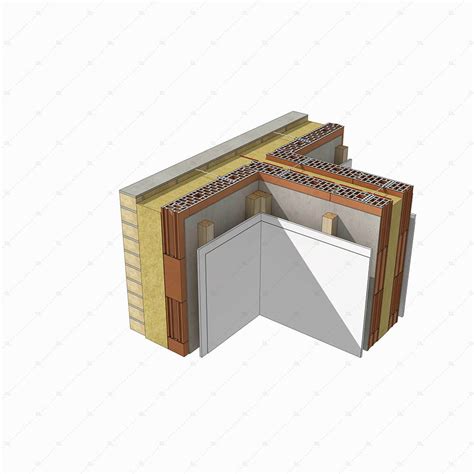

Detailné riešenia napojenia konštrukcie na stropný systém Porotherm

Stropná konštrukcia je dôležitou súčasťou každej stavby, preto výber typu stropu musíme dôkladne zvážiť. Vďaka rýchlosti a jednoduchosti montáže si montovaný tehlový strop udržiava dlhoročnú tradíciu. Stropný systém Porotherm je súčasťou kompletného tehlového stavebného systému, ktorý zabezpečuje celistvosť a stabilitu celej stavby. Žiaden dom nemôže byť bez okien, dverí a stropu. Strop Porotherm je montovaný stropný systém z nosníkov a vložiek, ktorý sa priamo na stavbe zaleje betónom požadovanej triedy. Je určený pre prevažne statické zaťaženie a na zhotovenie stropov s rozpätím 1,5 až 7,75 m.

Hlavné prvky stropného systému Porotherm

Kľúčovými komponentmi stropného systému Porotherm sú keramické predpäté stropné nosníky (KPSN) a keramické stropné vložky (KSV). Ako doplnkový prvok sa používajú vencové tehly s tepelnoizolačnou vrstvou (VT).

Keramické predpäté stropné nosníky (KPSN)

• Keramické predpäté nosníky Porotherm sú nosnými prvkami stropného systému.
• V priereze majú rozmery 120x65 mm.
• Nosníky sú na oboch koncoch opatrené strmeňmi, ktoré majú funkciu šmykovej výstuže.
• V prepravnej polohe sú ohnuté do roviny horného povrchu nosníka.

Keramické stropné vložky (KSV)

• Keramické stropné vložky Porotherm sú určené len na použitie s predpätými nosníkmi Porotherm.
• Výška a dĺžka stropných vložiek sú rovnaké.

Betón a ďalšie konštrukčné detaily

Ďalšie časti keramického stropu Porotherm sa zhotovujú priamo na stavbe. Betón je jednou z najdôležitejších častí kompletnej stropnej konštrukcie, pričom sa používa betón triedy C20/25. Konštrukčná výška stropu je potom 210 - 240 mm. Výška venca je zhodná s výškou stropu a veniec sa vystužuje podľa konštrukčných zásad pre vystužovanie železobetónových konštrukcií.

Montáž stropného systému Porotherm

Proces montáže stropu Porotherm je navrhnutý pre efektivitu a spoľahlivosť, pričom zahŕňa niekoľko kľúčových krokov.

Ukladanie nosníkov

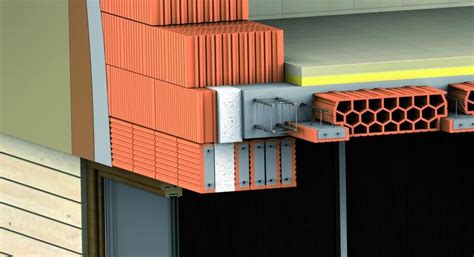

Nosníky ukladáme podľa kladačského výkresu priamo na posledný rad tehál. Nosníky smú byť podopreté iba na koncoch (prostý nosník). V prípade veľkých nerovností je potrebné podklad pred ukladaním nosníkov vyrovnať betónovou vrstvou hr. 30-50 mm. Nosníky začíname ukladať vždy od kraja stropného poľa. Prvý nosník uložíme podľa kladačského výkresu, kde by mala byť vyznačená jeho osová vzdialenosť od priľahlej steny.

Podopretie nosníkov

Nosníky je nutné podoprieť podperami. Nosníky dlhšie ako 4,00 m treba podoprieť už pri ich ukladaní, aby nedošlo k poškodeniu v dôsledku nadmerného priehybu od vlastnej tiaže. Pomocou podopretia vnesieme do každého poľa stropu aj predpísané montážne nadvýšenie v strede rozpätia stropu.

POZOR: Stojky podpier nesmú byť opreté priamo na nespevnený terén, aby sa pri zaťažení čerstvým betónom pri betonáži stropu nezaborili. Mohli by tak dôjsť k nežiaducemu priehybu stropu. V prípade, že pod stropom je nespevnený terén, musíme pod stojkami vytvoriť roznášacie pätky napr. z betónových dosiek.

Ukladanie stropných vložiek a vencová tehla

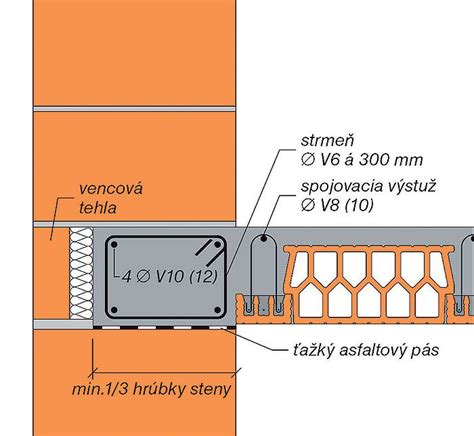

Stropné vložky ukladáme nasucho vždy medzi dva nosníky. Pri ich ukladaní nie je povolené na ne stúpať. Pre tento účel je potrebné cez stropné vložky položiť dosku. Stropné vložky by nemali zasahovať nad nosnú stenu. Po obvode stropu vymurujeme vencovú tehlu tak, aby tepelná izolácia smerovala dovnútra.

Spojovacia výstuž a betonáž

Na koncoch a v strede nosníkov sú strmene, ktoré sú ohnuté k hornému povrchu nosníkov. Do strmeňov na koncoch nosníkov vkladáme tzv. spojovaciu výstuž. Pre spojovaciu výstuž platí zásada: presah za vnútorný líc nosnej steny na dĺžku 1/6 rozpätia, minimálne však 0,8 m. Pri betonáži stropu betónujeme súčasne aj stužujúci veniec, ktorý je v úrovni stropu a má rovnakú výšku. Na zaliatie stropu používame betón triedy C 20/25. Hrúbka betónovej dosky môže byť 40 až 70 mm, čo má vplyv na únosnosť stropu.

Betonáž musí prebiehať rovnomerne. Pred betonážou treba najmä v letných mesiacoch stropné vložky a nosníky dôkladne poliať vodou, aby sa predišlo prudkému úbytku vody z čerstvého betónu vplyvom nasiakavosti keramického črepu. Betón treba v letnom období chrániť proti rýchlemu vysychaniu pravidelným polievaním. V zimnom období je povolené betónovať bez špeciálnych prísad proti zamrznutiu do +5°C. Stropná konštrukcia dosahuje svoju navrhovanú únosnosť po uplynutí 28 dní od betonáže.

Preklady Porotherm pre otvory v stropnom systéme

Preklady predstavujú organickú súčasť tehlového stavebného systému Porotherm a sú nevyhnutné pre vytváranie otvorov v nosných stenách, či už pre okná, dvere alebo iné prechody, vrátane prípadných otvorov pre schodiská. Keramické preklady sú vyplnené tvarovky a sú súčasťou tehlového systému portfólia Porotherm. Rovnako ako tehly, aj tvarovky pre preklady sú vyrobené z prírodného materiálu - hliny. Celá produktová rada Porotherm vzniká vypaľovaním v tehliarskej peci, kde sa teplota pohybuje okolo 900° C. Počas výpalu prebehnú v materiáli nevratné fyzikálno-chemické zmeny a tehla, rovnako ako preklady, nadobúdajú tvarovú a rozmerovú stabilitu. Objemové zmeny pálených stavebných materiálov v dôsledku vysychania alebo navlhnutia sú prakticky nulové. U tehlového muriva a prekladov je riziko vzniku trhlín znížené na minimum, preto je veľmi dobrým podkladom pod omietky.

Keramické preklady nadobúdajú úplnú únosnosť až po osadení do cementovej malty. V obvodovom murive sa preklady kombinujú s tepelnou izoláciou, čím sa odstránia tepelné mosty. Preklad sa má správne osadiť na maltové lôžko. Pri osadení prekladov okien a dverí do obvodového muriva, je dôležité dodržať statický návrh, ktorý určí počet prekladov na stavbe. Kompletný preklad nad otvorom sa zhotoví vyskladaním z potrebného počtu prefabrikátov v závislosti od hrúbky steny, resp. od zaťaženia. Keramické preklady Porotherm sú tzv. prefabrikátmi, čo znamená, že výrobok je certifikovaný a pravidelne testovaný s garantovanými technickými parametrami od výrobcu. Pri správnej montáži poskytuje záruku, že konštrukcia s použitím prekladu bude plniť svoju funkciu.

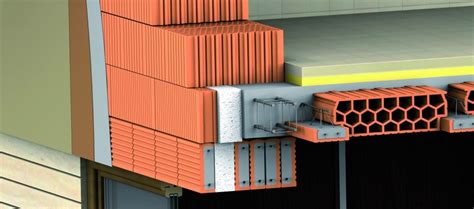

Typy prekladov Porotherm

Porotherm ponúka rôzne typy prekladov, ktoré sú prispôsobené pre špecifické požiadavky a rozpätia otvorov.

Keramické preklady Porotherm KP 7

• Preklady Porotherm KP 7 sú prefabrikáty, betónované do špeciálnych keramických tvaroviek, ktoré vytvárajú priestor pre súvislý betónový prierez vystužený betonárskou výstužou.
• Sú nosné (zaťažiteľné) hneď po zabudovaní, bez potreby montážneho podoprenia.
• Preklady KP 7 netreba počas montáže podopierať.
• Majú univerzálne použitie v murovaných stenách pre otvory s rozpätím 0,75 až 3,00 m.
• Vyrábajú sa v dĺžkach od 1,00 m do 3,25 m odstupňovaných po 0,25 m pre rozpony 0,75 až 2,75 m.
• Preklad má v reze rozmery 70 x 238 mm.

Keramické predpäté preklady Porotherm KPP 12

• Samotné keramické predpäté preklady Porotherm KPP 12 nie sú nosné.
• Kompletný, tzv. spriahnutý preklad vznikne z potrebného počtu predpätých prekladov po vymurovaní alebo vybetónovaní tzv. tlačenej zóny nad prekladom.
• Predpäté preklady Porotherm KPP 12 tvoria ťahanú oblasť prierezu spriahnutého prekladu.
• Majú univerzálne použitie v murovaných stenách pre otvory s rozpätím 0,50 až 2,75 m.
• Sú vhodné predovšetkým na zhotovenie prekladov vo vnútorných nosných a nenosných stenách.
• Vyrábajú sa v dĺžkach od 1,00 m do 3,00 m odstupňovaných po 250 mm pre rozpätia otvorov 0,75 až 2,75 m.
• Pred murovaním alebo betónovaním tlakovej zóny treba preklady podoprieť a to na maximálny rozpon 1,00 m.

Keramické preklady Porotherm KPP 10

• Keramické preklady Porotherm KPP 10 sú prefabrikáty z predpätého betónu zhotovené do keramických tvaroviek.
• Číslo v názve označuje šírku prekladu v cm.
• Samotné preklady nie sú nosné.
• Nosný prvok, tzv. spriahnutý preklad, vznikne z potrebného počtu prekladov Porotherm KPP 10 až po zhotovení murovanej alebo betónovej tlačenej zóny nad prekladom.
• Predpäté preklady Porotherm KPP 10 tvoria ťahanú oblasť prierezu spriahnutého prekladu.
• Majú univerzálne použitie v murovaných stenách pre otvory okien a dverí s rozpätím 0,75 až 3,00 m.

Roletové a žalúziové preklady Porotherm KP Vario

• Roletové a žalúziové preklady Porotherm KP Vario sa používajú ako nosné prvky nad okennými a dvernými otvormi v murovaných obvodových stenách s možnosťou zabudovania vonkajších roliet alebo žalúzií.
• Skladajú sa z dvoch dielov - z vnútorného nosného dielu, čo je železobetónový preklad s keramickým povrchom a z vonkajšieho tepelnoizolačného dielu, do ktorého sa osadzuje roletová alebo žalúziová schránka.
• Roletový preklad Vario je špeciálny druh prekladu umožňujúci schovať schránku navíjacej rolety alebo žalúzií do nadpražia.
• Preklady Porotherm KP Vario do dĺžky 1750 mm sú nosné bez ďalších spolupôsobiacich prvkov zhotovených na stavbe.
• Preklady Porotherm KP Vario dĺžky 2 000 mm a dlhšie sú navrhnuté ako preklady spriahnuté. Spriahnutie (spolupôsobenie) so stužujúcim vencom v rovine stropnej konštrukcie je zabezpečené zváranou priestorovou výstužou, ktorá vyčnieva z prefabrikovaného ŽB prekladu.

Všeobecné pokyny pre preklady

Preklady Porotherm sa ukladajú do lôžka z cementovej malty zásadne na celé tehly. Preklady sa môžu skracovať pílením pomocou vhodného náradia, nie však sekaním.

Informácie pre projektantov a návrh stropu

Pri návrhu stropu je dôležité zohľadniť nielen statické požiadavky, ale aj dispozičné usporiadanie objektu. Stropný systém Porotherm je súčasťou kompletného tehlového stavebného systému, a preto sú dostupné podklady, ktoré poskytujú informácie o tepelných a akustických vlastnostiach, statike, požárnej odolnosti a ďalších relevantných aspektoch. Tieto informácie sú dôležité pri návrhu budov, pretože umožňujú správne zohľadniť vlastnosti tehál pri navrhovaní stavebných prvkov a celkovej konštrukcie. Vzorové detaily sú doporučené pre bežné objekty, ako sú typické rodinné domy (podmienky vyhovujú ČSN EN 1996-3, dle Prílohy A).
