Podlahové vykurovanie: Princíp, typy a výhody moderného komfortu

Podlahové vykurovanie patrí medzi riešenia, ktoré v posledných rokoch čoraz viac dominujú v novostavbách aj pri rekonštrukciách. Kým kedysi bolo považované za nadštandardný prvok luxusného bývania, dnes sa stáva bežnou voľbou pre rodinné domy, byty či moderné administratívne priestory. Medzi najmodernejšie a obľúbené spôsoby patrí podlahové vykurovanie, ktoré sa inštaluje hlavne v novostavbách či pri rekonštrukciách.

Na rozdiel od tradičných konvekčných systémov, ktoré ohrievajú primárne vzduch (napríklad radiátory), podlahové vykurovanie využíva princíp sálania tepla z veľkej plochy - teda z celej podlahy. V praxi to znamená, že teplo sa nešíri iba prúdením vzduchu, ale najmä vyžarovaním, podobne ako pri slnečných lúčoch. Pri bežnom vykurovaní odovzdávajú radiátory či konvektory svoje teplo okolitému vzduchu, ktorý stúpa nahor a odovzdáva teplo okolitým objektom. Ochladený vzduch potom klesá nadol, kde sa znovu ohrieva a celý cyklus sa opakuje. Tento jav sa nazýva konvekcia a vzniká pri ňom citeľný teplotný rozdiel medzi úrovňou podlahy a hlavy, čo má za následok zníženie tepelného komfortu.

Podlahové vykurovanie predstavuje jeden z najstarších, no zároveň aj najmodernejších spôsobov vykurovania budov. Jeho korene siahajú až do čias Rímskej ríše, kde bolo známe pod označením hypokaustum. Po páde impéria na túto techniku na dlhú dobu zabudli, pričom k jeho renesancii došlo až v 70. rokoch 20. storočia. V súčasnosti patrí podlahové vykurovanie medzi tzv. plošné vykurovacie systémy.

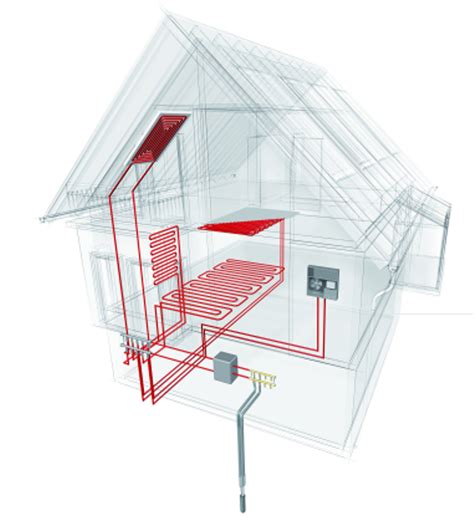

Ako podlahové vykurovanie funguje? Základný princíp sálania

Podlahové vykurovanie funguje na princípe sálania. Prináša vám teda príjemný pocit tepla - podobne ako hrejivé slnečné lúče na jar - a aj rovnomerne vyhriatu miestnosť. Základným princípom teplovodného podlahového vykurovania je cirkulácia vody v rúrkach, ktoré sú uložené pod podlahovou krytinou, zvyčajne zaliate v poterovej vrstve. Voda ohrieva rúrky, ktoré následne odovzdávajú teplo poteru a tým aj celej podlahe. Teplo sa následne rovnomerne sála do miestnosti. Podlahové vykurovanie využíva na prenos tepla sálanie, pri ktorom máte pocit príjemného hrejivého tepla.

Kľúčové výhody podlahového vykurovania

Rovnomerné rozloženie tepla a tepelný komfort

Jednou z najväčších výhod podlahového vykurovania je rovnomernosť teploty. Teplo sa šíri rovnomerne po celej ploche miestnosti, čím sa eliminujú studené zóny a teplotné rozdiely medzi podlahou a stropom. Pocitovo je tak dosiahnutý vyšší komfort pri nižšej celkovej teplote v miestnosti.

Zdravšie prostredie a menej prachu

Keďže systém funguje na princípe sálania, nedochádza k výraznému prúdeniu vzduchu, ktoré by vírilo prach. Minimalizuje sa vírenie prachu a roztočov, čo je obzvlášť prospešné pre alergikov a astmatikov. Na rozdiel od radiátorov nepredstavuje ďalší predmet, z ktorého musíte utierať prach (podlahu vysávate a umývate tak či tak).

Úspora priestoru a estetika

Ďalším významným plusom je fakt, že podlahové vykurovanie nepotrebuje radiátory ani viditeľné telesá. Na rozdiel od radiátorov, ktoré zaberajú priestor pri stenách, poskytuje podlahovka väčšie možnosti pri rozmiestnení nábytku v izbách.

Energetická efektivita a nízkoteplotná prevádzka

Podlahové vykurovanie patrí medzi nízkoteplotné systémy. Platí to aj napriek nižšej povrchovej teplote podlahy - na dosiahnutie komfortnej teploty v miestnosti (21 - 22 °C) stačí, keď bude podlaha vyhriata iba na 22 - 25 °C. Nízka teplota podlahy je dôležitá aj z hľadiska zdravia. Hygienické normy dovoľujú vykurovať podlahu v obytných miestnostiach na max. 29 °C. Nízka teplota podlahového vykurovania je ideálna na využitie moderných nízkoteplotných vykurovacích zdrojov, napríklad kondenzačného kotla s modernou reguláciou. Ten pracuje najúspornejšie práve v nízkoteplotnom kondenzačnom režime. Okrem toho je aj úsporné, keďže vykurovacie plochy sú veľké a vykurovacia voda môže mať nižšiu teplotu než v prípade radiátorov. Vzhľadom na veľké vykurovacie plochy totiž „podlahovke“ stačí omnoho nižšia teplota vykurovacej vody. Tým sú nižšie aj tepelné straty.

Konštrukcia a typy podlahového vykurovania

Princíp podlahového vykurovania je na prvý pohľad jednoduchý. Základom sú starostlivo pripravený projekt, výber vhodného typu komponentov, zdroja vykurovania, správne uloženie rúrok a zohľadnenie typu použitej podlahy a ďalších vlastností objektu. Aby podlahovka fungovala 100 % efektívne a spoľahlivo, musí kúrenár dodržať postup montáže každej z týchto súčastí. Inštaláciu zverte odborníkom.

Vrstvy podlahového vykurovania

Prvou vrstvou v konštrukcii podlahového vykurovania je izolácia. Tá zabraňuje tomu, aby teplo unikalo do iných priestorov. Polystyrén pod podlahové kúrenie alebo iný izolačný materiál je obvykle položený priamo na betónovej podlahe, spodnú vrstvu teda tvorí hydroizolačná fólia. Nevyhnutnosťou je izolačná vrstva, ktorá zabráni únikom tepla cez podlahu (tie môžu v prípade neizolovanej podlahy tvoriť až 20 % tepelných strát domu).

Nad izolačnou vrstvou je uložený nosný systém podlahového vykurovania. Existuje niekoľko typov nosných systémov:

• Nopové dosky:

  Sú vyrobené z plastu, na povrchu majú množstvo výstupkov. Medzi ne inštalatér vtlačí rúrky, čím vytvorí požadovaný tvar potrubia.

• Systém tacker:

  Tvoria ho ploché plastové dosky, rúrky sa prichytávajú na ľubovoľné miesto pomocou nastreľovacích sponiek. Inštalácia je rýchlejšia, je to však práca pre dvoch.

• Dosky so suchým zipsom:

  Rúrky sú ovinuté páskou so suchým zipsom, ktorým je potiahnutá aj podlaha. Pri inštalácii teda stačí rúrky pritlačiť k podlahe.

• Vodiace lišty:

  Používajú sa pri meandrovej inštalácii. Rúrky inštalatér prichytáva vedľa seba do vodiacich líšt.

• Polystyrénové systémové dosky:

  Rúrky inštalatér ukladá do drážok, ktoré sú v doskách z expandovaného polystyrénu pripravené už vo výrobe. Vrchné vrstvy dosiek tvoria hliníkové profily, ktoré zabezpečujú lepšie rozloženie tepla.

Rúrky podlahového vykurovania sú vyrobené z plastovo-hliníkových kompozitných materiálov. Ukladajú sa do dvoch základných tvarov:

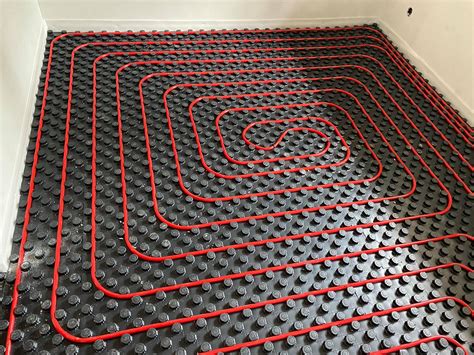

• Do špirály:

  Vykurovacia voda najprv putuje po špirále do stredu miestnosti. Odtiaľ sa vracia vratnou rúrkou po rovnakej trajektórii. Výsledkom je rovnomerná teplota od okrajov až po stred miestnosti.

• Do meandrov:

  Vykurovacia voda putuje z jedného okraja miestnosti na druhý, kde sa oblúkom stáča späť na začiatok. Tam sa znovu stáča na druhý okraj atď. Ako voda putuje po meandroch z jednej strany miestnosti na druhú, ochladzuje sa. Teplota podlahy teda nie je taká rovnomerná ako pri inštalácii do špirály. Pri každom z tvarov je dôležitý aj rozstup rúrok. Aby bolo vykurovanie efektívne a teplota rovnomerná, rúrky musia byť naskladané v presných vzdialenostiach.

Poter na podlahové kúrenie nie je pevne spojený s objektom, keďže vplyvom teplotných zmien sa rozťahuje a zmršťuje. Prijíma teplo z vykurovacích rúrok a rovnomerne ho rozkladá po celej miestnosti. Zároveň teplo akumuluje, takže ho do miestnosti odovzdáva ešte dlho po vypnutí vykurovania. Podlahové vykurovanie má teda určitú zotrvačnosť. Teplotné zmeny sú plynulé a komfortné.

Typy podlahového vykurovania

Okrem teplovodného existuje aj elektrické podlahové kúrenie. Okrem toho existuje aj tzv. suché podlahové kúrenie.

Teplovodné podlahové vykurovanie

Tento systém využíva na prenos tepla teplú vodu cirkulujúcu v sieťach potrubí. Existuje niekoľko spôsobov inštalácie:

• Mokrá inštalácia:

  Je najčastejšie používanou metódou pri novostavbách alebo pri komplexných rekonštrukciách. Rúrky sa ukladajú do čerstvo zaliateho poteru. Na izolovanú podlahovú dosku sa pripevnia vykurovacie rúrky a následne sa zaleje poterová vrstva. Tento spôsob je síce časovo a priestorovo náročnejší (zvyšuje sa výška podlahy), ale zároveň poskytuje vynikajúce vlastnosti pre akumuláciu a distribúciu tepla.

• Suchá inštalácia:

  Táto metóda je vhodnejšia pre rekonštrukcie starších budov, kde nie je možné výrazne zvýšiť výšku podlahy. Existujú rôzne varianty:
  • Pokládka pomocou frézovania: Špeciálnym strojom sa do existujúceho poteru vyfrézujú drážky, do ktorých sa následne umiestnia vykurovacie rúrky. Táto metóda nevyžaduje zvýšenie podlahy, ale nie každý poter je na ňu vhodný a je nutné overiť individuálne podmienky.
  • Inštalácia do suchých stavebných prvkov: Vykurovacie rúrky sa kladú na izolačnú vrstvu a prekryjú sa špeciálnymi doskami (napr. sadrovláknitými, drevenými), ktoré zabezpečujú distribúciu tepla. Na tieto dosky sa následne inštaluje finálna podlahová krytina.

Elektrické podlahové vykurovanie

Tento systém využíva elektrickú energiu na ohrev vykurovacích rohoží, káblov alebo fólií, ktoré sa umiestňujú pod podlahovú krytinu. Elektrické podlahové vykurovanie:

• Je ideálne pre rekonštrukciu jednotlivých miestností, napríklad kúpeľní, kde nie je nutné vykurovať celú budovu.
• Vykurovacie rohože alebo fólie majú nízku stavebnú výšku (cca 4,3 mm pre rohož, cca 7 mm pre fóliu pod plávajúcu podlahu), čo minimalizuje zvýšenie výšky podlahy.
• Nevyžaduje technickú miestnosť ani zložité rozvody vody.
• Je prakticky bezúdržbové s extrémne dlhou životnosťou (50 rokov a viac pri správnej inštalácii).
• Umožňuje rekonštrukciu po etapách, miestnosť po miestnosti.
• Je ekologické, ak je kombinované s obnoviteľnými zdrojmi energie (napr. solárne panely).

Hlavnou nevýhodou elektrického podlahového vykurovania sú vyššie prevádzkové náklady v porovnaní s teplovodným systémom, najmä pri nedostatočnom zateplení objektu. Pri výpadku elektrickej energie sa kúrenie automaticky vypne.

Výber podlahovej krytiny pre podlahové vykurovanie

Nad typom podlahy sa zamyslite už počas projektovania vykurovacieho systému. Čím má krytina menší tepelný odpor, tým je prestup tepla do miestnosti rýchlejší. Podlahové vykurovanie môžete nainštalovať pod množstvo druhov podlahovej krytiny.

• Najvhodnejšie sú: Dlaždice (keramické, kamenné), keďže majú dobrú tepelnú vodivosť. Prírodný kameň má podobné vlastnosti ako dlažba. Vinylové podlahy sú často špeciálne navrhnuté pre podlahové vykurovanie. Laminátové podlahy s nízkym tepelným odporom a certifikáciou pre podlahové vykurovanie. Drevené parkety z tvrdého dreva, s hrúbkou do 8 mm a certifikáciou.
• Menej vhodné sú: Hrubé koberce s vysokým vlasom alebo podlahy z mäkkého dreva, ktoré pôsobia ako tepelný izolant a prenosu tepla bránia. Laminátové alebo drevené parkety môžu klásť teplu vyšší odpor. Niektoré majú aj vyššiu tepelnú rozťažnosť a po zohriatí sa medzi nimi objavia medzery.

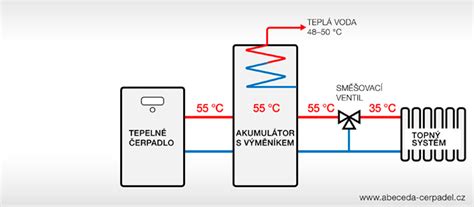

Podlahové vykurovanie a tepelné čerpadlá: Úsporná kombinácia

Kombinácia podlahového vykurovania s tepelným čerpadlom je veľmi obľúbenou a častou voľbou pre novostavby. Systémy podlahového vykurovania sú veľmi úsporné na prevádzku a zároveň poskytujú vysokú úroveň tepelného komfortu. Tepelné čerpadlá sa často používajú v spojení so systémami podlahového vykurovania, pretože ich rozvody sú rozložené na veľkej ploche a na vyhriatie miestnosti im tak postačia aj nízke prietokové teploty, ktoré zvyšujú účinnosť tepelného čerpadla.

V zásade platí, že čím nižšia je požadovaná teplota prietoku a potreba tepla v budove, tým efektívnejšie možno tepelné čerpadlo prevádzkovať. Účinnosť tepelných čerpadiel výrazne závisí od teplotného rozdielu, ktorý je potrebné prekonať medzi výstupným systémom (napríklad teplota prietoku v potrubí podlahového vykurovania) a zdrojom tepla (vzduch, podzemná voda, pôda). Čím menší je teplotný rozdiel, tým menej elektrickej energie je potrebné na zvýšenie teploty. Preto by sa pre tepelné čerpadlo mali vyberať čo najnižšie teploty prietoku, menšie ako 50 °C. V dobre tepelne izolovaných domoch možno dosiahnuť aj o niečo nižšie hodnoty.

Regulácia vykurovacieho systému s tepelným čerpadlom

Správne nastavenie tepelného čerpadla a podlahového vykurovania najlepšie vykoná odborník. Vykurovanie sa reguluje pomocou tzv. vykurovacej krivky. Tá opisuje vzťah medzi teplotou prietoku a vonkajšou teplotou. Vykurovacia krivka hovorí tepelnému čerpadlu, aká teplota prietoku je vhodná pre akú vonkajšiu teplotu, a tak zabezpečuje, aby sa prostredníctvom podlahového vykurovania vždy dodávalo do domácnosti dostatočné množstvo tepla. Ak vonkajšia teplota klesne, vykurovací systém musí poskytnúť primerane vyšší výkon, aby sa zabezpečila požadovaná teplota v miestnosti. Nové, dobre izolované domy majú zvyčajne plochú vykurovaciu krivku, zatiaľ čo staršie budovy so slabou izoláciou majú strmú vykurovaciu krivku. Čím je vykurovacia krivka nastavená plochejšie, tým nižšie budú prietokové teploty. Pre optimálnu súčinnosť tepelného čerpadla a podlahového vykurovania sa odporúča vykonať hydraulické vyváženie vykurovacieho systému. Tu sa skrýva ďalší potenciál úspory energie a nákladov. Hydraulické vyváženie zabezpečuje rovnomernú distribúciu tepla v celom dome optimalizáciou objemových prietokov a tlakových pomerov vo vykurovacom systéme.

Chladenie pomocou podlahového vykurovania

Ďalšou výhodou kombinácie podlahového vykurovania s tepelným čerpadlom je, že s ňou môžete miestnosti efektívne vykurovať aj chladiť. Predpokladom na to je reverzibilné vykurovanie tepelným čerpadlom ako alternatíva ku klimatizácii. Systémy nástenného a podlahového vykurovania sú vďaka svojej veľkej ploche oveľa vhodnejšie na chladenie ako bežné radiátory. Pri chladení pomocou tepelných čerpadiel je okruh chladiva reverzný. Pri chladiacom efekte sa teplo z vykurovania odvádza von, čím sa vykurovací systém ochladzuje. Studená voda potom prúdi cez vykurovacie potrubia v podlahe a miestnosti klimatizuje.

Obehové čerpadlá pre podlahové vykurovanie

V každom vykurovacom systéme (najmä v systéme podlahového vykurovania) musí byť čerpadlo. Je to nevyhnutné pre cirkuláciu kvapaliny v systéme. V jeho neprítomnosti nedôjde k výmene teplých a studených kvapalín. Obehové čerpadlá pre ústredné vykurovanie alebo podlahové kúrenie sú zariadenia na vytláčanie vody z kotla do kúrenia. Zabudovanými lopatkami poháňajú vodu v trubkách na kúrenie. Všetky moderné a nové obehové čerpadlá musia spĺňať mnohé kritériá, predovšetkým dlhú životnosť, prácu s nízkym hlukom, keďže zvuk v potrubí a vode sa šíri o mnoho ďalej a nízku elektrickú spotrebu. Lopatky v moderných čerpadlách sú mokro bežné s nastavením rýchlosti otáčok motora. Táto funkcia môže slúžiť na zlepšenie doregulovania vykurovacieho systému.

Výber správneho čerpadla je kľúčom k úspešnej prevádzke celého systému. Pri výbere všetkých detailov systému je potrebné zvážiť mnoho parametrov. Musíte poznať technické parametre systému, priestor miestnosti, kde bude teplá podlaha, ako aj možné tepelné straty v samotnom okruhu.

Parametre pre výber čerpadla

• Výkon čerpadla:

  Vypočíta sa v metroch kubických za hodinu prevádzky čerpadla. Je potrebné vypočítať minimálnu kapacitu, ktorá bude dostatočná pre prevádzku a cirkuláciu vody v systéme. Je žiaduce pridať k výslednému výkonu 10 až 20% na sklade.

• Hlava:

  Pre prekonanie dlhých vzdialeností, ohyby a zalomenia rúrok vyžaduje jednotku s veľkým tlakom.

Priemerná hodnota pre obytné priestory je prietok 2,6-2,8 m³ za hodinu a tlak 5-6 m.

Náklady na podlahové vykurovanie

Náklady na podlahové vykurovanie závisia od spôsobu inštalácie. Systém teplovodného podlahového vykurovania (tenkovrstvový) stojí v najlacnejšom prípade približne 30 až 60 eur za štvorcový meter vrátane inštalácie, v najdrahšom variante (suchý systém) približne 70 až 100 eur za štvorcový meter.

Regulácia a údržba podlahového vykurovania

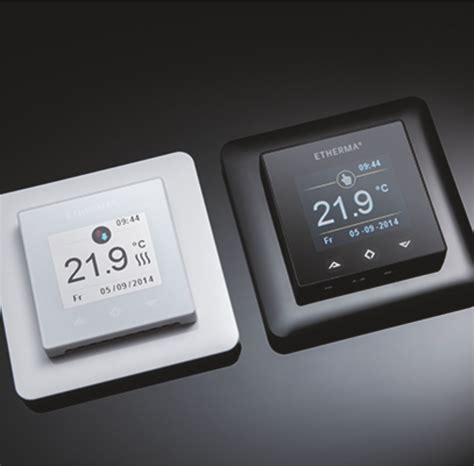

Podlahové vykurovanie je možné regulovať pomocou termostatov, ktoré riadia teplotu v jednotlivých miestnostiach. Dobré vedieť: Ďalšou výhodou podlahového vykurovania je samoregulačný účinok. Keď sa dosiahnu nastavené teploty alebo sa teplota v miestnosti zvýši v dôsledku iných faktorov, napríklad slnečného žiarenia, vykurovanie sa automaticky reguluje a zníži tepelný výkon.

Ak chcete podlahové vykurovanie nastaviť správne, mali by ste dbať na to, aby ste izbový termostat nenastavovali príliš často. Systémy podlahového vykurovania majú pomalú reakciu a niekedy potrebujú niekoľko hodín, kým miestnosť vyhrejú na požadovanú teplotu. S individuálnou reguláciou miestnosti pre podlahové vykurovanie možno teplotu v každej miestnosti regulovať individuálne podľa požiadaviek používateľa.

Údržba

Elektrické podlahové vykurovanie je prakticky bezúdržbové. Po správnej inštalácii si nevyžaduje žiadne pravidelné servisné zásahy.

Teplovodné podlahové vykurovanie si vyžaduje pravidelný ročný servis, najmä ak je systém prevádzkovaný v kombinácii s tepelným čerpadlom alebo iným centrálnym zdrojom tepla. Pri použití kvalitných komponentov a pri odbornej montáži je bezúdržbová. Podlahové vykurovanie je bezúdržbové a bude vám slúžiť desaťročia. Musí však byť správne navrhnuté (projekt je nevyhnutnosťou) a nainštalované odborníkom. Odborníci musia v projekte zohľadniť tepelné straty objektu, rozlohu miestností, výšku stropu, ale aj typ podlahy či rozmiestnenie nábytku.
