Debniace tvárnice, známe v stavebnom žargóne ako „DT-čka“, predstavujú efektívne riešenie pre vytvorenie pevných betónových alebo železobetónových stien. Ich správne murovanie a vystuženie železom je kľúčové pre dlhú životnosť a stabilitu akejkoľvek konštrukcie. Tento článok vás prevedie celým procesom od prípravy základov až po dokončovacie práce.
Čo sú debniace tvárnice (DT-čka) a ich využitie?

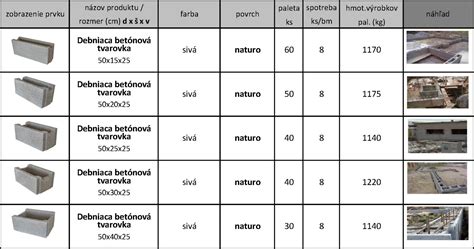

Debniace tvárnice sa používajú na skryté debnenie pre vytvorenie betónovej resp. železobetónovej steny. Ich najčastejšie využitie je pri stavbe základov, nosných stien pivníc a suterénu. Bežne sa dnes používajú tvárnice s 30 alebo 40 cm šírkou. V našich stavebninách nájdete debniace tvarovky napr. od firmy AZBETON s výškou 250 mm, dĺžkou 500 mm a s rôznymi šírkami 150, 200, 250, 300, 400 mm. Pre špecifické konštrukcie, ako sú stĺpy, sa odporúča použiť debniace tvárnice s rozmerom 300 × 300 mm, zatiaľ čo pre múrovú časť sú vhodné tvárnice so šírkou 200 mm.
Prečo je dôležité vystuženie železom?

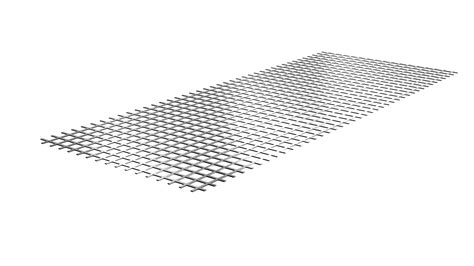

Na to, aby ste vôbec položili základy Vášho domu alebo inej konštrukcie, budete potrebovať jednu z hlavných hutníckych surovín - železo, predovšetkým kari rohože, roxory či železné profily. Poslúžia Vám na vystuženie základových dosiek a ďalších betónových konštrukcií. Roxor sa vkladá do betónu, za účelom zvýšenia jeho nosnosti a zlepšenia mechanických vlastností. Bežná kari sieť sa skladá z rebrovaných oceľových drôtov priemeru 4, 5, 6, 8, 10, 12 mm. Oká sú v rozmeroch 100 x 100 mm, alebo 150 x 150 mm, 200 x 200 mm.
Príprava základov pre stavbu z DT tvárnic
Základným predpokladom pre úspešnú realizáciu je spracovaná projektová dokumentácia v súlade s platnými technickými normami a predpismi. Návrh základov rodinného domu je súčasťou projektovej dokumentácie. Zemné práce treba vykonať počas vhodných klimatických podmienok - keď nemrzne alebo neprší a zemina nie je premočená. Základová škára musí ležať v tzv. nezamŕzajúcej hĺbke. Základová škára musí byť v nezamŕzajúcej hĺbke minimálne 80 cm pod úrovňou terénu v závislosti od klimatických podmienok v danej oblasti a od druhu pôdy vyskytujúcej sa v danej oblasti, aby pôsobením mrazu nedochádzalo k pohybu celého základu.
Základový pás treba vykopať v šírke min. 300 mm, pri stĺpoch min. 400 × 400 mm do nezámrznej hĺbky (min. 800 mm - záleží na klimatických podmienkach daného regiónu). Výkop by mal byť širší aspoň o 25 cm, ako je šírka konštrukcie, aby bol priestor na prácu. Základ treba vyhotoviť minimálne z betónu triedy C16/20 a vystužiť ho oceľovou výstužou, aby bol dostatočne pevný.
Základ je potrebné vyarmovať oceľovými prútmi, aby dostatočne držal. Na zabezpečenie betónu pred nerovnomerným sadaním je vhodné do základu vložiť oceľovú výstuž priemeru 6 - 8 mm a nechať ju vyčnievať približne 50 cm. Pri betónovaní základov treba oceľovú výstuž vkladať do betónu tak, aby vyčnievala nad základovou konštrukciou. V miestach budúcich stĺpikov treba osadiť oceľovú výstuž min. 2 × ∅ 12 mm, ktorá bude po celej výške stĺpikov. Podľa miestnych pomerov základovej pôdy je potrebné základ naprieč dilatovať, napr. vložením 10 mm polystyrénu. Musíme mať na pamäti, že postavený základ bude držať váhu a stabilitu celej konštrukcie, a preto nesmieme šetriť materiálom.
Pokladanie a vystužovanie debniacich tvárnic

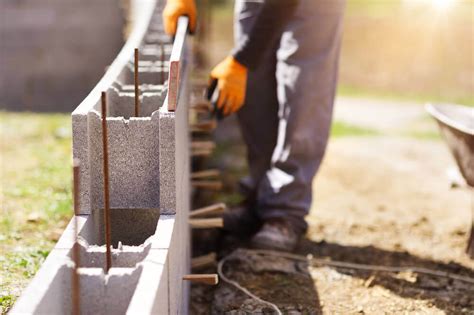

Debniace tvárnice TerraBella DT sa ukladajú na betónový základ. Na takto pripravený základ môžeme začať ukladať debniace tvárnice. K ukladaniu je potrebné bežné murárske náradie, vodováha a šnúra. Debniace tvarovky preväzujeme o polovicu prípadne o tretinu každého prvku. Pre zvýšenie pevnosti sa vystužujú prútmi. Armovacie prúty o priemere 12 mm je nutné použiť zvislo nadol do každého otvoru a v priemere 8 mm vodorovne v každom rade, čím sa zvýši pevnosť plotu. V zásade nepoužívame tenšie prúty. V mieste uloženia stĺpu sa do stredu osadí výstuž (2 × ∅ 12 mm).
Pokiaľ staviame plot prvýkrát, odporúčame medzi jednotlivé rady použiť transparentný silikón, ktorý zamedzí vytekaniu cementovej vody na povrch tvárnic. Neodporúčame lepiť na základ žiadnym lepidlom a rovnako nepoužívať maltu na vyrovnanie spodných radov pri zalievaní.

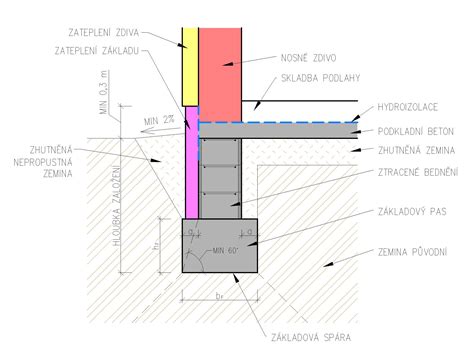

KONSTRUKCE ZÁKLADŮ ZE ZTRACENÉHO BEDNĚNÍ
| Typ výstuže | Umiestnenie | Priemer (mm) | Poznámka |
|---|---|---|---|
| Základová výstuž | Do základového pásu | 6 - 8 | Nechať vyčnievať ~50 cm |
| Zvislá výstuž DT blokov | Do každého otvoru | 12 | Pre zvýšenie pevnosti, najmä pri plotoch |
| Vodorovná výstuž DT blokov | V každom rade | 8 | Pre zvýšenie pevnosti, najmä pri plotoch |
| Výstuž stĺpikov | Do stredov stĺpikov | 2 × 12 | Po celej výške stĺpika |
Betonáž debniacich tvárnic
Na zaliatie debniacich tvárnic je potrebné použiť betón C16/20. Presne uložené a vyrovnané tvárnice vyplňte betónom minimálne C16/20, použite kamenivo s frakciou 0-22, aby sa predišlo narušeniu konštrukcie vplyvom objemových zmien. Zalievajte vždy iba jeden rad tvárnic. Zalievajte vždy len po jednej rade, betón opatrne zhutnite prepichovaním.
Používajte suchší betón, nie riedky (neodporúča sa), nakoľko cementová voda z riedkeho betónu môže vytiecť cez špáry a po zaschnutí na plote nie je možné škvrny odstrániť, a tým sa znehodnotí celý plot. Plotové tvárnice je potrebné vyplniť až po okraj betónom a riadne uhladiť. Pre zalievanie použite ako plnivo do betónu kvalitný riečny štrk. Za žiadnych okolností neodporúčame používať do betónu kamenivo z dolomitického vápenca.
Zásadne nebetónujte pri teplotách nižších ako 5°C a dbajte na to, aby aj počas tvrdnutia betónu neklesla teplota pod uvedenú teplotu a tiež ani počas nasledujúcich dní, kým betón poriadne nestvrdne. Použitie nekvalitného betónu má dosť často za následok vznik trhlín v tvárniciach v priebehu zimného obdobia alebo po ňom, rovnako tak ako betónovanie pri teplotách nižších ako 5 °C, kedy postupne dochádza k zastaveniu procesu tvrdnutia a výplňový betón nemusí v priebehu nasledujúceho zimného obdobia vykazovať dostatočnú odolnosť voči mrazu, čo má za následok jeho zvýšené objemové zmeny a opäť možnosť vzniku trhlín.
Hydroizolácia základov a plotového muriva
Plotové nadzákladové murivo treba chrániť pred zemnou vlhkosťou, ktorá doň preniká vzlínavosťou a je najčastejšou príčinou jeho rýchleho chátrania. Vrchnú časť základu je potrebné odizolovať, aby sme predišli vlhnutiu plotu. Ako izolačný materiál slúžia fólie z plastov, tekuté izolačné nátery alebo asfaltovaná lepenka a asfaltový náter. Najlepšie ako zaizolovať základy je použiť asfaltové pásy z modifikovaného SBS kaučuku. Ich kvalita je oproti oxidovaným pásom vyššia a dosahuje aj vyššiu životnosť. Proti zemnej vlhkosti výrobca asfaltových pásov Icopal odporúča použiť jednu vrstvu hydroizolácie a proti stekajúcej a tlakovej vode minimálne dve vrstvy.
Izoláciu treba robiť za sucha, mimo mrazov, keď murivo základov nie je podchladené a orosené. Po vyzretí betónu sa aplikuje tekutá hydroizolácia.
Dokončovacie práce a osadenie striešok
Postavený vrch plotu prekryjeme ochrannou fóliou, aby sme zamedzili poškodeniu v prípade dažďa. Plot s výplňovým betónom musíme nechať poriadne vyschnúť, aby sme striešky nalepili s flexilepidlom na externé použitie na suchý podklad. Škáry medzi strieškami je potrebné vyplniť, aby sme zamedzili vnikaniu vody a následnému vlhnutiu plotu.
Na krajnú časť striešok nanesieme silikón v rovnakej farbe a natlačíme na vedľajšiu striešku. Keď už je strieška osadená, na oba protiľahlé kraje nalepíme po celej šírke krycích platní papierovú lepiacu pásku. Do škáry medzi týmito dvoma strieškami natlačíme opäť silikón a rovnomerne stiahneme (prst namočíme do jarovej vody a urovnáme). Keď sme urovnanie vykonali, uvedené pásky odstránime, nakoľko nám slúžili ako ochrana pred znehodnotením pri nanášaní silikónu ako škárovacej hmoty medzi striešky.
