Vykurovací systém sa skladá z mnohých povinných komponentov, z ktorých každý vykonáva svoje vlastné špecifické funkcie. Jedným z týchto prvkov je filter na vodu, ktorý sa používa na čistenie chladiacej kvapaliny od cudzích častíc. Toto jednoduché zariadenie má výrazný vplyv na účinnosť vykurovacieho systému. Kvalitný filter na kúrenie tieto nečistoty bezpečne separuje, čím chráni drahý výmenník tepla a zastavuje znižovanie účinnosti vykurovania, ktoré by inak viedlo k prudkému nárastu nákladov na energie.
Naša slovenská rodinná firma s 20-ročnou tradíciou vám prináša certifikované systémy pre tichý a úsporný chod radiátorov či podlahového kúrenia, aby vaša technika slúžila spoľahlivo desiatky rokov. Sme presvedčení, že správna úprava vody do kúrenia je investíciou, ktorá sa vráti hneď pri prvom servise kotla.
Prečo je filter na ústredné kúrenie nevyhnutný?
Magnetický filter na ústredné kúrenie je profesionálnou poistkou proti čiernemu kalu a magnetitu, ktoré spôsobujú hluk v kotli a zvyšujú vaše účty za vykurovanie. Je nevyhnutnosťou v moderných domoch, kde usadeniny čierneho kalu (magnetitu) v podlahovom kúrení často spôsobujú vážne technické problémy.
Ak čerpadlo kotla hučí a nadmerne sa opotrebováva, alebo ak cítite, že radiátory sú v spodnej časti chladné, príčinou sú častice kovu cirkulujúce v systéme. Keďže rýchlosť cirkulácie chladiacej kvapaliny klesá, aby sa dosiahli požadované teplotné parametre v miestnosti, je potrebné zvýšiť jej teplotu. To zvyšuje zaťaženie kotla a všetkých ostatných prvkov systému, čo nepridáva na ich spoľahlivosti, hospodárnosti a efektívnosti.
Pôvod nečistôt vo vykurovacom systéme
Voda obsahuje veľa kovov a zlúčenín vápna, ktoré vytvárajú usadeniny vo forme vodného kameňa na stenách potrubia. Ak sa potrubie používalo dlhší čas a zároveň nikdy neprešlo údržbou, potom sa vrstvy zväčšujú a zužujú kanál pre priechod chladiacej kvapaliny. Upchatie môže byť spôsobené aj inými nečistotami, ako sú kúsky nití, kovové častice alebo zrná, ktoré sa odlepili z vnútornej strany potrubia. Najnepríjemnejšie prekvapenie môže nastať, ak boli kovové rúry dlho inštalované v súkromnom dome a stále sa používajú, pretože železo koroduje aj po pravidelnom čistení.
Spolu s prúdom chladiacej kvapaliny odchádzajú malé častice, ktoré smerujú k výstupu systému a vstupujú do filtra kotla vykurovacieho systému, kde sa usadzujú.
Aj keď sa systém naplní upravenou a čistou vodou a urobí sa preplach kúrenia, nečistoty sa objavia. Voda v kúrení nemá trvalé hodnoty pH ani tvrdosti vody. K úprave hodnôt vody sa používajú špeciálne prípravky, ktorých účinok je dočasný (spravidla tri-štyri roky). Zvyčajný scenár totiž prebieha tak, že servisný technik príde raz ročne skontrolovať kotol (alebo tepelné čerpadlo) a po jeho vyčistení doplní do systému vodu na prevádzkový tlak (neupravenú vodu z vodovodu) a tiež ukáže ľuďom, ako si môžu jednoducho do kúrenia dopúšťať vodu, keď poklesne tlak v systéme. A tu začína problém! Keď sa do systému dostane obyčajná čistá voda z vodovodu, obsahuje značné množstvo rozpusteného kyslíka, minerály a soli. Postupom času začnú vznikať usadeniny.
Taktiež, ak vám niekto príde vymeniť kotol za nový, čerpadlo, alebo iný komponent vo vykurovacej sústave, hrozí riziko, že sa do systému dostanú nečistoty - zvyšky tesniacich materiálov a iné nečistoty štandardne usadené na starých systémoch. Opäť by bolo potrebné doplniť chémiu alebo napustiť systém upravenou vodou. Avšak na takéto činnosti nie sú zvyčajne montážnici alebo servisní technici vybavení.
Typy filtrov pre ústredné kúrenie
Do vykurovania sa používa viacero druhov filtrov. Záleží, aký druh nečistôt potrebujeme z vykurovacej vody odstrániť. Najčastejšie sa používajú filtre na odstránenie mechanických nečistôt, hrdze a podobne. Tieto filtre chránia kotly a vykurovacie zariadenia pred poškodením.
Mechanické filtre (bahenné filtre / jímky)
Bahenný filter na vodu je určený na čistenie a filtrovanie chladiacej kvapaliny. Ak sa ako nosič tepla použije neupravená voda, obsahuje rôzne nečistoty a soli, ktoré prispievajú ku korózii kovových prvkov vykurovacej siete. Soli sa tiež ukladajú vo forme usadenín na vnútorných stenách potrubí, čo spôsobuje pokles lúmenu potrubí a narušuje normálnu cirkuláciu chladiacej kvapaliny. Na čistenie chladiacej kvapaliny od rôznych zvyškov a častíc sú nainštalované zachytávače bahna, v ktorých sa usadzujú malé nečistoty, a potom sú odstránené bez demontáže a odtlakovania systému.
Klasifikácia bahenných filtrov
Klasifikácia kolektorov bahna pre vykurovacie systémy sa robí podľa niekoľkých kritérií:
- Podľa stupňa čistenia: Rozlišujú sa zariadenia na jemné a hrubé čistenie. Zariadením na hrubé čistenie je rohový sieťový filter s veľkosťou ôk do 300 mikrónov, ktorý je určený na čistenie chladiacej kvapaliny z frakcií veľkých a malých rozmerov.
- Možnosti montáže: Závitové, prírubové a zvárané.
- Podľa spôsobu servisu:
- Samočistenie: Sediment z jímky a z povrchu pletiva sa po otvorení kohútika na jímke umyje prúdom vody.
- Umývanie: Sklo sa umyje bez demontáže filtra, ale ručne.
- Bez splachovania: Na čistenie je potrebné jednotku demontovať a rozobrať.
Dizajn a materiály bahenných filtrov
V závislosti od dizajnu existuje niekoľko druhov zberačov bahna pri hrubom čistení. Jímka je vyrobená z mosadze, ocele a plastu. Mosadzná možnosť vydrží zvýšenú teplotu, zatiaľ čo oceľové zariadenie sa rýchlo opotrebováva a plastový výrobok toleruje iba relatívne nízky teplotný režim do +90 stupňov Celzia. Vo väčšine starších inštalácií kúrenia sa nachádzajú štandardné mosadzné potrubné filtre.
Jeden z typov jímky hrubého bahna je usadzovací filter. Jedná sa o vylepšený dizajn vybavený žiarovkou v spodnej časti zariadenia. Keď sa na sieťke nahromadí veľké množstvo nečistôt, pod gravitačnou silou klesá, hromadia sa v banke a nespadajú do radiátorov. Vylepšuje sa aj dizajn oddeľovača vzduchu, ktorý hromadí vzduch, a keď jeho hladina dosiahne hranicu, otvorí sa ventil na vrchu zariadenia, aby vzduch opustil systém, čo zabráni tvorbe vzduchových vreciek.
Magnetické filtre
Magnetický filter odstraňuje kovové častice z toku chladiacej kvapaliny. Počas činnosti takého filtra nedochádza k žiadnemu inhibičnému účinku na tok kvapaliny, čo je dôležité pri prevádzke výkonných čerpadiel. Zberače magnetického bahna sa považujú za vynikajúci vynález, kde je hrdza priťahovaná magnetom, ktorý nijako neovplyvňuje prietok vody vo vykurovacom systéme. Častice zachytené magnetom sa hromadia na špeciálne určených miestach.
Odporúčame typ filtra, ktorý je päť v jednom - filter pevných častíc (sitko), odkalovač, odvzdušňovač a magnetický separátor. Takéto zariadenie často montujeme do kúrenia dodatočne - na staršie inštalácie.
Čištění magnetického filtru
Filtre na zmäkčenie vody
V prípade, ak máte tvrdú vodu, je možné použiť filter na zmäkčenie vody. Tieto filtre odstraňujú nánosy vápnika na stenách rozvodov a tým pádom udržujú optimálny prietok v potrubiach. Taktiež chránia bielu techniku, kotly a pod.
Princíp činnosti filtrov v kúrení
Princíp činnosti zberačov bahna akéhokoľvek typu sa vykonáva podľa mimoriadne jednoduchej schémy: Chladiaca kvapalina vstupuje do odbočnej rúry, po ktorej smeruje do krytu. Častice nečistôt sa usadzujú na dne. Potom voda z vnútornej dutiny zberača bahna vstupuje do filtra nainštalovaného vo výstupnom potrubí. Následne vyčistená chladiaca kvapalina vstupuje do potrubí vykurovacieho systému. Odstránenie častíc nečistôt nastáva odstránením skla z výstupu. Spodná časť tela jímky by mala byť pravidelne čistená od nahromadených nečistôt.
Princíp činnosti magnetického filtra spočíva v prechode chladiacej kvapaliny cez špeciálny sieťový alebo magnetický filter, odfiltrovaní frakcií bahna a ich ukladaní na dne pohára. Hlavnou podmienkou správnej činnosti je inštalácia jímky v smere toku tepelného nosiča.
Výhody inštalácie filtrov na ústredné kúrenie
Kompetentná inštalácia zberačov bahna do systému eliminuje väčšinu problémov alebo aspoň posúva čas ich výskytu. Výhody tohto produktu sú nepopierateľné, najmä keď prevádzka vykurovacieho systému vyžaduje časté čistenie kotlov a potrubí.
- Filtre chránia obvody pred znečistením špinou a usadeninami. Zvyšuje sa tak životnosť potrubí, ohrievačov a vykurovacích zariadení.
- Z dôvodu čistenia chladiacej kvapaliny ju nie je potrebné často meniť a používajú sa rôzne drahé prísady.
- Ak má obvod, ktorým cirkuluje tvrdá voda, veľa závitov, potom inštalácia niekoľkých filtrov úplne rieši problém upchatia potrubia.
- Ďalšou výhodou je zachovanie účinnosti vykurovacieho systému z dôvodu absencie usadenín a zvyškov. Účinnosť „čistého“ systému dosahuje až 40%.
- Zahŕňa to úspory elektrickej energie, pretože čerpadlo ľahšie čerpá chladiacu kvapalinu, a zníženie nákladov na palivo pre kotol.
- Ľahké čistenie okruhu a zníženie pravdepodobnosti únikov v dôsledku korózie sú tiež dôležitými výhodami inštalácie filtra.
- Celá štruktúra a zariadenia vydržia oveľa dlhšie a znížia sa náklady na údržbu siete.
Nevýhody použitia zberačov bahna spočívajú iba v dodatočných nákladoch na ich nákup, ale tieto menšie náklady sú viac ako vyvážené početnými výhodami. Je samozrejme oveľa výnosnejšie kúpiť si tento produkt, ako sa zaoberať elimináciou akýchkoľvek porúch alebo výmenou potrubí v systéme. S kalnou jímkou bude systém spoľahlivo fungovať a čo je najdôležitejšie, pravdepodobnosť núdzových situácií sa zníži.
Prehľad typov filtrov a ich funkcie
| Typ filtra | Hlavná funkcia | Odstraňované nečistoty |
|---|---|---|
| Mechanický filter (jímka) | Zabraňuje priechodu hrubých a jemných pevných častíc | Kal, piesok, hrdza, vlákna |
| Magnetický filter | Zachytáva feromagnetické častice magnetickým poľom | Magnetit, kovové častice, hrdza |
| Filter na zmäkčenie vody | Znižuje tvrdosť vody, zabraňuje tvorbe vodného kameňa | Vápenaté usadeniny |
Montáž a údržba filtrov
Správna inštalácia

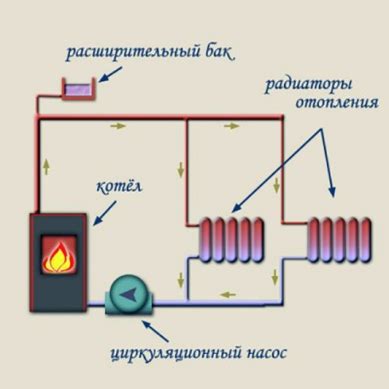

Umiestnenie zariadenia závisí od toho, na aký vykurovací systém sa používa. Pre samostatné okruhy je namontovaný na odbočkách, na spätnom potrubí pred pripojením k kotlu a na obtokoch.
Normálna prevádzka zariadenia zaručuje správnu inštaláciu. Pred inštaláciou ľubovoľného zariadenia je okruh očistený od nečistôt a hrdze. Na jímke sú špeciálne symboly, ktoré označujú pohyb tekutiny potrubím. Produkt je nainštalovaný iba podľa tohto indexu. Ak je mechanizmus nesprávne upevnený, potom vo vnútri konštrukcie vznikne hydraulický odpor. Jímka chráni kruhové čerpadlo pred nečistotami vstupujúcimi do lopatiek. Ak ho odmietnete použiť alebo namontujete nesprávne, potom pravdepodobnosť poškodenia motora a obežného kolesa sa zvýši.
Počas inštalácie je potrebné dodržiavať niekoľko pravidiel:
- Šípka na puzdre: Filter má spravidla šípku označujúcu smer pohybu chladiacej kvapaliny.
- Najlepším umiestnením je vodorovné vedenie potrubia.
- Priestorová orientácia: Vetva so sieťkou a maticou alebo vypúšťacím ventilom musí smerovať nadol.
- Prítomnosť uzatváracích ventilov pred a za bahenným filtrom na vodu, ako aj redukčný ventil po ňom.
- Pohodlie servisu.
Údržba a čistenie filtrov
Zberače bahna sa čistia najmenej dvakrát ročne - pred a na konci vykurovacej sezóny. Frekvencia vo veľkej miere závisí od veľkosti systému, intenzity doplňovania chladiacej kvapaliny a stupňa jej predbežného čistenia.
Vo väčšine prípadov si údržbu bahenných filtrov pre domácnosť môžete vykonať sami. Postačuje uzavrieť potrubie, odskrutkovať sklenený uzáver, odstrániť a opláchnuť sitko filtra. Ak máte v systéme kvalitný filter so separátorom nečistôt, ktorý má komoru, kde môžete naliať kedykoľvek (pri dopúšťaní pitnej vody do systému) ochrannú kvapalinu vy sám. Zvládne to zvyčajne každý užívateľ sám a nemusíte volať na túto prácu kvalifikovanú osobu.
