Pravidlá pre bezpečné a efektívne zapojenie plynového kotla

Zemný plyn predstavuje vo väčšine prípadov najlacnejší zdroj energie pre autonómne vykurovanie a prípravu teplej úžitkovej vody. Je však nevyhnutné si uvedomiť, že tento zdroj energie je vysoko výbušný. Nesprávna inštalácia a pripojenie plynového kotla môže viesť k vážnym problémom. Preto je kľúčové dôkladne sa oboznámiť s požiadavkami na inštaláciu plynových kotlov, predpismi a pravidlami. Len dodržiavaním stanovených noriem je možné zabezpečiť bezpečnú prevádzku plynových spotrebičov. Cieľom pravidiel stavebných predpisov pre inštaláciu plynových zariadení v kuchyniach a kotolniach je zvýšenie bezpečnosti prevádzky. Zanedbanie týchto pravidiel môže viesť k vážnym následkom.

Základné požiadavky na priestor a bezpečnosť inštalácie

Pred samotnou inštaláciou vykurovacieho kotla je potrebné si dôkladne preštudovať požiadavky na miestnosť, v ktorej bude kotol umiestnený. Pracovníci plynární navyše nepripoja zariadenie k plynovému potrubiu, ak nie sú splnené správne podmienky inštalácie. Metán a propán-bután, ktoré sa spaľujú v domácich kotolniach, sú výbušné. V prípade úniku a nahromadenia plynu v miestnosti hrozí explózia s rozsiahlymi škodami.

Povolené miesta inštalácie

Podľa stanovených pravidiel môžu byť plynové kotly inštalované v rôznych priestoroch:

• V kuchyniach bytov a rodinných domov.
• V suteréne a podkroví rodinných domov.
• V garáži a malej dielni.
• V samostatnej budove alebo priamo v obytnej budove ako špecializovaná kotolňa.

Zakázané miesta inštalácie

Domáce plynové kotly sa nesmú inštalovať vo vlhkých priestoroch, ako sú kúpeľne a toalety, ani v obývacích izbách a chodbách. Inštalácia plynových zariadení nie je povolená na balkónoch, toaletách a v kúpeľniach. Inštalácia plynového kotla v kuchyni, ktorá je súčasťou otvoreného priestoru (štúdia) kombinovaného s obývacou izbou, je zakázaná. Podľa noriem GOST a SNiP je inštalácia plynového kotla povolená výhradne v nebytových priestoroch.

Kontrola a schvaľovanie inštalácie

Ak inštaláciu vykonáva súkromná osoba pre autonómny systém vykurovania a/alebo prípravy teplej úžitkovej vody, kontrolu súladu priestorov s normami a správnosti pripojenia kotla zabezpečí organizácia dodávajúca plyn. V prípade zistenia nedostatkov plynári nepripoja zariadenie k potrubiu. V prípade, že je plynový kotol s vysokým výkonom inštalovaný podnikateľom alebo právnickou osobou, je potrebné jeho dodatočné zaregistrovanie v príslušnom dozornom orgáne. Experti z tejto organizácie vykonajú kontrolu priestorov. Súlad plynových kotlových zariadení kontrolujú aj hasiči z ministerstva pre mimoriadne situácie, ktorí pravidelne preverujú funkčnosť ventilačných systémov a systémov na odvod dymu.

Technické špecifikácie pre kotolne a kuchyne

Pre správnu funkciu plynového kotla je nevyhnutný neustály prísun kyslíka na úplné spálenie plynu, a to buď cez koaxiálne potrubie, alebo cez dvere či okno pece. Akékoľvek odchýlky od normy môžu viesť k vypnutiu zariadenia až do odstránenia nedostatkov. Je preto nevyhnutné dbať na dodržiavanie všetkých pravidiel, aby nedošlo k strate tepla a teplej úžitkovej vody.

Kotolňa v súkromnom dome

Kotolňa, ktorá je pristavaná alebo umiestnená vo vnútri rodinného domu, musí byť postavená z nehorľavých materiálov, ako je tehla alebo betón. V domácich kuchyniach je možné inštalovať kotly s výkonom do 60 kW. Plynári však často povoľujú montáž zariadení len do 35 kW. Toto obmedzenie často nesúvisí s bezpečnostnými normami, ale skôr s technickými špecifikáciami pripojenia k plynovodu, kde niektoré potrubia nemusia byť schopné zabezpečiť dostatočný prietok paliva pre výkonnejšie zariadenia. Nástenný kotol je možné v kuchyni namontovať iba na prázdnu stenu z ohňovzdorných materiálov. Priečky z dreva a sadrokartónu nie sú pre tento účel vhodné. Materiály ako sadrokartón, plasty, SIP alebo MDF nie sú povolené na montáž priamo na stenu. Zariadenie je možné montovať na priečky z guľatiny alebo nosníkov, avšak iba s izoláciou z nehorľavého azbestu alebo kovu s hrúbkou minimálne 3 mm.

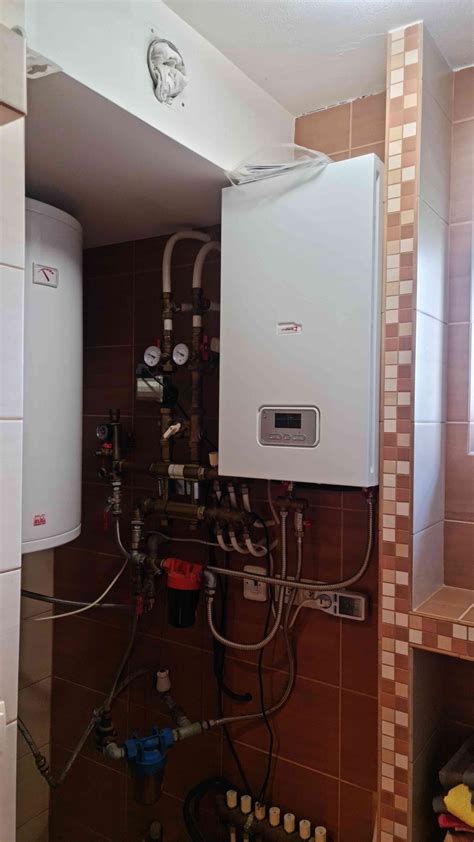

Požiadavky na kuchyňu pre plynový kotol:

• Objem: minimálne 15 m³.
• Okná: s plochou najmenej 0,03 m² na meter kubický miestnosti, s otváracími krídlami alebo ventilačnými mriežkami.
• Vetranie: s prirodzeným prítokom a trojnásobnou výmenou vzduchu za hodinu (minimálne 100 m³ za hodinu).

Pri montáži kotla na stenu je potrebné dodržať minimálnu vzdialenosť 0,5 metra od stropu a stien a 0,8 metra od podlahy.

Kotolňa v podniku

Bez ohľadu na výkon kotla, ak je zariadenie používané právnickou osobou, vyššie uvedené normy sa neuplatňujú. V takom prípade musí byť kotol inštalovaný v samostatnej, špeciálne určenej kotolni. Požiadavky na plynové kotly v podnikoch sú prísnejšie. Čím vyšší je výkon zariadenia a teplota pary, tým prísnejšie sú stanovené normy. Priemyselná kotolňa je povinne vybavená výstražnými systémami pre únik zemného plynu, prekročením noriem oxidu uhoľnatého a vysokou teplotou v miestnosti - senzory signalizujú nebezpečenstvo. V kuchyniach bytov a rodinných domov sa výstražné systémy odporúčajú, ale nie sú povinné. Pre kotolne podliehajúce kontrole príslušnými orgánmi je to však nevyhnutná požiadavka. Všetky parametre priestorov priemyselných kotolní sú individuálne, predpísané v samostatnom projekte a odsúhlasené príslušnými štátnymi orgánmi, pričom veľa závisí od výkonu inštalovaného zariadenia.

Normy pre skvapalnený a zemný plyn

Rôzne modely domácich vykurovacích kotlov môžu pracovať na metán alebo zmes propánu a butánu. V oboch prípadoch sú požiadavky na minimálny priestor pre kotolňu a ďalšie parametre miestnosti rovnaké. Vzdialenosť od stropu by nemala presiahnuť 20 cm. Ak bude plynový spotrebič pracovať zo zásobníka alebo fľaše s plynom, miestnosť musí mať vetracie otvory vo výške 10-15 cm nad podlahou. Prirodzené vetranie by malo byť usporiadané tak, aby v prípade zhasnutia kotla alebo úniku plynu mohol plyn bezpečne uniknúť von.

Systémy vetrania a prívodu spaľovacieho vzduchu

Plynová kotolňa súkromného domu musí byť nevyhnutne vybavená vetraním v súlade so štátnymi normami a predpismi (SNiP). Skvapalnený a zemný plyn môžu spôsobiť požiar alebo výbuch, preto sú v prevádzkových priestoroch kladené zvýšené bezpečnostné požiadavky. Dodržiavanie všetkých štandardov vetrania je povinné a malo by sa zohľadniť pri projektovaní rodinného domu alebo pri výbere miestnosti pre kotolňu. Aj malé množstvo oxidu uhoľnatého môže zhoršiť samocítenie obyvateľov. Chronická únava, bolesti hlavy a očí sú len minimálnymi prejavmi u ľudí, ktorí pravidelne vdychujú produkty spaľovania. Nemenej nebezpečný je aj výbušný a horľavý plyn.

Nesprávne navrhnuté vetranie nielenže ohrozuje ľudské životy a zdravie, ale tiež znižuje výkon zariadenia. Prevádzka plynového kotla je možná len pri konštantnom prívode kyslíka do kotla a včasnom odvádzaní produktov spaľovania. Pri nedostatku vzduchu palivo horí horšie. Ak kotol spotrebuje rovnaké množstvo plynu, v slabo vetranej miestnosti vyprodukuje menej tepla. Slabé odsávacie vetranie v kotolni s podlahovým plynovým kotlom vedie k hromadeniu splodín horenia a sadzí vo vnútri zariadenia, zmenšeniu priemeru vzduchotechnických potrubí, zhoršeniu ťahu a odvádzaniu časti spalín do miestnosti.

Prívod spaľovacieho vzduchu do kotla

• Závislý na vzduchu v miestnosti: Kotol nasáva okolitý vzduch, preto musí byť do miestnosti zabezpečený prívod vonkajšieho vzduchu cez neuzatvárateľnú mriežku predpísaného prierezu. V zime nasávaný studený vzduch ochladzuje interiér, čo je neprijateľné napríklad pri inštalácii kotla v kúpeľni.
• Nezávislý na vzduchu v miestnosti: Vzduch sa privádza do kotla koaxiálnym potrubím. Vnútorná rúra odvádza spaliny, vonkajšia rúra privádza vzduch na spaľovanie.
• Odvod spalín z viacerých kotlov spoločným spalinovodom, nasávanie vzduchu zo šachty.
• Odvod spalín a nasávanie vzduchu cez strechu s využitím koaxiálneho spalinovodu.
• Odvod spalín a nasávanie vzduchu s využitím koaxiálneho spalinovodu s prestupom cez stenu (iba pri starších stavbách a za určitých podmienok).
• Odvod spalín spalinovodom v šachte a nasávanie vzduchu z komínovej šachty.
• Odvod spalín komínovou šachtou odolnou voči kondenzátu, nasávanie vzduchu z miestnosti.
• Odvod spalín a nasávanie vzduchu s využitím koaxiálneho spalinovodu umiestneného na fasáde.

Vetranie kotolne podľa noriem SNiP

Všetky požiadavky na vetranie plynovej kotolne sú stanovené v norme SNiP 2.04.05 a II-35.

• V plynovej kotolni musí byť zabezpečené vetranie, pričom výstup vzduchovodu je umiestnený na strope.
• V blízkosti komínového kanála sa prerazí ďalší, vzdialený 30 cm. Slúži na čistenie komína.
• Prívod vzduchu je zabezpečený z ulice ventilačným potrubím alebo z priľahlej miestnosti cez otvory v spodnej časti dverí.

Výpočet prívodu vetracieho vzduchu sa vykonáva na základe výkonu kotla:

• Prítok z ulice: na 1 kilowatt energie - od 8 cm² vzduchu.
• Prítok zo susednej miestnosti: na 1 kilowatt energie - od 30 cm² vzduchu.

Prirodzené vetranie s plynovým kotlom

Zvyčajne sa na vetranie plynovej kotolne v súkromnom dome používa prirodzený ťah. Pri kotle s výkonom do 30 kilowattov je na prítok dostatočný prieduch vzduchu s priemerom 15 cm. Do prieduchu vzduchu je vložená plastová rúrka, z vonkajšej strany je vstup zakrytý kovovou sieťkou proti hlodavcom a nečistotám. Vo vnútri je na potrubí upevnený spätný ventil, ktorý zabraňuje nasávaniu vzduchu z ulice. Odsávanie je tiež riešené individuálne. Na hornom konci komína je upevnený dáždnik, ktorý ho chráni pred dažďom a snehom. Niektorí majitelia inštalujú na komín aj spätný ventil, aby sa zabránilo vnikaniu vzduchu do domu. Aby mohol čistý vzduch vstupovať priamo do spaľovacej komory, je prívodné potrubie vzduchu usporiadané za palivovým priestorom. Komín je umiestnený priamo nad kotlom, kde stúpajú spaliny. Toto ventilačné zariadenie pre kotolňu je jednoduché na vykonanie a vo väčšine prípadov efektívne. Jeho hlavnou nevýhodou je však nemožnosť regulácie. Podľa noriem SNiP pre kotolne sa musí vzduch vymieňať trikrát za hodinu, čo pri prirodzenom vetraní nie je možné presne vypočítať.

Správny komín na vetranie kotolne

Komín je jedným z najdôležitejších prvkov správneho ventilačného zariadenia pre kotolňu. Jeho konštrukcia si zaslúži osobitnú pozornosť. Normy SNiP pre kotolne sa vzťahujú aj na komíny:

• Komín nesmie prepúšťať plyn a dym. Do vzduchu kotolne by sa nemali dostať žiadne splodiny horenia. Na zvýšenie tesnosti komína sa niektorí majitelia rozhodnú omietnuť ho alebo vložiť azbestocementovú rúru do kovovej rúry.
• Priemer komína závisí od výkonu kotla.
• Komínové potrubie musí presahovať úroveň strešného hrebeňa, aby bol zabezpečený dostatočný ťah. Vývod komína by mal byť 2-5 metrov nad hrebeňom strechy, inak hrozí spätné nasávanie.
• Priemer ventilačného komína v plynovej kotolni musí byť väčší ako priemer komína samotného kotla a závisí od jeho výkonu.

Môžu sa použiť nasledujúce proporcie:

Pre tých, ktorí sa rozhodnú vybaviť vetranie kotolne vlastnými rukami, platia jednoduché pravidlá:

• Časť komínového potrubia je uvedená v dokumentácii kotla.
• Komín sa vyrába z plechu (pozinkovaného alebo nerezového).
• Má kruhový prierez rovnakého priemeru po celej dĺžke a kontrolné okno na čistenie.
• Komín by nemal mať viac ako tri zákruty alebo ohyby.

Umelá ventilácia kotolne

Ak nie je možné vybaviť systém prirodzeného vetrania v plynovej kotolni, uchýli sa k mechanickému odsávaniu. Umývacie vetranie je zabezpečené ventilátormi. Spravidla sa používajú potrubné ventilátory, ktoré sa vyberajú podľa prierezu ventilačných potrubí. Pri výpočte vetrania v kotolni s podlahovým plynovým kotlom sa výkon ventilátora volí s rezervou 20-30% pri maximálnom zaťažení. Výkon závisí aj od počtu ohybov v potrubí, jeho prierezu a dĺžky. Najjednoduchšia metóda výpočtu vlastnými rukami je: (Šírka miestnosti * Výška stropu * Dĺžka miestnosti) * 3 = objem vzduchu, ktorý sa má vymeniť za hodinu. Vybavením vetrania v kotolni vlastnými rukami môžete ušetriť peniaze. V takom prípade sa ventilátor inštaluje iba na prívod alebo odvod vzduchu. Najspoľahlivejšou cestou je však úplná mechanizácia výmeny vzduchu. Odborníci odporúčajú používať ventilátory v medených alebo hliníkových plášťoch, ktoré sú odolné voči taveniu a požiaru v kotolniach s podlahovými plynovými kotlami. Účinnosť a hospodárnosť vetrania sa zvyšuje vďaka automatickému riadiacemu systému.

Regulácia a riadenie vykurovacieho systému

Synonymom hospodárneho vykurovania sú moderné kondenzačné plynové kotly s rozsiahlymi regulačnými možnosťami. Kedysi sa kotol zapol a pravidelne sa kontrolovalo len množstvo vody v systéme. Dnes sa vykurovacia sústava skladá z oveľa viacerých prvkov, ako je len kotol a priestorový termostat. Ovládanie vykurovania zahŕňa termostatické hlavice, vonkajší snímač teploty, obehové čerpadlo, zmiešavací ventil či centrálnu jednotku solárneho systému. Moderný kotol v spolupráci s termostatom dokáže riadiť všetky tieto prvky tak, aby zachoval tepelný komfort v interiéri pri čo najnižšej spotrebe plynu.

Typy regulácie teploty

• Regulácia skokovou zmenou množstva vykurovacej vody: Teplota interiéru sa mení skokovou reguláciou množstva vykurovacej vody, teplota vody sa nemení. Príkladom je bežná regulácia pomocou nastavenia požadovanej teploty na priestorovom termostate. Výhodou sú nízke náklady na inštaláciu, nevýhodou je vyššia spotreba energie (plynu).
• Regulácia zmenou teploty vykurovacej vody: Mení sa nielen množstvo, ale priamo teplota vykurovacej vody. Príkladom je tzv. ekvitermická regulácia, ktorá nastavuje teplotu vody automaticky na základe aktuálnej interiérovéj a exteriérovej teploty (využíva na to snímač na vonkajšej stene budovy). Ekvitermická regulácia je najúspornejšia, kotol i termostat ju však musia podporovať.

Správne nastavenie termostatu

Centrom regulácie moderného vykurovacieho systému je termostat. Moderné termostaty sú naprogramované tak, aby zabezpečili optimálny chod kotla pri zachovaní tepelného komfortu domu. Aby však bolo vykurovanie čo najefektívnejšie a najúspornejšie, musí byť celý vykurovací systém vrátane termostatu správne nastavený. Z praxe vyplýva, že približne 3 zo 4 termostatov nie sú nastavené správne. Obzvlášť náročné je vyladenie ekvitermickej regulácie, pri ktorej sa nastavujú tzv. ekvitermické krivky. Nastavenie klasického termostatu pozostáva z voľby základných požadovaných teplôt. Samozrejmosťou pri takmer každom termostate je programovanie časových intervalov - denných alebo týždenných.

Smart regulácie a termostaty

Revolúciu do sveta vykurovania priniesli smart regulácie a termostaty, ktoré výrazne zjednodušujú nastavovanie i používanie. Dokážu sa nastaviť automaticky na základe vašich odpovedí na niekoľko otázok. Tým zabezpečia spínanie plynového kotla v ideálnych intervaloch, aby ste dosiahli požadovanú teplotu presne vtedy, keď ju potrebujete.

Zapojenie dvojokruhového plynového kotla: kompletný sprievodca

Dvojokruhové plynové kotly sú univerzálnym riešením pre súčasné zabezpečenie vykurovania a dodávky teplej vody (TÚV). Pre ich správnu činnosť je však dôležité pri pripájaní brať do úvahy mnohé nuansy. V tomto článku sa podrobne pozrieme na hlavné typy kotlov, požiadavky na inštaláciu, schémy zapojenia a odporúčania na zlepšenie účinnosti systému. Autonómny vykurovací systém pre súkromný dom poskytuje pohodlnú mikroklímu po celý rok.

Typy plynových kotlov

Plynové kotly pre vykurovacie systémy sú rozdelené do dvoch hlavných typov:

Jednookruhové kotly

Tieto zariadenia vykonávajú jedinú funkciu - ohrev chladiacej kvapaliny pre vykurovací systém. Princíp činnosti je založený na použití výmenníka tepla, cez ktorý cirkuluje voda alebo nemrznúca zmes. Ich hlavné charakteristiky zahŕňajú jednoduchý dizajn a nízke náklady. Na pripojenie prívodu teplej vody budete potrebovať ďalšie vybavenie, ako je trojcestný ventil alebo nepriamy vykurovací kotol.

Dvojokruhové kotly

Dvojokruhové kotly sú vybavené dvoma výmenníkmi tepla, ktoré umožňujú súčasné zabezpečenie vykurovania a dodávky teplej vody. Ich výhody sú úspora miesta a nákladov na vybavenie a automatické prepínanie medzi vykurovacím okruhom a okruhom TÚV.

Pravidlá pre pripojenie plynového kotla

Pripojenie plynového zariadenia musí byť vykonávané prísne podľa predpisov a iba kvalifikovanými odborníkmi. Základné požiadavky:

• Rozloha izby: kotolňa musí byť najmenej 4 m², výška stropu - od 2,5 m.
• Vetranie: Na odstránenie produktov spaľovania je potrebný odsávací kryt.
• Okno: plocha zasklenia - nie menej ako 0,3 m² na každých 10 m² priestoru.
• Komín: Výška potrubia je minimálne 500 mm nad úrovňou hrebeňa strechy.
• Elektrická bezpečnosť: Uzemnenie, ochrana proti skratu a inštalácia RCD sú povinné.

Hlavné fázy pripojenia:

1. Nainštalujte kotol na stenu alebo podlahu podľa pokynov výrobcu.
2. Pripojenie na plynovod pomocou flexibilnej hadice a certifikovaných prípojok.
3. Inštalácia komína s izolovanou konštrukciou, aby sa zabránilo kondenzácii.
4. Testovanie systému odborníkmi na plynárenské služby.

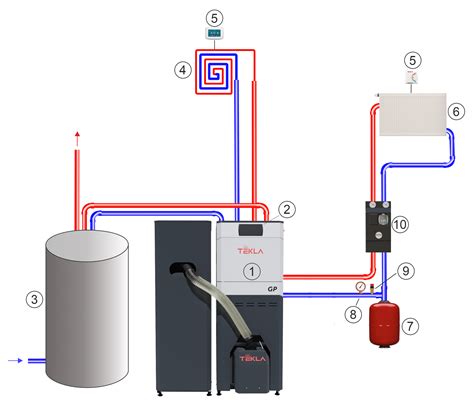

Dvojokruhový kotol a nepriamy vykurovací kotol

Na zvýšenie účinnosti dvojokruhového kotla sa odporúča integrovať nepriamy vykurovací kotol. Toto zariadenie umožňuje akumulovať teplú vodu a zabezpečiť jej dodávku aj pri špičkovom zaťažení.

Výhody:

• Stabilná teplota vody.
• Úspora energie využívaním tepla z kotla.

Schéma zapojenia:

1. Pripojte kotol k systému prívodu studenej vody.
2. Pripojte špirálu kotla k okruhu kotla cez trojcestný ventil.
3. Na udržanie pohybu chladiacej kvapaliny nainštalujte obehové čerpadlo.
4. Vykonajte test tesnosti a test účinnosti vykurovania.

Schémy zapojenia dvojokruhového kotla a odporúčania

Pripojenie dvojokruhového kotla zahŕňa niekoľko etáp:

1. Inštalácia kotla: Nástenné modely sú pripevnené na kotvy, zatiaľ čo modely na podlahu sú pripevnené k stabilnému povrchu.
2. Pripojenie k vykurovaciemu systému: Nainštalujte filtre, spätné ventily a guľové ventily na prívodnom a spätnom potrubí.
3. Prípojka teplej vody: Zabezpečte tesné spojenie medzi okruhmi pomocou vysokokvalitných armatúr.
4. Zdroj: nainštalujte vyhradenú linku s RCD a uzemnením.

Približná schéma:

• Kúrenie: pripojenie radiátorov cez obtok a obehové čerpadlo.
• TÚV: inštalácia kotla a pripojenie špirály k výmenníku tepla kotla.

Aby ste zabezpečili spoľahlivú prevádzku systému, postupujte podľa týchto odporúčaní:

• Nainštalujte zariadenie s ľahkým prístupom pre údržbu.
• Používajte iba certifikované komponenty a armatúry.
• Vykonávajte pravidelnú údržbu systému.
• Zabráňte vzduchovým uzáverom inštaláciou automatických vetracích otvorov.
• Na všetky potrubia sa odporúča použiť tepelnú izoláciu, aby sa minimalizovali tepelné straty.

Ak chcete zvýšiť efektivitu svojho systému, postupujte podľa týchto tipov:

• Spätné ventily: Nainštalujte ich na každý okruh, aby ste zabránili spätnému toku chladiacej kvapaliny.
• Vyhrievané vešiaky na uteráky: Integrujte ich do svojho systému TÚV, aby ste zvýšili komfort.
• Tepelná izolácia: Na balenie rúr používajte moderné materiály.
• Automatizácia: Nainštalujte externé snímače teploty na reguláciu prevádzky kotla v závislosti od vonkajšej teploty.

Dvojokruhový plynový kotol je efektívnym riešením na vykurovanie a zásobovanie teplou vodou. Jeho pripojenie vyžaduje dodržiavanie prísnych predpisov, od požiadaviek na priestory až po schému inštalácie. Inštalácia nepriameho vykurovacieho kotla ďalej zvýši funkčnosť systému.

Inštalácia plynového kotla v byte: špecifiká a predpisy

Inštalácia plynového kotla v byte môže byť riešením pre tých, ktorí túžia po autonómnom vykurovaní a nezávislosti od centrálnych systémov. Hoci sa na prvý pohľad môže zdať tento proces zložitý, s dodržaním legislatívnych noriem a technických postupov je realizovateľný.

Legislatívne rámce a predpisy

Pred samotnou inštaláciou je nevyhnutné oboznámiť sa s platnými legislatívnymi predpismi, ktoré upravujú inštaláciu plynových zariadení. Medzi kľúčové normy patria:

• SP 60.13330.2016 - "Vykurovanie, vetranie a klimatizácia."
• SP 62.13330.2011/SNiP 42-01-2002 - týkajúce sa systémov distribúcie plynu.
• SP 41-108-2004 - o dodávke tepla pre jednotlivé byty pomocou splyňovania.
• SP 402.1325800.2018 - "Pravidlá pre projektovanie systémov spotreby plynu".

Okrem týchto noriem je dôležité zohľadniť aj všeobecnú dokumentáciu vášho bytového domu a konzultovať bezpečnostné normy s príslušnými orgánmi, ako je napríklad ministerstvo pre mimoriadne situácie.

Výber vhodného miesta a jeho príprava

Voľba správneho miesta pre inštaláciu plynového kotla je kľúčová pre bezpečnosť a efektívnosť prevádzky. Podľa platných predpisov:

• Miestnosť na inštaláciu plynového kotla by nemala byť menšia ako 4 m², s výškou stropu minimálne 2,5 m.
• Stena v mieste inštalácie musí byť prísne vertikálna. V prípade potreby je nutné jej povrch vyrovnať omietkou.
• Pre zaistenie bezpečnosti je nutné použiť ohňovzdorný plech, ktorý sa upevňuje medzi stenu a plynový kotol.
• V uzavretých priestoroch bez voľnej cirkulácie vzduchu je nevyhnutná inštalácia výfukového potrubia.
• Pri inštalácii v kuchyni je vhodné spojiť digestor nad plynovým sporákom s ventilačným potrubím.

Požiadavky na priestory pre plynové zariadenia (podľa SP 402.1325800.2018)

Predpisy SP 402.1325800.2018 detailne špecifikujú požiadavky na priestory určené pre plynové spotrebiče. Platí, že:

• Inštalácia plynových sporákov do kuchynských výklenkov je prísne zakázaná.
• Pre kotly s výkonom do 50 kW je možné umiestnenie v kuchyni, chodbe, alebo nebytovej miestnosti (okrem vlhkých priestorov).
• Kotly s výkonom nad 50 kW, ale nepresahujúcim 100 kW, vyžadujú samostatnú kotolňu.
• Všetky priestory musia spĺňať požiadavky na objem, výšku stropu a primerané vetranie.

Materiály a nástroje pre inštaláciu

Na vykonanie prípravných a inštalačných prác budete potrebovať nasledujúce nástroje a materiály:

• Úroveň budovy na kontrolu zvislosti stien a presné zavesenie jednotky.
• Vŕtačka alebo vŕtačka s príklepom so sadou vrtákov na vŕtanie otvorov v stene.
• Ohňovzdorný plech (azbestový alebo oceľový) na tepelnú izoláciu medzi stenou a kotlom.
• Plastové potrubie na ventiláciu miestnosti.
• Kovový kolík a rohy pre návrh uzemňovacieho obvodu.
• Elektrický zvárací stroj s elektródami na zváranie kovových častí (ak je potrebné).
• Skrutkovač, kladivo, skrutky a klince na upevnenie nosných podpier.
• Trojžilový kábel s dĺžkou od 3 m a prierezom 5-7 mm na uzemnenie.
• Tmel na pripojenie vykurovacieho systému a plynovodu.
• Tesniace materiály (ľan, tesniaca páska, kúdeľ a farba) pre spoje.

Inštalácia komína

Každá inštalácia kotla musí byť vybavená koaxiálnym komínom, ktorý slúži na prívod kyslíka do spaľovacej komory a odstránenie produktov spaľovania. Koaxiálny komín je zvyčajne súčasťou balenia plynového kotla. Koaxiálny komín pozostáva z dvoch okruhov: vonkajšieho pre prívod vzduchu a vnútorného pre odvod spalín. Dymovod sa pripája ku kotlu a druhá strana sa vyvádza von cez stenu, čo si vyžaduje vyvŕtanie otvoru vhodného priemeru.

Pripojenie k vykurovaciemu systému

Pripojenie plynového zariadenia k vykurovaciemu systému zahŕňa pripojenie potrubí kotla k prívodu studenej vody. Teplá voda následne cirkuluje cez celý vykurovací okruh. Pre zabezpečenie vodotesnosti spojov je nevyhnutné použiť stavebné tmely a tesniace materiály. Spoje potrubí musia byť vybavené vodným filtrom a uzatváracími ventilmi. Prítomnosť rotačných ventilov na vodovodných potrubiach umožní lokálne vypnutie prívodu vody do kotla v prípade potreby.

Uzemnenie a stabilizácia napätia

Plynový kotol vyžaduje inštaláciu uzemňovacieho obvodu a stabilizátora napätia pre elektrickú sieť. Uzemnenie je možné vykonať svojpomocne podľa nasledujúcej schémy:

• Kovový trojuholníkový rám zapustený do zeme do hĺbky 50 cm.
• Špendlík alebo kovová tyč s hrúbkou 10 mm privarená k rámu.
• Trojžilový kábel vedúci od kotla k čapu.
• Plastový plot okolo spoja vodiča a čapu.

Uzemňovací vodič sa pripája k kotlu počas jeho inštalácie.

Pripojenie k zdroju plynu

Pripojenie miestneho plynovodu k hlavnému plynovodu sa realizuje cez prevodovku vybavenú filtrom a regulátorom tlaku plynu. Potrubie prívodu plynu do kotla musí byť vybavené uzatváracím ventilom alebo kohútikom. Spojenie medzi plynovodom a odbočným potrubím kotla sa vykonáva pomocou špeciálnej vlnitej flexibilnej hadice vyrobenej z ocele. Všetky pripojenia musia byť dôkladne utesnené, aby sa zabránilo úniku plynu. Pre plynové pripojenia sa nepoužívajú gumové hadice.

Skúšobná prevádzka a bezpečnosť

Skúšobná prevádzka plynového kotla

Prvé spustenie plynového zariadenia musia vykonávať špecialisti zo servisného strediska alebo pracovník miestneho plynárenského servisu. Tento proces zahŕňa:

• Naplnenie vykurovacieho systému vodou: Postupné plnenie spojovacích potrubí a radiátorov s kontrolou uvoľňovania nahromadeného vzduchu, aby sa zabránilo tvorbe vzduchových uzáverov. Prebytočný vzduch sa uvoľňuje otváraním kohútikov na radiátoroch.
• Opätovná kontrola tesnosti všetkých spojov: Spoľahlivosť pripojenia plynového potrubia sa kontroluje špeciálnym zariadením alebo mydlovým roztokom.
• Pripojenie kotla k plynovému potrubiu: Otvorenie ventilu prívodu plynu.
• Pripojenie zariadenia k elektrickej sieti cez stabilizátor napätia.

Po úspešnom spustení vám bude vydaný certifikát pre záručnú a pozáručnú opravu a technickú údržbu. Uvedenie plynového vykurovacieho zariadenia do prevádzky nie je možné bez vypracovania projektovej dokumentácie a uzatvorenia zmluvy o dodávke plynu.

Je prísne zakázané vykonávať prvé spustenie systému samostatne!

Čo robiť pri zistení nesprávneho pripojenia

Ak zistíte akékoľvek chyby alebo máte podozrenie na nesprávne pripojenie zariadenia:

• Okamžite odpojte spotrebič od elektrickej siete.
• Vypnite plynový ventil.
• Kontaktujte servisné stredisko.

V prípade podozrenia na únik plynu (charakteristický zápach) okamžite volajte záchrannú službu.

Možné riziká pri chybnej inštalácii

Chyby pri pripojení alebo inštalácii plynového kotla môžu viesť k vážnym následkom:

• Požiar: V dôsledku neprítomnosti ohňovzdornej výstelky medzi stenou a kotlom.
• Porucha senzorov a vznik elektrického oblúka: Spôsobené neprítomnosťou uzemnenia.
• Prasknutie vykurovacích potrubí a porucha čerpadla: V dôsledku prítomnosti vzduchových uzáverov v systéme.

Tipy pre optimálne umiestnenie a bezpečnú prevádzku

Na sezónu ste sa pripravili v predstihu a kúpili ste si nový plynový kotol? Urobili ste nepochybne veľmi dobre. Teraz však prichádza na rad otázka, kam ho umiestniť. Riadiť by ste sa mali nielen estetikou, ale aj predpísanými technickými normami. Výrobcovia moderných plynových kotlov v súčasnosti dbajú nielen na ich funkčnosť, ale aj na dizajn. Sú dostupné vo viacerých elegantných prevedeniach, preto je ich možné zakomponovať ku kuchynskej linke, na chodbu či do kúpeľne. Vhodné je však informovať sa u výrobcu, či plynovému kotlu neškodí vlhké prostredie. Plynový kotol môžete umiestniť priamo na podlahe alebo zavesiť na stenu. Umiestnenie závesných kotlov je však jednoduchšie a spravidla majú aj menšie rozmery.

Ak sa zamýšľate nad správnym umiestnením plynového kotla, najdôležitejším faktorom je odvod spalín. Tie sa zvyknú odvádzať odvodom do komína cez stenu alebo strechu. Mali by ste však myslieť na prirodzený ťah, ktorý je väčšinou udávaný výrobcom kotla. Komín vyvložkujte hliníkom alebo nehrdzavejúcou oceľou, pretože tieto materiály sú odolné proti účinkom spalín a mrazu. Nevyhnutné je umiestniť ho tak, aby to vyhovovalo správnemu pripojeniu na plynové potrubie, elektrickú sieť a potrubie vykurovacej sústavy.

Kotol na plyn by mal byť vzdialený 20 cm od horľavých predmetov. Ideálne je, manipulačný priestor okolo neho je minimálne 80 cm, aby k nemu bol v prípade krízovej situácie zabezpečený bezproblémový prístup. Umiestnite ho do ľahko vetrateľnej miestnosti s minimálne 0,8 m3 na každý jeden kilowatt výkonu kotla. Nesmie sa však nachádzať tam, kde je plynomer alebo hlavný uzáver plynu. Bezpečnostných odporúčaní, ako umiestniť kotol na plyn nájdete na internete neúrekom. Najlepšie však urobíte, ak sa obrátite na odborníkov, ktorí nájdu jeho najvhodnejšie umiestnenie.

tags: #mozem #si #zapojit #plynovy #kotol #kotol
