Medzi finančne náročné stavebné investície patria aj zhotovenia nových alebo rekonštrukcie jestvujúcich plochých striech. Základom funkčnej a odolnej plochej strechy je správny sklon a vhodné zloženie strešného plášťa. Ploché strechy sú najčastejším typom striech využívaným na priemyselných halách, administratívnych budovách, či panelových domoch z dôvodu svojej jednoduchej konštrukcie. V poslednom období sú tieto strechy často používané pri navrhovaní a zhotovovaní nízkoenergetických a pasívnych domov. Všetky požadované vlastnosti plochej strechy musia byť trvalo udržateľné, na čo z dlhodobého hľadiska vplýva aj výber vhodnej povrchovej vodotesnej izolácie, ako aj správny návrh odvodnenia strechy pomocou spádovej vrstvy, odtokov vody, napojením na atiky a pod.
Problém stojatej vody na plochých strechách
Hlavnou požiadavkou na plochú strechu je vodotesnosť, ktorá môže byť narušená účinkom dažďa, krupobitím alebo vetrom. Stojaca voda na plochej streche má negatívny vplyv na povrch strechy. Jedným z najväčších nebezpečenstiev plochých striech je stojatá voda, ktorá oslabuje dané miesto a tým ohrozuje stabilitu strechy. Nedokonalé odvodnenie strechy výrazne znižuje životnosť a bezpečnosť použitej hydroizolácie. Odstraňuje problémy spôsobované stojatou vodou na plochých strechách, ktorá vedie k poruchám hydroizolácie, vzniku mikroorganizmov a pod. Okraje striech sú miestom častých porúch, kde sa stretávajú zvislé a vodorovné prvky.
Spádový polystyrén ako efektívne riešenie
Vyspádovanie plochej strechy pomocou dosiek z expandovaného polystyrénu je v súčasnosti jedným z najefektívnejších spôsobov. Pevné spádové dosky z EPS je možné použiť na vyspádovanie nových a dospádovanie rekonštruovaných striech, terás a balkónov. Spádové EPS dosky Isover slúžia na vyspádovanie alebo dospádovanie jednoplášťových striech, na vyrovnanie a zároveň vyspádovanie konštrukcií balkónov a lodžií. Spádové kliny z EPS sú použiteľné aj pri rekonštrukciách. Pri použití spádového polystyrénu odpadáva nutnosť betonáže, keďže ide o suchý aplikačný proces, po jeho montáži možno pokračovať v hydroizolácii. Spádový polystyrén slúži na vyspádovanie plochej strechy alebo balkóna či terasy, ale zároveň plní funkciu tepelnej izolácie, čím sa eliminuje statická záťaž so spádovým betónom a taktiež nedochádza k navýšeniu celkovej konštrukčnej výšky.
Spádové vrstvy sa u plochých striech v nedávnej minulosti vytvárali z betonovej mazaniny, alebo tiež z násypu škváry či štrku, variantou bol aj granulát z pálenej hlíny. Dnes sa spádovanie plochých striech mokrým procesom (betónovou mazaninou, ľahčeným betónom, perlitbetónom alebo polystyrénbetónom) vykonáva len zriedka. Hlavnou výhodou spádovania striech pomocou EPS je montáž izolácií strešného plášťa suchým procesom, ktorý je z hľadiska výstavby menej náročný. Spádovanie striech pomocou EPS spravidla zároveň významným spôsobom rieši otázku zateplenia strechy.
Charakteristika a výhody spádového polystyrénu EPS
Pre izoláciu plochých striech sú ideálne izolačné dosky z EPS penového polystyrénu, takzvaný Spádový polystyrén, vyrobené s 2% spádom na jeden bežný meter, užívané pre odvodnenie striech. Jedno a dvojspádové dosky sú vyrobené z bieleho a sivého polystyrénu. Dosky z expandovaného polystyrénu, vďaka nízkej nasiakavosti, zabezpečujú aj pri zvýšenej vlhkosti požadované tepelnoizolačné vlastnosti. Lambda λD = 0,034 W·m-1·K-1. Takto zhotovená skladba strešného plášťa, vďaka svojej nízkej objemovej hmotnosti (15-30 kg/m3), nezaťažuje nosnú konštrukciu strechy.
Tvorba kladačského plánu a návrh spádovania
Spoločnosť POLYFORM, rovnako ako aj Isover, ponúka realizačným spoločnostiam, projektantom a pod. pomoc pri tvorbe kladačského plánu. Každý takto vytvorený ukladací plán je vytvorený pre konkrétnu strechu, nie je možné ho zovšeobecňovať. Pozostáva z potrebného množstva rovných a spádových dosiek, ktoré sú označené podľa špecifikácie ukladacieho plánu pre jednoduchšiu identifikáciu dosiek. Súčasťou ukladacieho plánu je aj 3D model strechy pre lepšiu dispozičnú orientáciu. Klasická plochá strecha, spádovaná od svojho obvodu smerom ku vpustiam, umiestneným vo vnútri plochy, má spravidla v okolí vpustí takú hrúbku tepelnej izolácie, ktorá zaistí splnenie požadovaných hodnôt súčiniteľa prestupu tepla podľa normy ČSN 73 0540-2.
Požiadavky na spracovanie kladačského plánu:
- Čitateľné podklady a jasne stanovené požiadavky od objednávateľa (projektant, investor resp. realizačná firma).
- Spôsob spádovania - (do vpuste, do žľabu, alternatívne).
- Minimálna hrúbka tepelnej izolácie.
- Pred objednaním kladačského plánu odporúčame preveriť skutočné rozmery strechy a polohu odvodňovacích prvkov!
Presný rozmer a sklon EPS dosiek sa vypočíta na základe kladačského plánu. Štandardná doba spracovania kladačského plánu s výkazom je 1-2 pracovné dni (v prípade náročnejšieho zadania sa môže doba spracovania predĺžiť). Spravidla nie je presne stanovené, odkiaľ je potrebné začať ukladať dosky spádovej vrstvy; je to ľubovoľné a závislé na technickom a technologickom postupe realizačnej firmy.
Typy spádovania:
Samotné spádovanie strechy sa najčastejšie ukladá v jednom spáde (JSD). Samotnú strechu je taktiež možné navrhnúť ako dvoj (DSD) alebo viacspádovú (mSD). Spádovanie striech pomocou dosiek penového polystyrénu je možné vykonať vo viacerých variantoch riešenia odvádzania vody z povrchu plochých striech.
Rozmery a typy spádových dosiek
Spádové dosky pre strechy z EPS sa prevažne vyrábajú v rozmere 1 x 1 m so spádom na jednu stranu a v praxi sa niekedy mylne označujú ako kliny. Spádové kliny sa vyrábajú na mieru a režú sa z rovnakých dosiek, z rôznych materiálov podľa projektu. Hrúbka rovných dosiek je obmedzená možnosťami výroby od 10mm po 400mm. Hrúbka spádových dosiek sa vyrába od 5mm, ale odporúčame spádové kliny od hr. 20 mm, alebo optimálne od hr. 40 mm, kvôli ich odolnosti, pretože sa pri montáži strešného plášťa po tepelnej izolácii chodí a premiestňujú sa po nej stavebné materiály. Rezanie polystyrénových blokov na jednotlivé dosky (najčastejšie o pôdorysných rozmeroch 1 x 1 m) sa vo výrobných závodoch vykonáva pomocou odporových drôtov.
Spád je určený možnosťami výroby a preto nie je možné vyrobiť ľubovoľný spád klinov z EPS. Najmenší možný spád je 0,5% (5mm / 1m dĺžky). Ďalšie možné spády sú odstupňované rádovo po 0,5% t.j. 1,0%, 1,5%, 2,0%, 2,5%, 3,0% atď. Podľa normy STN 73 1901 - Navrhovanie striech sa odporúča minimálny spád 1° = 1,75% po zaokrúhlení = 2%.
Typické parametre spádových dosiek EPS
| Parameter | Hodnota |
|---|---|
| Rozmer spádových dosiek | 1 x 1 meter |
| Minimálna hrúbka výroby | 10 mm (odporúča sa 20 mm, optimálne 40 mm pre odolnosť) |
| Minimálny možný spád | 0,5% (5mm na 1m dĺžky) |
| Odstupňovanie spádu | Po 0,5% (napr. 1,0%, 1,5%, 2,0%, 2,5%, 3,0% atď.) |
| Odporúčaný minimálny spád (STN 73 1901) | 1° = 1,75%, zaokrúhlene 2% |
Spádové kliny a ich špecifiká
Spádové kliny z penového polystyrénu sa používajú v detailoch napríklad u atík alebo sa umiestňujú do niektorých úžlabí, pred svetlíky a rôzne nadstavby na streche, aby zabránili vzniku oblastí, kde by sa po dažďoch na povrchu striech vytvárali kaluže vody. Pevnosť spádových klinov závisí od účelu strechy (strešná terasa, pochôdzna strecha, nepochôdzna strecha, atď). V úžľabiach a nárožiach sa spádové kliny musia prerezať po uhlopriečke. Rozháňacie kliny sú spádové dosky, ktoré slúžia na obchádzanie prekážok pri spádovaní, sú označené ako „X+číslo“ a sú navrhované tak, aby úžľabie medzi spádom a rozháňacím klinom bol min. 5mm.
Montáž spádového polystyrénu: kľúčové zásady a postupy
Kvalitný materiál nestačí - rozhoduje aj to, ako sa s ním pracuje. Práca by mala byť presná, čistá a podľa technických odporúčaní výrobcu. Podklad pod spádovou tepelnoizolačnou vrstvou musí byť dostatočne rovný, v prípade rekonštrukcií dorovnaný. Takto navrhnuté dosky spádového polystyrénu sa doporučujú ukladať na väzbu cez podkladové rovné tepelnoizolačné dosky, kvôli zamedzeniu vzniku tepelných mostov. Podkladové dosky sa odporúča ukladať na väzbu - prekrývanie zvislých škár medzi doskami. Dosky expandovaného polystyrénu EPS ukladajte na väzbu, tesne k sebe, aby nevznikali medzery.

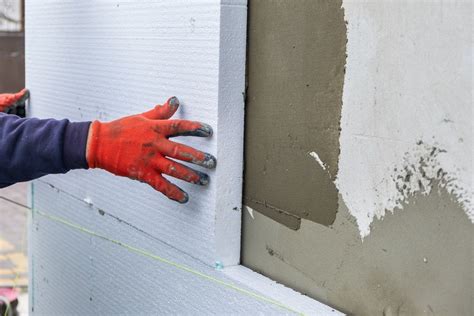

Tepelnoizolačné dielce je potrebné kotviť k podkladu z dôvodu účinkov sania vetra. Pri kotvení expandovaného polystyrénu EPS na fasádu je dôležité dodržať správny postup. Najprv sa dosky prilepia pomocou špeciálneho lepidla naneseného po obvode a v bodoch v strede dosky. Po vytvrdnutí sa mechanicky kotvia pomocou hmoždiniek, ktoré by mali byť umiestnené v rohoch a v strede dosky. Najbežnejší spôsob upevnenia EPS polystyrénu je kombinácia lepidla a mechanických kotiev. Lepiaca malta sa nanáša na EPS polystyrénovú dosku po jej celom obvode, pričom do stredu sa aplikujú tri „buchty“.
Během budování spádování střechy z EPS je nutné tepelnou izolaci průběžně zakrývat hydroizolacemi. Montáž střešního pláště se proto obvykle provádí po etapách. To znamená, že se z hydroizolací vytvářejí etapové spoje. Samolepiace asfaltové pásy položené na hornom povrchu penového polystyrénu sa v oblastiach etapových spojov vodotesne napoja (natavia alebo nalepia) na vrstvu parozábrany. Postup výstavby strešného plášťa je nutné vykonávať takým spôsobom, aby nedošlo k zatekaniu vody z povrchu hydroizolácií do skladby strechy.
Časté chyby pri montáži a ako sa im vyhnúť:
- Nesprávna príprava podkladu: Nedostatočné očistenie a príprava podkladu.
- Nedostatočné lepenie: Nesprávne nanesenie lepiacej hmoty (lepidlo v tvare obvodovej húsenice s vnútornými bodmi).
- Zle previazané škáry a medzery: Medzery medzi doskami alebo chýbajúce zakotvenie. Dosky ukladajte na väzbu, tesne k sebe.
- Chýbajúce alebo nedostatočné kotvenie: Absencia mechanického kotvenia vedie k nestabilite.
- Nedostatočná hrúbka izolantu: Použitie nedostatočnej hrúbky izolantu.
- Nerovnosti v podklade: Vedú k tvorbe tepelných mostov a znižujú účinnosť izolácie.
- Nevhodná povrchová úprava: Na povrch izolačných dosiek naneste dostatočnú vrstvu lepiacej stierky a vložte sklotextilnú mriežku s presahom min. 10cm.
Nesprávna aplikácia expandovaného polystyrénu EPS na fasádu môže viesť k vážnym technickým a estetickým problémom, ktoré znižujú účinnosť zateplenia a skracujú jeho životnosť. Nesprávnou aplikáciou vznikajú tepelné mosty, zvýšené tepelné straty, vlhnutie konštrukcie a tvorbu plesní. Dôležitá je aj správna kombinácia lepidla, kotiev, armovacej vrstvy a finálnej úpravy. Montáž treba vždy prispôsobiť typu polystyrénu a konkrétnemu miestu použitia.
Aplikácia v rôznych klimatických podmienkach:
- Horúce počasie (nad 30 °C): Je dôležité zabezpečiť ochranu izolácie pred priamym slnečným žiarením, napríklad pomocou tieniacich sieťok. Realizujte práce v skorých ranných alebo neskorých popoludňajších hodinách, keď sú teploty nižšie.
- Zimné obdobie (nie nižšie ako -5 °C): Používajte lepidlá a materiály vhodné pre zimné obdobie, ktoré obsahujú špeciálne prísady umožňujúce aplikáciu pri nižších teplotách.
Skladovanie a manipulácia s materiálom
Správne skladovanie expandovaného polystyrénu EPS pred jeho aplikáciou je kľúčové pre zachovanie jeho izolačných vlastností a zabezpečenie bezproblémovej montáže. Expandovaný polystyrén EPS by sa mal skladovať v suchom prostredí, mimo priameho slnečného žiarenia a chránený pred dažďom. Ideálne je ho uchovávať v originálnych obaloch, aby sa zabránilo mechanickému poškodeniu a degradácii materiálu. EPS sa nesmie skladovať vo vode, tzn. nesmie sa skladovať na plochách a v oblastiach, kde sa dlhodobo vyskytuje alebo zadržuje voda. Penový polystyrén pre vybudovanie zateplenia a spádovania striech zaberie na stavbe pomerne dosť priestoru.
Spádový polystyrén a inštalácia fotovoltaických elektrární
Expandovaný polystyrén EPS je obľúbený pre svoje výborné tepelnoizolačné vlastnosti a nízku hmotnosť, čo je výhodné pri realizácii strešných systémov s fotovoltaickou elektrárňou. Ak sa polystyrén kombinuje s horľavými vrstvami na streche pri inštalácii fotovoltaickej elektrárne, je nutné zabezpečiť dostatočnú protipožiarnu ochranu. Horľavé vrstvy strechy by mali spĺňať minimálne kritérium BROOF (t3) alebo BROOF (t4). Odporúča sa, aby boli všetky elektrické komponenty fotovoltaickej elektrárne, ako sú rozvádzače a invertory, umiestnené na nehorľavých podložkách. Inštalácia fotovoltaickej elektrárne na strechy s expandovaným polystyrénom EPS musí spĺňať legislatívne požiadavky Slovenskej republiky v oblasti protipožiarnej bezpečnosti.
Cena a dostupnosť spádového polystyrénu
Expandovaný polystyrén EPS patrí medzi najekonomickejšie tepelnoizolačné materiály na trhu. Jeho cena je nižšia v porovnaní s minerálnou vlnou, XPS alebo PIR doskami, pričom poskytuje vynikajúce izolačné vlastnosti. Odporúčané predajné ceny tepelných izolácií Isover (ceny sklenej vlny a kamennej vlny, polystyrénu, podlahového polystyrénu EPS 150S, PIR tepelných izolácií, klímamembrán Vario a príslušenstva) sú uvedené v aktuálne platnom cenníku tepelných izolácií a príslušenstva Isover. Predajné ceny spádového polystyrénu EPS, ako aj informácie o dodacích termínoch a skladových zásobách poskytne aj vzhľadom na požadované množstvo a lokalitu stavby distribučný partner.
Recyklácia polystyrénu
Produkt Isover EPS vyrobený v závode Trnava je 100% recyklovateľný slovenský výrobok, čo potvrdzujú aj spätným odberom nespotrebovaného výrobku od svojich zákazníkov na opätovnú recykláciu.
