Podperné lešenie na debnenie stien: Montáž, Použitie a Demontáž

Lešenia sú dočasné konštrukcie poskytujúce prostriedky prístupu a bezpečné pracovné plošiny na uľahčenie práce vo výškach a tiež na udržanie materiálu a nástrojov v obmedzenom množstve. Lešenie má rôzne využitie, používa sa pri výstavbe, prestavbe, bežnej údržbe a renovácii. Používanie lešenia poskytuje bezpečné a pohodlnejšie pracovné podmienky v porovnaní s konvenčnými pracovnými zariadeniami, ako je používanie rebríkov alebo práce s rozťahovaním nad hlavou. Je to pomocná dočasná stavebná konštrukcia, ktorá sa používa pri prácach vo väčších výškach. Môže slúžiť ako pracovná plošina na výkon stavebných prác i na odkladanie materiálu či nástrojov.

Stenové debnenie je pomocná konštrukcia, do ktorej sa zalieva čerstvý betón, pričom po jeho odstránení vznikne monolitická konštrukcia. Základnú zostavu stenového debnenia tvorí forma, oporný a podperný systém. Forma je časť debnenia, ktorá je v priamom styku s čerstvým betónom. Od jej povrchu závisí výsledný vzhľad a kvalita betónovej konštrukcie. V kontexte stavby a najmä debnenia stien je kľúčové správne použitie podperných lešení a súvisiacich konštrukcií na zabezpečenie stability a bezpečnosti.

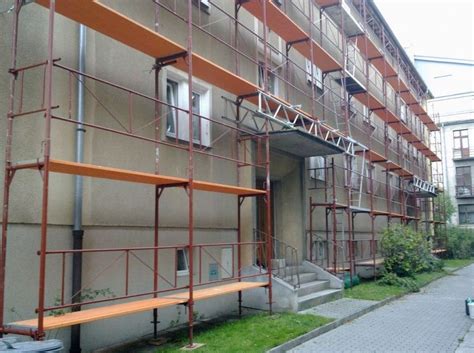

Typy lešení a ich komponenty v kontexte debnenia

Na trhu existuje niekoľko typov lešení, ktoré sa líšia konštrukciou, spôsobom montáže a demontáže, ako aj primárnym využitím. Pre podperné účely pod debnenie sú najrelevantnejšie systémové lešenia a stavebné stojky.

Rúrkové lešenia

Ide o jednoduché konštrukcie, ktoré možno použiť aj vo výškovo či pôdorysne komplikovaných priestoroch. Zhotovené sú z oceľových rúr s protikoróznou ochranou, ktorých priemer je 48,3 mm a hrúbka steny je 3 mm. Nosnosť lešenia sa mení pridávaním (uberaním) hustoty stojok alebo iných častí konštrukcie. Pri skladovaní zaberajú minimálny priestor. Montáž a demontáž rúrkových lešení je však dosť náročná. Používajú sa najmä ako pracovné lešenia v priemysle, zväčša v komplikovaných priestorových pomeroch.

Systémové lešenia

V súčasnom stavebníctve sa používajú častejšie ako rúrkové lešenia najmä pre rýchlu a jednoduchú montáž či demontáž. Stavebnicové prvky zavesené do skeletu tvoria jednotlivé podlažia systémových lešení. Majú pevnú a stabilnú konštrukciu, ktorá umožňuje ich aplikáciu až do výšky 100 m. Ide o pomocné konštrukcie, ktoré možno poskladať do rôznych tvarov. Oproti rúrkovým lešeniam sú však obmedzené fixnými modulovými rozmermi prvkov. Možno ich použiť ako pracovné plošiny s priestorovou konštrukciou alebo ako podperné skruže pod debnenie v pozemnom aj mostnom staviteľstve.

Pojazdné lešenia

Z plošných dielcov sa zhotovujú aj pojazdné lešenia, ktoré sa využívajú najmä v interiéri. Vyrábajú sa prevažne z materiálov na báze hliníka, čo výrazne znižuje hmotnosť komponentov a zjednodušuje manipuláciu s nimi. Skladajú sa z uzavretých rámov, ktoré sa na seba nadstavujú. Po ich výške sú vo vzdialenosti asi 50 cm navarené vodorovné nosníky slúžiace na uloženie podláh a zároveň ako priečne stuženie. Na vertikálny pohyb sa využívajú rebríky a podlahy s padacími dverami. Bezpečnosť pri práci s pojazdným lešením možno zaručiť elementmi zábradlia a zarážkami. Na pojazd slúžia kolieska, na ktorých je lešenie založené. Tuhosť v pozdĺžnom smere zabezpečujú uhlopriečne stuženia. Nosnosť lešenia je 200 kg/m².

Stavebné stojky

Kvalitná, bezpečná a nastaviteľná stavebná stojka zo žiarovo zinkovanej ocele spĺňa Európsku normu EN1065. Poskytuje skvelý pomer nosnosti a váhy. Vysoká ergonómia a bezpečnosť je zabezpečená vďaka nastaviteľnej poistke s ochranou proti vypadnutiu. Nastaviteľná kovaná matica v samočistiacom závite je spojená s rukoväťou pre rýchlu a efektívnu manipuláciu.

Hlavné komponenty lešení

• stojky - slúžia ako zvislý nosný prvok, na ktorý sa ukladajú vodorovné priečniky alebo rámy. Jednotlivé stojky sa na seba nadstavujú. Na vrchnom konci každej stojky sú hroty, ktoré zabezpečujú spojenie dvoch prvkov. Vyrábajú sa v rôznych výškach od 1 do 3 m.
• priečniky alebo uhlopriečne vystužené uzavreté rámy - sú vodorovné nosné, resp. i stužujúce prvky. Použitím rámov vzniká kombinácia lešenia z tyčových dielcov s plošnými prvkami. Pri pracovnom lešení sa priečniky využívajú ako nosníky podláh alebo ako zábradlie.
• oceľové alebo drevené podlahy - umožňujú pohyb po lešení a zároveň slúžia ako stužujúci prvok. Ukladajú sa na priečniky rúrkového prierezu pomocou hákov a vyrábajú sa v rozmeroch, ktoré sú kompatibilné s dĺžkami priečnikov.
• priehradové nosníky - umožňujú preklenutie väčších rozpätí.
• oceľové rámy - slúžia ako zvislý nosný a priečny stužujúci prvok. Ukladajú sa na ne podlahy a umožňujú upevnenie zábradlia.
• konzoly - pomocou ktorých možno lešenie vysunúť.
• malé rámy (s výškou 0,6 až 1 m) - používajú sa pri zakladaní na šikmých svahoch.

Bezpečnosť a kvalifikácia pri práci s lešením a debnením

Bezpečnosť je pri práci s lešením a debnením na prvom mieste. Montáž a demontáž lešenia môžu vykonávať len osoby, ktoré majú na to potrebné znalosti a oprávnenie. Kurz lešenárov je určený pre tých, ktorí stavajú, pridávajú, menia alebo demontujú lešenie. Školenie by malo zahŕňať poučenie o všetkých súvisiacich rizikách. Rozsah požadovaného školenia bude závisieť od typu bežne vykonávanej práce a od typu lešenia.

Samostatne stavať lešenia môže len osoba s platným preukazom Lešenára. Kurz lešenárov môže absolvovať osoba staršia ako 18 rokov a zdravotne spôsobilá. Po úspešnom absolvovaní kurzu Vám bude vydaný Preukaz lešenára v zmysle § 16 ods. 1 písm. a) zákona č. 1. Kurz lešenára poskytne znalosti o právnych povinnostiach obsiahnutých v národných a medzinárodných normách pre poskytovanie a používanie lešenia, správnej terminológii a komponentoch a stavebných normách potrebných na zaistenie bezpečných pracovísk. Kurz tiež poskytne kontrolné techniky a postupy záznamu potrebné na dodržanie zákonných ustanovení.

Opakované oboznamovanie (opakované školenie) je potrebné absolvovať každých 12 mesiacov v zmysle § 3 ods. 1 vyhlášky č. Aktualizačná odborná príprava sa vykonáva každých 5 rokov v zmysle § 16 ods. 8 zákona č. Aktuálne termíny kurzov sú uvedené vždy na webovej stránke a sú záväzné. Kurz sa vykonáva v priestoroch nášho školiaceho strediska.

Pred montážou lešenia a debnenia je nevyhnutné vizuálne skontrolovať jednotlivé komponenty, či nie sú poškodené. Poškodené komponenty lešenia nie je možné namontovať. Lešenie sa môže postaviť len na podklad, ktorý má dostatočnú nosnosť. Pod každým stojanom lešenia je výškovo nastaviteľný pätka vretena. Montovať a manipulovať s debnením by mali iba osoby s odbornými znalosťami a so školením BOZP. V prípade, že stenové dielce alebo iné prvky sú závažne poškodené, nesmú sa použiť. Opravu poškodených prvkov môžu vykonávať kompetentné osoby od výrobcu debnenia alebo prenajímateľa. Oprava sa nesmie vykonávať na stavenisku.

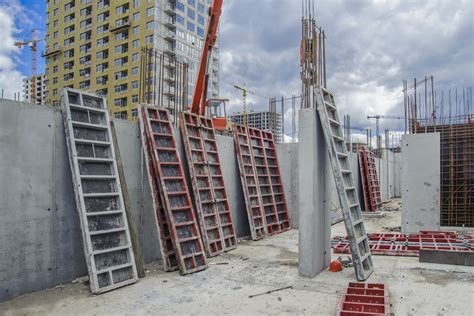

Stenové debnenie: Konštrukcia a základné prvky

Poznáme tri základné druhy debnenia, a to jednorazové (napríklad tesárske, papierové), špeciálne (napríklad pojazdné, šplhavé) a systémové stenové alebo stropné. Systémové debnenie sa využíva pri výstavbe monolitických stien, stĺpov, základových pásov a oblúkových stien. Je možné používať ho opakovane. Môže byť jednostranné alebo obojstranné. Ručne manipulovateľné stenové debnenie sa vyrába z hliníka alebo zo špeciálneho plastu. Pokiaľ je vyrobené z ocele, považuje sa za ťažké.

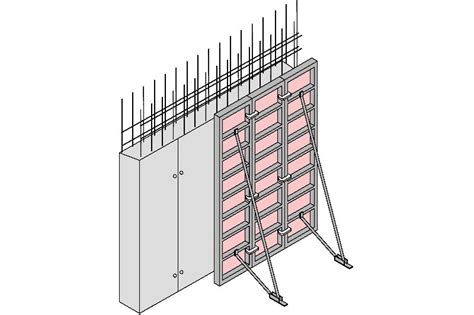

Hlavné komponenty stenového debnenia

• Debniace panely: Trojvrstvová doska z masívneho dreva zo smreku s povrchovou úpravou močovino-melamínovou živicou 130 g/m² na oboch stranách. Okraje sú utesnené emulzným náterom.
• Spínacia/kotviaca tyč: Slúži na zopnutie dvoch oproti stojacich panelov. Používa sa v kombinácii s maticami a so spotrebným materiálom (dištančná rúrka a kónusy). Táto tyč sa používa aj pri jednostrannom debnení, a to dvomi spôsobmi. Jeden spôsob je pomocou horninovej kotvy spolu s maticou.
• Klinový zámok/rýchloupínač: Používa sa na zopnutie dvoch vedľa seba stojacich panelov k sebe.
• Nastaviteľný zámok/vyrovnávací upínač: Je to vyrovnávací prvok, ktorý zopne dva vedľa stojace panely spolu s výdrevou.
• Zrovnávacie/upínacie koľajnice: Používajú sa na spevnenie panelovej zostavy pri použití výdrevy, pri uskočení/zmene hrúbky steny, ukončení steny alebo v prípade, keď sa panely na seba nadstavujú. Existuje pritom viacero spôsobov upevňovania koľajníc k debneniu, napríklad pomocou napínacích zámkov alebo hákov.
• Šikmá vzpera/nastavovacia opora: Slúžia na podporu a stabilizáciu debnenia. Stenové debnenie musí byť vždy zabezpečené šikmými vzperami pri montáži aj demontáži za pomoci skrutky do betónu.
• Zámok uzáveru steny: Zabezpečuje jednoduché a rýchle zadebnenie čela (ukončenie) steny spolu s hranolmi a doskami.

Montáž podperného lešenia a debnenia stien

Správna montáž je základom stability a bezpečnosti celej konštrukcie. Začína sa prípravou podkladu a komponentov.

Montáž lešenia

1. Príprava podkladu: Lešenie sa môže postaviť len na podklad, ktorý má dostatočnú nosnosť. Pod každým stojanom lešenia je výškovo nastaviteľný pätka vretena. Vretenové pätky sú k dispozícii v dĺžkach 0,4, 0,6, 0,8 a 1,5 m. Nožičky s dĺžkou 0,6 m sa dajú natočiť maximálne do 45 cm.
2. Vyrovnanie: Na teréne so sklonom alebo výškovými nerovnosťami alebo na dosiahnutie určitej výšky lešenia možno pri nastavovaní lešenia použiť vyrovnávacie zariadenie, stavacie rámy o výške 0,67 m alebo 1,0 m. Výsledné pole lešenia sa musí vertikálne a horizontálne vyrovnať pomocou vretenových pätiek a diagonál.
3. Základná štruktúra: Stavebné alebo nosné rámy sú namontované na nožičky vretena v primeranej vzdialenosti od fasády a sú zabezpečené proti pádu jednoduchým zábradlím. Na vonkajšej strane lešenia je umiestnená uhlopriečka a zábradlie. Upravený koniec uhlopriečky sa vloží do otvoru v kontaktnej doske rámu a zatlačí sa smerom nadol, aby sa spojka na opačnom konci uhlopriečky mohla pripevniť k opačnému rámu. Zábradlie sa vloží do zámkov rámov.
4. Osadenie podlážok: Na hornej priečnej U-profily stavacích rámov sa zavesujú podlážky vždy po celej šírke rámu. Pre rám so šírkou 0,73 m sa použijú buď dva úzke podrámy (so šírkou 0,32 m), alebo jeden podrám so šírkou 0,60 m. Pre rám so šírkou 1,09 m sa použijú tri podrámy so šírkou 0,32 m alebo jeden široký a jeden úzky podrám. Pri použití podchodzieho rámu je potrebné položiť podklady v celej šírke, štyri úzke podklady alebo dva široké podklady. V tretej skupine podvalov sa môžu použiť všetky typy podvalov.
5. Nadstavovanie poschodí: Pri výstupe na ďalšie poschodie by mal mať pracovník bezpečnostný postroj pripevnený k vnútornému stojanu vertikálneho rámu nižšej úrovne. Pracovník potom môže vystúpiť na podlážku a osadiť prvé dva rámy horného poschodia. Zábradlie medzi rámy sa nasadia ihneď po montáži. Ak sa buduje koncové pole, je potrebné osadiť dvojité bočné zábradlie. Pri montáži posledného poschodia sú vonkajšie strany rámov vybavené zábradelné stĺpiky, do ktorého sa zavesí zábradlie.

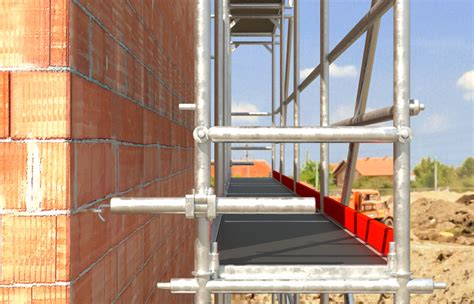

6. Kotvenie lešenia: Maximálna výška lešenia je 24 m vrátane vretenovej podnože. Na zachytenie ťahových a tlakových síl kolmých na fasádu sa používajú metódy kotvy s pevnými spojkami pripojenými k stavacím rámom. Kotvenie lešenia sa musí vykonávať súčasne s výstavbou jednotlivých poschodí lešenia a nie je povolené vykonávať kotvenie neskôr. Krajné stĺpy a miesta, kde sú umiestnené poklopy, sa musia kotviť každé 4 m výšky, striedavo každých 8 m, pričom konečná poloha kotiev musí pripomínať sínusoidu.
7. Špeciálne situácie: Lešenie sa inštaluje na rohoch budovy spojením dvoch vertikálnych rámov otočených o 90° pomocou dvoch otočných spojok. Jedna z týchto spojok je umiestnená v otvore kontaktnej dosky montážneho rámu. Na rozšírenie podlahovej plochy sú k dispozícii dve konzoly: Konzola 0,36 m umožňuje rozšírenie podlahovej plochy o úzku podlážku (0,32 m). Konzola môže byť umiestnená na vnútornej alebo vonkajšej strane lešenia. Podchádzajúce rámy umožňujú umiestnenie lešenia na miestach, kde je potrebné zabezpečiť bezpečný prechod pre chodcov. Spodné rámy umožňujú inštaláciu stavacích rámov šírky 0,73 m a 1,09 m.

Montáž debnenia

1. Príprava: Pred montážou debnenia sa ako prvé vytýčia jednotlivé body (rohy, uhly, línie) budúcej monolitickej konštrukcie. Pri zvislých konštrukciách sa začnú stenové panely montovať až po čiastočnej alebo úplnej príprave výstuže. V individuálnych prípadoch môžu byť panely osádzané ešte pred naviazaním výstuže (napríklad výťahové šachty). Debniaca plocha panelov sa pred takzvaným šalovaním ošetrí odformovacím prípravkom, aby sa dielce dali po betonáži jednoducho a bez poškodenia odstrániť a očistiť.
2. Osadenie prvej strany: Osadí sa a zastabilizuje najprv jedna strana debnenia. Začínať by sa malo od najkomplikovanejších miest, čo sú napríklad rohy, a vnútorným debnením. Vnútri zvyčajne býva už základová alebo stropná doska, ktorá je potrebná na zakotvenie vzpier. Panely sa spoja príslušnými zámkami a do dier v paneloch sa povkladajú spínacie tyče, na ktorých je nasunutá dištančná rúrka s kónusmi. Do nevyužitých dier sa vložia plastové zátky do debnenia.
3. Dokončenie a zabezpečenie: Následne sa môže osádzať druhá strana debnenia. Vedľa seba stojace panely sa pospájajú k sebe klinovými alebo nastaviteľnými zámkami. Debnenie stojace oproti sebe sa zopne k sebe prostredníctvom spínacej tyče a matíc. Na jednu stranu debnenia sa osadí lávka na lepšiu manipuláciu pri betonáži. V prípade, že sa bude konštrukcia betónovať za pomoci betónovej pumpy alebo bádie, je potrebné debnenie zaistiť aj proti nadvihnutiu. Po celkovom uzatvorení debnenia a dotiahnutí matíc a zámkov je debnenie pripravené na betonáž.

Demontáž debnenia stien

Demontáž debnenia, takzvané oddebňovanie, sa môže vykonať po zatvrdnutí a dosiahnutí dostatočnej pevnosti betónu. Postup pri oddebňovaní je ten istý ako pri odebňovaní, len v opačnom poradí. Dôležité je postupovať opatrne, aby nedošlo k poškodeniu betónovej konštrukcie alebo samotných prvkov debnenia.

Príslušenstvo a spotrebný materiál pre debnenie

Kvalitné príslušenstvo je nevyhnutné pre efektívnu a bezpečnú prácu s debnením. Mnohé z týchto prvkov slúžia na presné vymedzenie hrúbky steny, ochranu spojovacích prvkov alebo na vytvorenie špeciálnych tvarov.
