Komplexný sprievodca montovanými železobetónovými stropmi

Železobetónové stropy patria medzi najrozšírenejšie riešenia pri výstavbe rodinných domov a iných budov. Ich kombinácia oceľovej výstuže a betónu zabezpečuje vysokú pevnosť, odolnosť a dlhú životnosť. Hoci sú oproti dreveným stropom neporovnateľne drahšie, prinášajú obrovské výhody, ktoré z dlhodobého hľadiska vyvažujú počiatočné náklady.

Typy železobetónových stropov

Železobetónové stropy môžeme rozdeliť do troch hlavných kategórií, ktoré sa líšia spôsobom realizácie a vlastnosťami:

• Monolitický železobetónový strop: Celá konštrukcia je betónovaná na mieste stavby do vopred pripraveného debnenia. Vyznačuje sa vysokou pevnosťou a možnosťou prispôsobiť sa akémukoľvek tvaru budovy. Zaliatím betónu do výstuže vznikne jednoliaty strop, ktorý je tenší ako montovaný. Nevýhodou je pomerne vysoká prácnosť a dlhší čas potrebný na realizáciu, ako aj nemalé riziko chýb pri ukladaní výstuže, čo môže viesť k vážnym statickým problémom.
• Prefabrikovaný (montovaný) železobetónový strop: Používajú sa hotové železobetónové panely alebo nosníky kombinované s vložkami z rôznych materiálov, ktoré sa osádzajú na stavbe a následne sa zalievajú betónom. Výhodou je rýchlejšia montáž a menší priestor na chyby oproti monolitickým stropom, takže nie je potrebná až taká extrémna odbornosť montérov. Nevýhodou je obmedzená variabilita tvaru a potreba používať ťažkú techniku na manipuláciu s prefabrikátmi.
• Kombinované systémy (napr. stropy Miako alebo filigránové panely): Spojenie prefabrikovaných prvkov s monolitickým dobetónovaním umožňuje získať výhody oboch systémov, čím sa optimalizuje čas výstavby aj celková únosnosť konštrukcie.

Montovaný železobetónový strop: detaily a špecifiká

Montovaný železobetónový strop sa na nič „nehrá“, jeho prioritou je jednoduchosť a funkčnosť. Nosníky a stropné vložky sú betónové. Tieto stropy sú použiteľné pre prestropenie miestnosti až do 9,8 metra (svetlosť miestnosti, maximálna dĺžka nosníkov je 10 metrov).

Typy montovaných železobetónových stropov

V rámci montovaných železobetónových stropov existujú rôzne systémy a prvky, ktoré sa prispôsobujú konkrétnym požiadavkám projektu:

Stropy montované z dosiek

Doska je plochý stropný dielec, ktorého šírka obvykle nepresiahne 300 mm. Z konštrukčného hľadiska ide o prvok trámového typu či hlavný prvok nosnej konštrukcie uložený priamo na nosných stenách. Stropy montované z dosiek sú najjednoduchšou montovanou konštrukciou. Montáž sa zvyčajne prevádza ručne, alebo za pomoci ľahkých zdvíhacích prostriedkov. Dosky sa ukladajú do lôžka z cementovej malty. Malé prestupy - maximálne do šírky dutiny - sa vyhotovujú na stavbe pred dobetónovaním špár. Staticky sú dosky navrhnuté ako prosté nosníky.

Panelové stropy

Z konštrukčného hľadiska je panel konštrukčný prvok trámového stropu, alebo hlavný prvok stropnej konštrukcie, ktorý je uložený priamo na nosných stenách. Zo statického hľadiska sa jedná o prosté nosníky. Rozlišujeme niekoľko typov panelov:

• Plné panely: Majú väčšiu hmotnosť, a preto sa používajú pre malé rozpätia nosných podpor, hlavne v bytovej výstavbe.
• Dutinové panely: Sú určené pre rozpätie väčšie ako 3 metre, sú hospodárne a majú univerzálne využitie. K ich výhodám patria tiež dobré skladovacie vlastnosti, jednoduchosť počas montáže, možnosť zároveň prevádzať úplné dokončenie spodného a vrchného povrchu stropu. Dutiny môžu mať prierez kruhový, oválny aj obdĺžnikový.
• Rebierkové panely: Zo statického hľadiska majú usporiadania dosky a rebierok ako T prierez, a preto sú jedny z najhospodárnejších v spotrebe hmôt.

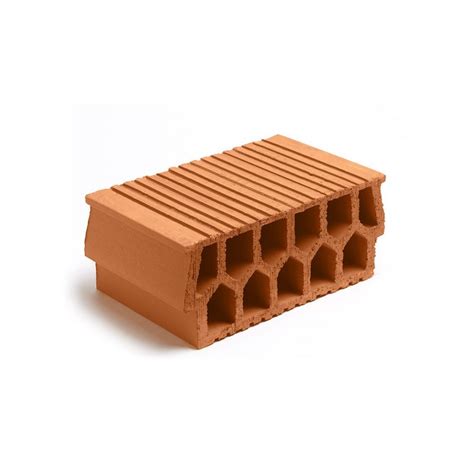

Keramické stropy

Keramický strop je ideálnou alternatívou za klasický železobetónový liaty strop a môže byť tiež vhodnou alternatívou za drevené trámové stropy. Je možné povedať, že keramické stropy majú v sebe výhodné vlastnosti železobetónového stropu v kombinácii s praktickými vlastnosťami dreveného stropu pri realizácii. Keramické stropy sú použiteľné pre prestropenie miestnosti do 8,00 metrov, najmä pre rodinné a bytové domy. Maximálna dĺžka nosníkov je 8,25 metra.

Ľahké montované stropy

Ľahké montované stropy sú použiteľné pre prestropenie miestnosti do 9,80 metra, najmä pre rodinné a bytové domy, s maximálnou dĺžkou nosníkov 10 metrov. Ľahký montovaný strop nie je vhodný na omietanie, zato je najvhodnejším stropom pre osadenie sadrokartónového podhľadu. Pre miestnosti ako sú pivnice, administratíva, posilňovne, kancelárie, obchodné priestory atď. je možné ponechať strop bez sadrokartónového podhľadu, prípadne ho len nastriekať farbou. Je vyvinutý najmä pre rekonštrukcie, kde špeciálne zosilnené stropné nosníky v kombinácii s ľahkými stropnými vložkami je možné výhodne použiť pri realizovaní stropu bez montážneho podopretia až do rozpätia miestnosti 5600 mm. To má význam hlavne pri rekonštrukciách objektov, kde pôvodný strop sa neasanuje, ale zachová.

Používané systémy

Na trhu sú dostupné spoľahlivé betónové stropné systémy, napríklad Rector v dvoch variantoch (RectorBeton a RectorLight). Wienerberger a Rector sú na Slovensku jediní dvaja výrobcovia stropných miako systémov, ktorí používajú nosníky s predpätou výstužou.

Realizácia montovaného železobetónového stropu

Na správnu realizáciu montovaného stropu je potrebný plán kladenia nosníkov zhotovených na základe statického návrhu stropu. Tento plán by mal okrem statických požiadaviek na únosnosť stropu zohľadňovať aj riešenie detailov, ako sú komínová výmena, kotvenie schodiskového ramena a podobne.

Kladenie nosníkov a vložiek

1. Doprava a vyloženie: Na vyloženie nosníkov na nosné steny v celých balíkoch sa odporúča použiť auto s hydraulickou rukou alebo žeriav.
2. Príprava podkladu: V mieste uloženia nosníkov sa na posledný rad tehál obvodového múru položí ťažký asfaltovaný pás.
3. Ukladanie nosníkov: Nosníky sa ukladajú priamo na asfaltované pásy podľa plánu kladenia. Minimálna dĺžka uloženia nosníkov je 125 mm. Nosníky začíname ukladať od kraja stropného poľa. Detaily stropu, napríklad komínová výmena, by sa mali riešiť v rámci plánu kladenia.
4. Podoprenie nosníkov: Nosníky s dĺžkou do 4 metrov treba podoprieť ihneď po ich uložení. Nosníky dlhšie ako 4 metre sa podpierajú už pri ukladaní, čím sa zabráni ich poškodeniu nadmerným priehybom. Krajné podpery sa umiestňujú 1,75 metra od nosnej steny, medzi ostatnými podperami môže byť vzájomná vzdialenosť maximálna. Pomocou podoprenia sa vytvorí v strede rozpätia každého poľa stropu prevýšenie s veľkosťou 1/300 rozpätia, pričom prehnutie nosníka musí byť plynulé.
5. Ukladanie stropných vložiek: Stropné vložky sa ukladajú nasucho vždy medzi dva nosníky (aj krajný rad vložiek). V mieste uloženia nosníkov sa vkladajú stropné vložky, ktoré vymedzujú osovú vzdialenosť nosníkov. Stropné vložky možno rezať na potrebnú dĺžku. Dutiny v koncových stropných vložkách sa odporúča pred betonážou upchať alebo zakryť vhodným spôsobom.

Vystuženie a betonáž

1. Vencové tehly: Pred vystužením stropu a vencov sa po obvode stropu vymuruje jeden rad vencových tehál. Príslušná výška horného okraja vencových tehál sa dosiahne vrstvou maltového lôžka v potrebnej hrúbke. Odolnosť vencových tehál proti vylomeniu z maltového lôžka počas betonáže možno zvýšiť vytvorením latového alebo betónového klinu.

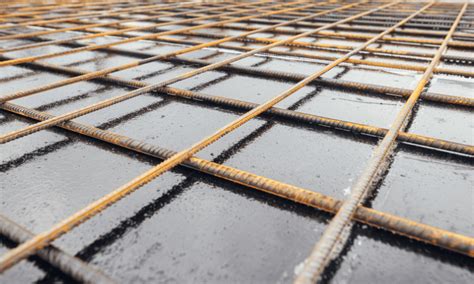

2. Výstuž: Strmene, ktoré sa nachádzajú na koncoch a v strede nosníkov, sa nadvihnú pod uhlom 45° smerom k nosnej stene. Do strmeňov na obidvoch koncoch nosníkov sa vloží spojovacia výstuž v tvare L, ktorá sa zviaže s výstužou venca. Tá musí zasahovať z venca nad nosníky na vzdialenosť 1/6 rozpätia, minimálne však 0,8 metra od vnútorného líca nosnej steny. Betónová doska sa vystužuje zváranými sieťami KARI s veľkosťou ôk 150/150/4 mm.
3. Príprava na betonáž: Pred betonážou je predovšetkým v letných mesiacoch potrebné celý strop dôkladne poliať vodou.
4. Betonáž: Strop sa betónuje zároveň so stužujúcim vencom. Hrúbka betónovej dosky v mieste maximálneho prevýšenia má byť 40 až 70 mm. Pri betonáži sa betón nesmie nahromadiť na jednom mieste.

Všeobecné výhody železobetónových stropov

Železobetónové stropy, vrátane montovaných systémov, majú mnoho výhod, ktoré prispievajú k ich obľúbenosti v modernej výstavbe:

• Vysoká nosnosť: Sú mimoriadne pevné a unesú aj vysoké zaťaženie, čo umožňuje voľnejšie dispozičné riešenia interiéru bez potreby nosných priečok.
• Akumulačné schopnosti a tepelný komfort: Betón je výborný akumulátor tepla, čo znamená, že dokáže počas dňa absorbovať teplo a v noci ho postupne uvoľňovať. Táto vlastnosť je čoraz dôležitejšia v čase globálneho otepľovania, pretože pomáha udržať stabilnú teplotu v interiéri a znižuje prehrievanie pri letných horúčavách. V kombinácii s tieniacimi prvkami a kvalitnou izoláciou môže výrazne prispieť k tepelnému komfortu bez potreby klimatizácie.
• Zvuková izolácia: Vďaka svojej hustote a hrúbke železobetónové stropy výrazne tlmia hluk, čo oceníte najmä v poschodových domoch.
• Protipožiarna odolnosť: Betón je nehorľavý materiál, ktorý poskytuje vysokú úroveň ochrany pred požiarom.
• Dlhá životnosť a minimálna údržba: Správne zrealizované železobetónové stropy vydržia desaťročia bez potreby špeciálnej údržby. Železobetónové stropy sú známe svojou dlhou životnosťou a minimálnymi požiadavkami na údržbu. Aby ste zabezpečili ich dlhodobú životnosť, je potrebné bezodkladne riešiť akékoľvek drobné praskliny alebo opotrebovanie a vykonávať pravidelné kontroly. Pri správnej údržbe môže železobetónový strop vydržať niekoľko desaťročí bez výrazných problémov.
• Možnosť kombinácie s rôznymi technológiami: Betónový strop je vhodný na inštaláciu podlahového kúrenia či chladenia.

Dôležité aspekty pri realizácii

Pre zabezpečenie optimálnej kvality a životnosti železobetónového stropu je nevyhnutné dodržiavať nasledujúce kritické body:

• Správny návrh a statický výpočet: Železobetónový strop musí byť navrhnutý odborníkom, statikom, ktorý zohľadní všetky zaťaženia a parametre stavby. Stropnú dosku musí VŽDY navrhnúť odborník - statik.
• Kvalitné debnenie a podopretie: Pri betonáži je nevyhnutné použiť stabilné debnenie, ktoré zabráni deformáciám počas tvrdnutia betónu.
• Správne uloženie výstuže: Výstuž musí byť uložená presne podľa projektovej dokumentácie, aby zabezpečila požadovanú pevnosť konštrukcie. S tým je spojená požadovaná odbornosť montážnikov, ktorí musia mať schopnosti dokumentáciu čítať a správne interpretovať.
• Betonáž bez chýb: Je dôležité použiť kvalitný betón správnej triedy a zabezpečiť jeho dôkladné zavibrovanie, aby sa odstránili vzduchové dutiny. Betonáž musí prebiehať pri teplotách nad 5 stupňov Celzia a v prvých dňoch po betonáži nesmie klesať pod túto hodnotu.
• Dostatočná doba tvrdnutia: Betón dosahuje svoju plnú pevnosť až po 28 dňoch, preto je dôležité dodržať technologické prestávky pred ďalšími prácami.

Porovnanie typov stropov (rozpätie)

Železobetónové stropy sú ideálnou voľbou pre moderné stavby vďaka ich pevnosti, odolnosti a schopnosti zlepšiť tepelný komfort v domácnosti. Ich výber a správna realizácia sú kľúčové pre dlhodobú stabilitu a bezpečnosť celej stavby.
