Miniatúrny istič: Všetko, čo potrebujete vedieť o jednopolovom s neutrálom

Elektrické ističe sú v súčasnosti najdôležitejšími bezpečnostnými prvkami každej elektroinštalácie. Ich výber by ste preto nemali podceňovať. Istič je elektrické zariadenie, ktoré v prípade, keď ním začne tiecť prúd väčší ako je určený (nadprúd alebo skrat), automaticky odpojí prívod elektrického prúdu do elektrického obvodu (resp. spotrebiča) a tým bráni jeho preťaženiu, ako aj prípadnému zasiahnutiu osôb. Jeho hlavnou výhodou oproti poistke je, že je ho možné znova zopnúť a používať bez potreby výmeny jeho častí.

V tomto článku vám poradíme, aké ističe do domu či bytu si vybrať a prečo by ste ich výber a inštaláciu mali zveriť odborníkovi. Tento článok som pre vás napísal na základe informácií z odbornej literatúry a technických noriem STN, a tiež mojich dlhoročných skúseností s elektroinštaláciami. Snažím sa opísať funkciu a výber vhodného ističa neodborníkom, niektoré informácie teda môžu byť pre oko odborníka zjednodušené. Tento článok som pre vás napísal už v roku 2021. Teraz, v januári 2026 som ho pre vás aktualizoval - informácie sú prehľadnejšie, niektoré aj zrozumiteľnejšie a pridal som aj recenzie ističov, aby ste si mohli ľahšie vybrať. Príjemné čítanie prajem.

Čo je miniatúrny istič (MCB)?

Miniatúrny istič (MCB) je automatický, opakovane pouiteľný elektromechanický spínač, ktorý sa používa na ochranu elektrického obvodu pred nadprúdom. Na rozdiel od tradičnej poistky, ktorá je jednorazovým zariadením, ktoré sa roztaví a otvorí obvod, MCB zistí poruchu a otvorí mechanické spojenie. Po odstránení poruchy sa MCB dá sa manuálne resetovať a napájanie sa obnoví bez nutnosti výmeny. Vďaka tomu je nevyhnutným a spoľahlivým typom ochrany jednotlivých obvodov, zvyčajne do 125 ampérov. Hoci sa najčastejšie pozoruje v rozvádzačoch striedavého prúdu (AC) v obytných a komerčných budovách, práca MCB ide oveľa ďalej. Špeciálny a veľmi dôležitý typ MCB je to, čo je špeciálne navrhnuté na prácu so systémami jednosmerného prúdu (DC).

Ako funguje miniatúrny istič?

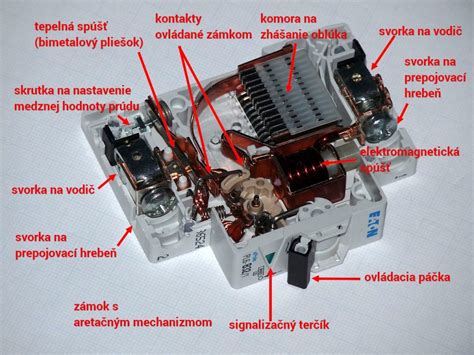

Dômyselnosť MCB je, že má dvojitý mechanizmus vypnutia, komplexný mechanizmus, ktorý mu umožňuje byť dostatočne inteligentný na to, aby rozlišoval medzi dvoma hlavnými typmi porúch nadprúdu: pomalým, postupným ohrevom pri preťažení a náhlym, prudkým skratom. Toto sa deje prostredníctvom dvoch nezávislých, ale spolupracujúcich vnútorných faktorov.

Bimetalický pásik na ochranu pred preťažením

Systém ochrany proti preťaženiu je tepelný systém, ktorý je založený na dobre kalibrovanom bimetalovom pásiku. Tento komponent sa skladá z dvoch kovov s rôznymi koeficientmi tepelnej rozťažnosti a je spojený. Pri normálnom toku prúdu záťažou prúd negeneruje dostatok tepla, aby spôsobil významný vplyv na tento pásik. Avšak v prípade preťaženia obvodu, konštantný tok prúdu s vyššou rýchlosťou, ako je kapacita obvodu, vedie k zahrievaniu pásika bimetalického materiálu. Keď sa jeden z kovov zahreje viac ako druhý, pásik je nútený ohnúť sa. Tento zakrivený pohyb je presne nastavený tak, aby spustil spúšť, keď prúd prekročí vopred určenú hodnotu v rámci stanoveného časového obdobia. Spúšť sa aktivuje a západka ovládacieho mechanizmu sa uvoľní, čím sa prerušia kontakty obvodu a zastaví sa tok elektriny. Táto charakteristika časového oneskorenia je nevyhnutná, pretože zabraňuje MCB pred vypnutím v dôsledku bezpečných krátkodobých zapínacích prúdov, napr. pri štartovaní motora.

Elektromagnet na ochranu pred skratom

Magnetický mechanizmus má okamžite reagovať v prípade skratu. Tento systém je postavený na solenoidovej cievke. Skratový prúd sa exponenciálne zvyšuje, keď dôjde ku skratu alebo k vysokoúrovňovému zemnému skratu, a často dosahuje stovky alebo tisíce ampérov v milisekundách. Tento veľký prúd prechádzajúci solenoidom vytvára silné magnetické pole, ktoré vytvára okamžitú a silnú magnetickú silu. Táto sila spôsobí pohyb piestu alebo kotvy, ktoré s veľkou silou narazia na vypínaciu západku a takmer okamžite, zvyčajne do 2.5 milisekúnd, prerušia kontakty. Práve toto rýchle oddelenie kontaktov zabraňuje prúdu, ale spôsob, akým je výsledný elektrický oblúk potlačený, je rozlišovacím znakom medzi typmi ističov.

Typy miniatúrnych ističov a ich charakteristiky

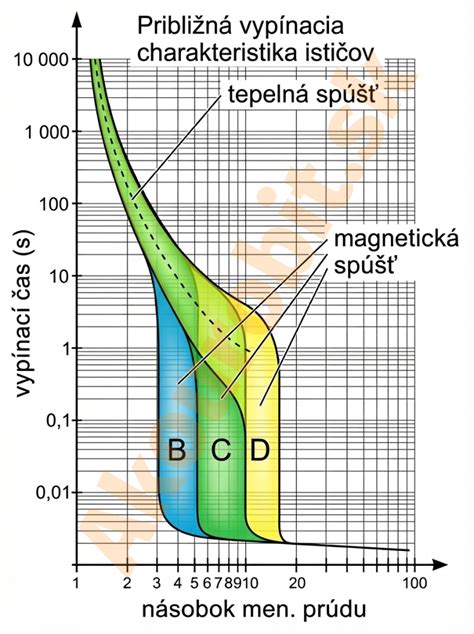

Charakteristika ističa určuje, pri akej úrovni prekročenia menovitého prúdu zareaguje tepelná a elektromagnetická spúšť. Každý istič totiž musí okamžite vypnúť ešte predtým, ako dosiahne skratový prúd svoje maximum. V elektroinštaláciách v domoch, bytoch, kanceláriách a podobných objektoch sa najčastejšie používa charakteristika ističa B.

• Charakteristika B: Ističe B sú určené na ochranu káblového vedenia zásuvkových a svetelných obvodov. Občas sa môže stať, že niektoré výkonné elektrospotrebiče B istič pri zapnutí „zhodia“, pretože majú príliš veľký rozbehový prúd (vyšší než 3-násobok menovitého prúdu ističa).
• Charakteristika C: Ističe C sú vhodné všade tam, kde budete používať výkonné spotrebiče s elektromotormi (vysávače, vysokotlakové čističe, okružné píly), transformátormi (zváračka), spínanými zdrojmi (zváracie invertory). Okrem toho sa C ističe používajú napr.
• Charakteristika D: Ističe D vypínajú až pri cca 10-násobku menovitého prúdu. Niektoré ističe ako napr.

Existujú aj ističe s ďalšími charakteristikami (napr. Z), tie sú však určené pre špeciálne aplikácie a niektoré sú záležitosťou konkrétnych výrobcov.

Jednopolový, dvojpólový a trojpólový istič

Vyjadruje počet kontaktov ističa. Jednofázové ističe sú jednopólové, keďže majú iba jeden vypínací kontakt. Existujú aj dvojpólové a štvorpólové ističe, ktoré sa používajú v špeciálnych prípadoch.

• 1P (jednopólový): Vybavený funkciou tepelného uvoľnenia, schopný ovládať iba fázový vodič; veľkosť modulu je 18 mm.
• 1P+N (jednopólový + neutrálny): Ovláda fázové aj neutrálne vodiče, ale iba fázový vodič má funkciu tepelnej spúšte; veľkosť modulu zostáva 18 mm.
• 2P (dvojpólový): Ovláda fázové aj nulové vodiče, pričom oba majú funkciu tepelnej ochrany; veľkosť modulu je 2 * 18 mm = 36 mm.

Pre zníženie nákladov je možné použiť 1P istič, ale pokročilé ističe musia mať funkciu ochrany proti zemnému prúdu. Aby sa predišlo nehodám spôsobeným zámenou fázových a neutrálnych vodičov počas údržby, je potrebné odpojiť napájanie pred napájacím zdrojom. Na obídenie tohto problému počas údržby je možné použiť istič 1PN.

Najčastejšie používané ističe v domácnostiach

Pri výbere ističa je dôležité zohľadniť jeho menovitý prúd a charakteristiku, ako aj typ a prierez použitého kábla.

• Na zásuvky: Najčastejšie používaný istič na zásuvky je jednofázový jednopólový 16 A istič s charakteristikou B, v kombinácii s káblom 3 × 2,5 mm2.
• Na svetlo: Ako istič na svetlo sa najčastejšie používa typ s menovitým prúdom 10 A a charakteristikou B - jednofázový, jednopólový. Je to v kombinácii s káblom 3 × 1,5 mm2.
• Na spotrebiče s vyšším výkonom (sporák, bojler): Na pripojenie elektrického sporáka, elektrickej varnej dosky, elektrického kotla alebo 400 V zásuvky môžete použiť trojfázový (trojpólový) istič s charakteristikou B v kombinácii s káblom 5 × 2,5 mm2.

Hlavný istič do domu

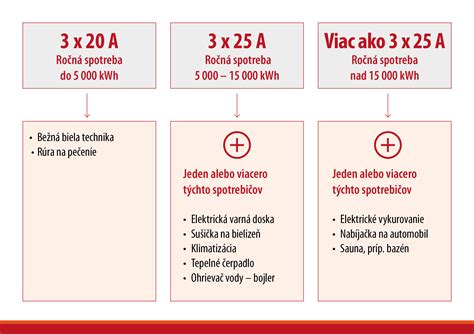

Hlavný istič do domu vám musí schváliť dodávateľ elektriny. Hodnota musí zodpovedať zvolenej odbernej sadzbe - pri dome bez elektrického vykurovania či nabíjania elektromobilu je to väčšinou 3 × 25 A, pri dome s elektrickým vykurovaním či väčším odberom je to 3 × 32 A a viac.

Výhody miniatúrneho ističa oproti poistke

Hoci oba miniatúrne ističe (MCBs) a konvenčné poistky sú vytvorené s rovnakým základným účelom ochrany pred nadprúdom, ich mechanizmy fungovania, bezpečnosť a dlhodobá hodnota sa výrazne líšia.

V našej ponuke nájdete len značky, ktoré máme overené aj na našich vlastných projektoch: Sigma elektrik, Eaton, Legrand, Schneider electric.
