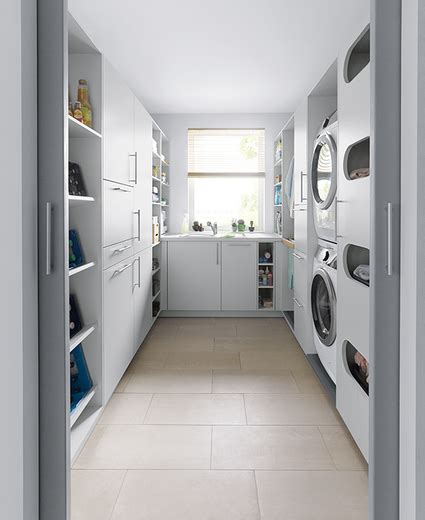

Požiadavky na technickú miestnosť a elektrický rozvádzač: Srdce vášho domova

Investori túto miestnosť často považujú za nepodstatnú. V skutočnosti je to jedna z najdôležitejších miestností domu. Mohli by sme povedať, že technická miestnosť je „srdcom domu“. A to si rozhodne zaslúži pozornosť. Pozreli sme sa na tému podrobnejšie, a to najmä z pohľadu potrebnej veľkosti, bezpečnosti a nákladov na vybudovanie technickej miestnosti.

Niekto má technickú miestnosť takú malú, že dostať sa v prípade potreby k niektorej technológii je priam akrobatický kúsok. Alebo veľkosť miestnosti dokonca časom úplne prestala stačiť - napríklad keď sa investor rozhodol pre výmenu zdroja tepla alebo inštaláciu fotovoltickej elektrárne. Niekto má technickú miestnosť, naopak, takú priestrannú, že ju ani dostatočne nevyužije, a zbytočne zaberá miesto v dome. O financiách zbytočne vynaložených na jej vybudovanie nehovoriac. Tento článok sa zameriava na detaily domových rozvádzačov, ich typy, konštrukciu, výber a dôležité legislatívne aspekty, ktoré sú neoddeliteľnou súčasťou bezpečnej a efektívnej technickej miestnosti.

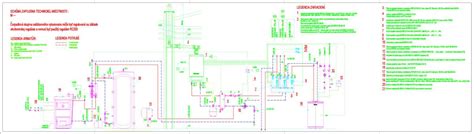

Plánovanie a funkcie technickej miestnosti

Aby sme mohli technickú miestnosť dobre naplánovať, musíme si uvedomiť svoje potreby a definovať funkcie, ktoré má technická miestnosť plniť. Samozrejme, každý stavebník má iné preferencie a možnosti. Iné to bude v pasívnom a nízkoenergetickom dome, iné v dome pre veľkú rodinu, iné v dome „na dôchodok“. Inak bude vyzerať technické zázemie v dome, kde je jedným zo zdrojov kúrenia kozub so zadným prikladaním.

Kľúčové komponenty, ktoré potrebujú priestor

Musíme si uvedomiť, že potrebujeme priestor na elektrorozvádzač, vykurovanie, ak je jeho súčasťou teplovodný podlahový rozvod, ďalej priestor na zmiešavač s čerpadlom a kotol, systém na ohrev úžitkovej vody a systém filtrácie pitnej vody, ak je potrebný. Ďalej je nevyhnutné niekam umiestniť rekuperačnú jednotku, ktorá je bežnou súčasťou dnešných domov (hoci sú aj jednotky povalové), práčku, sušičku, úložný priestor na čistiace prípravky, prípadne aj úložný priestor na bicykle (ak nemáme garáž alebo záhradný sklad) a pod.

Optimálna veľkosť a nákladové aspekty

Niekto priamo do projektu naplánuje samostatné miestnosti - 1. technickú miestnosť, 2. práčovňu, niekto chce len jednu spoločnú miestnosť. Vzhľadom na uvedené vyššie nemôžeme povedať jedno číslo. Ale môžeme si povedať orientačne, že by sme sa mali pohybovať okolo 10 m2.

V článku nájdete okrem iného porovnanie 3 variantov technickej miestnosti podľa kombinácie použitých technológií. Pri voľbe zdroja vykurovania a technológií v dome je nevyhnutné brať do úvahy aj priestorové nároky danej technológie a s tým spojené viacnáklady na vybudovanie technickej miestnosti. Aká kombinácia technológií je z hľadiska veľkosti technickej miestnosti a súvisiacich stavebných nákladov najvýhodnejšia?

Pri porovnaní technických miestností vybavených rozličnými technológiami vychádza najlepšie variant s elektrickým podlahovým vykurovaním. V porovnaní s ostatnými variantmi má technológia vykurovania pomocou vykurovacích káblov najmenšie nároky na plochu technickej miestnosti a vďaka tomu zostáva voľný ďalší priestor, ktorý sa dá využiť ako úložný alebo ktorý možný odpočítať a tým ušetriť stavebné náklady.

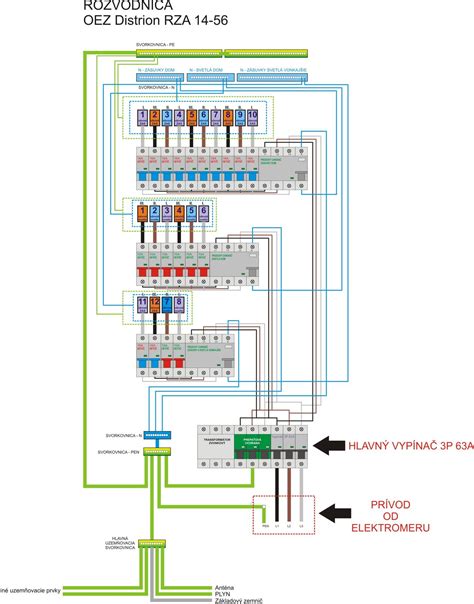

Elektrický rozvádzač: Centrálny bod elektrickej inštalácie

Elektrický rozvádzač je srdcom každej modernej elektrickej inštalácie. Slúži ako centrálny distribučný bod, ktorý prijíma elektrickú energiu z hlavného prívodu a bezpečne ju rozdeľuje do jednotlivých obvodov napájajúci naše domovy, firmy či priemyselné objekty. Hoci sa na prvý pohľad môže zdať ako obyčajná kovová skrinka s množstvom prepínačov, jeho funkcia a správne pochopenie sú kľúčové pre bezpečnosť a spoľahlivosť celého elektrického systému.

Čo je elektrický rozvádzač a na čo slúži?

Elektrický rozvádzač, často označovaný aj ako ističová skrinka, rozvodný panel alebo rozvodná doska, je oveľa viac než len úložisko pre elektrické komponenty. Je to komplexné zariadenie, ktoré plní niekoľko zásadných funkcií:

• Distribúcia elektrickej energie: Hlavnou úlohou rozvádzača je rozdeliť prichádzajúcu elektrickú energiu na menšie, spravovateľné obvody. Tieto obvody potom napájajú jednotlivé časti budovy, ako sú zásuvky, osvetlenie, spotrebiče či špecializované zariadenia.
• Ochrana pred preťažením a skratom: Vnútri rozvádzača sa nachádzajú ističe a prúdové chrániče, ktoré slúžia ako prvá línia obrany. V prípade preťaženia obvodu alebo skratu tieto ochranné prvky automaticky prerušia dodávku elektriny, čím zabraňujú prehriatiu vodičov, poškodeniu zariadení a potenciálnym požiarom.
• Bezpečnostné odpojenie: Hlavný istič v rozvádzači umožňuje úplné odpojenie elektrického napájania celej budovy, čo je nevyhnutné pri údržbe, opravách alebo v núdzových situáciách.
• Zónová kontrola: Každý podružný istič v rozvádzači slúži ako samostatný vypínač pre konkrétny okruh. To umožňuje izolovať napájanie určitej miestnosti alebo spotrebiča v prípade poruchy alebo potreby vypnutia.
• Riadiace a signalizačné funkcie: Moderné rozvádzače môžu integrovať aj prvky pre riadenie a signalizáciu, ako sú napríklad prepínače, relé, komunikačné moduly či diagnostické jednotky, ktoré zvyšujú komfort a efektivitu prevádzky.

Rozvádzač vs. Rozvodnica: Pochopenie rozdielov

Hoci sa pojmy "rozvádzač" a "rozvodnica" často zamieňajú, existujú medzi nimi kľúčové rozdiely:

• Elektrický rozvádzač: Toto je komplexnejšie zariadenie, ktoré prijíma elektrický prúd z hlavného prívodu a rozdeľuje ho do jednotlivých obvodov. Musí spĺňať prísne normy a predpisy a je zvyčajne určený pre prístup odborne spôsobilých osôb. Manipulácia s ním, najmä ak ide o elektromerový rozvádzač, je obmedzená a vyžaduje špecializované vzdelanie.
• Rozvodnica: Je zjednodušenou verziou rozvádzača. Často sa nachádza v bytoch alebo menších budovách, kde nie je potrebná rozsiahla distribučná sieť. Jej hlavnou úlohou je rozvádzať prúd medzi niekoľko málo obvodov a poskytovať základnú ochranu. K rozvodnici a jej obsluhe má prístup aj laik, ktorý dokáže v prípade potreby odstaviť konkrétny obvod (napr. výmenou poistky, ak ide o starší typ).

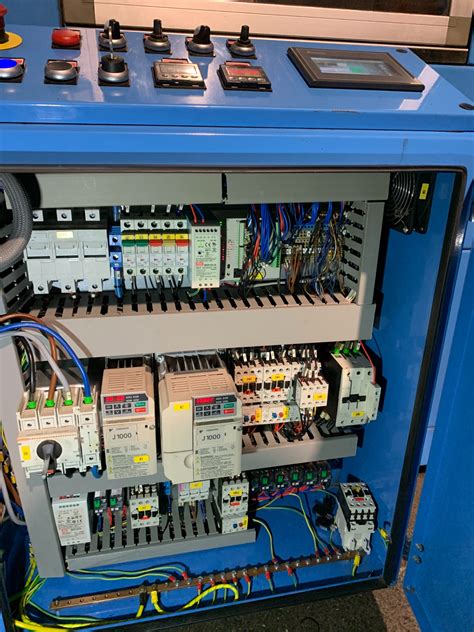

Typy elektrických rozvádzačov a ich špecifiká

V priebehu času sa elektrické rozvádzače vyvinuli do rôznych špecializovaných konfigurácií, z ktorých každá je navrhnutá pre konkrétnu funkciu a technologickú úroveň:

1. Hlavný rozvádzač (MDP - Main Distribution Panel): Je centrálnym bodom, kde elektrická energia od dodávateľa prvýkrát vstupuje do budovy. Je priamo pripojený k prívodným vodičom od distribučnej spoločnosti. Jeho charakteristickým prvkom je hlavný istič, ktorý dokáže odpojiť elektrickú energiu pre celú budovu. V domácnostiach sa zvyčajne nachádza v garáži, pivnici alebo technickej miestnosti.
2. Podružný rozvádzač (Sub-panel): Funguje ako pomocné alebo satelitné distribučné miesto pripojené k hlavnému rozvádzaču. Neodoberá elektrinu priamo z verejnej siete, ale prijíma ju cez vysokokapacitný dvojpólový istič v hlavnom rozvádzači. Dôležité je, že v podružnom rozvádzači musia zostať vodiče nulového a ochranného uzemnenia úplne oddelené na samostatných, izolovaných zberniciach.
3. Prepínač zdrojov napájania (Transfer Switch): Nezvyčajné bezpečnostné zariadenie pre budovy vybavené záložným zdrojom energie (generátor, UPS). Zaručuje, že verejná sieť a záložný zdroj nie sú nikdy zapojené súčasne. Môže byť manuálny (MTS) alebo automatický (ATS).
4. Staveniskový rozvádzač: Špeciálna kategória rozvádzačov určených na dočasné napájanie elektrickou energiou na staveniskách. Na tieto rozvádzače sú kladené zvýšené požiadavky na odolnosť voči vlhkosti, prachu a mechanickému namáhaniu, často s vyššou triedou krytia IP (najmenej IP44).
5. Elektromerový rozvádzač (skrinka na elektromer): Je predpripravený na montáž elektromeru a ďalších pomocných zariadení. Dodáva sa spolu s hlavným ističom, ktorý je možné zaplombovať. Umiestnenie elektromerového rozvádzača je prísne regulované a musí byť na hranici pozemku, na verejne prístupnom mieste.
6. Rozvodná skriňa / Bytová rozvodnica: Na rozdiel od hlavných rozvádzačov sú rozvodnice často umiestnené tak, aby boli prístupné laickej obsluhe pre jednoduché spínanie alebo výmenu poistiek.
7. Poistková skrinka: Je vybavená poistkovými držiakmi a svorkou na pripojenie PEN vodiča. Spravidla je určená na realizáciu elektrickej prípojky vzdušného vedenia.
8. Rozvodnica zásuvková: Osadená jednou alebo viacerými elektrickými zásuvkami na 230 V alebo 400 V.

Legislatíva a zodpovednosť pri úprave rozvádzačov

Nariadenie vlády č. 148/2016 Z.z. o sprístupňovaní elektrického zariadenia na trh vyvolalo diskusiu medzi elektrotechnikmi ohľadom úprav a zmien v existujúcich prevádzkovaných elektrických rozvádzačoch nn. Legislatíva definuje pojem "výrobok" a jeho uvedenie na trh. Zodpovednosť za bezpečnosť výrobku (označeného CE, s EÚ vyhlásením o zhode) nesie výrobca po celú dobu jeho životnosti.

Kľúčové body legislatívy:

• Oprava vs. Úprava/Rekonštrukcia: Podľa zákona č. 595/2003 Z.z. o dani z príjmov, "oprava" predstavuje odstránenie fyzického opotrebenia a poškodenia za účelom uvedenia do predchádzajúceho alebo prevádzkyschopného stavu. Pri úprave alebo rekonštrukcii sa osoba vykonávajúca zásah stáva výrobcom daného zariadenia.
• Povinnosti výrobcu: Výrobca musí vykonať overenie návrhu a kusové overenie výrobku.
• Dôsledky úpravy: Pri úprave alebo rekonštrukcii rozvádzača sa mení jeho pôvodný stav, čím sa stávate jeho výrobcom a preberáte plnú zodpovednosť za jeho bezpečnosť a súlad s normami.
• Odporúčania pri zásahu: V dokumentácii je potrebné presne definovať, či ide o opravu alebo úpravu (rekonštrukciu). Toto určenie je podkladom pre vykonanie revízie. Rovnako je dôležité zdokumentovať stav zariadenia pred a po vykonaných prácach.
• Príklady opráv: Za opravu sa považuje napríklad náhrada ističa s rovnakým alebo nižším menovitým prúdom, alebo výmena výsuvného prevedenia ističa za pevné a naopak, pokiaľ nedôjde k navýšeniu tepelných strát.
• Retrofit: Ide o druh náhrady skôr vyrobeného prístroja, ku ktorému je potrebná špeciálna odborná znalosť.

Výber a návrh rozvádzača: Praktické aspekty

Výber alebo modernizácia elektrického rozvádzača je dôležitou investíciou do bezpečnosti a spoľahlivosti. Tento proces by mal byť založený na systematickom prístupe:

1. Výpočet zaťaženia: Štruktúrované hodnotenie na určenie najvyššej úrovne elektrickej spotreby, ktorú budova odoberie. Pri výpočte sa uplatňujú súčinitele súbehu, ktoré zohľadňujú, že nie všetky záťaže pracujú súčasne na maximálny výkon.
2. Plánovanie rastu a budúcnosti: Spotreba elektriny sa časom zvyšuje. Pri výbere rozvádzača je nevyhnutné plánovať budúci rast. Odporúča sa vybrať vyššiu prúdovú kapacitu a uprednostniť dodatočný priestor. Predinštalovať chráničku je vhodné viesť od rozvádzača na strategické miesta pre budúce rozšírenie.
3. Technické špecifikácie: Trieda krytia (napr. IP40, IP65) a počet modulov a radov sú dôležité parametre určujúce kapacitu rozvádzača. Odporúča sa nechať rezervu niekoľkých modulov.

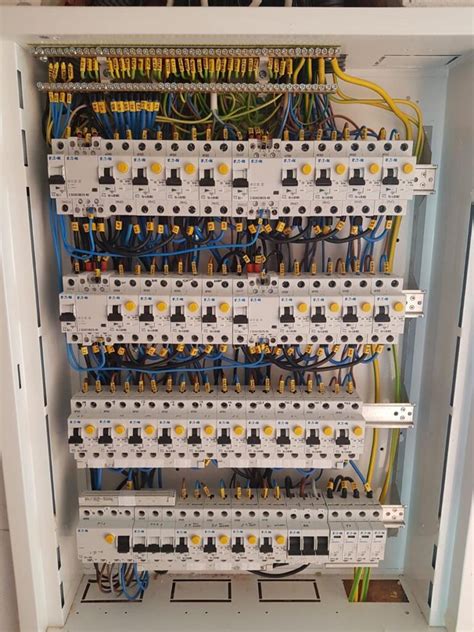

4. Komponenty rozvádzača:
   • Kryt a skrinka: Vyrobené z odolných materiálov na ochranu vnútorných komponentov.
   • Prípojnica (Zbernica): Lišta, nosný prvok pre elektrické rozvody v rozvádzači.
   • Ističe: Chránia obvody pred preťažením a skratmi. Môžu byť jednopólové, dvojpólové, trojpólové s rôznymi charakteristikami (B, C).
   • Prúdové chrániče (RCCB) a kombinované prúdové chrániče (RCBO): Poskytujú dodatočnú ochranu pred úrazom elektrickým prúdom. RCBO spája funkciu ističa a prúdového chrániča.
   • Prepäťové ochrany (SPD): Chránia zariadenia pred prepätím v sieti, najmä v dôsledku prepätia z atmosférických výbojov (blesku).
   • Ďalšie komponenty: Relé, spínače, transformátory, meniče napätia, komunikačné moduly.
5. Dodržiavanie noriem a predpisov: Všetky elektroinštalácie a rozvádzače musia zodpovedať platným národným normám (napr. STN) a miestnym predpisom. Kľúčové normy zahŕňajú STN 33 2000-4-41 (Ochrana pred úrazom elektrickým prúdom), STN 33 2000-5-53 (Spínacie a riadiace prístroje) a STN 33 2130 (Elektrické inštalácie nízkeho napätia v obytných a občianskych budovách).
6. Dokumentácia a označenie: Každý rozvádzač musí byť vybavený typovým štítkom, protokolom o kusových skúškach a dokumentáciou s pokynmi na inštaláciu, prevádzku a údržbu. Prístroje v rozvádzači musia byť prehľadne a prístupne usporiadané, označené trvanlivo a v súlade so schémami zapojenia. Schémy musia byť dodané spolu s rozvádzačom. Chýbajúce záslepky na voľných modulových pozíciách sú častou chybou.

Výber vybraných relevantných noriem pre elektrické inštalácie:

Pre správnu a bezpečnú inštaláciu elektrických rozvádzačov a celej elektrickej inštalácie je nevyhnutné dodržiavať platné technické normy. Medzi kľúčové patria:

• STN 33 2000-4-41: Elektrické inštalácie nízkeho napätia. Časť 4-41: Zaistenie bezpečnosti. Ochrana pred úrazom elektrickým prúdom.
• STN 33 2000-5-53: Elektrické inštalácie nízkeho napätia. Časť 5-53: Výber a stavba elektrických zariadení. Spínacie a riadiace prístroje.
• STN 33 2130: Elektrické inštalácie nízkeho napätia v obytných a občianskych budovách.
• STN EN 61439 (súbor noriem): Nízkonapäťové rozvádzače.
• STN 33 2000-4-44: Zaistenie bezpečnosti. Ochrana pred rušivými napätiami a elektromagnetickým rušením.
• STN 33 2000-7-701: Požiadavky na osobitné inštalácie alebo priestory. Kúpeľne a sprchy.
• STN 33 2000-7-704: Požiadavky na osobitné inštalácie alebo priestory. Staveniská a búracie práce.

Zodpovednosť za návrh a realizáciu

Návrh elektrického rozvádzača by mal vždy robiť projektant elektro alebo kvalifikovaný elektrikár s potrebnou praxou a oprávnením. Realizáciu elektroinštalácie určuje projektová dokumentácia. Pri zmenách v existujúcej inštalácii je vhodné spracovať aktualizovanú dokumentáciu a vykonať revíziu. Nikdy nezasahujte do elektromeru a hlavného ističa - tieto časti sú plombované a akékoľvek zásahy sú sankcionované distribútorom elektriny.
