Komplexný sprievodca zmiešavacími sadami pre teplovodné podlahové vykurovanie

Teplovodné podlahové vykurovanie je nízkoteplotný, ekonomicky úsporný a esteticky nerušivý vykurovací systém. Systémy teplovodného podlahového vykurovania patria dlhodobo medzi najžiadanejšie spôsoby vykurovania, a to nie len v bytovom sektore, ale aj v sektore komerčnom, ako sú športové ihriská, výrobné haly, skladovacie haly, autosalóny alebo administratívne budovy.

Podlahové vykurovanie, ako nízkoteplotný vykurovací systém, využíva pre dosiahnutie požadovanej teploty v priestore vykurovaciu vodu s teplotou nižšou, ako klasické systémy radiátorové. Pri prenose tepla do priestoru je využívaný fyzikálny proces sálania, pri ktorom sa energia šírí do priestoru vo forme elektromagnetického žiarenia, prostredníctvom naakumulovanej vykurovacej dosky. Využitím princípu prenosu tepla sálaním je možné dosiahnuť ďalšie úspory energií, a to v rozsahu 10 % až 13 %. Teplé podlahy môžu zlepšiť energetickú účinnosť moderného bývania, urobiť ho pohodlnejším a tiež výrazne ušetriť peniaze na vykurovaní.

Ideálna skladba pre inštaláciu podlahového vykurovania je taká, ktorá zabezpečí dostatočnú tepelnú izoláciu vo vzťahu, či už je inštalácia podlahového vykurovania v podpivničenej alebo nepodpivničenej miestnosti, pevnostnej fixácii vykurovacej trubky a stabilite betónovej dosky. Vplyv na výškovú skladbu podlahového vykurovania má aj typ betónovej mazaniny.

Prečo sú zmiešavacie sady pre podlahové vykurovanie nevyhnutné?

Zmiešavacia jednotka pre podlahové vykurovanie je dôležitým prvkom riadiaceho systému. Udržuje potrebnú teplotu vo vnútri okruhov a zaisťuje cirkuláciu chladiacej kvapaliny. Voda opúšťa kotol pri teplote 60 - 80 stupňov, zatiaľ čo pre povrch podlahy je prijateľná teplota neprevyšujúca 30 stupňov. Použitie čerpadla a zmiešavacej jednotky na výrobu teplej podlahy je nevyhnutné, pretože voda v okruhoch musí mať úplne inú, nižšiu teplotu ako v konvenčných vykurovacích systémoch.

Aby sa osoba cítila pohodlne chodiť naboso na teplej podlahe, teplota povrchu náteru by nemala prekročiť 30 stupňov. Nedodržanie stanovených teplotných (hygienických) limitov podlahového vykurovania podľa ČSN EN 1264-1÷4 môže za určitých ďalších okolností spôsobiť problémy osobám v priestore sa vyskytujúcim. Predovšetkým sa jedná o problémy s krvným obehom. Materiály použité na podlahy v obytných priestoroch neznamenajú silné vykurovanie. Po prekročení prahu prípustného zahrievania začne materiál strácať svoje prevádzkové vlastnosti a deformovať sa.

Príliš vysoké teploty majú negatívny vplyv na samotné rúry, ktoré sú zbavené schopnosti expandovať pri zahrievaní v dôsledku tesnej fixácie vo vnútri poteru. To vedie k významnému vnútornému namáhaniu, ktoré vyvoláva rýchle opotrebenie a poškodenie integrity výrobkov.

Stále častejšie sa pri inštaláciach podlahového vykurovania stretávame s nevhodne zvolenými a následne použitými typmi zmiešavacích zostáv, ktoré majú zabezpečiť zodpovedajúcu teplotnú reguláciu vykurovacej vody podlahového vykurovania. Predovšetkým sa jedná o zmiešavacie zostavy vo vzťahu k rôznym typom nízkoteplotných zdrojov, akými sú napr. tepelné čerpadlá THERMIA. Ekonomiku prevádzky podlahového vykurovania je možné významným spôsobom pozitívne ovplyvniť kombináciou s nízkoteplotnými zdrojmi, ako sú napr. tepelné čerpadlá THERMIA.

Kľúčové komponenty zmiešavacej jednotky

Hlavnou črtou zmiešavacej jednotky pre teplú podlahu je jej autonómia. Všetky schémy sú spojené jednoduchosťou prevádzky, možnosťou vlastnej montáže, ako aj umiestnením hlavných prvkov. Posuv a „spätný chod“ sú umiestnené na ľavej strane a zberač s hrebeňmi je umiestnený na pravej strane. Rozdiely v schémach sú v doplnení niektorých detailov.

Kľúčové komponenty zmiešavacej jednotky:

• Uzatváracie ventily: vo forme guľových ventilov.
• Šikmý filter: určený na mechanické čistenie vody. Používa sa v systéme, ak neexistuje istota v čistotu použitej vody.
• Teplomery: zabezpečujú vizuálnu kontrolu teploty vody vnútri obvodu. Niektoré modely sú vybavené sondou, ktorá je v priamom kontakte s chladivom.
• Termostatický ventil: hlavný ovládací prvok zmiešavacej jednotky. Na jej vrch sa umiestni termostatická hlavica. Keď sa teplota chladiacej kvapaliny zmení, hlava mechanicky pôsobí na tepelný ventil.
• Obtok: pre výber studenej vody je prepojka, ktorá sa pomocou vodovodných odpalísk vytvára medzi prívodným potrubím a „spätným potrubím“.
• Separátor: automaticky odstraňuje vzduch zo systému.

Obehové čerpadlo je nainštalované na vstupe chladiacej kvapaliny. Miešacia jednotka vo forme regulačného ventilu napája vodný okruh horúcim tlakom. Ak je kotol už vybavený takýmto čerpadlom, potom pre podlahové kúrenie budete musieť kúpiť ďalšie zariadenie, bude pracovať samostatne. Na vrchu je nastavovací kryt, pomocou ktorého môžete nastavovať teplotu chladiacej kvapaliny. Prispôsobenie nie je vždy potrebné, pretože výrobca zvyčajne nastavuje tento ukazovateľ na prijateľnú úroveň.

Typy zmiešavacích zariadení a ich funkcia

Zmiešavačky na podlahové vykurovanie majú niekoľko odrôd, ktoré sa líšia svojou funkciou. Na výstupe z akéhokoľvek vykurovacieho systému cirkuluje vodný nosič s pevnou teplotou, ktorý je automaticky udržiavaný v stanovených medziach. Termostatický ventil pre podlahové vykurovanie je regulačné zariadenie špeciálnej konštrukcie, ktoré je zabudované do potrubí s cirkulujúcou pracovnou tekutinou. Na rozdiel od obojsmerného zariadenia je navrhnutý tak, aby zmiešal dva prúdy (chladené a horúce) a na výstupe získal tretí prúd s pevnou teplotou. Cieľom zmiešavacieho zariadenia je znížiť teplotu vody v okruhu na pohodlnú hodnotu bez ovplyvnenia hlavného vykurovacieho systému. Úlohou miešačky je miešať studenú vodu do horúceho prúdu.

Dvojcestné ventily

Dvojcestný ventilový systém je najjednoduchšie implementovať. Regulácia teploty vody vstupujúcej do potrubí systému je riadená termostatickou hlavou namontovanou na ventile a snímačom kvapaliny. Voda z „návratu“ je teda neobmedzená a horúca iba v prípade potreby pod kontrolou ventilu. Vďaka tomu sa eliminuje prehrievanie teplej podlahy a predlžuje sa jej životnosť. Systémy s obojsmernými ventilmi a termostatmi sú vhodné pre kompaktné obvody s malými kotlami.

Trojcestné ventily

Trojcestný ventil na rozdiel od dvojcestného mieša vodu s rôznymi teplotami. Takéto ventily majú nevýhody: na signál teplotného senzora je možné privádzať veľmi horúcu vodu, ktorá môže v dôsledku prudkého poklesu spôsobiť zvýšenie tlaku v potrubiach a narušenie integrity obvodov. Trojcestné zmiešavacie zariadenie pre podlahové kúrenie je navrhnuté tak, aby regulovalo teplotu chladiacej kvapaliny, zmiešavacie prúdy studenej a horúcej vody. Nastavenie sa vykonáva v manuálnom alebo automatizovanom režime - servopohon je potrebné zakúpiť dodatočne, pretože nie je súčasťou základného balíka.

Príklad procesu miešania ochladeného návratu v systéme trojcestného ventilu:

1. Teplá voda sa dodáva z kotla.
2. Chladivo prechádza trojcestným ventilom a vstupuje do okruhu vedúceho k podlahovému vykurovaciemu potrubiu.
3. Snímač teploty zisťuje teplotu kvapaliny.
4. Pri teplotách nad normou sa aktivuje trojcestný ventil.
5. Otvorí sa, začne sa miešanie chladiva s prúdom chladenej kvapaliny zo spätného toku.
6. Keď teplota chladiacej kvapaliny klesne na vopred stanovenú úroveň, ventil sa uzavrie.

Štvorcestné ventily

Štvorcestné spevňovacie zariadenia na podlahové vykurovanie sú rozdelené do dvoch variantov: v tvare X, pracujúcich na princípe obojsmerných kohútikov a rotačných, čo umožňuje miešanie horúceho tepelného nosiča so spätným tokom v presne presných pomeroch.

Porovnanie typov zmiešavacích ventilov

Termostaty a snímače teploty

Termostat je zariadenie, ktoré je určené na reguláciu teploty. Toto zariadenie určí teplotu v danom časovom bode a porovná ju s predvolenou hodnotou. Konkrétne v prípade podlahy vyhrievanej vodou plní termostat svoje funkcie postupne. Pomocou servomotorov dáva toto zariadenie povel na mierne otvorenie alebo naopak čiastočné odstavenie prívodu teplej vody z ústredného kúrenia. Na inštaláciu a používanie zmiešavacej jednotky budete okrem čerpadla a ventilu potrebovať aj snímač teploty a termostat, ktorý vypne čerpadlo, ak je teplota vody príliš vysoká. Základom pri podlahovom vykurovaní je ovládanie teploty podlahy prostredníctvom termostatu s podlahovou sondou.

Typy termostatov

• Elektronicko-mechanické: Najjednoduchší typ termostatu, podobný termostatu na žehličke. Nie je možné nastaviť konkrétnu hodnotu teploty, iba ju regulovať pocitovo otáčaním kolieska. Náklady na takéto zariadenia sú najnižšie. Nemajú funkciu vypnutia pri dosiahnutí požadovanej teploty.
• Digitálne (elektronické): Pomocou senzorov alebo tlačidiel sa nastavuje teplota. Majú digitálnu obrazovku, ktorá zobrazuje aktuálne alebo nastavené parametre.
• Programovateľné: Okrem udržiavania určitej teploty umožňujú vytvoriť plnohodnotný plán prevádzky teplej podlahy. Možnosť naprogramovať teplotný režim počas dňa aj v dňoch v týždni umožňuje šetriť energiu. Niektoré modifikácie sú okrem stacionárnej jednotky vybavené prenosnými ovládacími panelmi alebo umožňujú ovládanie prostredníctvom počítača alebo tabletu.
• Dotykové: Inovatívny vynález s funkciami programátora, ale s ovládaním pomocou dotykovej obrazovky.
• Bezdrôtové a programovateľné zariadenia: Bezdrôtové zariadenia vám umožňujú udržiavať teplotu v byte alebo v súkromnom dome iba vtedy, keď sú v nich ľudia. V iných intervaloch sa podlahový systém uvedie do pohotovostného režimu. Z tohto dôvodu sa znižujú náklady na vykurovanie priestorov počas vykurovacieho obdobia. Takéto zariadenia môžu byť pripojené k inteligentnému riadiacemu systému pre domácnosť, keď pracujú s tým, že úspory tepla dosahujú 30 percent. Programovateľnými zariadeniami je schopnosť súčasne ovládať niekoľko systémov na ohrev vody umiestnených v rôznych miestnostiach.
• Rádiom riadené modely: Používané na úpravu teploty média sa používajú zriedka kvôli ich neprimerane vysokej cene. Pokiaľ ide o ich funkčnosť, prakticky sa nelíšia od už opísaných a cena sa niekoľkokrát zvyšuje. Jediným rozdielom je, že mechanizmy nie sú ovládané káblom, ale rádiovými signálmi. Nevýhody týchto systémov zahŕňajú potrebu vybaviť vysielače a prijímače každého jednotlivého zariadenia.

Umiestnenie a pripojenie termostatov

Jediné obmedzenie pri ich používaní je, že nedokážu pracovať vo vlhkom prostredí. Inštalácia závisí od umiestnenia. Ak bude zabudovaný do steny, je potrebné pripraviť výklenok. Všetky prvky podlahového kúrenia musia byť pripojené k termostatu. Termostaty pre vodné a elektrické podlahové kúrenie môžete pripojiť do siete buď priamo zo zásuvky, alebo pomocou špeciálneho kábla.

Snímače teploty

Riadenie chodu celého podlahového vykurovania do značnej miery závisí od signálov snímačov. Pre akúkoľvek konfiguráciu sa na montáž snímača používa vlnitá trubica. Aby ste ho mohli umiestniť na stenu, musíte preraziť stroboskop. V tejto trubici je potrebné umiestniť vodiče k regulátoru a samotnému snímaču, aby ste ho mohli vymeniť v prípade poruchy termostatu.

Pri podlahovom kúrení vykurovacími podlahovými fóliami sa podlahová sonda umiestňuje priamo pod vykurovaciu fóliu a to pod jej nevykurovanú časť, aby pri meraní neskresľovala skutočné hodnoty. Sonda nemôže byť umiestnená medzi fóliou a plávajúcou podlahou, nakoľko tam nie je dostatok miesta a mohla by sa poškodiť. Preto sa do izolačnej podložky vyreže drážka, do ktorej sa vloží sonda a následne sa položí vykurovacia fólia. UPOZORNENIE: Podlahové sondy jednotlivých výrobcov termostatov nie je možné kombinovať.

Účel použitia a typy kolektorov

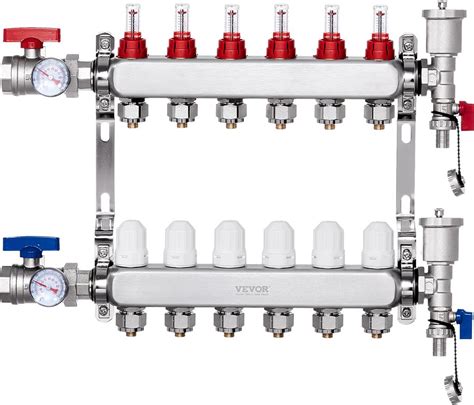

Kolektor je zariadenie, ktorým sa prúd chladiva rozdeľuje cez jednotlivé obrysy dna vody a potom sa vracia späť na zahriatie. Zostava kolektora vyzerá ako dve rúry s otvormi, ku ktorým sú pripojené obvody systému. Prítomnosť distribučného rozdeľovača v schéme organizácie podlahového vykurovania umožňuje regulovať objem prúdu chladiva. Jedným z potrubí kolektora je prívodné potrubie, do ktorého vstupuje horúca voda a sú k nemu pripojené vstupy obvodov vody. Spätný okruh je pripojený k spätnému potrubiu kolektora. Otvory, ku ktorým sa takéto spojenie vytvára, sú obvykle vybavené závitovými, spojovacími alebo inými spojmi.

Zberač pozostáva z niekoľkých prvkov, ako je samotný kolektor (1 a 2), adaptér pre žeriav Mayevsky (3); vypúšťací kohút (4); odvzdušnenie (5); ventil (6); konzola (7); eurokonón (8). Na tieto ventily je možné nainštalovať servopohony pripojené k termostatom v miestnostiach. Toto zabezpečí automatickú reguláciu prietoku chladiva v súlade s údajmi o teplote vzduchu v konkrétnej miestnosti. Aby sa automatizovala prevádzka podlahového systému vyhrievaného vodou, sú na prívode rozdeľovača (označené rámom) nainštalované prietokomery a na zadnej strane sú umiestnené servo konektory (dole dole modré viečka). Pomocou prietokomerov bude možné nastaviť prietok chladiva a servá v spojení s termostatmi vám umožňujú nastaviť vhodnú teplotu pre každý okruh. K jednému kolektoru môže byť obvykle pripojený iba jeden samostatný kruh podlahového vykurovania.

Inštalácia a nastavenie zmiešavacej jednotky a kolektora

Zariadenie je upevnené v horizontálnej polohe na stene alebo vo výklenku. Hlavnou požiadavkou je poskytnúť prístup pre prvky obsluhy a riadenia uzlov. Vyhrievaná voda z kotla je privádzaná zdola a zhora je namontovaná „spiatočka“. Ak chcete nainštalovať uzatváracie kohútiky, vyberte oblasť pred rámom, po ktorej je namontované čerpadlo. Potom je potrebné potrubie viesť. Po dokončení inštalačných prác skontrolujte tesnosť spojov - krimpovanie. Za týmto účelom pomocou špeciálneho čerpadla v systéme zvýšte tlak a nechajte pôsobiť 24 hodín.

Spustenie systému po vykonaní všetkých hydraulických pripojení systému naplňte systém vodou a odvzdušnite systém. Potom vykonajte elektrické pripojenie čerpadla. Čerpadlo musí byť spustené v súlade s odporúčaniami na typovom štítku a v príručke k čerpadlu. Nespúšťajte systém "nasucho". Nastavte zmiešavací ventil ESBE na dobu 24 hodín asi o 10°C menej ako je maximálna prevádzková teplota systému. Po 24 hodinách zmeňte nastavenie ventilu na maximálnu teplotu podľa návrhu vykurovania. Ak je rozdeľovač vybavený termostatickými ventilmi s namontovanými pohonmi, malo by sa použiť automatické vypnutie čerpadla pri uzavretí všetkých vykurovacích okruhov.

Na potrubie, cez ktoré vstupuje chladené chladivo, musí byť nainštalovaný spätný ventil, aby studená voda neprúdila späť do systému. Dôležitým bodom je inštalácia prietokomerov. Mali by byť inštalované presne na odovzdávaciu časť, na „návrat“ sú tieto prvky zbytočné. Okrem obtoku musí byť v okruhu zahrnutý vyvažovací ventil s obojsmerným ventilom, ktorým sa reguluje objem chladiacej kvapaliny pretekajúcej obtokom. Toto zariadenie je potrebné na riadenie častí chladenej vody zmiešanej s horúcim chladiacim prostriedkom.

Odporúčania pre zapojenie

V tomto prípade je potrebné dodržať nasledujúce poradie: Najprv sa uvedie trojcestný ventil, potom obehové čerpadlo, po ktorom je pripojený kolektor. Pri tejto schéme bude čerpadlo dodávať chladivo cez ventil. Ak dáte čerpadlo pred ventil, ventil jednoducho nebude fungovať, pretože prietok bude jednoducho nasmerovaný nesprávne.

Ďalším užitočným prvkom, ktorý zaistí normálnu činnosť zmiešavacej jednotky v systémoch s dvojcestným ventilom, je bypass. Ak sú všetky otvory na kolektore zatvorené, chladivo vstúpi do obtoku systému a bude cirkulovať v uzavretej ceste, kým sa neochladí. Vo vykurovacích systémoch s obojsmernými uzatváracími a regulačnými ventilmi je obtok povinný. V systémoch s troj- a štvorcestnými žeriavmi sa môžete bez toho obísť. Pravda, spolu s trojcestným obtokovým ventilom vám umožňuje nastaviť kvantitatívne aj kvalitatívne ukazovatele chladiacej kvapaliny.

Kompaktná, predmontovaná a tlakovo preskúšaná zmiešavacia čerpadlová skupina z mosadze s obehovým čerpadlom Wilo Para 15/6-43/SCU, 3-cestný zmiešavací ventil Esbe VTA370, pripravené k pripojeniu, vrátane teplomeru na vratnej vetve. V prípade použitia tohto bloku čerpadla je potrebné zvoliť skrinku pre rozdeľovač s väčšou stavebnou hĺbkou, minimálne 110mm. Príkon 40 wattov. Rozostup: 235 mm, rozteč spodného pripojenia 75 mm. Čerpadlo je zásobované teplou vodou z kotla cez zmiešavací ventil ESBE VTA a zo spiatočky rozdeľovača, vďaka čomu dochádza k miešaniu a zároveň je napájaný prívod do rozdeľovača.

Zmiešavacie zostavy IVARTRIO dodávané spoločnosťou IVAR CS sú vyrábané na plne automatizovaných výrobných linkách, kedy sú rozdeľovacie tyče ťahané z mosadzných polotovarov so špeciálnym profilom, následnou tepelnou úpravou je zabránené vnútornému pnutiu, aby sa vylúčilo riziko trhlín. Zostavy je možné podľa použitia rozdeliť na dve základné skupiny výrobkov, a to na rozdeľovacie zostavy, skladajúce sa z rozdeľovača / zberača a zmiešavacie zostavy, skladajúce sa z rozdeľovača / zberača a zmiešavacieho modulu. Rozdeľovacie zostavy sa následne delia podľa oblasti pre použitie v bytovom alebo komerčnom sektore. V bytovom sektore sa rozdeľovacie zostavy delia podľa systému na zostavy pre rozvody teplovodného podlahového vykurovania a zostavy pre rozvody k vykurovacím telesám. Stále ešte častou a zásadnou chybou pri rozhodovaní o vhodnom type zmiešavacej zostavy pre zaistenie požadovanej teploty vykurovacej vody v systémoch teplovodného podlahového vykurovania je nezohľadnenie typu zdroja a s ním úzko súvisiaca funkčnosť nie len zmiešavacej zostavy, ale aj celého systému teplovodného podlahového vykurovania. V prípadoch, kedy je zdrojom vykurovania vysokoteplotný zdroj s garantovaným minimálnym teplotným spádom +75 °C /+65 °C je možné použiť zmiešavacie zostavy DUAL a DUAL-MIX. Tieto typy zmiešavacích zostáv pracujúcich na princípe primiešavania sú však absolútne nevhodné pre nízkoteplotné zdroje vykurovania, ako sú tepelné čerpadlá alebo kondenzačné kotly. V prípadoch, kedy je použitý nízkoteplotný zdroj vykurovania tepelné čerpadlo, nemôže byť lepšie spojenie, ako je spojenie tepelného čerpadla THERMIA so zmiešavacou zostavou IVAR.UNIMIX.

Zmiešavacia zostava IVAR.UNIMIX pracuje na princípe 3cestného zmiešavacieho ventilu ovládaného v základnom vyhotovení termostatickou hlavicou, s oddeleným ponorným teplotným čidlom s rozsahom nastavenia teploty zmiešavanej vykurovacej vody od +30 °C do + 50 °C. Ďalšou alternatívou v príprave vykurovacej vody je možnosť nahradenia tejto termostatickej hlavice elektrickým axiálnym pohonom IVAR.UNIMIX SSA 31 ovládaným modulárne ekvitermnou reguláciou. Jednou z nich je variabilita zapojenia v kombinácii so všetkými typmi zdrojov, či už sa jedná o zdroje nízkoteplotné alebo vysokoteplotné. Ďalšou prevádzkovou výhodou je rýchlosť vykurovania daných priestorov, pretože princíp prípravy vykurovacej vody 3cestným zmiešavacím ventilom zabezpečuje na vstupe do systému maximálnu požadovanú teplotu vykurovacej vody už v okamihu, kedy vznikne požiadavka.

Doplnkovým prvkom zmiešavacej zostavy IVAR.UNIMIX môže byť modul IVAR.UNIMIX RS. Jedná sa o zostavu 3vývodového rozdeľovača / zberača umožňujúceho priame napojenie vykurovacích telies na primárnu časť systému. Musíme však dôrazne upozorniť na to, že niektorí distribútori začali v poslednom období ponúkať zmiešavacie zostavy so zhodným pomenovaním Unimix a profitovať tak u odbornej aj laickej verejnosti na nami rokmi budovanom povedomí sofistikovanej zmiešavacej zostavy pre nízkoteplotné a vysokoteplotné vykurovacie systémy.

Možné problémy pri inštalácii

• Nesprávne nastavenie obtoku kvôli nesprávnemu výpočtu prípustného zaťaženia obvodu.
• Nesprávny výber miesta na prívod teplej vody.
• Kolektor bol pôvodne nesprávne zostavený, potom odstránenie problémov a opakované prepracovanie systému boli problematické.

Podlahové vykurovanie vo výškových budovách

Predpokladá sa, že výstavba systému podlahovej vody vo výškových budovách nie je možná, nie je to však úplne pravda. Realizácia takého projektu sa v praxi môže realizovať, ale vyžaduje si dohodu s poskytovateľom služieb ústredného kúrenia. Môžu byť usporiadané výlučne na prízemí budov.

Tu sa používajú dve možnosti: úplná výmena radiátorového systému vodná podlaha alebo inštalácia prídavného vykurovacieho systému spolu s prevádzkou radiátorov. Optimálnym miestom na pripojenie podlahového systému vyhrievaného vodou v bytovom dome je miesto, kde je spätný tok spoločného stúpača napojený na hlavný, ktorý privádza chladivo do kotolne. V prvom prípade je potrebné starostlivo vypočítať prietok chladiva v novom systéme, pretože musí zodpovedať predchádzajúcim objemom. Nie je potrebné rekonštruovať všetky kúrenie v byte, môžete sa obmedziť iba na jednu izbu.

Ak hrá úlohu prídavné kúrenie vodná podlaha, sú potrebné merače tepla. Okrem toho je potrebné objasniť, či centralizovaný vykurovací systém môže blokovať zvýšený tok energie a chladiaceho média. Ak je vo výškových budovách radiátorový systém s horným vedením, potom sa spojenie vodnej podlahy najlepšie dosiahne na križovatke návratu spoločného stúpača s hlavným vedením do kotolne. Pred vodnou hladinou sa vyžadujú filtre. Je to potrebné, vzhľadom na nízku kvalitu chladiva v domácich centralizovaných systémoch, inak sa okruh podlahového vykurovania veľmi skoro zanesie. Filtre by sa mali pravidelne čistiť.

Pri montáži rozdeľovača vody na dno sa musí prívod zariadenia umiestniť nad spätný tok. Dá sa to urobiť opačne, ale takáto zmena usporiadania nedáva veľký zmysel. Kolektor bude pracovať, len s hornou spätnou časťou tepla z prívodu bude prevedená do spätného toku, t.j. tepelná energia sa jednoducho stráca.

Dôležitou podmienkou pre jednovrstvový vykurovací systém je, že obtok musí zostať otvorený, aby prietok chladiacej kvapaliny neustále prúdil do okruhu. Ale keď ste pripojení k systém dvojitého potrubia Obtok by mal byť uzavretý. Ak vodná podlaha slúži ako hlavný spôsob vykurovania, potom si môžete úplne urobiť bez inštalácie zmiešavacej jednotky. V tomto prípade funkciu regulátora teploty vody vstupujúcej do okruhu vykonáva tepelné relé. Len čo tento horúci prúd dosiahne návrat kolektora, tepelné relé inštalované v tomto mieste zachytí zvýšenú teplotu a zastaví cirkuláciu chladiacej kvapaliny. Keď sa voda ochladí na vopred stanovenú teplotu, napríklad na 40 stupňov, tepelné relé sa vypne a cirkulácia pokračuje. Táto možnosť má výraznú nevýhodu - nie každá podlahová krytina ľahko toleruje zahrievanie do 80 stupňov. Takýto spôsob vykurovania nie je možné použiť ani pre parkety ani linoleum, ale pre keramické dlaždice je to celkom prijateľná možnosť. Ďalším prípadom, keď zmiešavacia jednotka nie je potrebná, je prípad, keď je nosič tepla zahrievaný tepelným čerpadlom, pretože je nepravdepodobné, že by teplota vody bola vyššia ako 40 stupňov.

Dôležitosť servisu a údržby

Každý vykurovací systém vyžaduje pravidelný servis a údržbu. A sú to aj rozdeľovacie a zmiešavacie zostavy dodávané v rámci uceleného systému IVARTRIO. Pokiaľ nie je v priebehu rokov vykonávaná pravidelná údržba je zásadným spôsobom ovplyvnená správna funkčnosť celého vykurovacieho systému.

Odborné školenia sú nami, ako dodávateľom viacvrstvového potrubia ALPEX odporúčané a realizované v školiacich strediskách v Podhořanoch pri Kralupách n. Vl. a v Jablonci n. N. Po dohode s príslušným obchodným zástupcom je možné ich realizovať po celej Českej republike. Na základe absolvovaného školenia obdrží každý účastník Certifikát. Lisovacie zariadenia pre realizáciu systémov ALPEX, ALPEX - GAS ale aj IVAR.PRESS FITTING SYTEM je možné si vyžiadať prostredníctvom našich obchodných zástupcov a prostredníctvom objednávky náradia na internetovej stránke www.ivarsk.sk, v sekcii požičovňa náradia. Zapožičanie je na 14 dní ZDARMA.

Viacvrstvové trubky ALPEX s hliníkovou vrstvou a plastové trubky FRÄNKISCHE sú často testované podľa národných a európskych noriem, ktoré vyžadujú testovanie výrobkov za extrémnych podmienok, ako je vysoká teplota a tlak. S dosiahnutými výsledkami je trvanlivosť produktov určená výpočtom podľa štandardizovaných a medzinárodne uznávaných metód.
