Každá domácnosť produkuje množstvo splaškových vôd, ktoré vznikajú počas každodenných bežných činností. Či už ide o splašky z toaliet, umývadiel, vaní, sprchových kútov, umývačiek riadu, drezov alebo práčok, všetky ich treba z domácnosti odviesť a zlikvidovať v súlade s platnou legislatívou. Správne navrhnuté a nainštalované odpadové potrubie, najmä v kritickej fáze jeho uloženia nad základovou doskou, je základom pre bezproblémové fungovanie celého systému vnútornej kanalizácie a dlhodobú ochranu stavby.
Drenážny systém musí zabezpečiť odvedenie všetkých odpadových vôd, eliminovať možnosť zaplavenia objektu v prípade havarijných stavov a zabezpečiť čistenie odpadových vôd pri vypúšťaní do vodojemu. Skladá sa z vnútornej kanalizácie, vypúšťania z bytového domu a vonkajšej kanalizačnej siete položenej na pozemku. Tento článok sa detailne zameriava na kľúčové aspekty inštalácie odpadového potrubia, vrátane plánovania, samotného prestupu cez základy, výberu materiálov, skúšok tesnosti a prevencie budúcich problémov, ako je napríklad prenikanie zápachu alebo hluk.

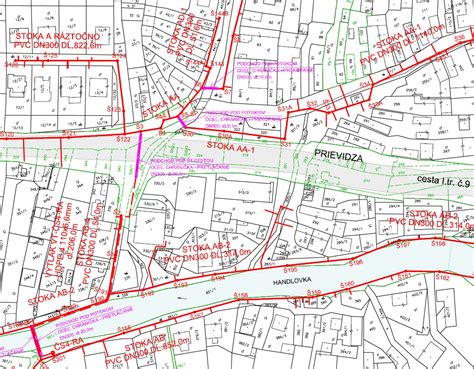

Plánovanie a návrh odpadových rozvodov
Pred samotnou realizáciou stavebných prác, a teda aj pred betonážou základovej dosky, je nevyhnutné venovať patričnú pozornosť dôkladnému návrhu a plánovaniu celého systému odpadových vôd. Toto je fáza, kedy sa kladú základy nielen pre stavbu samotnú, ale aj pre funkčnosť a životnosť kanalizačného systému.
Ideálny stav je, keď sa s inštaláciou kuchynského ostrovčeka alebo samostatne stojacej vane, respektíve s ich návrhom a s odkanalizovaním, počíta už v projektovej príprave stavby alebo rekonštrukcie. Odpadové potrubie, ležaté potrubné rozvody, ako aj kanalizačnú prípojku navrhuje projektant na základe očakávaného množstva vyprodukovaných splaškov.
Pre dimenzovanie odpadových potrubí vo vnútri budovy platí STN 73 6760 a ČSN 75 6760, ktoré sú v súlade s EN 12 056-2. Kanalizácia v budovách sa podľa STN 73 6760 dimenzuje podobne ako v ČR, Nemecku, Rakúsku ako systém I v súlade s EN 12056-2, ktorá definuje rôzne systémy I až IV. V systéme I sa uvažuje stupeň plnenia odpadového potrubia h/d = 0,5 (t.j. 50 % prierezu potrubia je zaplneného vodou), na rozdiel od systému II, napr. v severoeurópskych krajinách, kde sa uvažuje stupeň plnenia 0,7 (t.j. 70 % prierezu potrubia zaplneného vodou).
Menovitá svetlosť odpadového potrubia s hlavným vetracím potrubím (ak súčet dĺžky odpadového a vetracieho potrubia je menej ako 70 m) sa dimenzuje podľa príslušných tabuliek. Najmenšia svetlosť odpadového potrubia je DN 70. Pri príprave kanalizácie je dôležité určiť miesto, kde sa bude nachádzať WC. Premiestnenie vyústenia sa dá urobiť v podlahe (stene), ale spád tohto potrubia bude už minimálny, čo môže v budúcnosti spôsobiť zanášanie potrubia.
Základným predpokladom pre správnu funkciu je dodržanie predpísaného spádu potrubia. Splaškovú vodu od samotného zariaďovacieho predmetu odvádza do odpadového potrubia pripojovacie potrubie. Vodorovná vzdialenosť medzi odpadovým potrubím a zariaďovacím predmetom by nemala presiahnuť podľa normy 3 m; ak je tým zriaďovacím predmetom WC, skracuje sa táto vzdialenosť na 1,5 m. Montuje sa v minimálnom sklone 3 %. Svetlosť potrubia sa volí podľa množstva a druhu pripojených zariaďovacích predmetov.
Materiály pre kanalizačné potrubia
Moderné stavebníctvo ponúka širokú škálu kvalitných materiálov pre kanalizačné systémy, ktoré zaručujú dlhú životnosť a spoľahlivú funkčnosť. Výber správneho materiálu a jeho precízna montáž sú kľúčové pre predchádzanie budúcim problémom.
Historický vývoj a súčasné možnosti
Predtým sa pri kladení kanalizácie používali iba kovové rúry: liatina alebo oceľ. Liatinové rúry sú pevné, odolné, a môžu ležať v zemi desiatky rokov. Ich nevýhodou je však ťažká váha, čo komplikuje kladenie, a drsný vnútorný povrch, ktorý môže viesť k zanášaniu. Oceľové vedenia trpia koróziou. Neskôr sa na inštaláciu kanalizácie používali azbestocementové alebo keramické rúry, ktoré sú ľahšie a majú hladší povrch, ale sú veľmi krehké. Železobetónové konštrukcie majú výnimočnú pevnosť, odolnosť voči vode a mrazuvzdornosť, ale ich inštalácia si vyžaduje špeciálne vybavenie kvôli veľkej hmotnosti.
V minulosti používané liatinové hrdlové potrubia boli nahradené plastovým potrubím rôzneho zloženia, ktoré sú spájané lepením alebo hrdlovými spojmi a majú takmer neobmedzenú životnosť. Dnes sa pri inštalácii súkromných kanalizačných systémov najčastejšie používajú polymérové rúry, ktoré sú napriek svojej pevnosti ľahké, čo umožňuje ich inštaláciu jednou osobou. Sú veľmi jednoduché a ľahko sa spájajú, výsledkom čoho je vynikajúca tesnosť.
Typy plastových potrubí
- Polymérové rúry pre exteriér a interiér: Oranžové polymérové rúry sa používajú na inštaláciu vonkajšej kanalizácie. Majú zvýšenú pevnosť v porovnaní so sivými rúrkami určenými na vnútorné potrubie a majú tiež schopnosť odolávať veľkému zaťaženiu. Existujú tri typy polymérových rúr - polypropylén (PP), PVC (polyvinylchlorid) alebo HDPE (nízkohustotný polyetylén).
- PVC konštrukcie: Sú odolné voči UV žiareniu a majú mierne zmeny parametrov vplyvom teplotných zmien. Kanalizačné potrubie z PVC však neznáša veľmi nízke a veľmi vysoké teploty a môže sa deformovať aj pri mechanickom zaťažení.
- Vlnité rúry: Kanalizačný systém je počas svojej prevádzky vystavený dynamickému zaťaženiu, ktoré najlepšie znáša vlnité rúry. Aj keď zamrzne, celistvosť linky nebude narušená, ale môže dôjsť k deformácii jej stien.
- HT rúry: Kanalizačné rúry a tvarovky Plast Brno, napríklad HT Rúra Odpadová 110 x 2,7 - 500 mm, sú certifikované pre rozvody vnútornej netlakovej kanalizácie. Použitie vysoko kvalitného polypropylénu pri výrobe umožňuje používať systém HT-PP tvaroviek a rúr všade tam, kde sú požadované vysoké nároky na zvýšenú tepelnú, chemickú a mechanickú odolnosť všetkých komponentov. HTEM odpadové rúry a HT-PP tvarovky sú určené na odvádzanie všetkých druhov odpadových vôd vnútornej netlakovej kanalizácie vo vnútri domov (a to aj na ich vonkajších stenách) a v priemyselných stavbách a taktiež ako odvetrávacie potrubie odpadových systémov.
Potrubia na elimináciu hluku
Kanalizačné systémy, ktoré eliminujú hluk z kanalizácie, sa vyrábajú predovšetkým z plastových materiálov, väčšinou v trojvrstvovom vyhotovení, pričom vonkajšia vrstva PP je odolná proti mechanickému poškodeniu, stredná vrstva je zosilnená minerálnym plnivom a vnútorná vrstva je odolná proti oteru. Na trhu so stavebnými materiálmi existuje široké spektrum potrubných systémov, ktoré svojím materiálovým zložením a montážnymi prvkami zabezpečujú elimináciu hluku z potrubných rozvodov vnútornej kanalizácie (napr. potrubie POLO-KAL, jednoduchá odbočka Silent-PP alebo rúra Raupiano Plus s kotviacou objímkou na tlmenie hluku).
FloPlast Underground Drainage System Installation Guide
Okrem správnej voľby materiálu a kvality montáže potrubia je potrebné izolovať proti hluku napríklad aj závesné WC misy, ktoré sú upevnené na stavebnú konštrukciu. Na tento účel slúžia plastové alebo gumené tlmiace podložky, ktoré sa vkladajú medzi záchodovú misu a keramický obklad. Tlmiace podložky a pásy zabraňujú prenosu vibrácií na stavebnú konštrukciu.
Uloženie kanalizačného potrubia: Hĺbka, spád a lôžko
Ležaté kanalizačné potrubie je zodpovedné za zber a odvod odpadových vôd z celej budovy do verejnej kanalizačnej prípojky alebo vlastnej žumpy či čističky. Jeho správne uloženie je nevyhnutné pre zabezpečenie jeho dlhodobej funkčnosti a predchádzanie problémom. Ležaté kanalizačné potrubie musí byť zmontované a odskúšané pred betonážou základovej dosky. Jeho inštalácia musí spĺňať platné predpisy. Pri podzemnej inštalácii systému je potrebné dodržiavať pravidlá a predpisy. Je dôležité dbať na to, aby v prípade poruchy nebolo kanalizačné potrubie príčinou podmáčania základov.

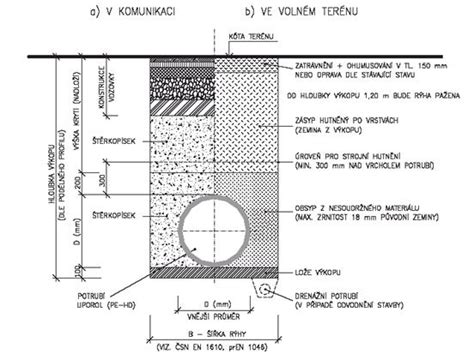

Príprava výkopu a lôžka
Pre uloženie potrubia je potrebné vykopať jamu so správnym sklonom. Šírka výkopu by mala byť približne o 40 cm väčšia ako priemer použitej rúry. V miestach, kde sa potrubia približujú k septiku a na výstupe z domovej kanalizácie, je priekopa trochu širšia, aby bolo vhodné vykonávať inštalačné práce.
Na dno jamy sa nasype vrstva piesku (pieskové lôžko), ktoré slúži ako podklad a zároveň umožňuje drobné usadenie potrubia. Výška pieskovej základne je 10-15 cm, takže o tieto hodnoty by sa mala zväčšiť aj hĺbka výkopu. Pieskový vankúš umožňuje vyrovnať dno priekopy. Pred položením rúr musí byť piesok dôkladne zhutnený, aby sa zabránilo následnému zmršťovaniu.
Uložte potrubie do pieskového lôžka. Potrubie prikryte vrstvou piesku, čím sa zabezpečí jeho ochrana pred priamym kontaktom s inými materiálmi a rovnomerné rozloženie zaťaženia. Pokladacia plocha má garantovať absolútnu súslednosť uloženia a v úsekoch, kde hrozí sadnutie terénu, sa musia prijať osobitné opatrenia, ako je použitie vhodných spojok alebo špeciálne úpravy dna žľabu. Všeobecne je najlepšie vytvoriť podklad z drobného piesku alebo štrku, nikdy nie z materiálu s ostrými hranami.
Optimálna hĺbka uloženia
Dôležitým parametrom, ktorý treba brať do úvahy pri inštalácii potrubia, je jeho hĺbka v zemi. Napriek tomu, že regulačný akt nestanovuje jasné parametre pre hĺbku potrubí, dokument uvádza, ktoré kritériá sú rozhodujúce pri kladení kanalizácie. Podľa SNiP je potrebné riadiť sa klimatickými podmienkami charakteristickými pre región, najmä úrovňou zamrznutia pôdy a skúsenosťami s prevádzkou kanalizačných sietí, ktoré sa v oblasti vyvinuli. Ak neexistujú žiadne informácie o prevádzke kanalizačného systému, minimálna hĺbka potrubia by mala byť 30-50 cm nad úrovňou mrazu.
V strednom Rusku sa potrubia zvyčajne ukladajú do hĺbky 0,8 - 1,4 m, čo je celkom dostatočné na efektívne fungovanie kanalizačného systému. V tomto prípade musí byť vzdialenosť od povrchu zeme po vrch potrubia minimálne 70 cm. Ak potrubie prechádza pod betónovou plošinou alebo v miestach, kde sa pohybujú vozidlá, minimálna odporúčaná hĺbka potrubia by sa mala zvýšiť na 0,9-1 m. Pri usporiadaní vonkajšej siete je potrebné vziať do úvahy aj materiál rúr a zloženie pôdy, pretože hĺbka mrazu rôznych druhov pôdy nie je rovnaká. Ílovité a hlinité pôdy v tej istej oblasti zamŕzajú menej ako jemný piesok a piesčitá hlina. Najvyššiu úroveň zamrznutia má hrubý a štrkový piesok.
Správny spád potrubia
Základným predpokladom pre správnu funkciu je dodržanie predpísaného spádu potrubia. Ležaté potrubie by po celej svojej dĺžke malo viesť rovno a v rovnakom spáde von z objektu. Minimálny spád ležatého potrubia je 3 % (cca 1-3 cm na meter). Závisí však od viacerých parametrov a vždy ho navrhuje projektant. Pre kanalizačné potrubie s priemerom 110 mm by mala byť 20 mm na každý meter potrubia. Rúry s priemerom 160 mm musia byť ukladané so sklonom 8 mm na meter kladeného vedenia.
Prítomnosť sklonu je určujúcim parametrom pre úspešné fungovanie systému. Úplný nedostatok sklonu, ako aj nadmerný sklon potrubia povedie k zanášaniu systému. V prvom prípade sa odpad nebude môcť prepravovať potrubím požadovanou rýchlosťou, čo povedie k tvorbe blokád. V druhom sa kvapalina bude pohybovať príliš rýchlo, čo v konečnom dôsledku zníži jej prepravnú kapacitu a odpad zostane v potrubí, čo tiež povedie k upchatiu a ďalšiemu zanášaniu potrubia. Sklon potrubia by mal byť vždy smerovaný od výstupu z obytnej budovy smerom k septiku. Táto podmienka je obzvlášť dôležitá pri použití netlakových kanalizačných systémov, ktoré sú najčastejšie vybavené v súkromných domácnostiach.

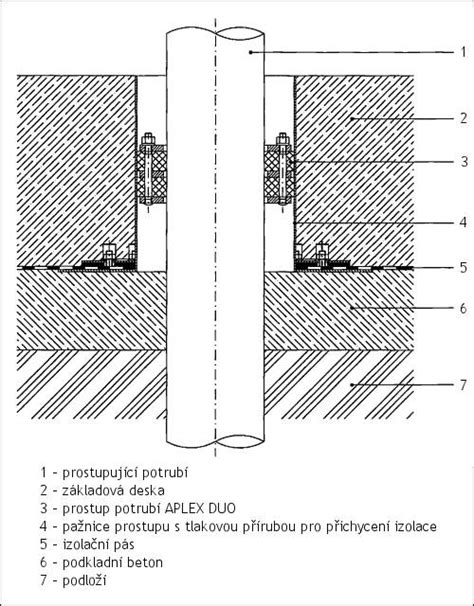

Prestup kanalizačného potrubia cez základové konštrukcie
Realizácia prestupu kanalizačného potrubia cez základové pásy je jednou z najkritickejších fáz celého procesu, ktorá vyžaduje mimoriadnu pozornosť a dodržiavanie presných postupov. Nesprávne prevedenie v tomto bode môže mať vážne dlhodobé dôsledky na statiku budovy a funkčnosť celej kanalizácie.
Ochrana potrubia pri prechode základmi

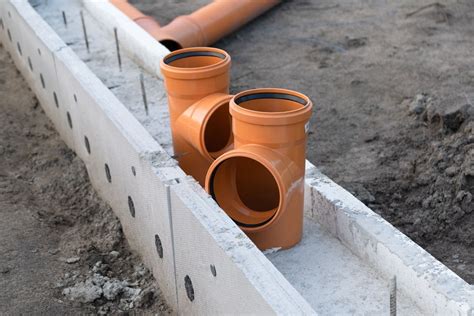

Základným pravidlom je zabezpečiť, aby potrubie nebolo priamo zaliate betónom. V mieste prechodu kanalizácie cez základové pásy je vhodné vložiť kanalizačné rúry do iných rúr s väčším priemerom, o nejaký 1-2 cm, a až tieto chráničky potom zabetónovať. Týmto spôsobom sa zabezpečí priestor pre prípadné drobné pohyby základov v dôsledku sadania pôdy alebo iných geologických procesov, čím sa výrazne zníži riziko prasknutia samotného kanalizačného potrubia.
V prípade poruchy alebo netesnosti potrubia je oprava pod základovou doskou veľmi náročná a často vyžaduje vysekanie do betónu. Preto je prevencia kľúčová. Správne prevedenie prestupov inžinierskych sietí cez základové konštrukcie je jednou z kľúčových úloh pri realizácii stavby domu.
Postup pri realizácii prestupu
- Na miesta, kadiaľ majú viesť chráničky, je možné umiestniť kusy polystyrénu a zaistiť ich proti vyplávaniu počas betonáže. Alternatívou je priame uloženie chráničiek.
- Počas betonáže základových pásov je potrebné dbať na to, aby sa chráničky nepoškodili a aby boli správne a stabilne uložené v betónovej zmesi.
- Po vytvrdnutí betónu sa do pripravených chráničiek vloží samotné kanalizačné potrubie.
Vyústenie kanalizácie mimo základov by malo byť v nezamrznej hĺbke. V samotnom prechode cez základové pásy je vhodné vložiť kanalizačnú rúru do inej s väčším priemerom, aby mala priestor na malé pohyby pri sadaní domu a okolia. Rovnaký postup ako pri kanalizácii sa uplatňuje aj pri realizácii prestupov pre iné inžinierske siete, ako sú elektrina a vodovod. Pre elektrické káble sa používa chránička (červená, prípadne drenážka) dostatočného priemeru. Chránička by mala byť vedená tak, aby bol oblúk čo najväčší a aby sa čo najmenej klukatila. Pre vodovodnú prípojku sa používa chránička (napr. z drenážky) s čo najväčším oblúkom. Je možné dať rovno hadicu bez chráničky, ale v takom prípade ju nebude možné vymeniť.
Pripojenie a odvetranie kanalizačného systému
Vnútorný rozvod kanalizácie začína pri jednotlivých zariaďovacích predmetoch a končí pri výstupe z budovy. Odpadové potrubie je zvislé potrubie, ktoré zberá a odvádza splaškové vody do nižších podlaží. Do samotného odpadového potrubia sa pripája prostredníctvom šikmej odbočky.
Čistiace otvory a vetranie
Na najnižšom podlaží, respektíve v pivnici, sa do každého odpadového potrubia musí vložiť rúra s čistiacim otvorom. V prípade, že budova nemá pivničné priestory, musí byť čistiaca rúra umiestnená v revíznej šachte určenej len na tento účel. Čistiace rúry včlenené do hlavného zvodu pri budovách bez podpivničenia musia byť umiestnené vo vybetónovanej nepriepustnej revíznej šachte s rozmermi minimálne 60 x 90 x 75 cm. Podľa technických noriem musia byť rotačné studne inštalované v miestach, kde sa trasa otáča, a revízne studne musia byť inštalované na rovných úsekoch potrubia každých 35 m. Okrem toho je každých 15 metrov priameho vedenia inštalovaná kontrola alebo čistenie.
Odpadové potrubie musí byť vyvedené minimálne 0,5 m nad strechu, kde je ukončené vetracou hlavicou. Nadstrešné vyvedenie kanalizácie slúži na odvetranie vnútornej kanalizácie. Má v podstate dve dôležité funkcie - odviesť do exteriéru zápach aj bioplyn tvoriaci sa v kanalizácii a eliminovať vznik podtlaku v kanalizácii, čo sa deje prevažne po spláchnutí toalety. Optimálne podmienky pre prúdenie vody a vzduchu v odpadovom potrubí sú vtedy, ak je potrubie vedené zvislo bez zmeny prierezu a bez zalomenia potrubia. Odpadové potrubia bez vetracích potrubí alebo privzdušňovacích ventilov sa nesmú inštalovať. V budove môže byť inštalované len jedno odpadové potrubie s privzdušňovacím ventilom. Aby neprenikal zápach z kanalizačného potrubia do interiéru, montujú sa medzi zriaďovacie predmety a potrubie zápachové uzávery, ktoré sú chránené pred vniknutím väčších nečistôt ochrannou mriežkou.
Skúšky tesnosti a prevencia problémov
Ležaté kanalizačné potrubie musí byť zmontované a odskúšané pred betonážou základovej dosky. Jeho inštalácia musí spĺňať platné predpisy. Je dôležité dbať na to, aby v prípade poruchy nebolo kanalizačné potrubie príčinou podmáčania základov.
Postup skúšky tesnosti
Skúška tesnosti je kľúčovým krokom, ktorý preukáže, či je celý systém správne zmontovaný a vodotesný. Vykonáva sa nasledovne:
- Kanalizáciu napustite vodou.
- Dôkladne skontrolujte všetky spoje, či nedochádza k úniku vody.
- Sledujte, či hladina vody v potrubí klesá. Pokles hladiny môže signalizovať netesnosť.
Montáž spojov a prevencia únikov
S plastovými rúrkami sa veľmi dobre pracuje. Bez problémov sa dajú skracovať na požadované dĺžky rezaním pílkou na kovy. Jednotlivé rezné plochy potrubia je potrebné zahladiť jemným pilníkom a dôsledne očistiť od stružlín, aby sa predišlo netesnosti spojov. Časti potrubia sa spájajú vodotesne pomocou hrdlových spojov s prevlečenou maticou s tesniacim krúžkom. Vyhnite sa náhradným riešeniam prostredníctvom silikónového tmelu. Pred ich vzájomným spojením sa po obvode potrubia nanesie silikónový inštalatérsky tuk, ktorý uľahčuje proces spájania a robí spoj spoľahlivejším.
Zhutňovanie zeminy a ochrana pred hlukom

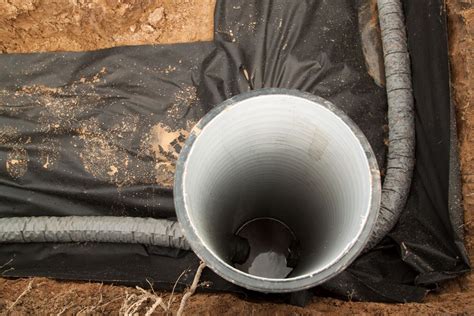

Po uložení všetkých inžinierskych sietí je dôležité správne zhutniť zeminu okolo potrubia. Zeminu hutnite po vrstvách (napr. po 20 cm). Zasypanie výkopu kanalizácie je chúlostivou a dôležitou činnosťou. Zasypanie bez dostatočného utlačenia negatívne ovplyvňuje pevné aj pružné rúry. Zhutňovanie vykonávané bez potrebných opatrení môže viesť k zlomeniu. Dôkladné spevnenie znamená, že zhutnenie sa musí vykonávať v postupných vrstvách s hrúbkou približne 30 cm, s vhodným zariadením do minimálne jedného metra pokrytia nad horným oblúkom rúry. Dobré zhutnenie by malo dosiahnuť Proctorov index 90-92 %.
Pri bežnej prevádzke by sa nemala hladina hluku z kanalizácie v obytnej miestnosti pohybovať nad 30 dB(A), v priestoroch so zvýšenou požiadavkou na ochranu proti hluku, ako sú napríklad spálne, detské izby a pod., je vhodné zabezpečiť 25 až 20 dB(A). Problém nežiaduceho hluku z kanalizácie treba vyriešiť už v projektovej príprave. Správna voľba kvalitného materiálu a kvalitná montáž sú zárukou eliminácie hluku. Zabudované splachovacie nádržky v predstenách a vedenie potrubí, ktoré sa nedotýka stavebných konštrukcií, pomáhajú dosiahnuť požadovanú kvalitu bývania.
Trasovanie a izolácia potrubia

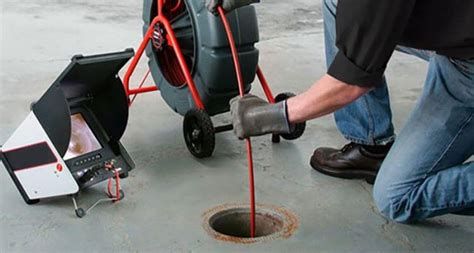

Služba trasovania potrubia sa využíva najmä v prípadoch, keď nie je k dispozícii projektová dokumentácia. Pri trasovaní potrubia kanalizácie sa môžete dozvedieť, kde sa nachádza kanalizačná prípojka, revízne šachty, aká je hĺbka kanalizácie a podobne. Trasovanie potrubia je veľmi výhodné, pretože sa vyhnete zbytočným výkopovým prácam, ktoré sú zdĺhavé a finančne náročné.
Účinnosť a životnosť vonkajšej kanalizácie do značnej miery závisí od správne vykonanej izolácie. Toto je obzvlášť dôležité v severných oblastiach a keď sú potrubia položené nad úrovňou mrazu. V zime, pri teplotách pod nulou, sa časť potrubia umiestnená bližšie k povrchu ochladzuje, čo vedie k tvorbe kondenzácie a následne mrazu, ktorý sa rúti do stredu potrubia, čo často spôsobuje upchatie. Izolácia umožňuje zabrániť tvorbe námrazy a upchatiam, ako aj chrániť systém pred zamrznutím. Používajú sa materiály ako penový polyetylén, polystyrénová pena, isover, tepelná izolácia a iné. Väčšinou sa používa tvarovaná izolácia, ktorá sa vyrába pre konkrétny priemer potrubia a jednoducho sa na kanalizačné potrubie umiestni. Jedným z najobľúbenejších izolačných materiálov je Energoflex, ktorý sa vyrába z extrudovanej polystyrénovej peny. Uzavretá bunková štruktúra materiálu zabraňuje prenikaniu podzemnej vody, čo môže výrazne znížiť izolačné vlastnosti. Fóliové puzdro zvyšuje účinnosť.
Pripojenie k verejnej kanalizácii
Súčasťou mnohých povinností, s ktorými sa stretnete pri výstavbe domu, je aj jeho napojenie na inžinierske siete. Ak je možnosť pripojenia na kanalizáciu, podajte žiadosť o pripojenie na príslušné vodárne a kanalizácie. Napojenie na verejnú kanalizáciu sa musí konzultovať s rôznymi inštitúciami, aby sa dodržali potrebné zákony, vyhlášky a obecné nariadenia. Pri realizácii novej kanalizačnej prípojky je potrebné vypracovať projektovú dokumentáciu. Žiadosť o novú kanalizačnú prípojku je potrebné smerovať na miestnu vodárenskú spoločnosť.
Na vybavenie žiadosti o novú prípojku je stanovená lehota väčšinou 30 dní. Ak je projekt v poriadku, môžete požiadať o vydanie ohlásenia drobnej stavby, respektíve stavebného povolenia. Následne je potrebné vo vodárenskej spoločnosti uzatvoriť zmluvu o odvádzaní splaškových vôd. Miesto, kde vám kanalizačnú prípojku vybudujú, aj to, kam vám umiestnia merač na prípojke, určí prevádzkovateľ verejnej kanalizácie. Aby vám kanalizácia slúžila bez porúch dlhé roky, majte na pamäti, že tam končí iba odpadová voda - použitá voda z kuchyne, kúpeľne, ľudské výlučky a toaletný papier.
