Moderné vykurovacie systémy kladú dôraz na komfort, efektivitu a úsporu energie. Kľúčovú úlohu v tomto smere zohrávajú riadiace jednotky a rôzne typy regulácií, ktoré umožňujú presné nastavenie a optimalizáciu prevádzky kotlov, čerpadiel a celého vykurovacieho systému. Elektrické kotly predstavujú jednoduché a efektívne riešenie pre vykurovanie domácností a sú navrhnuté s dôrazom na jednoduchosť používania a spoľahlivosť. Pre ich optimálnu prevádzku je výber správnej riadiacej jednotky kľúčový.
Riadiace jednotky predstavujú srdce moderných vykurovacích systémov, zabezpečujúc optimálnu prevádzku, efektivitu a komfort. Tieto sofistikované zariadenia umožňujú presné riadenie teploty, optimalizáciu spotreby energie a často aj vzdialené ovládanie prostredníctvom internetu. Vďaka širokej škále dostupných technológií a funkcií je možné nájsť riadiacu jednotku na kotol, ktorá presne zodpovedá špecifickým potrebám každého užívateľa, od rodinných domov až po rozsiahle priemyselné komplexy.
Základné typy a funkcionalita riadiacich jednotiek pre elektrické kotly
Ak máte doma elektrický kotol alebo elektrický radiátor, potrebujete termostat. Na trhu je široká škála špecializovaných regulácií určených pre konkrétne typy kotlov a vykurovacích systémov. Medzi najčastejšie typy patria:
Izbové regulácie pre komfortné ovládanie
Použitie izbovej regulácie, ako je napríklad CS-280, prináša revolučnú možnosť ovládania vykurovacieho systému priamo z obývacej miestnosti. Táto regulácia umožňuje pohodlnú kontrolu a ovládanie teploty v miestnosti, ako aj riadenie kotla, bojlera a zmiešavacích ventilov bez nutnosti návštevy kotolne.
Týždenný digitálny programovateľný termostat sa využíva na bezdrôtové ovládanie vykurovacích zariadení (napr. plynových a elektrických kotlov, čerpadiel) alebo chladiacich zariadení. Termostat funguje tak, že udržiava komfortné podmienky v miestnosti podľa nastaveného harmonogramu. Užívateľ si môže zvoliť preferovanú teplotu: komfortnú (dennú) alebo ekonomickú teplotu (nočnú). Získajte dokonalý teplotný komfort a kontrolu nad vykurovaním a chladením doma aj v kancelárii. Termostat umožňuje spoľahlivú reguláciu vykurovacích aj chladiacich systémov a programovanie až šiestich teplotných zmien denne. Plne sa tak prispôsobí vášmu životnému rytmu po celý rok. Vďaka bezdrôtovému prevedeniu môžete ľahko meniť referenčnú miestnosť. Výhodou je podsvietený displej, jednoduché ovládanie, nastavenie teploty v rozmedzí od 5 °C do 35 °C a funkcia Prázdniny a Lock.
Súčasťou ponuky sú aj regulácie s LED displejom, ako napríklad CS-21, určené na ovládanie obehového čerpadla ústredného kúrenia (ÚK). Úlohou regulácie CS-21 je efektívne riadenie obehového čerpadla ÚK. Čerpadlo sa zapne, keď teplota kotla dosiahne zadanú hodnotu, a vypne sa, keď teplota kotla poklesne pod zadanú hodnotu o nastavenú hodnotu hysterézie. Tento režim prevádzky zabraňuje zbytočnej činnosti čerpadla, čím šetrí elektrickú energiu, predlžuje jeho životnosť a zvyšuje spoľahlivosť. Regulácia môže tiež pracovať ako termostat, ktorý vypína čerpadlo po dosiahnutí zadanej teploty.
Doplnkové funkcie pre ochranu systému zahŕňajú funkciu ANTISTOP, ktorá chráni obehové čerpadlo pred zatuhnutím mimo vykurovaciu sezónu. Mimo vykurovaciu sezónu sa čerpadlo zapína približne každých 10 dní na dobu 1 minúty. Doplnkovou funkciou je aj ochrana čerpadla pred zamrznutím vody v systéme.
Špecializované regulácie a moduly
Existujú aj univerzálne regulácie s dvomi snímačmi teploty, ako je napríklad EU-21 CWU (TÚV), ktoré sú určené pre ovládanie obehového čerpadla TÚV a poskytujú beznapäťový výstup, ktorý sa zapína spolu s čerpadlom. Elektronická riadiaca jednotka SP100 je zariadenie určené na automatické zapínanie a vypínanie obehového čerpadla ÚK.
Špecializované termostaty, ako napríklad SALUS PC12HW, sú určené pre čerpadlá ÚK + TÚV s príložnými čidlami. Tento elektronický termostat zapína alebo vypína čerpadlo v závislosti od prednastavenej teploty.
Modul pomocného relé RM-16A slúži na spínanie a rozpínanie obvodu a rozširuje možnosti výstupného kontaktu zariadenia. Je užitočný pri pripájaní termostatov s napäťovým výstupom 230V, termostatov so spínaným kontaktom NO/COM, zariadení s vyšším výkonom ako dovoľuje relé v termostate, alebo pri pripájaní iných zariadení k centrálnej svorkovnici.
Protherm ray 12K-inštalacia termostatu
Inteligentné termostaty a diaľkové ovládanie
Pokrok v oblasti internetových technológií priniesol revolúciu aj do ovládania vykurovacích systémov. Internetový termostat SALUS IT500 umožňuje kompletné ovládanie vykurovacieho systému prostredníctvom smartfónu. Balenie obsahuje internetovú bránu iTG500, ktorá sa pripája k routeru, bezdrôtový termostat iT500TR a prijímač iT500RX s reléovým výstupom na ovládanie kotla.
WiFi termostat s RF prijímačom a RF diaľkovým ovládačom, ako napríklad model T2G&RC5W, ponúka možnosť ovládania prostredníctvom aplikácií ako „Smart Life“ alebo „Tuya Smart“ na smartfóne. Tento systém je vhodný pre monoenergetické aj hybridné systémy tepelných čerpadiel a disponuje sériovo integrovaným rozhraním Modbus TCP/IP pre pripojenie k systému riadenia budovy.
Bezdrôtové čidlo teploty iT300 je navrhnuté pre spoluprácu s termostatmi ako iT500 a xT500. Tieto snímače periodicky merajú a zaznamenávajú teplotu, pričom zaznamenané údaje môžu byť využité rôznymi spôsobmi v závislosti od konfigurácie systému.
Internetová brána SALUS UGE600 je označovaná ako srdce systému SALUS SMART Home, ktoré spája všetky zariadenia iT600 do jedného integrovaného systému. Táto internetová brána disponuje integrovaným sieťovým koordinátorom ZigBee.
Pokročilé riadiace jednotky pre komplexné systémy
Pre komplexnejšie vykurovacie systémy sú k dispozícii pokročilejšie elektronické riadiace jednotky. Riadiace jednotky Bosch Control 8000 majú modulárnu architektúru a sú flexibilne zostavené. Vďaka vhodným funkčným modulom, napríklad pre pripojenie viacerých vykurovacích okruhov alebo alternatívnych zdrojov tepla, možno rozsah funkcií ovládania cielene rozšíriť a prispôsobiť vašim požiadavkám. Zariadenie Control 8000 je vhodné pre monoenergetické aj hybridné systémy tepelných čerpadiel ako spoločná riadiaca jednotka s možnosťou vzdialeného prístupu. Sériovo integrované rozhranie Modbus TCP/IP uľahčuje pripojenie k systému riadenia budovy a zjednodušuje monitorovanie a ovládanie vášho vykurovacieho systému. S voliteľnou bránou BACnet je možné k údajom systému pristupovať aj cez BACnet IP. Control 8000 je sériovo vybavený regulačnými funkciami pre vykurovací okruh a okruh teplej vody.
Pomocou integrovaného internetového rozhrania možno Control 8000 jednoducho pripojiť k portálu MEC-Remote. Na vašom koncovom zariadení sa 1 : 1 zobrazí displej riadiacej jednotky a vy tak môžete vykonávať úpravy na prevádzkovej úrovni. Riadiacu jednotku možno individuálne namontovať na vykurovací kotol Bosch (zboku) alebo na stenu. Optimalizovaná zadná časť zariadenia umožňuje rýchlu montáž na stenu s dostatočným priestorom na pripojenie káblov.
Kľúčové funkcie a aspekty pri výbere
Pri výbere riadiacej jednotky pre elektrický kotol by ste mali zvážiť niekoľko dôležitých faktorov, aby ste zabezpečili maximálny komfort a efektivitu.
Regulácia teploty a programovateľnosť
Drôtový izbový termostat s manuálnym nastavením stráži ideálnu teplotu a reguluje vykurovací systém aj klimatizáciu vo dne v noci. Rozptyl nastavenia teploty od 5 °C do 35 °C zaisťuje príjemnú teplotu v lete i v zime. Výhodou je jednoduché ovládanie a prehľadný podsvietený displej s veľkými číslicami a informáciami o aktuálnej a požadovanej teplote. Termostaty pre podlahové vykurovanie majú taktiež za cieľ stráženie ideálnej teploty a reguláciu výkonu kúrenia v obytných miestnostiach. Modely GoSmart P56201BUF či P56201UF vám dávajú možnosť úpravy teploty jednoducho cez WiFi a mobilnú aplikáciu.

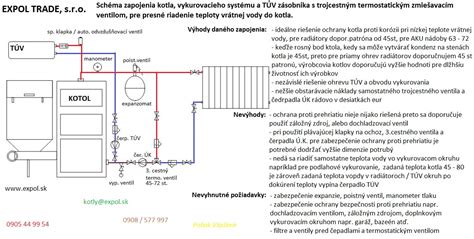

Termostat THERMO-CONTROL TC 11M+ je moderný, procesorom riadený termostat s grafickým podsvieteným displejom a jednoduchým ovládaním, určený pre ovládanie vykurovacieho systému s trojcestným ventilom do teploty 110°C. Termostat inteligentne ovláda funkcie vykurovacieho systému a v systémoch s kotlami riadi funkciu ventilu, čím udržuje teplotu vracajúcej sa vody na požadovanej úrovni. Pri správnom nastavení zamedzuje zrážaniu vlhkosti na povrchu kotla, čo výrazne predlžuje jeho životnosť.
Úspora energie a ochrana systému
Regulácia CS-21 má funkciu ANTISTOP, ktorá chráni obehové čerpadlo proti zatuhnutiu mimo vykurovaciu sezónu (čerpadlo sa zapína približne každých 10 dní na dobu 1 minúty). Doplnkovou funkciou regulácie je ochrana čerpadla pred zamrznutím vody v systéme. Termostat TC 11M disponuje systémom Antystop, ktorý chráni čerpadlo pred zatuhnutím alebo zanesením. Mimo vykurovaciu sezónu spustí procesor termostatu TC 11M každých 14 dní čerpadlo po dobu 30 sekúnd.
Možnosti komunikácie a inštalácia
Môžete si zvoliť drôtové (vodičové) alebo bezdrôtové riešenie na komunikáciu medzi ovládacou jednotkou a kotlom. Priestorový termostat ku kotlom slúži na automatické riadenie vykurovacích sústav na elektrinu. Pri jeho výbere sa orientujte podľa maximálneho spínateľného napätia a prúdu termostatu. Každý termostat má preto uvedené maximálne hodnoty spínanej záťaže, ktoré je potrebné dodržať pri priamom spínaní elektrických vykurovacích zariadení.
Sprejazdnenie a zapojenie termostatu je potom pomerne jednoduché, ku kotlu sa pripojí riadiaca jednotka niekoľkými vodičmi na svorky. Keď však ide o elektrické vedenie, musíme vás upozorniť, že správne by ho mal vykonávať kvalifikovaný odborník. Ak je riadiaca jednotka termostatu na batérie ako napríklad pri modeli P5603R na 2 AA batérie, stačí prepojenie jednotky s kotlom dvoma vodičmi. Pri napájaní riadiacej jednotky termostatu zo siete 230 V je potrebný tretí vodič.
Ak váš kotol využíva obojsmernú komunikáciu OpenTherm medzi modulom kotla a termostatom, potom je kvôli súbežnému vedeniu prúdu a dát vhodnejší tienený kábel JYTY. Univerzálna séria 9 je univerzálnou nie len kvôli tomu, že umožňuje reguláciu podlahového a radiátorového vykurovania, ale tiež jej použitie je univerzálne, tak v rozostavaných objektoch, ako aj flexibilné bezdrôtové rozmiestnenie všetkých prvkov systému bez dodatočných stavebných úprav v starších budovách, kde sa na túto možnosť vo fáze projektu nemyslelo.
Typy snímačov a ich umiestnenie
Snímač teploty PS600 ponúka široké možnosti využitia zaznamenaných teplotných údajov. Môžu byť použité pre pridružením k chladiacim/vykurovacím systémom, osvetľovacím systémom, zariadeniam pripojeným k inteligentným výstupom či ventilom. Dôležitou vlastnosťou snímača je jeho rozsah merania, ktorý umožňuje zasielanie oznámení o teplotných hodnotách, vytváranie bezpečnostných metód alebo zber dát pre analýzu prevádzky vykurovacích/chladiacich systémov.
Pri kúrení sa uplatnia najmä príložné termostaty na povrchovú montáž. Napríklad termostat P5683 s pružinou na povrchovú montáž s bezskrutkovým terminálom. Teplotné čidlo sa nachádza na zadnej strane termostatu a špirála slúži na pripevnenie k rúrke alebo rebríku kúrenia. Zvyčajne ide o jednoduché manuálne termostaty montované na povrch potrubia (najmä ak radiátor nemá rebrovanie), príkladom môže byť príložný termostat P5681. Termostat sa priloží na povrch potrubia a pevne proti rúre kúrenia sa zabezpečí napínacou pružinou tak, aby priamo dosadal na rúrku. Následne sa pripoja káblové svorky.
Naše modely termostatov P5684, P5682 s kapilárovým čidlom majú dostatočne dlhú kapiláru 0,9-1 m a využijete ich, keď je nutné oddeliť čidlo a riadenie teploty, napríklad pri ponorení čidla do bojlera, prípadne umiestniť k čerpadlu. Kontakt s kvapalinou nemusí vzbudzovať obavy, výrobok je navrhnutý tak, aby pri správnom zaobchádzaní spoľahlivo slúžil mnoho rokov.
Jímkové termostaty, ktoré sa používajú napríklad na montáž do akumulačnej nádrže (modely P5685 a P5686) alebo priamo na bojlery. Bojler však musí mať jímku, ktorá slúži ako prechod medzi čidlom a zariadením, zvyčajne býva napevno privarená na prírube.
Prehľad typov termostatov a ich aplikácií
| Typ termostatu | Aplikácia | Kľúčové vlastnosti |
|---|---|---|
| Izbový (drôtový) | Riadenie teploty miestnosti, kotla, bojlera | Stabilná teplota, jednoduché ovládanie, spoľahlivé prepojenie |
| Izbový (bezdrôtový) | Riadenie teploty miestnosti, kotla, bojlera | Flexibilné umiestnenie, programovateľné harmonogramy |
| Inteligentný/WiFi | Riadenie cez smartfón, vzdialený prístup | Vzdialené ovládanie, pokročilé programovanie, úspora energie |
| Pre čerpadlá (ÚK/TÚV) | Ovládanie obehových čerpadiel | Ochrana čerpadla (Antistop), úspora elektriny, predĺženie životnosti |
| Snímače teploty (príložné/kapilárové/jímkové) | Meranie teploty potrubia, bojlera, AKU nádrže | Presné meranie, ochrana kotla pred zrážaním vlhkosti, komplexné riadenie |
