Komplexný sprievodca výrobou a izoláciou tepelných výmenníkov pre maximálnu efektivitu

Výmenníky tepla sú nevyhnutné zariadenia, ktoré nachádzajú uplatnenie všade tam, kde nie je možné odovzdávať teplo priamo zo zdroja do spotrebiča. Táto potreba vzniká z rôznych dôvodov, ako sú odlišné teplonosné látky alebo odlišné tlakové pomery v jednotlivých okruhoch. Typickými príkladmi sú situácie s nemrznúcou kvapalinou a vodou, vykurovacou vodou a teplou vodou, alebo medzi centrálnym zásobovaním teplom a vykurovacou vodou v objekte. V prípadoch centrálneho zásobovania teplom, kde tlak môže dosahovať až 20 bar, je výmenník kľúčový pre prechod na vykurovaciu sústavu s maximálnym tlakom.

Kľúčové Parametre a Návrh Výmenníkov Tepla

Je dôležité si uvedomiť, že v žiadnom tepelnom výmenníku nemožno dosiahnuť 100% termickej účinnosti - vždy existuje väčší či menší teplotný rozdiel medzi vstupnou vykurovacou kvapalinou a výstupnou ohrievanou kvapalinou. Najdôležitejším parametrom každého tepelného výmenníka je bezpochyby odovzdávací výkon. Nemožno preto jednoznačne udávať výkony tepelných výmenníkov bez upresnenia prevádzkových podmienok, v ktorých budú pracovať. Tepelné výmenníky sa vždy navrhujú pre konkrétne aplikácie a podmienky prevádzky.

Typickým príkladom takejto závislosti sú solárne systémy alebo tepelné čerpadlá. Ak sa do vykurovacieho systému s týmito úspornými zdrojmi inštaluje tepelný výmenník, ktorý nie je dostatočne veľký, nestačí energiu odovzdávať. Do zdrojov sa potom vracia vyššia teplota kvapaliny a núti ich pracovať pri vyššej teplote, ako by mohli. Vyšší teplotný spád znamená vyššiu pracovnú teplotu solárneho systému alebo tepelného čerpadla, jeho horšiu účinnosť, respektíve topný faktor. Čím je navrhnutý teplotný spád tepelného výmenníka vyšší, tým je potrebná veľkosť výmenníka nižšia a teda aj investícia do výmenníka bude nižšia. Preto u systémov alebo zdrojov, u ktorých sa nekladú vysoké nároky na čo najnižšiu teplotu zdroja, postačujú výmenníky, ktoré sú menšie a lacnejšie.

Typy Tepelných Výmenníkov

Na trhu existuje niekoľko základných typov tepelných výmenníkov, z ktorých každý má svoje špecifické vlastnosti a oblasti použitia.

Rúrkové tepelné výmenníky

Rúrkové tepelné výmenníky sú jednoduché zariadenia pozostávajúce z jednej alebo viacerých stočených rúrok, kde prestupnú plochu tvorí vonkajší plášť tejto rúrky. Typickým príkladom týchto výmenníkov sú integrované tepelné výmenníky v zásobníkoch ohriatej pitnej vody alebo v akumulačných nádržiach. Bohužiaľ majú nízky prestupný koeficient, čo znamená, že pre odovzdávanie i relatívne malého výkonu potrebujú veľkú prestupnú plochu. Preto sa tieto výmenníky používajú v systémoch, ktoré pracujú maximálne v rádoch niekoľkých desiatok kilowatt a zároveň nie je požiadavka na malý teplotný rozdiel medzi vykurovacou a ohrievanou kvapalinou. U integrovaných rúrkových výmenníkov je obehové čerpadlo obvykle potrebné iba jedno.

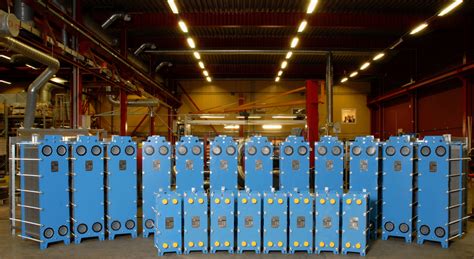

Doskové tepelné výmenníky

Doskové tepelné výmenníky majú prestupný koeficient až 10x vyšší ako rúrkové výmenníky a odovzdávací výkon týchto výmenníkov môže byť až v rádoch stoviek kilowattov. Doskové tepelné výmenníky nemožno použiť ako integrované, z čoho plynie aj ich nevýhoda - je nutné použiť obehové čerpadlo ako na vykurovaciu stranu, tak aj na ohrievanú. Obrovskou výhodou týchto výmenníkov je veľká variabilnosť vo veľkostiach a typoch vyhotovenia, možnosť navrhnúť výmenník i na extrémne malý teplotný spád (maximálny zisk solárneho systému) a odovzdanie veľkého vykurovacieho výkonu (prietoková príprava ohriatej pitnej vody, CZT, veľkoplošný solárny systém, a pod.). CZT znamená Centrálne Zásobovanie Teplom.

Pre lepšiu orientáciu v rozdieloch medzi týmito dvoma typmi výmenníkov uvádzame porovnávaciu tabuľku:

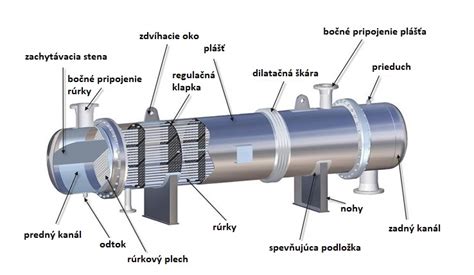

Priemyselné výmenníky tepla Shell & Tube (TEMA štandard)

Výmenníky tepla Shell & Tube podľa štandardu TEMA (Tubular Exchanger Manufacturers Association) sú zavedené rúrkové výmenníky s valcovým plášťom a širokou paletou vyhotovení. Realizácia výroby výmenníkov tepla podľa štandardu TEMA je možná s dvoma rúrkovnicami alebo len s jednou rúrkovnicou s U-rúrkami. Vyhotovenie výmenníka tepla podľa štandardu TEMA býva tak v horizontálnej, ako aj vo vertikálnej polohe. Tieto tepelné výmenníky nájdu uplatnenie nielen ako chladiče, ale aj ako ohrievače. Výmenníky tepla podľa štandardu TEMA dodávame najčastejšie do prevádzok, kde majú ich funkciu overenú alebo ich chcú ako náhradný kus, napríklad v chemickom priemysle. Vyznačujú sa nižším súčiniteľom prestupu tepla oproti kompaktným priemyselným výmenníkom, ako sú doskové. Ak máte akúkoľvek otázku, potom nám obratom zavolajte, radi s vami preberieme vaše požiadavky na tepelný výmenník podľa štandardu TEMA.

Výroba a Návrh Výmenníkov Tepla na Mieru

Mnoho výrobcov navrhuje a vyrába výmenníky tepla na mieru, aby vyhoveli špecifickým potrebám zákazníkov. Návrh výmenníka tepla je vstupnou prípravnou fázou celého procesu. Vo fáze návrhu priemyselných výmenníkov si zadávateľ definuje požiadavky na zariadenie, ktoré sú následne premietnuté do pripravovaného zadania. Z neho sa potom zostaví ucelený návrh výmenníka tepla na schválenie. Tento návrh výmenníka tepla slúži na následnú výrobu výmenníka. Z opisu vyššie je zrejmé, že ide o zákazkovú výrobu výmenníkov. Výroba priemyselných výmenníkov prebieha iba u dlhodobo osvedčených výrobcov.

Kľúčová Úloha Izolácie Tepelných Výmenníkov

Izolácia pre doskové výmenníky tepla je kľúčovým prvkom, ktorý zabezpečuje vysokú účinnosť fungovania zariadenia a úsporu energie. Použitie izolácie výrazne zlepšuje účinnosť výmenníka tepla, čo sa premieta do zníženia nákladov na prevádzku vykurovania. Výmena tepla prebieha vo vnútri výmenníka a nie na jeho povrchu, čo znižuje straty energie - výmenník nevydáva teplo do okolia v kotolni. V prípade absencie izolácie sú tieto straty zvyčajne až do niekoľkých percent, čo znamená, že výmenník pracuje menej efektívne.

Izolácia je mimoriadne dôležitá pre efektívne fungovanie výmenníkov tepla, čo zasa prispieva k úspore energie a zníženiu nákladov. Termálna izolácia pre doskové výmenníky tepla zohráva dôležitú úlohu v procese tepelnej výmeny. Výmenník tepla je zariadenie, ktoré prenáša tepelnú energiu z jedného média do druhého, napríklad z horúcej vody v kotlovom systéme na vodu v podlahovom vykurovaní alebo radiátoroch. To je možné vďaka tenkým platničkám umiestneným vo vnútri zariadenia, ktoré dobre prevádzajú teplo. Pracovné médium obopína tieto platne a v dôsledku toho tepelná energia preniká z média s vyššou teplotou do média s nižšou teplotou, čím ho zohrieva. Termálna izolácia však bráni úniku tejto tepelnej energie do okolia. Vďaka nej pracuje výmenník efektívnejšie a celý systém vykurovania je energeticky úspornejší. Preto je veľmi dôležité, aby sa izolácia používala, ak nám záleží na efektívnom vykurovacom systéme.

Finančné a Energetické Úspory v Dlhodobom Horizonte

Hoci výhody, ktoré izolácia výmenníka tepla poskytuje počas jedného mesiaca, nemusia byť nijako zvlášť pôsobivé, v horizonte 10-15 rokov, čo je životnosť plochých výmenníkov tepla, je ich výrazný vplyv. Ak používame doskový výmenník v systéme kúrenia alebo TÚV (teplej úžitkovej vody), výmenník tepla, rovnako ako každé zariadenie, stráca určitú časť tepelnej energie, ktorá prechádza vonkajšími stenami zariadenia a dostáva sa do okolia, čím nám ohrieva kotolňu.

Je to nič iné ako zbytočná tepelná strata, funguje ako malý radiátor, ktorý ohrieva priestor, na ktorého vykurovaní nám nezáleží (pričom za to vykurovanie zaplatíme). Toto teplo, ktoré výmenník odovzdá do okolia, sa nedostane do domu, na radiátory alebo podlahové kúrenie. Ak teda chceme mať vykurovanie bez takýchto slabých miest a drobných tepelných strát, mali by sme výmenník izolovať. Tu stojí za zmienku jednoduchá závislosť: množstvo tepla odovzdávaného výmenníkom tepla do okolia je priamo úmerné povrchu vonkajších stien výmenníka. V tejto situácii platí, že čím je väčší, tým sú potenciálne väčšie tepelné straty v prípade jeho neizolovania.

Aktuálne existuje tendencia vytvárať hydraulické systémy, ktoré sú efektívne a ekonomické - čo sa vo veľkej miere zameriava na výbornú izoláciu vykurovacích zariadení. V podstate je tendencia izolovať každý prvok systému, ktorý sa nenachádza na mieste, kde by sme chceli zvýšiť teplotu vzduchu. Výnimky sa robia iba v miestnostiach, kde nám strata tepla (teda určité vykurovanie miestnosti) neprekáža, napríklad ak uznáme, že nám nevadí, že časť tepla z neizolovaných rúrok uniká do garáže, kde nemáme radiátor. V takom prípade to jednoducho nepovažujeme za stratu. Podobne bude doskový výmenník bez izolácie pracovať približne ako rebrový radiátor, pokiaľ ide o vykurovanie miestnosti, v ktorej sa nachádza (pripusťme, že ide o výmenník rozmerov potrebných na vykurovanie domu s plochou 150-250 m²). Ak je to v danej miestnosti nami akceptované alebo žiaduce, tepelná izolácia nie je potrebná.

Správny Výber a Materiály Izolácie

V obchodoch nájdete rôzne druhy izolácií vyrobených z kvalitných materiálov, ako je polypropylénová pena alebo polyuretán. Sú to spoľahlivé riešenia s nízkym koeficientom straty tepla. Produkty sú ľahko inštalovateľné a zvyšujú účinnosť výmenníkov tepla, čo zase zvyšuje energetickú efektívnosť celého vykurovacieho systému.

Požiadavky na hrúbku izolácie závisia od typu výmenníka a druhu médií, ktoré ním pretekajú. Izolácia výmenníka tepla hrá dôležitú úlohu v procese prenosu tepla v systémoch vykurovania a chladenia - no musí byť správne vybraná a jej rozmery sa líšia podľa konkrétnych modelov výmenníkov. V popisoch výrobkov v kategórii izolácie nájdete informácie o tom, pre ktoré modely výmenníkov tepla je daný model tepelnej izolácie určený. V zhrnutí je správny výber izolácie výmenníka tepla dôležitý pre správne fungovanie vykurovacieho alebo chladiaceho systému a úsporu energie.

Izolácia výmenníka tepla je nevyhnutným prvkom z hľadiska efektívnosti prevádzky vykurovacích a chladiacich systémov. Použitím vhodnej hrúbky izolácie môžeme chrániť výmenník pred nadmernou stratou tepla a zvýšiť účinnosť jeho činnosti. Tento proces vyžaduje presné prispôsobenie hrúbky izolácie k typu a parametrom výmenníka tepla. Ak si vyberiete modely dostupné v sortimente, môžete si byť istí, že budú dokonale zodpovedať plochým výmenníkom tepla Nordic Tec z hľadiska účinnosti aj rozmerov samotného zariadenia.

Náklady a Nákup Izolácie

Pokiaľ ide o nákup izolácie alebo otepľovania výmenníka tepla - zvyčajne to predstavuje výdavok od približne 25-40 € pre doskový výmenník do rodinného domu. Najlepšie je premýšľať o otepľovaní pri kúpe výmenníka tepla - vtedy sa dá často kúpiť oveľa lacnejšie, v sade.

Ak sa rozhodneme dokúpiť izoláciu k už vlastnenému doskovému výmenníku, musíme si uvedomiť, že výmenníky od rôznych výrobcov nemajú vždy rovnaký rozmer. To, že sada izolácie výmenníka tepla od určitého výrobcu je určená napríklad na 30-doskový výmenník, neznamená, že bude pasovať na všetky 30-doskové výmenníky, vrátane modelov iných výrobcov. Podobne, ak je izolácia doskového výmenníka určená pre výmenník tepla s výkonom 30 kW, neznamená to, že táto miera je rovnaká pre všetkých výrobcov. Pred nákupom je potrebné presne skontrolovať rozmery výmenníka a izolácie alebo sa opýtať predajcu.

Stojí tiež za to vybrať izoláciu doskových výmenníkov z materiálov, ktoré dobre izolujú - čo nie je vždy samozrejmosťou. Niektoré izolačné materiály na trhu majú dobrú estetiku, potešia oko, ale majú slabé parametre, pokiaľ ide o izoláciu (niekedy plnia skôr dekoratívnu než izolačnú funkciu).
