Komplexný sprievodca krycou vrstvou betónu a betonárskou výstužou

V srdci každej monolitickej betónovej konštrukcie leží dynamické partnerstvo medzi betónom a oceľovou výstužou. Hoci sa betón na prvý pohľad môže zdať jednoduchý, opak je pravdou. Všetko má svoje jasné a striktné pravidlá. Aby kompozit fungoval čo najefektívnejšie pri optimalizovanom množstve výstužových prvkov, je nesmierne dôležité, aby poloha výstuže zodpovedala statickému posudku alebo minimálne statickým princípom.

Význam výstuže v betónových konštrukciách

Oceľová výstuž vytvára spolu s betónom kompozitnú konštrukciu, kde má každý materiál jasne vymedzenú funkciu. Fyzikálno-materiálové vlastnosti predurčujú betón na odolávanie tlaku a oceľ zase pomáha v odolávaní konštrukcie pri jej namáhaní v ťahu. Betón má vysokú pevnosť v tlaku, ale v ťahu je jeho odolnosť minimálna. Bez výstuže by sa pri ohybe rýchlo praskal. Oceľová výstuž tento problém rieši - preberá ťahové napätia, rozkladá sily a spolu s betónom vytvára trvácny celok. Vďaka železobetónu vznikajú mosty s veľkými rozpätím, pevné stropy aj základové dosky, ktoré bez problémov unesú celé budovy.

Ďalšou výhodou je, že betón aj oceľ majú podobnú teplotnú rozťažnosť, a preto pri zmenách počasia pracujú spoločne, bez nadmerného namáhania spojov. Výstuž tak nielen zaisťuje stabilitu, ale aj predlžuje životnosť celej stavby. Správne navrhnutý a zrealizovaný železobetón vydrží desiatky rokov bez väčších opráv a odolá extrémnym podmienkam - od mrazov až po letné horúčavy.

Čo je krycia vrstva betónu a prečo je dôležitá

Krycia vrstva výstuže je vzdialenosť vonkajšieho povrchu nosnej výstuže od najbližšieho povrchu betónu. Slúži ako protipožiarna ochrana výstuže a chráni ju pred koróziou. Vlhkosť obsiahnutá v ovzduší je postačujúca na odštartovanie nechceného a nevratného procesu korózie ocele. Výstuž nie je výnimkou a musí sa chrániť konzerváciou vnútri betónového prvku. Existuje normou stanovená minimálna vzdialenosť oceľového prúta od povrchu betónu, nazývaná minimálne krytie výstuže.

Najväčším nepriateľom betonárskej výstuže je korózia. Ak sa oceľ dostane do kontaktu s vlhkosťou a kyslíkom, začne hrdzavieť. Následkom toho sa objem ocele zväčšuje a v betóne vzniká tlak, ktorý spôsobuje praskliny a odlamovanie krycej vrstvy. Nedostatočné krytie ocele v betóne vedie ku korózii výstuže a praskaniu konštrukcie, čo môže ohroziť stabilitu celej konštrukcie. Správne použitie betonárskej výstuže rozhoduje o životnosti celej stavby. Nestačí len vložiť prúty do betónu - kľúčové je riadiť sa projektovou dokumentáciou a statickým výpočtom, ktoré určujú množstvo aj rozmiestnenie ocele. Rovnako dôležité je dodržať minimálne krytie betónu, pretože práve vrstva betónu chráni výstuž pred vlhkosťou a koróziou. Krytie betónom - správna hrúbka betónu nad výstužou chráni oceľ pred vlhkosťou a agresívnymi látkami. Kvalita betónu - vyššia trieda betónu s menšou priepustnosťou obmedzuje prenikanie vody a solí.

Druhy betonárskej výstuže

Betonárska výstuž, ľudovo nazývaná „roxor“, je oceľ zalievaná do betónu, ktorá zabezpečuje pevnosť v ťahu a odolnosť proti praskaniu. Betonárska oceľ sa nevyrába len v jednom univerzálnom prevedení. Podľa slovenskej normy STN 42 0139 sa rozlišuje viacero tried podľa ťažnosti, teda schopnosti materiálu odolávať ohybu a deformáciám. Práve táto vlastnosť určuje, či sa oceľ hodí skôr do plošných konštrukcií, do nosných vencov alebo do špeciálnych prvkov s vysokými nárokmi na pružnosť a pevnosť.

Betonárska výstuž sa na stavbu dodáva podľa objednaných priemerov. Rozlišujeme niekoľko typov betonárskej výstuže:

• Tyčová výstuž - klasické rebrované prúty s priemerom 6 až 32 mm, najčastejšie v triede B500B. Používajú sa do základov, vencov aj nosných konštrukcií a tvoria „kostru“ väčšiny železobetónových prvkov. Väčšie profily výstuže (s priemerom nad 1 mm) sa vyrábajú a dodávajú ako prúty s rozličnou dĺžkou, pričom jeden kus môže mať dĺžku až 16 m.
• KARI siete - zvárané siete z oceľových drôtov, najčastejšie B500A. Ideálne pre podlahové dosky, potery alebo základové dosky, kde rozkladajú zaťaženie a bránia vzniku prasklín. Vyrábajú sa v rôznych veľkostiach ôk a priemeroch drôtov, takže možno zvoliť variant pre ľahké aj náročnejšie konštrukcie.

• Strmene - uzavreté obdĺžnikové či štvorcové prvky, ktoré zaisťujú správne držanie pozdĺžnych prútov. Prenášajú šmykové napätia a bránia rozovretiu konštrukcie, napríklad v pilieroch a stĺpoch. Nepodceňujte strmene. Tieto nenápadné prvky prenášajú šmykové napätia a držia pozdĺžne tyče pohromade, takže práve vďaka nim vydržia stropy, vence či základy zaťaženie bez prasklín.

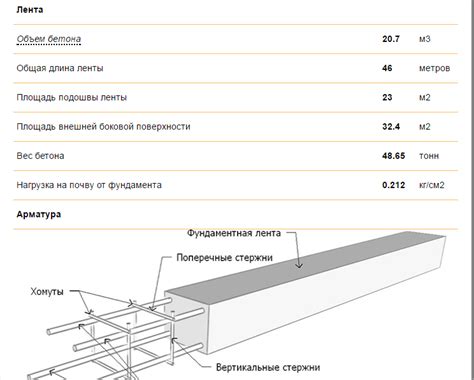

• Rámová výstuž - hotové armokoše zložené z tyčí a strmeňov. Používajú sa tam, kde je potrebný pevný a presne pripravený základ - napríklad do monolitických základov, nosníkov alebo stĺpov - a šetria čas na stavbe.

Zabezpečenie správnej polohy výstuže: Dištančné prvky

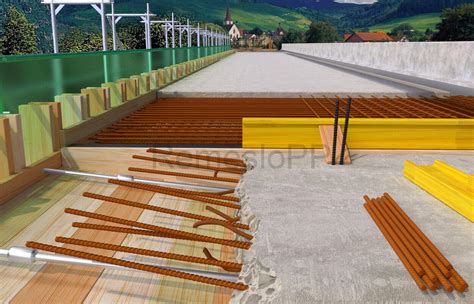

Zabezpečeniu správnej polohy výstuže v debnení pomáhajú dômyselne rozmiestnené dištančné telieska. Dištančné podložky zabraňujú tomu, aby výstuž ležala priamo na zemi, kde by bola vystavená vlhkosti. Základnou úlohou dištančných prvkov je vymedzenie vzdialenosti vodorovnej aj zvislej armatúry od okraja konštrukcie alebo debnenia. Telieska sa po zabetónovaní stávajú súčasťou konštrukcie a majú priamy kontakt s prostredím, teda aj s vlhkosťou. Materiál, z ktorého sú vyrobené, nesmie degradovať ani podliehať korózii.

Typy dištančných prvkov

Tvarovo kategorizujeme dištančné prvky na bodové alebo líniové. Betónové dištančné prvky sa zvyčajne vyrábajú z vláknocementu alebo vibroliateho betónu. Používajú sa na vymedzenie hrúbky stien pri debnení, na ochranu spínacích tyčí pri betonáži a uzatvorenie prestupov pri vodostavebnom alebo pohľadovom betóne. V porovnaní s plastovými dištančnými prvkami sú odolnejšie voči tlaku, majú rovnaké materiálové vlastnosti ako samotný betón, ale predovšetkým sú nevyhnutnou súčasťou pri vodostavebnom betóne.

Líniové dištančné prvky (Dištančné lišty)

• Betónové hady: Pri rozsiahlych plochách horizontálneho debnenia sú jednoznačne efektívnejšie líniové, takzvané dištančné lišty alebo betónové hady. Zabezpečujú požadovanú výšku krytia pri základových a stropných doskách. Čo sa týka tvaru a prierezu betónových dištančných líšt, existujú vo viacerých variantoch. Nájdete ich ako rovné pásy, zvlnené esíčka alebo zalomené lišty. Prierez dištančnej lišty môže byť v tvare trojuholníka, kruhu, štvorca alebo aj v podobe I-profilu. Pri trojhrannej a štvorhrannej lište sa pri každom otočení zachová požadovaná krycia vrstva.
• Lišty s drôtom: Niektoré dištančné lišty dopĺňa výrobca drôtom, čo umožňuje lepšie pripevnenie dištančného prvku k výstuži a zabezpečenie požadovanej krycej vrstvy. Rozličné tvary dištančných pásov s kombináciou betónu, z ktorého sú vyrobené, zaisťujú vysokú únosnosť a stabilitu, preto sa tieto lišty najčastejšie používajú pri vyššej hmotnosti výstuže. Pred betonážou sa kladú na zhutnený štrkový podklad alebo na podkladový betón.

Bodové dištančné prvky

• Betónové podložky: Medzi univerzálne bodové dištančné prvky môžeme zaradiť betónovú podložku. Je vyrobená z vláknobetónu, vyznačuje sa vysokou priľnavosťou a je takmer neviditeľná pri pohľadových betónoch. Avšak najväčšou devízou je jej dištančná variabilita. V závislosti od natočenia podložky je veľkosť krytia výstuže rôzna (20, 25, 30 mm a 35, 40, 50 mm).
• Dištančná podložka bez drôtu: Používa sa pod vodorovnú výstuž na vymedzenie spodnej výšky krycej vrstvy. Vďaka jej nepravidelnému tvaru - pri otočení prvku - umožňuje viacero variantov výšky krytia. Podložka je vyrobená z odolného materiálu - vláknocementu, ktorý obsahuje nehorľavú látku. To znamená, že ani pri veľkých teplotných rozdieloch nedochádza k deformácii dištančného prvku. Kladú sa na spevnený podklad vo vzdialenostiach v závislosti od maximálneho priehybu výstuže pri maximálnom zaťažení. Býva to približne 2 - 4 ks/m2.
• Dištančná podložka s drôtom: Má rovnaké charakteristické vlastnosti ako podložka bez drôtu. Rozdiel však je, že tento prvok je možné použiť nielen pod vodorovnú výstuž, ale aj na zvislú výstuž na zabezpečenie požadovanej krycej vrstvy stien a stĺpov. Podložka je vyrobená z vláknocementu a vďaka tomu je vhodná na použitie pri vodotesných a plynotesných stavbách. Drôtik, ktorý je súčasťou podložky, sa používa na pripevnenie dištančného prvku k výstuži a fixuje sa na mieste prekríženia. Pripevňuje sa k výstuži tak, aby sa výstuž opierala o priehlbinu v podložke. Na zabezpečenie krycej vrstvy na stenách a stĺpoch sa používa dištančná podložka s drôtom.
• Dištančné krúžky: Efektivitu vystužovania zvislých konštrukcií zvyšuje používanie dištančných krúžkov. Ich benefit spočíva vo svorke, ktorá zaklapne a drží svoju polohu až do zadebnenia a betonáže. Montáž je jednoduchá a nevyžaduje pripevňovanie viazacím drôtom.

Špeciálne dištančné prvky

• Betónové rúrky: Táto rúrka sa používa na vymedzenie hrúbky betónovej steny pri betonáži. Nezabezpečuje však iba správnu hrúbku steny, ale slúži aj na ochranu oceľových spínacích tyčí, ktoré sú súčasťou systémového stenového debnenia. Je vyrobená z vláknocementu, vďaka čomu má materiálové vlastnosti rovnaké ako konštrukčný betón. Preto sa zvyčajne využíva pri vodostavebnom betóne, napríklad pri čističkách odpadových vôd, bielych vaniach alebo vodných nádržiach. Používa sa tak, že betónovú rúrku požadovanej dĺžky nasunieme na spínaciu tyč (slang. šupu), ktorá spája stenové dielce. Kvôli lepšej priľnavosti a ochrane preglejky stenového debnenia sa na oba konce rúrky nasunú kónusy, prípadne zátky. Pri betonáži musíme dbať na kvalitné zavibrovanie čerstvého betónu, tak aby bola rúrka celá obalená betónom.
• Betónové zátky: Podľa tvaru a účelu rozlišujeme dva druhy betónových zátok. Prvá je v tvare obyčajného valca. Táto betónová zátka slúži na uzatvorenie betónovej rúrky po oddebnení a odstránení kónusu. Je vyrobená z vláknocementu a tým spĺňa požiadavky kladené na vodostavebný betón. Rovnako sa používa aj pri plynotesných betónových konštrukciách s prihliadnutím na protipožiarne štandardy. Druhý typ zátky je kónusová zátka, zvaná aj pohľadová kónusová zátka. Používa sa na utesnenie dištančnej rúrky v prípade, že chceme, aby bola stena alebo iná betónová konštrukcia pohľadová. Je vyrobená z vláknocementu, jej hlavným účelom je zabezpečiť pohľadovosť betónu a v kombinácii s obyčajnou betónovou zátkou sa používa aj pri vodotesných konštrukciách.
• Kovový had: Jediný dištančný prvok, ktorý si môže dovoliť byť oceľový, je kovový had, ktorý nie je v kontakte s debnením, keďže jeho hlavnou úlohou je držať konštantnú vzdialenosť medzi spodnou a hornou vrstvou výstuže.
• "Papagáj" alebo "stolička": Na zachovanie presnej polohy križovaných prútov armatúry je nenahraditeľný papagáj (vľavo) alebo stolička (vpravo).

Dôležité upozornenia pri použití dištančných prvkov

• Použitie malého množstva dištančných prvkov: Pri použití nízkeho počtu dištančných prvkov vznikajú medzi nimi veľké vzdialenosti.
• Použitie nevhodných dištančných prvkov: Nepremeraním a neskontrolovaním minimálnej krycej vrstvy môže dôjsť k neskoršej korózii alebo znehodnoteniu výstuže.
• Preprava a manipulácia: Opatrnosť si vyžaduje preprava a manipulácia, keďže betónové prvky nie sú ohybné ako plastové, a tak nevhodné narábanie s nimi môže viesť k nežiaducim poškodeniam. Týka sa to najmä betónových dištančných rúrok alebo líšt.

Príprava a montáž betonárskej výstuže

Skladovanie

Výstužné polotovary sa v závislosti od ich tvaru skladujú v rozličných polohách. Menšie profily výstuže (do priemeru 8 mm) vyrobené z drôtov sú spravidla navinuté na kotúčoch. Prúty možno skladovať ako jednotlivé kusy alebo zviazané podľa veľkosti profilu do zväzkov. Ukladajú sa na podložku, a to v takých vzájomných vzdialenostiach, aby sa nemohli navzájom zdeformovať. Zatiaľ čo výstužné siete a mriežky treba ukladať zásadne naležato, výstužné armovacie koše možno ukladať na stojany. Profily z valcovanej ocele sa skladujú na drevených podkladových hranoloch v polohe, v ktorej sa majú zabudovať do konštrukcie. Pomocný mäkký viazací drôt je spravidla navinutý na kotúčoch a pomocné dištančné telieska, ktoré sa používajú na zabezpečenie krytia výstuže v debnení, treba skladovať vo vreciach alebo debnách.

Opracovanie

Stroje a zariadenia na vyrovnávanie, strihanie a ohýbanie betonárskej výstuže sa musia usporiadať tak, aby nedochádzalo počas opracovávania armatúry k ohrozeniu pracovníkov. Oceľové drôty sa rovnajú v elektrických zrovnávačkách, kde sa súčasne aj strihajú na predpísanú dĺžku. Na požadovanú dĺžku sa musia nastrihať aj prúty. V súčasnosti sa na strihanie tyčoviny používajú elektrické strihačky. Pri strihaní niekoľkých výstužných prútov naraz sa musí tyčovina zabezpečiť do pevnej polohy vhodným pracovným nástrojom alebo priamo konštrukciou stroja. Oceľ nastrihaná na predpísanú dĺžku sa na elektrickej ohýbačke ohne do presne stanoveného tvaru podľa výkresu výstuže. V prípade malého množstva ohýbaných prútov možno použiť ručnú ohýbačku. Na prednej strane stola bežne používaných typoch ohýbačiek s motorovým pohonom sa musí nachádzať tlačidlo na okamžité zastavenie prevádzky stroja, alebo je nutné stôl doplniť o vypínaciu tyč umiestnenú tak, aby v prípade nebezpečenstva bolo možné stroj zastaviť. Keďže by pri strihaní a ohýbaní prútov mohlo dôjsť k nekontrolovateľnému pohybu výstuže, nesmie sa technika nikdy preťažovať. Strmienky, ktoré sa používajú na ovinutie nosnej výstuže, sa spravidla ohýbajú na strmienkovači.

Viazanie a spájanie

Na vzájomnú fixáciu výstuže sa používa mäkký viazací drôt, ktorý sa namotáva v miestach kríženia výstuže a uťahuje sa pomocou ročného háčika takzvaného ostrôžkovača. Namiesto viazania možno výstuž spájať aj zváraním, čím sa ale nevytvára nosný spoj. Okrem spojovacích zvarov sa používajú aj zvary dočasne nosné - s nosnou funkciou len počas montáže.

Premiestňovanie a ukladanie

Jednotlivé krátke prúty alebo zväzky prútov možno premiestňovať ručne. Dlhé prúty treba uchopiť vždy na dvoch miestach bez ohľadu na to, či ich prenášajú pracovníci, alebo žeriav. Výstužné siete a mriežky sa v závislosti od tvaru zavesia na žeriav rozličnými spôsobmi. Zväčša sa používa štvorpramenné lano s okom navlečeným do háku žeriava. Armovacie koše do stĺpov, trámov a prievlakov sa do debnenia premiestňujú žeriavom vždy v polohe, v ktorej sa majú zabetónovať. Pokiaľ nie je možné výstuž vkladať do debnenia v armovacích košoch (kostrách), možno ju klásť aj jednotlivo. Krycia vrstva výstuže v betónovej konštrukcii sa zabezpečuje pomocou dištančných teliesok.

Špecifické aplikácie

• Pilótové základy: Pri zhotovovaní pilótovej základovej konštrukcie sa vyrobené armovacie koše spúšťajú pomocou žeriava do vyvŕtaných otvorov.
• Stĺpy: Pri osadzovaní sa výstuž kostry stĺpov v tvare armovacieho koša spúšťa na definitívne miesto pomocou zdvíhacieho prostriedku. Musí dosadnúť až na betónové dno. Nadväzuje sa na kotviace tŕne základovej konštrukcie alebo vysunuté zvislé prúty stĺpov spodného podlažia. Až potom sa prikladá debnenie stĺpa. Výstuž do stĺpov v tvare armovacieho koša sa omotáva strmienkami ručne v polohe naležato na stojanoch.
• Nosníky: Výstuž nosníkov sa do debnenia vkladá zväčša jednotlivo alebo opäť v podobe armovacích košov. Pri ukladaní jednotlivých výstužných prútov sa najskôr ukladajú strmienky. Aby strmienky ostali v požadovanej polohe, dočasne sa priviažu na vodorovné montážne železá, umiestnené kolmo na hornú hranu debnenia.

Čistenie výstuže

Povrch oceľových vložiek sa musí pred uložením do debnenia očistiť od mastnoty a hrdze. Nesmie byť znečistený zatvrdnutým cementovým mliekom. Pred zabetónovaním je nutné odstrániť akékoľvek nečistoty, ktoré by mohli znížiť priľnavosť ocele k betónu. Z hľadiska bezpečnosti nemožno vykonávať čistenie výstuže už uloženej v debnení.

Kontrola a zabezpečenie kvality

Dokončené železiarske práce prevezme zodpovedný pracovník. Výstuž musí byť uložená v súlade so schválenou projektovou dokumentáciou. Pred začiatkom betonáže musí zodpovedný pracovník zhotovovateľa a technický dozor stavebníka skontrolovať polohu armatúr uložených do debnenia a dodržanie krycích vrstiev podľa výkresu tvaru konštrukcie. Nosná výstuž nesmie byť po odstránení debnenia obnažená. Dbajte na dostatočné prekrytie armatúry, dostatočnú vzdialenosť armatúry od debnenia či terénu. Trvajte na tom, aby sa pri betónovaní použil vibrátor, lebo len armatúra, ktorá je dokonale obalená betónom má zmysel. Nepodceňujte preto armatúry a betóny.

Bezpečnosť práce

Na bezpečnosť práce netreba zabúdať ani pri vystužovaní a debnení, preto odporúčame používať ochranné lišty SP 1000 a kryty SKA. Prútoradie vyčnievajúce z debnenia alebo čakajúce na ďalšiu etapu betonáže, zvané čakačky, môže predstavovať bezpečnostné riziko. Pri prácach vo výške sa musia dodržať všetky bezpečnostné opatrenia uvedené vo vyhláške Slovenského úradu bezpečnosti práce a Slovenského banského úradu č. 374/1990 Zb.

Historický vývoj a budúcnosť betonárskej výstuže

Vystužovanie betónu je jedným z najdôležitejších procesov v stavebníctve, ktorý umožňuje vytvárať pevné, stabilné a odolné konštrukcie. Hoci sa železobetón považuje za moderný materiál, jeho princípy možno vystopovať až do staroveku. Významný prelom nastal v 19. storočí. Medzi inovátormi bol aj François Hennebique, ktorý koncom 19. storočia vyvinul prvý železobetónový systém. V 20. storočí sa dominantným stavebným materiálom stal železobetón. Druhá polovica 20. storočia priniesla ďalší technologický pokrok. Boli vyvinuté konštrukcie z predpätého betónu, ktoré umožnili prekonávať väčšie vzdialenosti bez potreby masívnych podpier.

V súčasnosti je betonárska výstuž sofistikovanejšia ako kedykoľvek predtým. Moderné metódy umožňujú nielen zvýšiť pevnosť konštrukcií, ale aj optimalizovať ich životnosť a znížiť náklady na údržbu. Tradičné oceľové výstuže - roxory sú stále bežné, ale čoraz viac sa presadzujú kompozitné materiály, ako je sklenená, uhlíková alebo čadičová výstuž. Pokroky v robotike umožňujú presnejšie a efektívnejšie kladenie výstuže, čím sa znižujú chyby pri výstavbe. Do zmesí sa pridávajú nanomateriály a senzory, ktoré monitorujú stav konštrukcie v reálnom čase.

Vývoj betonárskej výstuže sa nezastaví a budúcnosť sľubuje ďalšie významné inovácie. Výskumníci pracujú na betónoch obsahujúcich baktérie alebo chemické látky, ktoré dokážu samy opraviť drobné trhliny (samoregeneračné betóny). Vývoj smeruje k výstužiam, ktoré nie sú závislé od kovov (alternatívne výstuže). Stavebný priemysel sa stáva čoraz viac digitalizovaným a automatizovaným (plne automatizovaná výroba).
