Vykurovacie systémy bez priameho ohrevu sa stávajú čoraz populárnejšími vďaka svojej efektívnosti a možnosti integrácie s rôznymi zdrojmi tepla. Tieto systémy využívajú špecifické komponenty na riadenie a distribúciu tepla, pričom samotný ohrev môže byť zabezpečený externým zdrojom.

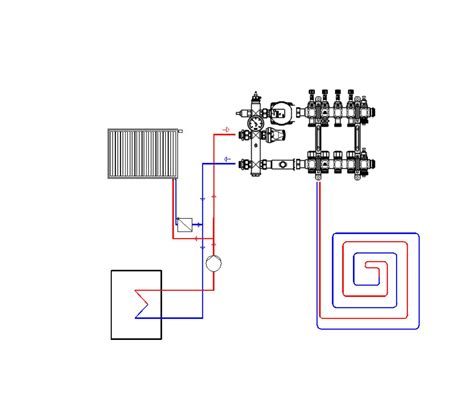

Termohydraulické rozdeľovače: Srdce systému
Nemiešaný vykurovací okruh s termohydraulickým rozdeľovačom je prednostne riadený ekvitermickým regulátorom FW 100. Čerpadlo vykurovania vykurovacieho okruhu (sekundárny okruh) je aktivované kotlom. Regulácia teploty sa uskutočňuje pomocou snímača VF v termohydraulickom rozdeľovači, rovnako cez kondenzačný kotol. Snímač teploty TB v okruhu podlahového vykurovania je tiež pripojený do kotla. Regulátor FW 100 je možné namontovať do miestnosti, alebo zabudovať do kotla. V prípade zabudovania do kotla je možné vykurovací systém regulovať z miestnosti pomocou diaľkového ovládania FB 10 alebo FB 100.
Pri vykurovacích systémoch s dvomi vykurovacími okruhmi je vhodné použiť rýchlomontážnu sadu HW 2 U/G-3, ktorá obsahuje všetky hydraulické a pre reguláciu potrebné komponenty vrátane termohydraulického rozdeľovača a modulu IPM 2. Rýchlomontážna sada sa zapája elektricky pomocou sieťovej zástrčky. Rýchlomontážnu sadu je možné nahradiť obvyklými komponentami Junkers a ďalšími prvkami dostupnými na našom trhu.
Regulácia a riadenie systémov
Regulácia teploty sekundárneho vykurovacieho okruhu sa uskutočňuje pomocou snímača VF v termohydraulickom rozdeľovači cez spínací modul pre jeden vykurovací okruh IPM 1. IPM 1 slúži tiež na aktiváciu miešaného vykurovacieho okruhu s čerpadlom vykurovania P1, trojcestným zmiešavacím ventilom, obmedzovačom teploty a snímačom teploty. Cez odbočnicu je signál predávaný taktiež na čerpadlo vykurovania P2 za účelom zásobovania výmenníka tepla.
Modul IEM obdrží signál od regulátora teploty bazénu SDR. Pri spustení čerpadla SDP prostredníctvom regulátora teploty bazénu je vyslaný spínací signál do modulu IEM, ktorý za účelom ohrevu spustí čerpadlo sekundárneho okruhu P3. Funkcia IEM potrebuje uvoľnenie prostredníctvom regulátora FW 500.
Špecifické aplikácie

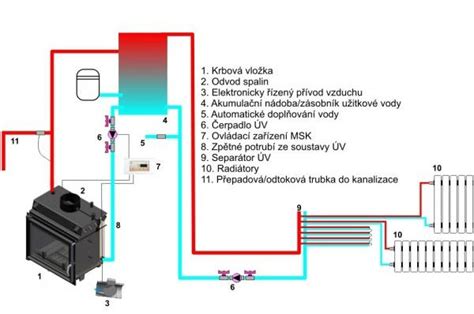

Oddelenie systému prostredníctvom výmenníka tepla je predovšetkým pre pôvodné vykurovacie systémy. Ďalšou možnosťou je pripojenie čerpadla bazénu SDP na regulátor teploty bazénu SR.
Možnosti konfigurácie
Na trhu sú dostupné rôzne konfigurácie vykurovacích systémov bez priameho ohrevu, vrátane:
- Malé radiátory s termohydraulickým rozdeľovačom
- Malé radiátory s elektrickým dohrevom (v kontexte širšej ponuky, aj keď primárne sa zameriavame na systémy bez priameho ohrevu)
