Krížový vypínač: Detaily zapojenia a označenia svoriek

Pri zvažovaní kúpy nových alebo výmene starých vypínačov sa často stretávame s množstvom pojmov ako spínač, stmievač, striedavý či krížový prepínač. Vybrať ten správny môže byť náročné. Aby sme vám uľahčili orientáciu v problematike, vnesieme trochu svetla do problematiky vypínačov a tlačidiel, so zameraním na krížový vypínač a jeho zapojenie.

Čo je to vypínač a aké sú jeho časti?

Vypínač je vlastne ručne ovládaný mechanický spínač, ktorý slúži na zapínanie a vypínanie osvetlenia alebo iných elektrických spotrebičov. Každý vypínač sa skladá zo strojčeka, klapky a rámika.

• Strojček je jadro - mechanizmus, ktorý zabezpečuje technické fungovanie vypínača.
• Klapka je časť, ktorú ovládame prstami pri obsluhe vypínača.
• Rámik zakrýva skrutky a prechod medzi stenou a klapkou.

Rozdelenie vypínačov podľa radenia

Na trhu je veľké množstvo tvarov, značiek a druhov vypínačov. Rozdiely medzi jednotlivými vypínačmi nespočívajú len v ich vzhľade či farbe, ale predovšetkým v zapojení a spôsobe, akým ovládajú elektrický obvod. Radenie je odborný elektrotechnický pojem, ktorým je definované vnútorné usporiadanie „strojku“ vypínača, teda prevedenie kontaktov a prípadne ich vzájomné prepojenie. Nižšie nájdete prehľad najčastejšie používaných radení vypínačov:

Jednopólový vypínač (radenie č. 1)

Najbežnejší typ vypínača nazývaný aj jednopólový alebo jednopáčkový. Jeho inštalácia je nenáročná, a preto je aj najjednoduchší na výmenu. Slúži na vypínanie a zapínanie svetla z jedného miesta. Má iba 2 svorky - prívod napätia od ističa a odvod ku spotrebiču. Spínač po prepnutí zostáva v danej polohe. Typické použitie nájdete v menších miestnostiach, ako je kúpeľňa, spálňa alebo komora. Pri zapájaní je potrebné dbať na správne zapojenie vodičov - vypínač má vždy prerušovať fázu, nie nulový vodič.

Dvojpólový a trojpólový vypínač (radenie č. 2 a č. 3)

• Dvojpólový vypínač (č. 2): Má dva vstupy a dva výstupy. Funguje rovnako ako vypínač č. 1, ale jednou ovládacou klapkou viete ovládať dva obvody súčasne. Používa sa najmä na ovládanie spotrebiča alebo svetla, kedy potrebujete mať prehľad, že je zariadenie zapnuté alebo vypnuté. Vyznačuje sa vyššou prúdovou zaťažiteľnosťou 16 alebo 20A, kvôli ich použitiu najmä pri vypínaní varnej dosky alebo sporáka.
• Trojpólový vypínač (č. 3): Má tri vstupy a tri výstupy, spoločne ovládané. Najčastejšie ho nájdete v prevedení ako sporákový vypínač, ktorý je určený na ovládanie 3-fázového sporáka. Na rozdiel od bežného vypínača na osvetlenie sú tie sporákové stavané na vyššie prúdové zaťaženie. Trojpólový vypínač môže byť aj štvorpólový, vybavený štyrmi dvojicami kontaktov, ktoré sú ovládané jednou ovládacou klapkou, a najčastejšie sa využíva pri trojfázových rozvodoch.

Sériový vypínač (radenie č. 5)

Dvojpáčkový vypínač, nazývaný aj lustrový. Slúži na vypínanie a zapínanie dvoch svetiel z jedného miesta. Je v podstate zdvojeným vypínačom č. 1 a umožňuje ovládať dva nezávislé obvody. Má celkom tri svorky a dve koliebky. Dříve sa väčšie lustre pre praktickejšie využitie rozdeľovali elektricky na dve časti a tie bolo potom možné vďaka tomuto spínaču spínať nezávisle.

Striedavý (schodiskový) prepínač (radenie č. 6)

Jednopáčkový vypínač, nazýva sa aj schodiskový alebo chodbový. Slúži na zapínanie alebo vypínanie jedného svetla z dvoch miest. Využíva sa na schodiskách a dlhých priechodných chodbách, kde je potrebné svetlo rozsvietiť na jednom mieste a zhasnúť na druhom. Má tri svorky - jeden prívod a dva výstupy. Pri správnom propojení na jednom mieste rozsvietite a na druhom zhasnete.

Krížový prepínač (radenie č. 7)

Krížový prepínač (nazývaný aj křížák alebo sedmička) je jednopáčkový vypínač, ktorý sa vždy používa spoločne so striedavými vypínačmi č. 6. Je to najkomplexnejší typ vypínača pre ovládanie osvetlenia. Umožňuje ovládať jedno svetlo z troch a viacerých miest, čo oceníte v dlhých chodbách, viacpodlažných domoch alebo veľkých miestnostiach s viacerými vstupmi.

Označenie vstupov a výstupov krížového vypínača

Krížový prepínač má štyri pripojovacie svorky: dva vstupy a dva výstupy. Tieto svorky môžu byť interne označené rôznymi spôsobmi, napríklad číslami 1, 2, 3, 4, alebo inými štandardizovanými symbolmi výrobcu, ale ich funkcia je vždy tá istá - pripojenie dvoch prívodných a dvoch odvodných vodičov, ktoré sa vnútri prepínajú. Uvnitř sú dva prepínacie kontakty, ktorých výstupy sú špeciálne prepojené. Výsledkom je to, že v jednej polohe je každý výstup prepojený s protilehlým vstupom a pri preklopení kolébky sa oba výstupy „prehodia“. Vstupy a výstupy sa prekrížia, preto sa tomuto spínaču hovorí krížový.

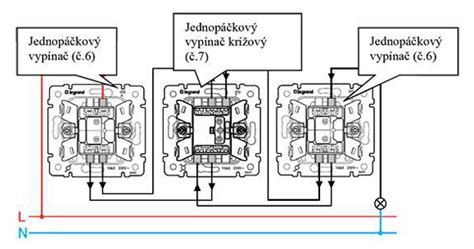

Zapojenie krížového vypínača

Inštalácia sa vykonáva tak, že na oboch koncoch trasy sú prepínače radenia 6 a medzi nimi sa zaradí jeden alebo viac krížových prepínačov č. 7. Počet krížových prepínačov bude teda vždy o dva menší, než koľko má byť ovládacích miest celkom. Krížový vypínač funguje ako medzičlánok medzi dvoma schodiskovými vypínačmi, kde prepína ich vodiče a zabezpečuje plynulú zmenu stavu svetla z ktoréhokoľvek bodu. Využitie krížového vypínača je teda podobné ako u radenia 6, rozdiel je len vo vyššom počte ovládacích miest. Hodí sa napr. do dlhej chodby, kde umožní rozsvietenie u dverí a zhasnutie u jedného z dvoch lôžok. Krížový vypínač býva často mylne zamieňaný za striedavý, ten však funguje iba pre dve ovládacie miesta.

Tlačidlo (radenie č. 1/0)

Tlačidlový vypínač, známy aj pod označením 1/0, patrí medzi praktické prvky elektroinštalácie. Funguje na jednoduchom princípe, po stlačení sa obvod krátko zopne a po uvoľnení sa kontakt vráti späť, čím sa obvod rozopne. Je to jednopáčkový vypínač č. 1, ktorý sa vracia pomocou strunky do východiskovej polohy. Tento systém sa využíva všade tam, kde je potrebný krátky impulz, napríklad pri domových zvončekoch, ventilátoroch s časovým spínačom, žalúziách alebo svetlách riadených relé.

• Tlačidlá s časovým relé: Pri tlačidlách s časovým relé zvoľte dobu zopnutia podľa využitia - napríklad 20 až 30 sekúnd pre kúpeľňu alebo krátky interval pre chodbu či zvonček.

Špeciálne typy a kombinácie vypínačov

• S blokovaním: Používa sa najmä pri žalúziových spínačoch alebo ovládačoch, kde sú dve tlačidlá (napr. „hore“ a „dole“). Spínače s blokovaním zabraňujú, aby boli naraz zopnuté obidva smery.
• Dvojitý schodiskový prepínač (radenie č. 6+6 alebo 5B): Ide o dvojicu „schodiskárov“ v jednom strojčeku. Oba vnútorné prepínače sú na sebe nezávislé, celý strojek teda obsahuje šesť pripojovacích svoriek. Využíva sa na ovládanie dvoch svetelných okruhov z dvoch miest. Môže tiež nastať prípad, že potrebujete ovládať jedno svietidlo zo dvoch miest a ďalšie svietidlo iba z jedného miesta, vtedy tento spínač využijete v zapojení 6+1 (sériový striedavý prepínač).

Orientačné a signalizačné funkcie

Vypínač môže byť tiež osvetlený/podsvietený pre zvýšenie komfortu a bezpečnosti.

• Orientačná kontrolka (označenie So): Vypínač vo vypnutej polohe svieti. To je užitočné za šera alebo za tmy - vypínač tak vďaka tomu ľahko nájdete. Pre tento účel sa používajú doutnavky alebo LEDky, ktoré sú vsadené do soklu. Aby ich svetlo bolo vidieť, musia sa pre kompletizáciu vypínačov použiť koliebky s priezorom.
• Signalizačná kontrolka (označenie S): Signálka svieti, ak je pripojený spotrebič zapnutý. Využijete ju napríklad, ak sa vypínač nachádza v inej miestnosti ako svetlo (napríklad svetlo na pôde, ktoré sa ovláda vypínačom na chodbe). Signalizačné osvetlenie je použiteľné len pre niektoré radenia a vyžaduje prítomnosť nulového vodiča v inštalačnej krabici.

Výber a inštalácia domových vypínačov

Výber domového vypínača nie je len otázkou estetiky, ale predovšetkým funkčnosti a bezpečnosti. Pred kúpou je dôležité zvážiť niekoľko faktorov:

• Počet ovládacích miest: Určite, či chcete svetlo ovládať z jedného, dvoch alebo viacerých miest.
• Typ obvodu: Iný vypínač potrebujete pre jedno svetlo, iný pre viac okruhov alebo ventilátor s časovačom.
• Dizajn a farebné prevedenie: Vypínač môže byť nenápadný detail alebo štýlový prvok interiéru.
• Rozmery inštalačnej krabice: Niektoré modely, napríklad stmievače alebo smart vypínače, vyžadujú viac priestoru.
• Zaťažiteľnosť: Štandardná hodnota je 10 A, pri výkonnejších spotrebičoch je nutné použiť stykač.
• Krytie IP: Pre vonkajšie priestory a kúpeľne siahajte po vypínačoch s vyšším krytím (napr. IP44), ktoré sú odolné voči vonkajším podmienkam alebo vlhkosti.

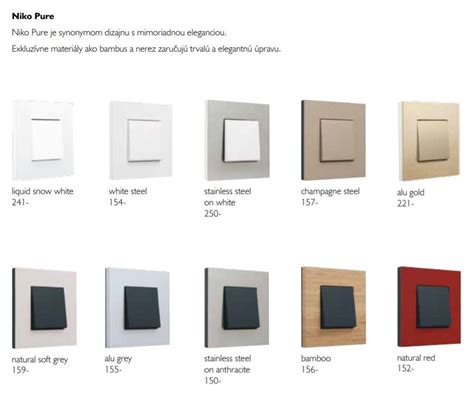

Moderní výrobcovia ponúkajú celé dizajnové série vypínačov, od tradičných mechanických až po elegantné dotykové panely z kovu či skla, ktoré možno jednoducho integrovať do systémov inteligentnej domácnosti a ovládať napríklad hlasom alebo mobilom.

Zásady inštalácie a bezpečnosti

Správne zapojenie vypínača je kľúčové nielen pre jeho funkčnosť, ale predovšetkým pre bezpečnú prevádzku celej elektroinštalácie. Každý typ vypínača má svoje špecifické zapojenie a počet vodičov, preto je dôležité držať sa schém a odporúčaní výrobcu. Napriek tomu, že na internete nájdete množstvo návodov pre domácich majstrov, práca s elektrickým prúdom by mala byť vždy v rukách kvalifikovaného elektrikára s platným oprávnením. Len tak zabezpečíte správnu funkciu aj ochranu pred úrazom elektrickým prúdom.
